PACE Löttechnik
Heißluft- und Heißgasdüsen
Hier finden Sie Wechseldüsen für zwei PACE Systeme: Heißluftdüsen für die Reworkstationen ST 300, ST 325 und ST 350 sowie Heißgasdüsen für den ThermoJet TJ-85. Die Düsen bündeln den Strahl auf Austritte von 1,52 bis 8 mm und unterscheiden sich in Form und Richtung, gerade, gebogen oder flach. Lötspitzen für das Kontaktlöten liegen in der Nachbarkategorie Löt- und Entlötspitzen.
Schnell zur passenden Düse
Die Abkürzungen filtern direkt in dieser Kategorie.
- 8 Artikel
- 1 Hersteller
- Preise netto zzgl. MwSt.
Ratgeber
Heißluft- und Heißgasdüsen richtig auswählen
Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.
Auswahlkriterien
| Kriterium | Optionen | Hinweis |
|---|---|---|
| Gerät | ST 300, ST 325, ST 350 (Heißluft), TJ-85 (Heißgas) | Die Düse nach dem vorhandenen Handstück wählen, die beiden Reihen sind getrennt ausgelegt. |

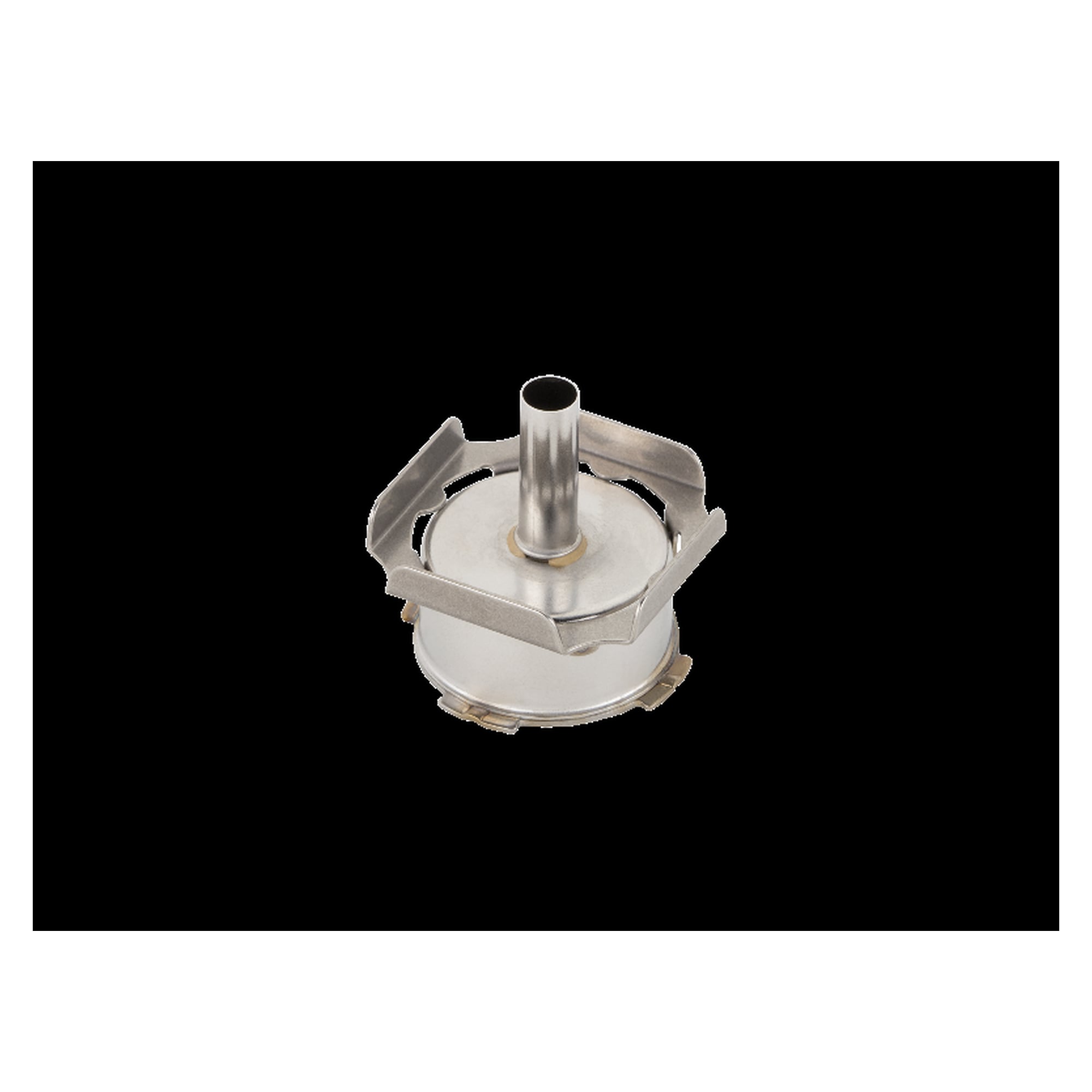

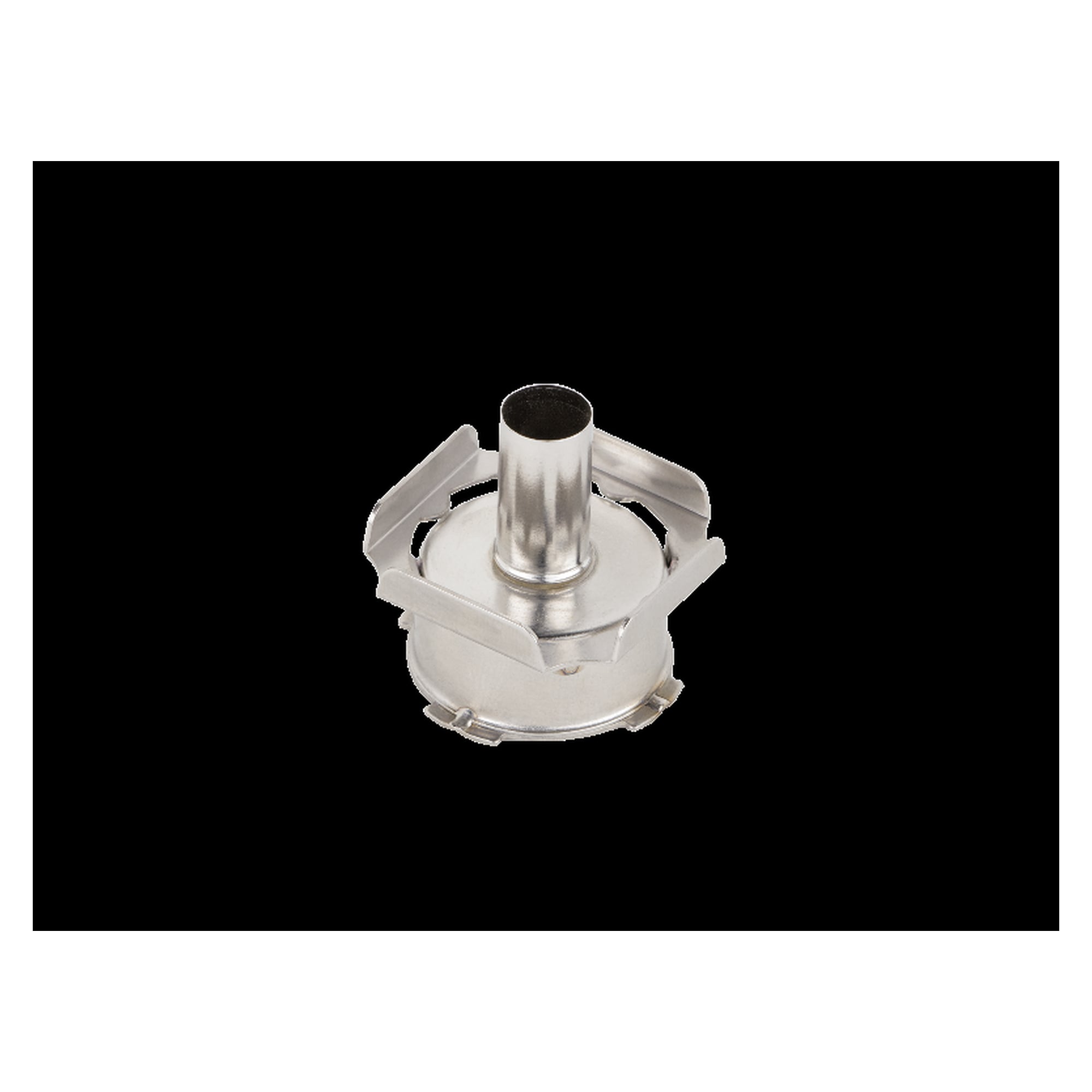

| Austritt | rund 3, 5 oder 8 mm, Innendurchmesser 1,52 mm, flach 6,1 x 1,88 mm | Kleine Austritte konzentrieren die Wärme, große decken größere Bauteile ab. |

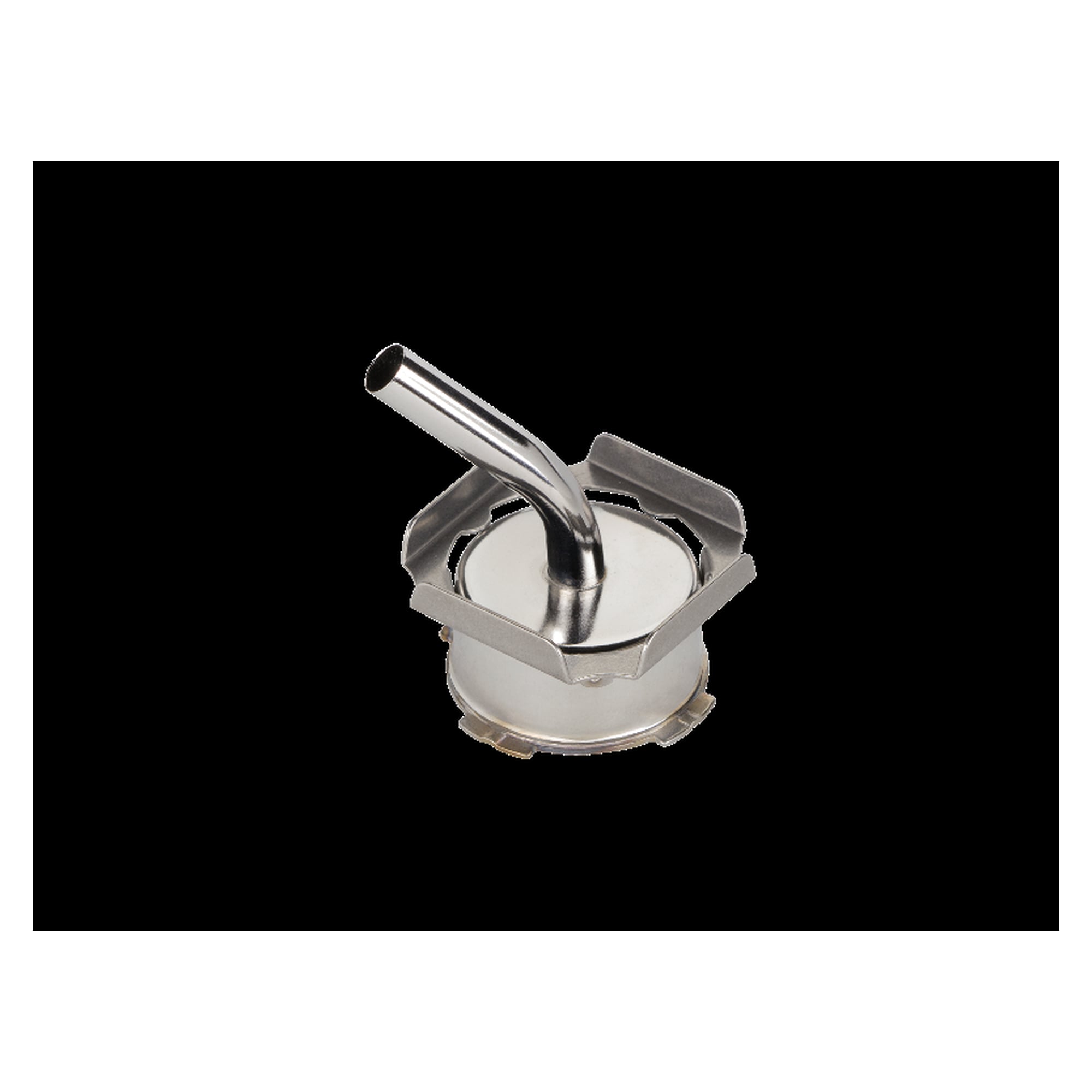

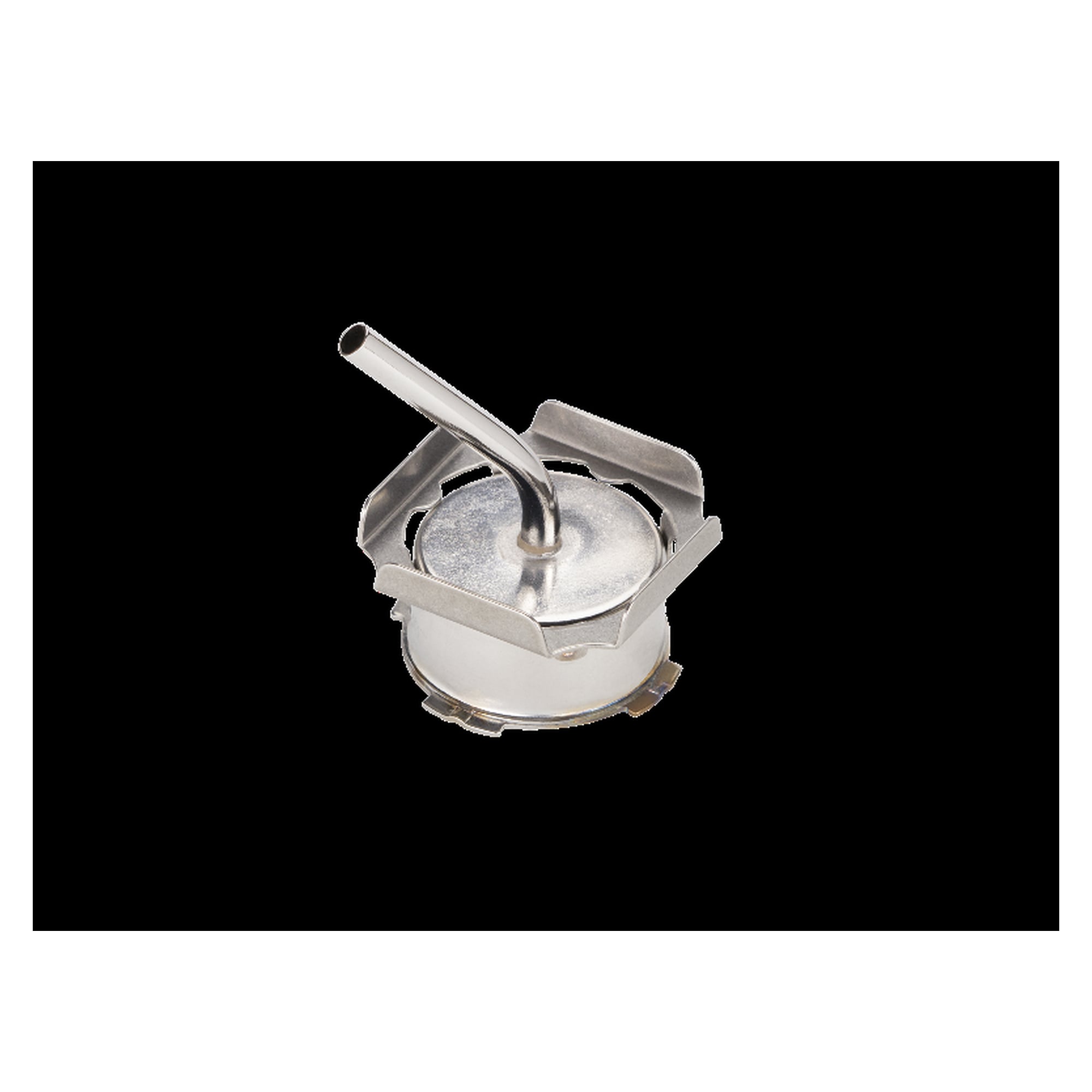

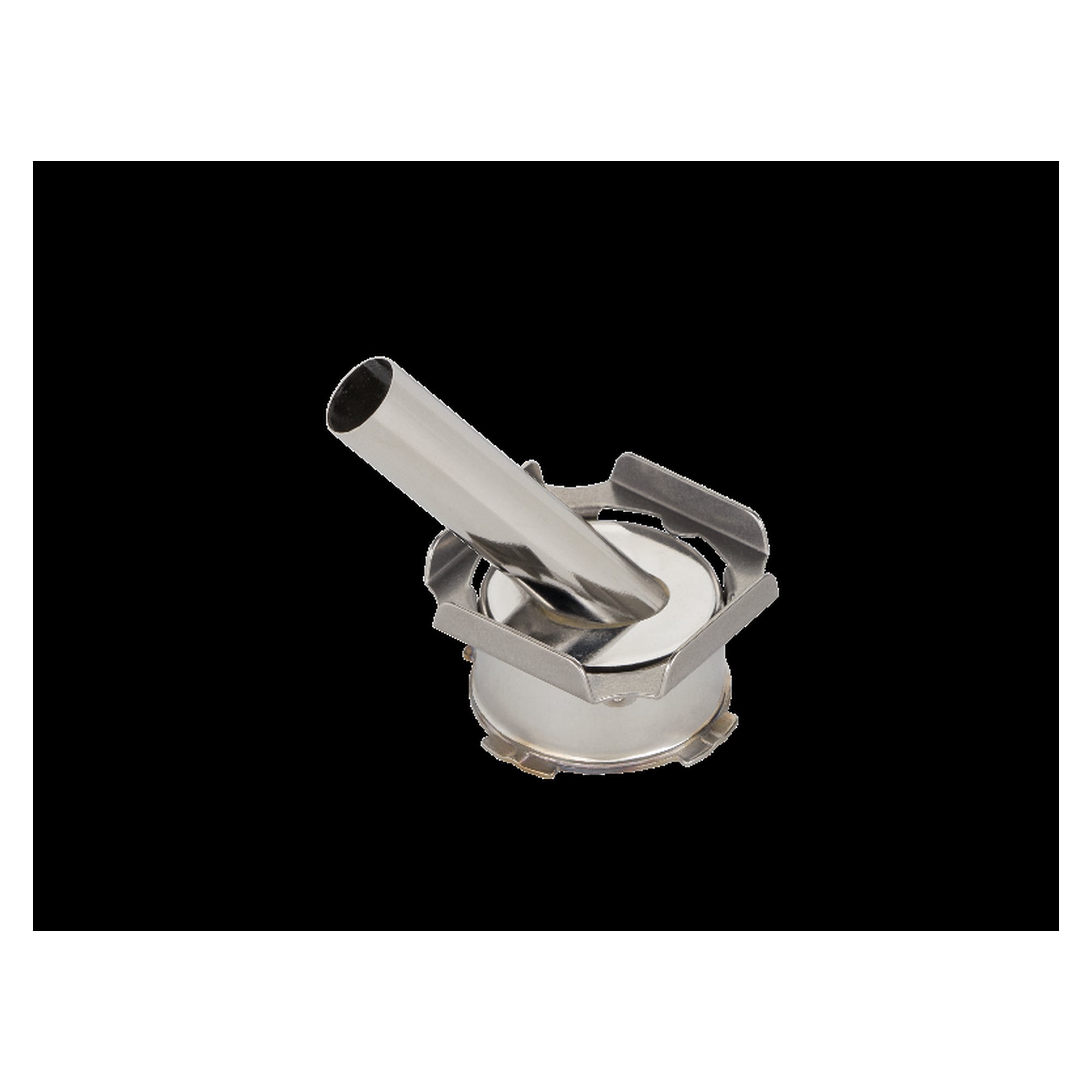

| Form | gerade, gebogen, um 60° gebogen | Gebogene Düsen erreichen Lötstellen seitlich, die von oben schwer zugänglich sind. |

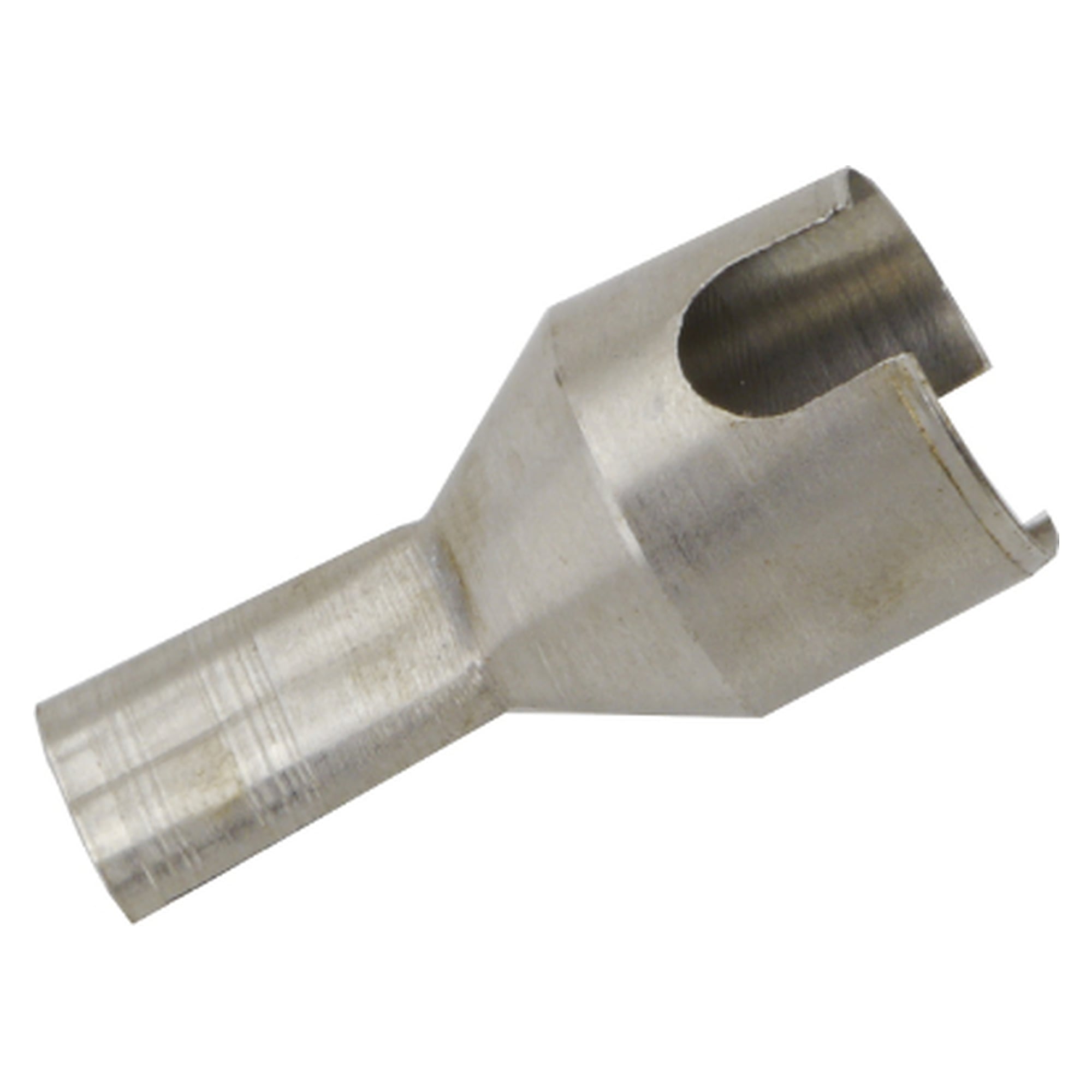

| Strahlbild | rund oder flach | Die Flachdüse verteilt den Strahl auf eine längliche Fläche. |
Einsatz
SMD-Rework Einzelne SMD-Bauteile werden mit Heißluft ohne Kontakt zur Lötstelle aus- und eingelötet.
Verdeckte Lötstellen Gebogene Düsen führen den Strahl schräg an Bauteile neben Steckern, Elkos oder Abschirmungen.

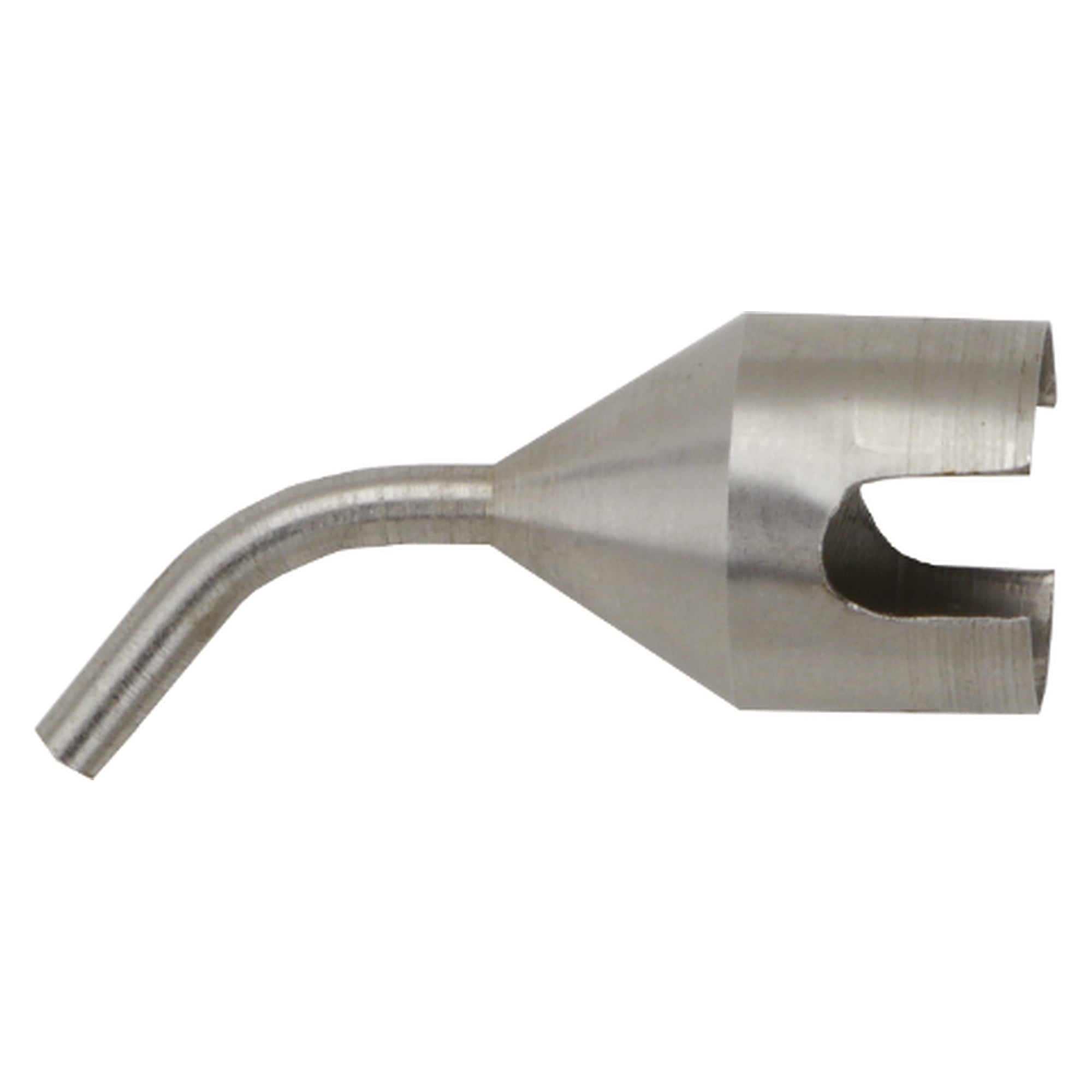

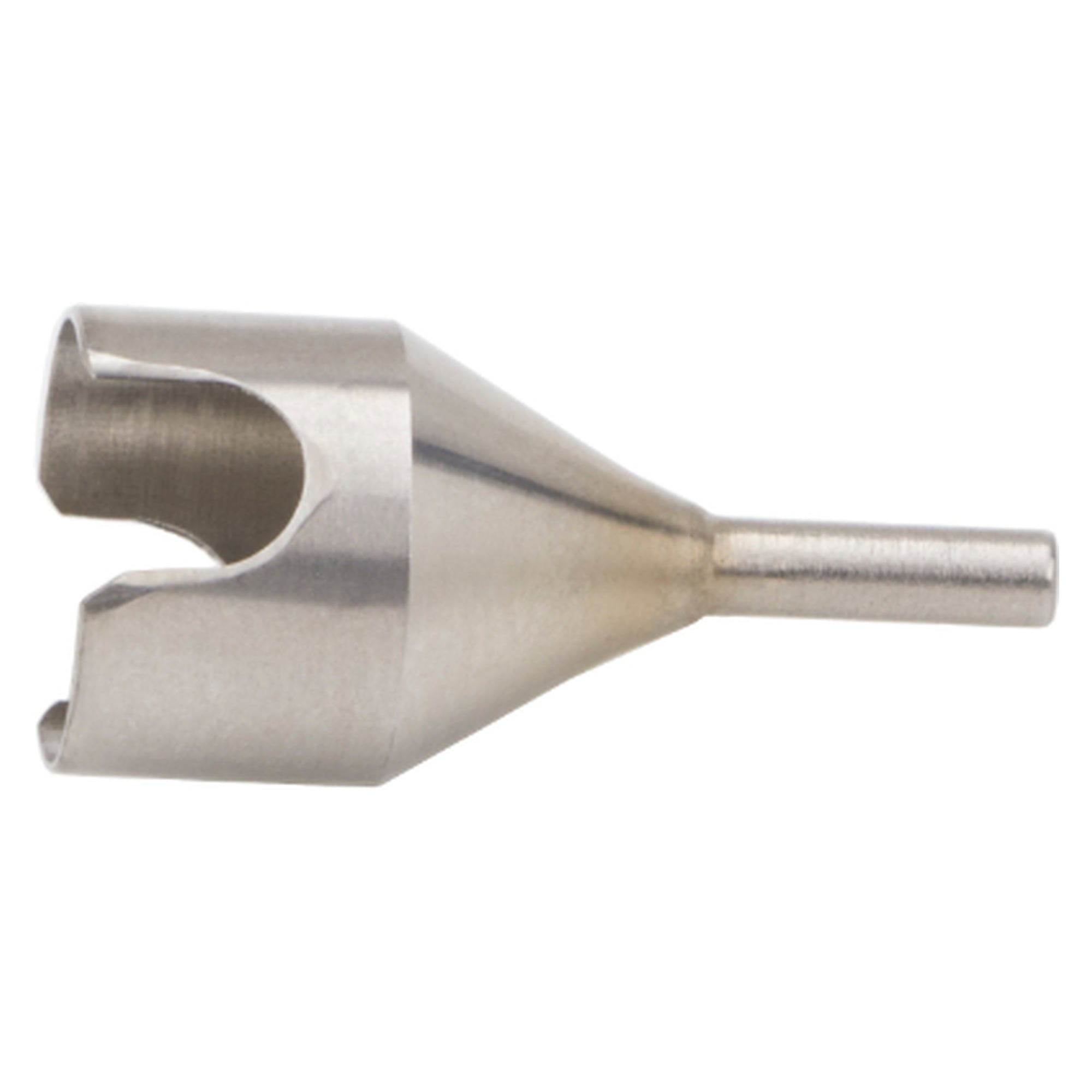

Kleine Lötstellen Heißgasdüsen mit 1,52 mm Innendurchmesser bündeln den Strahl am TJ-85 eng.
Nachrüsten Weitere Düsengrößen erweitern ein vorhandenes ST- oder TJ-System für neue Baugruppen.
Häufige Fragen
- Passen die Heißluftdüsen auf den ThermoJet TJ-85?
- Nein. Die Heißluftdüsen der Reihe 4028 sind für ST 300, ST 325 und ST 350 ausgelegt. Für den TJ-85 gibt es eigene Heißgasdüsen der Reihe 1259.
- Wann ist eine gebogene Düse sinnvoll?
- Wenn die Lötstelle von oben schwer erreichbar ist, etwa zwischen hohen Bauteilen. Der gebogene Düsenkörper führt den Strahl schräg heran und erlaubt eine entspanntere Handhaltung.
- Welche Austrittsgröße brauche ich?
- Das richtet sich nach der Bauteilgröße. Kleine Austritte wie 3 mm oder 1,52 mm erwärmen Nachbarbauteile weniger, 8 mm deckt größere Bauteile ab.
