PACE Löttechnik
Löt- und Entlötkolben
Einzelne PACE-Handstücke zum Löten und Ablöten: Tip-Heater-Cartridge-Lötkolben TD-100A und TD-200, Universal-Lötkolben PS-90, Thermopinzette MT-100 MiniTweez und das Ablötgerät TP-65 ThermoPik. Sie ergänzen oder ersetzen Handstücke an vorhandenen Stationen und sind je nach Modell als SensaTemp-, IntelliHeat- oder AccuDrive-Ausführung erhältlich. Komplette Stationen und die passenden Spitzen finden Sie in den Nachbarkategorien.
- 7 Artikel
- 1 Hersteller
- Preise netto zzgl. MwSt.
Ratgeber
Löt- und Entlötkolben richtig auswählen
Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.
Auswahlkriterien
| Kriterium | Optionen | Hinweis |
|---|---|---|

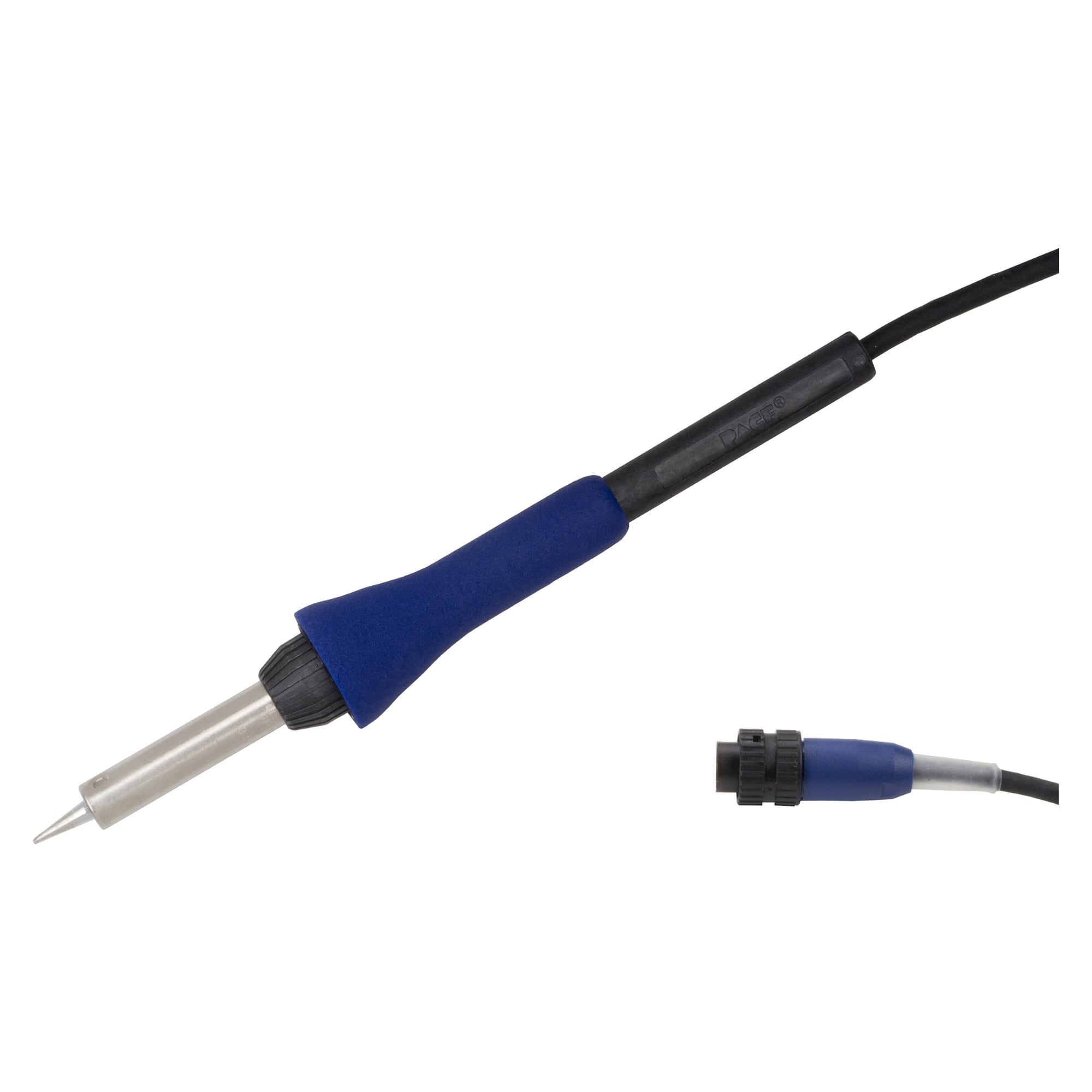

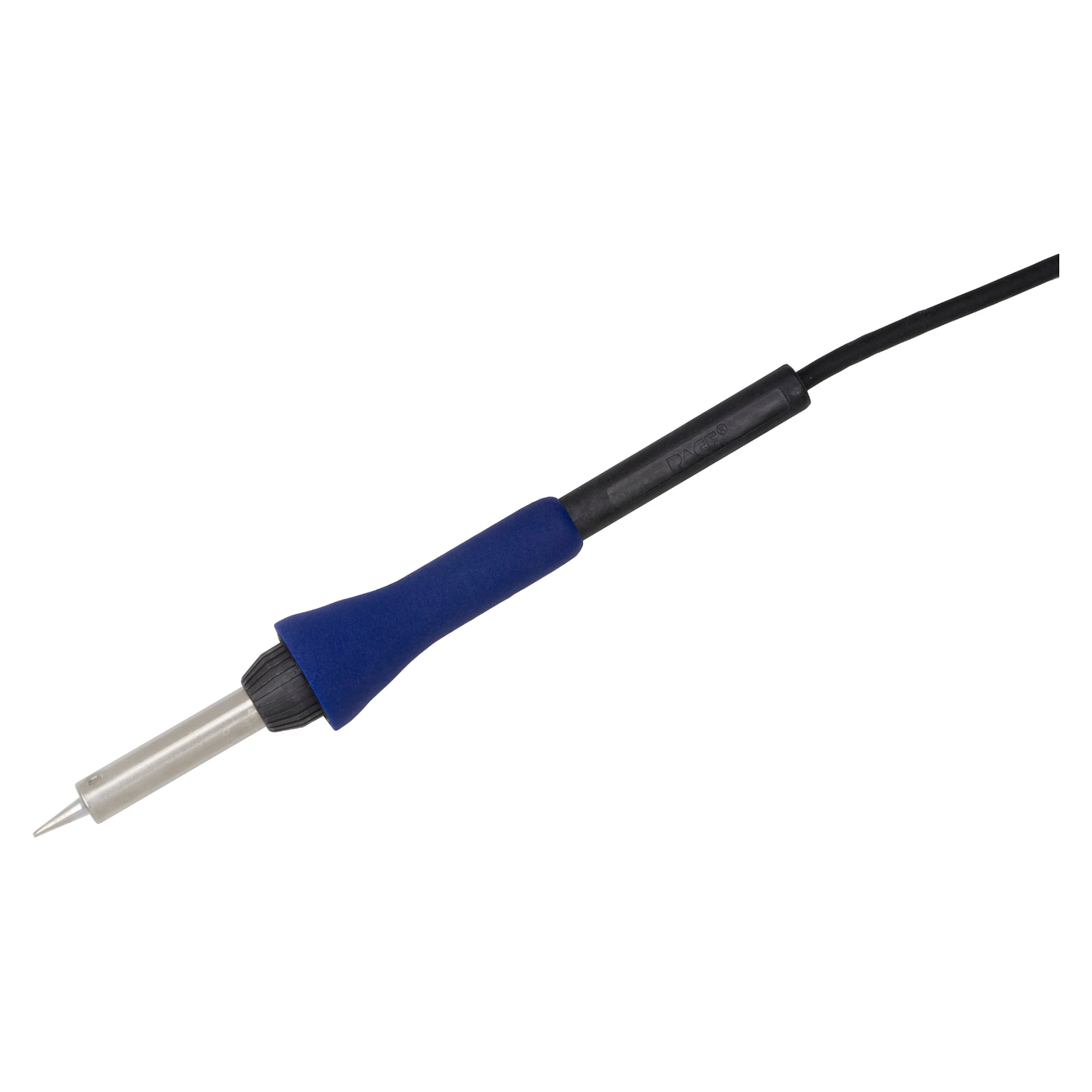

| Anschluss der Station | SensaTemp (schwarzer Stecker), IntelliHeat (blauer Stecker), AccuDrive | Das Handstück muss zur Regeltechnik der Station passen. Den PS-90 gibt es in SensaTemp- und IntelliHeat-Ausführung. |
| Bauart | Cartridge-Lötkolben, Universal-Lötkolben, Thermopinzette, Ablötgerät mit Vakuumpipette | TD-100A und TD-200 mit Tip-Heater-Cartridge, PS-90 mit Schnellwechselspitzen und 3/16-Zoll-Schaft. |
| Wärmebedarf | Feinlöten bis schwere Mehrlagen-Leiterplatten | Der TD-200 liefert bis 120 W je Spitze, der PS-90 hat eine hohe Wärmekapazität für THT-Bauteile. |
| Lieferumfang | Mit Ablage oder ohne Ablage | Handstücke ohne Ablage brauchen eine passende Ablage aus dem PACE-Programm. |
Einsatz
Mikrolöten TD-100A und TD-200 halten die Hand weniger als 48 mm hinter der Spitze und eignen sich für Arbeit unter Lupe oder Mikroskop.

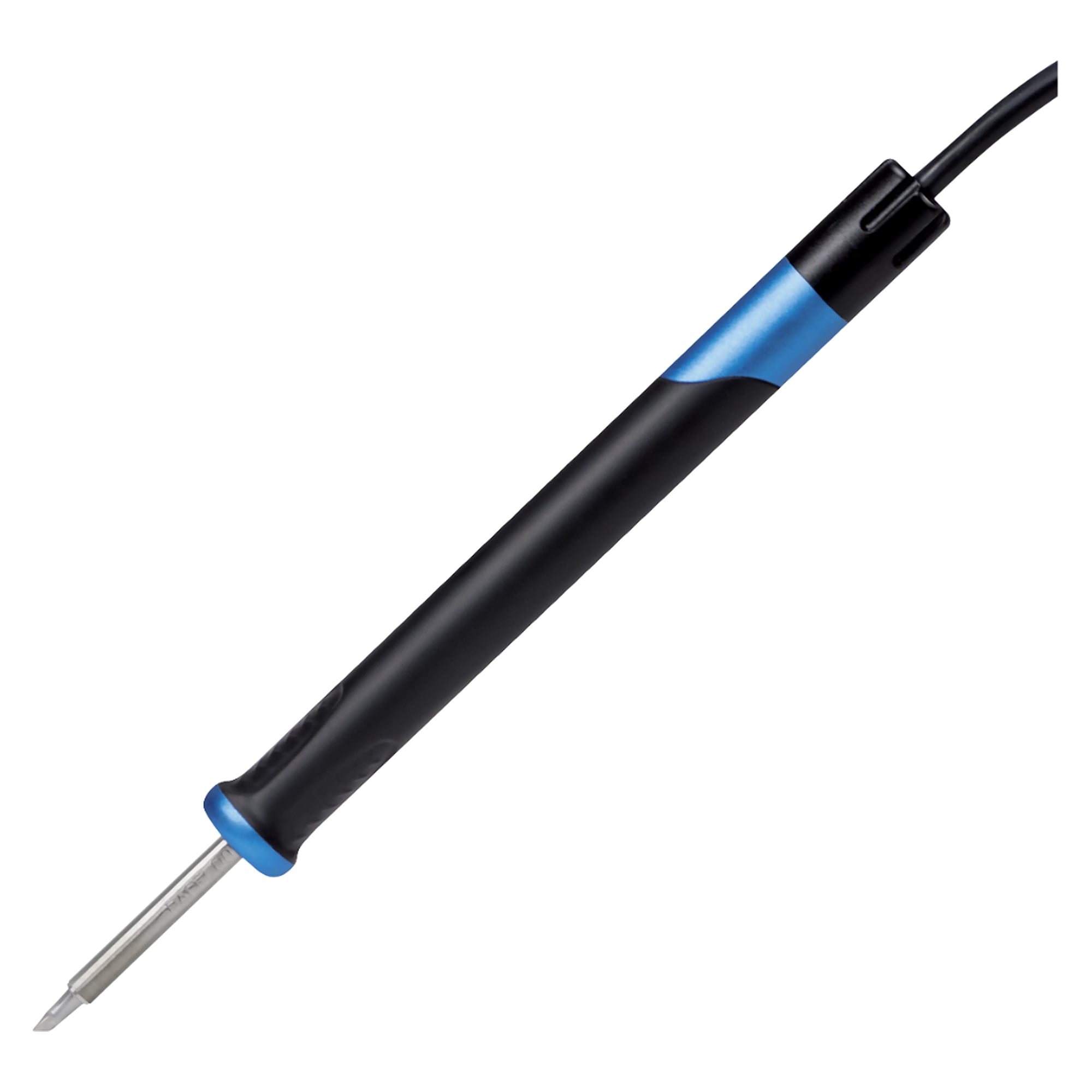

Dauerlöten in der Serie Am TD-200 lassen sich Spitzenpatronen in etwa 2 Sekunden heiß wechseln, der Bereich reicht von 193 bis 454 °C.

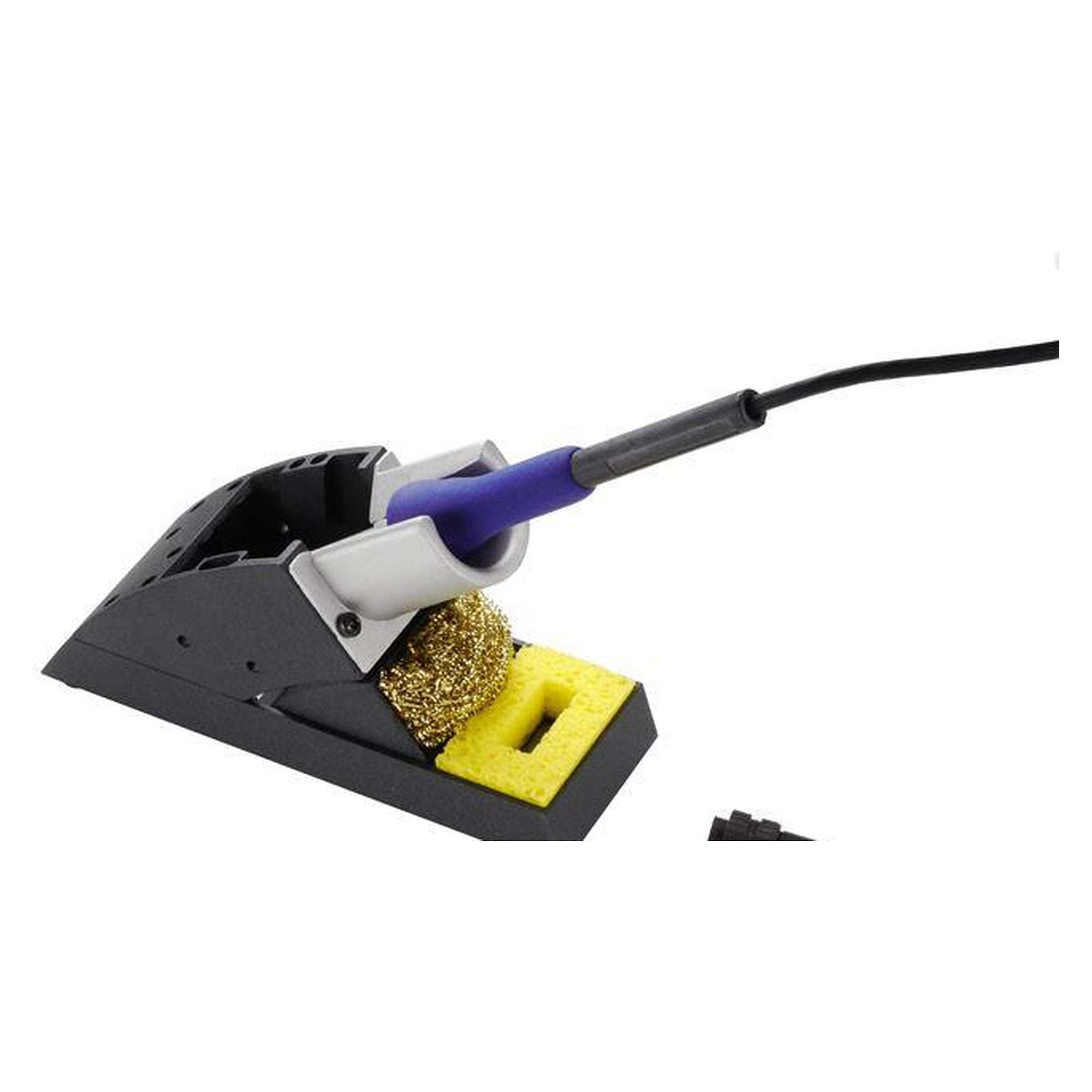

Schwere THT-Baugruppen Der PS-90 lötet Mehrlagen-Leiterplatten bei niedrigerer Arbeitstemperatur und nimmt auch SMD-Auslötspitzen auf.

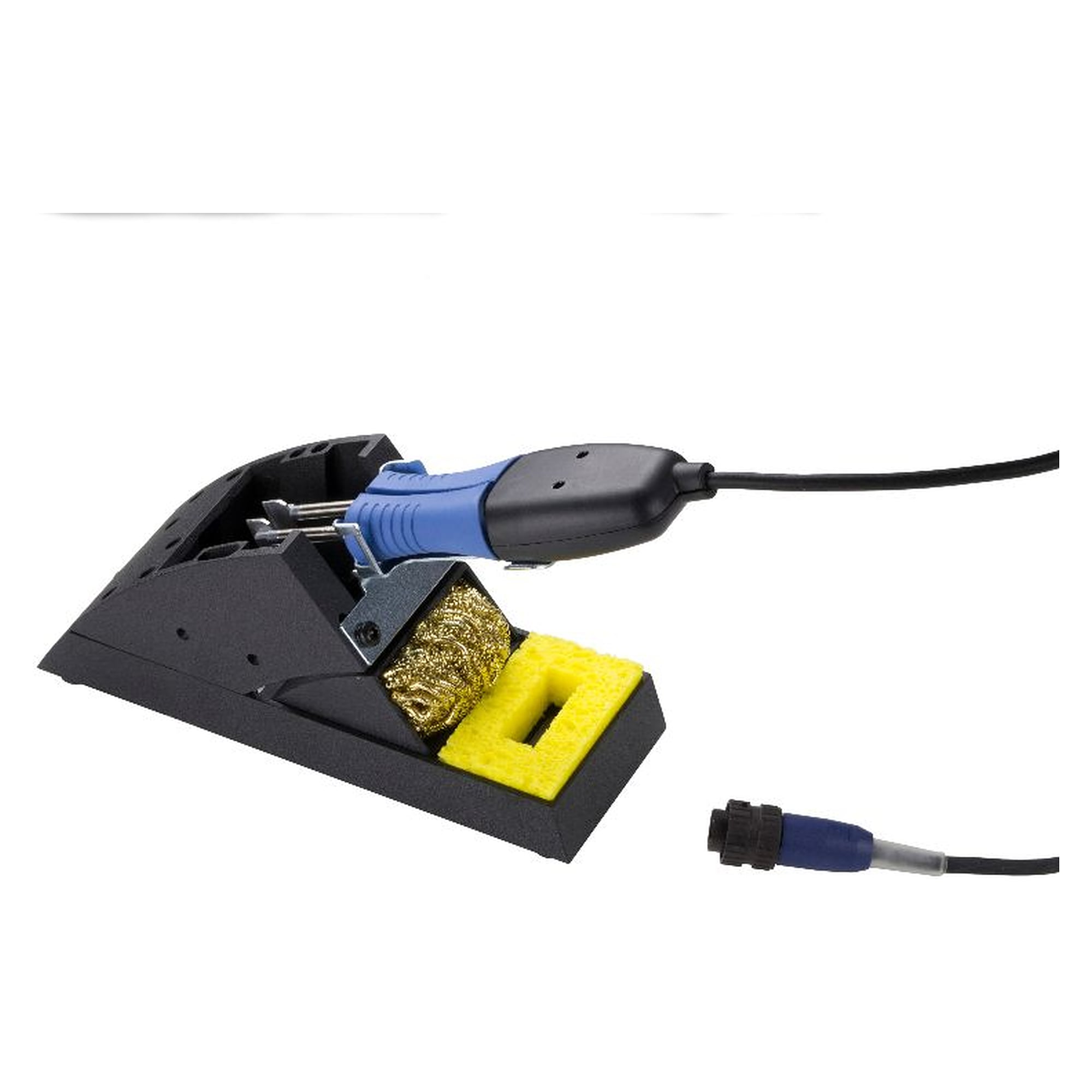

Kleine SMD-Bauteile Die MT-100 MiniTweez erwärmt beide Seiten eines Chips oder SOT und hebt ihn in einem Griff ab.

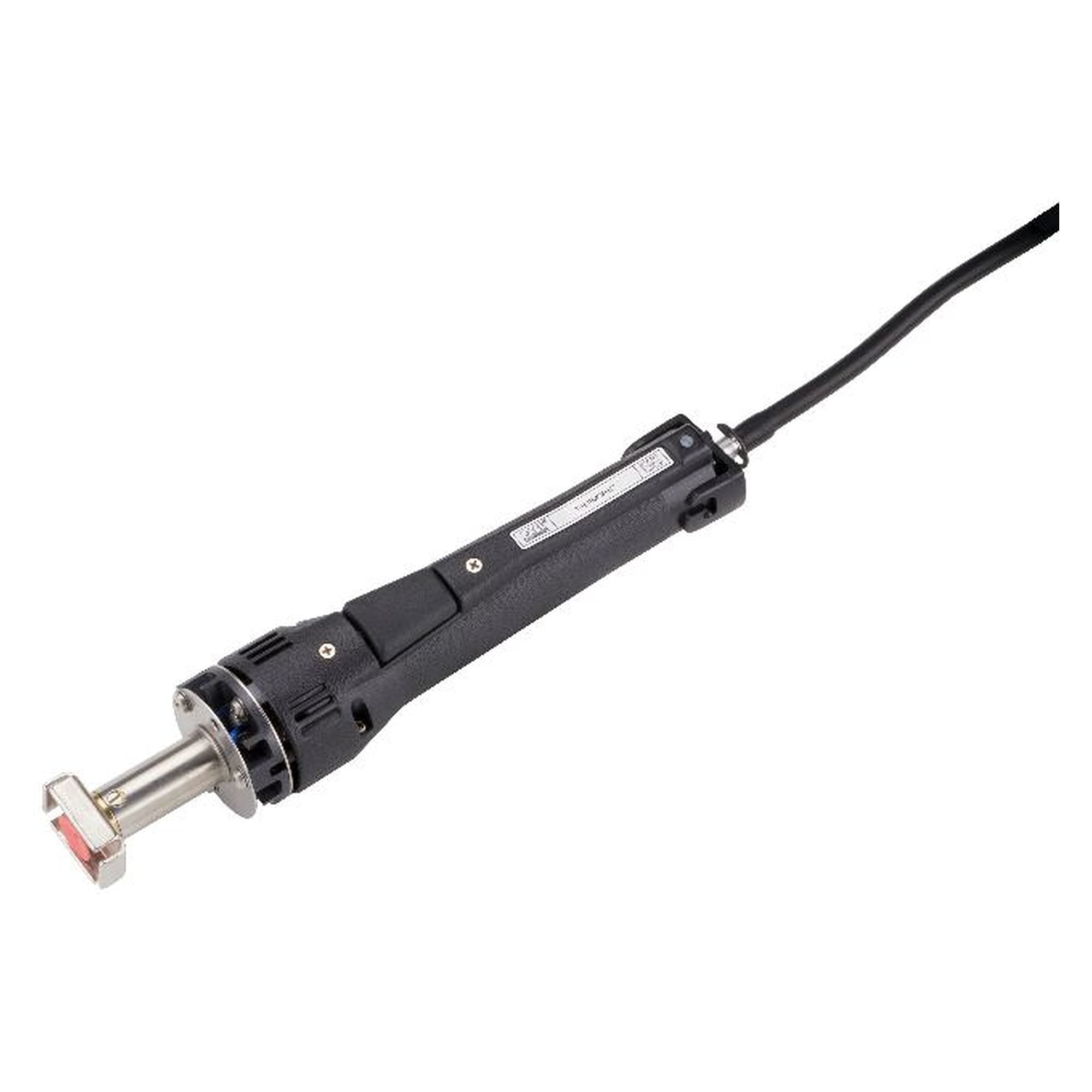

QFP und Flatpacks Der TP-65 ThermoPik erwärmt alle Anschlüsse zugleich und hebt das Bauteil per Vakuumpipette ab, für Gehäuse bis 36,3 x 36,3 mm.
Häufige Fragen
- Woran erkenne ich, welcher Kolben an meine Station passt?
- Am Stecker der Station und des Handstücks: SensaTemp ist schwarz, IntelliHeat ist blau. AccuDrive-Handstücke wie der TD-200 laufen an ADS200 und an den AccuDrive-Ports der MBT360.
- Was ist der Unterschied zwischen TD-100A und TD-200?

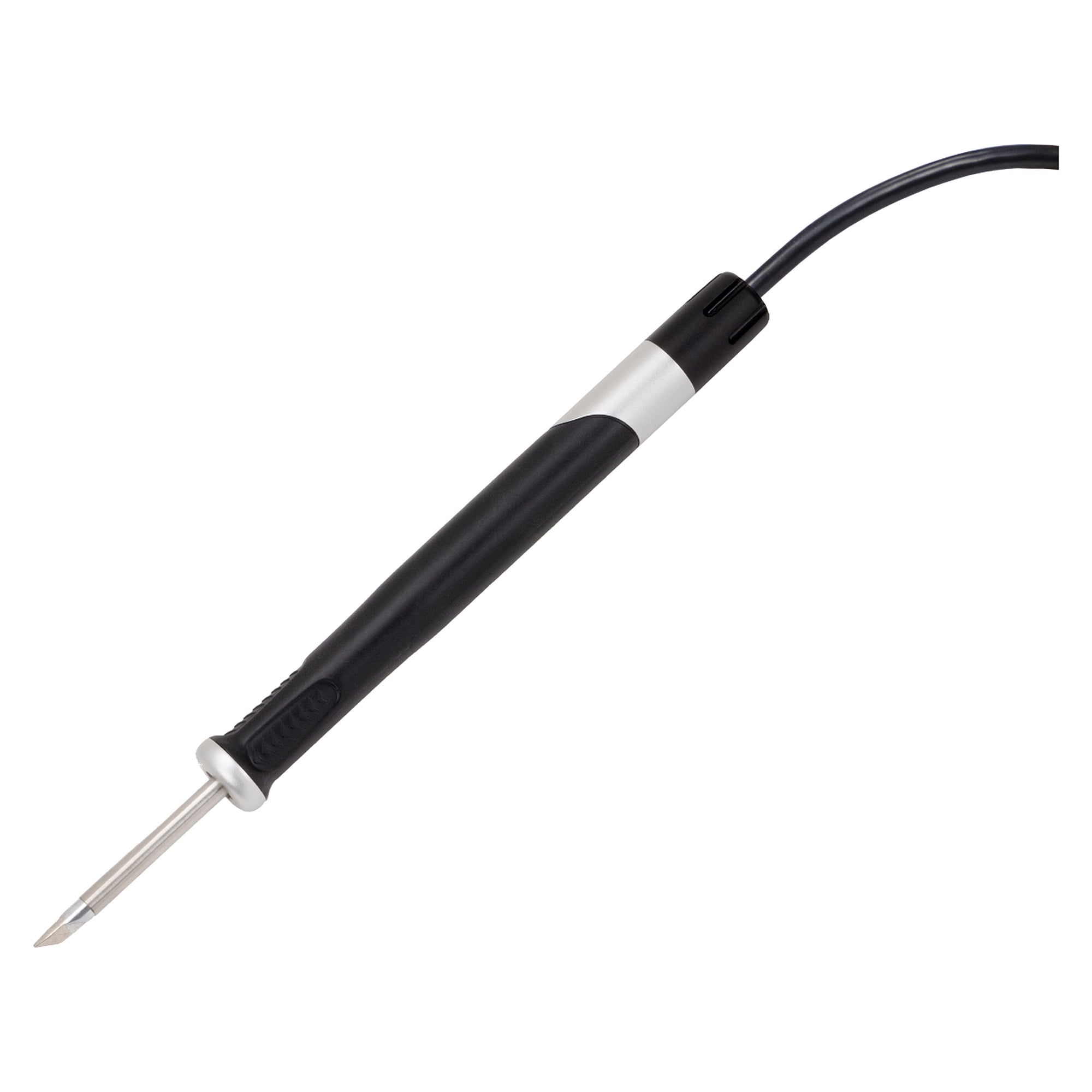

- Der TD-100A ist für IntelliHeat-Stationen wie MBT 301 und MBT 350 gebaut und nimmt Spitzen der Serien 1124-, 1126- und 1128- auf. Der TD-200 arbeitet mit AccuDrive, liefert bis 120 W und nutzt eigene Spitzenpatronen.
- Sind Spitzen im Lieferumfang?
- Die Handstücke in dieser Kategorie werden ohne Spitzen geliefert. Passende Spitzen finden Sie nach Handstückserie sortiert in der Kategorie Löt- und Entlötspitzen.
- Kann ich den Heizer des PS-90 tauschen?
- Ja, das Heizelement ist als Ersatzteil erhältlich. Bei Verschleiß wird nur der Heizer getauscht, nicht das ganze Handstück.
