PACE Löttechnik
Löt- und Entlötspitzen
Lötspitzen, Entlötspitzen und SMD-Ablötspitzen für PACE-Handstücke, sortiert nach Handstückserie. Die Spitzen reichen von 0,2 mm feinen Pinzettenspitzen für Chipbauteile bis zu 36,3 mm breiten Spitzen für große Gehäuse. Hier liegen nur Spitzen, die Handstücke selbst finden Sie bei den Löt- und Entlötkolben.
- 268 Artikel
- 5 Unterkategorien
- 1 Hersteller
- Preise netto zzgl. MwSt.
Ratgeber
Löt- und Entlötspitzen richtig auswählen
Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.
Auswahlkriterien
| Kriterium | Optionen | Hinweis |
|---|---|---|
| Handstückserie | TD-100, TD-200, PS-90, SX-70/SX-80, SX-90/SX-100, MT-100, MT-200, TP-100 | Jede Spitze passt nur in die Serie, für die sie gebaut ist. Zuerst das Handstück bestimmen. |
| Aufgabe | Löten, THT-Entlöten, SMD-Ablöten | Entlötspitzen gehören zu den SX-Entlötkolben, Pinzettenspitzen zu MiniTweez. |
| Spitzenform | konisch, meißelförmig, Hohlkehle, angeschrägt, Spatelform, messerförmig, abgewinkelt, Pinzettenspitze, THT | Konisch für feine Lötstellen, Meißel und Hohlkehle für mehr Wärmeübertragung. |
| Spitzenbreite | 0,2 bis 36,3 mm | Bei Pinzetten- und Ablötspitzen entspricht die Breite dem Bauteilgehäuse. |
Einsatz
Feinlöten Konische und fein abgewinkelte Spitzen erreichen kleine Pads auf dicht bestückten Leiterplatten.
Massive Lötstellen Breite Meißel- und Hohlkehlspitzen bringen viel Wärme an Bauteile mit hoher Wärmemasse.
THT-Entlöten Entlötspitzen für die SX-Kolben saugen Lot aus Durchkontaktierungen.

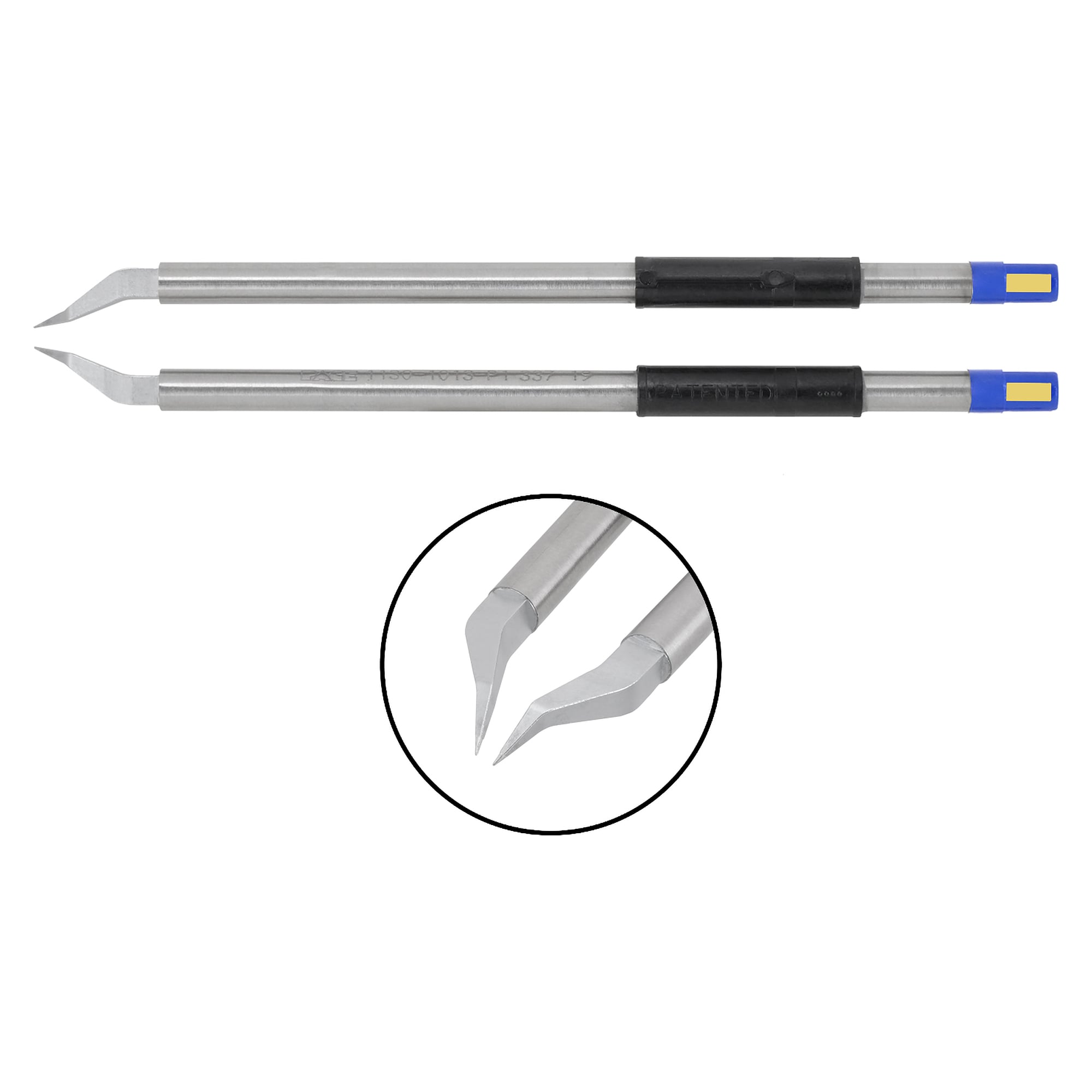

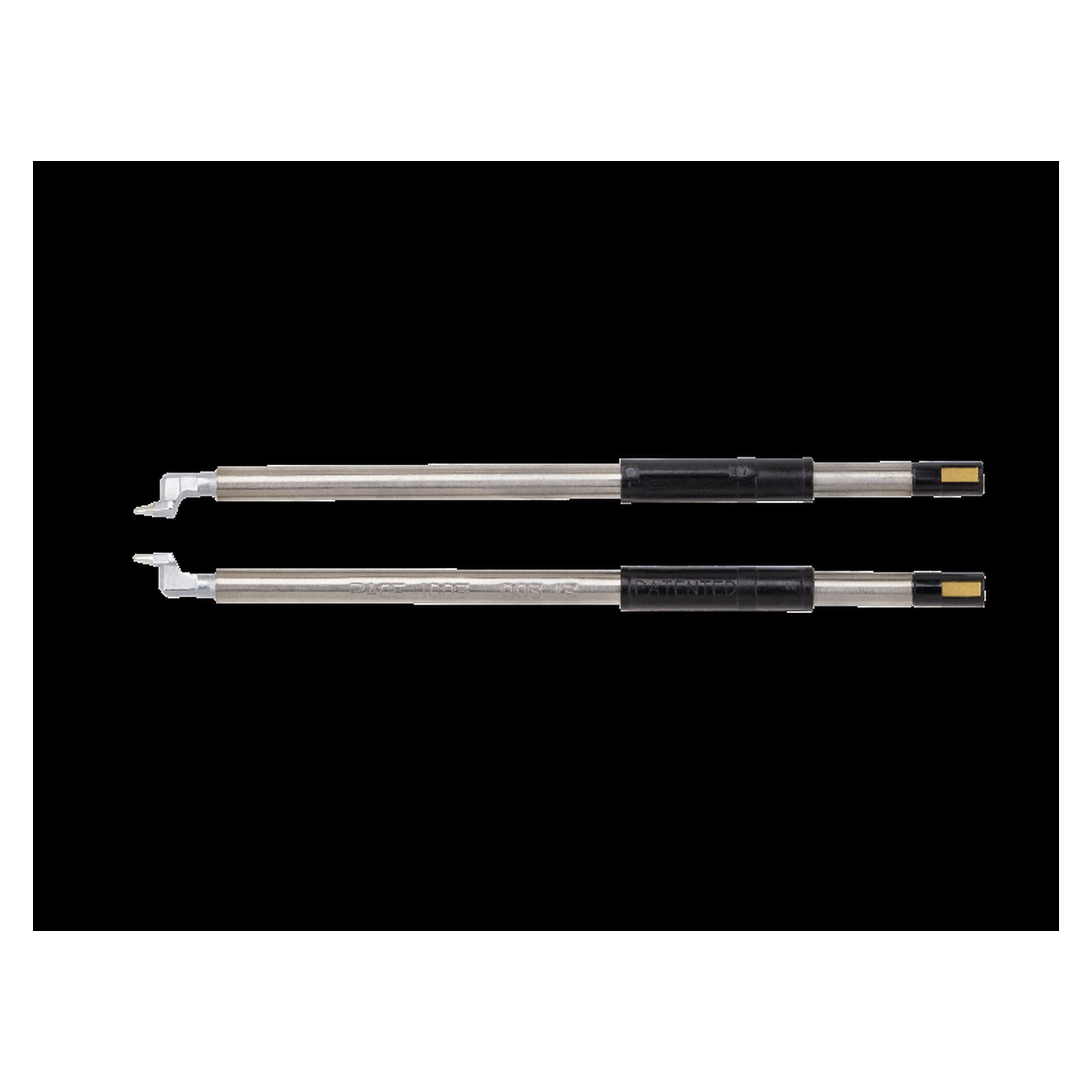

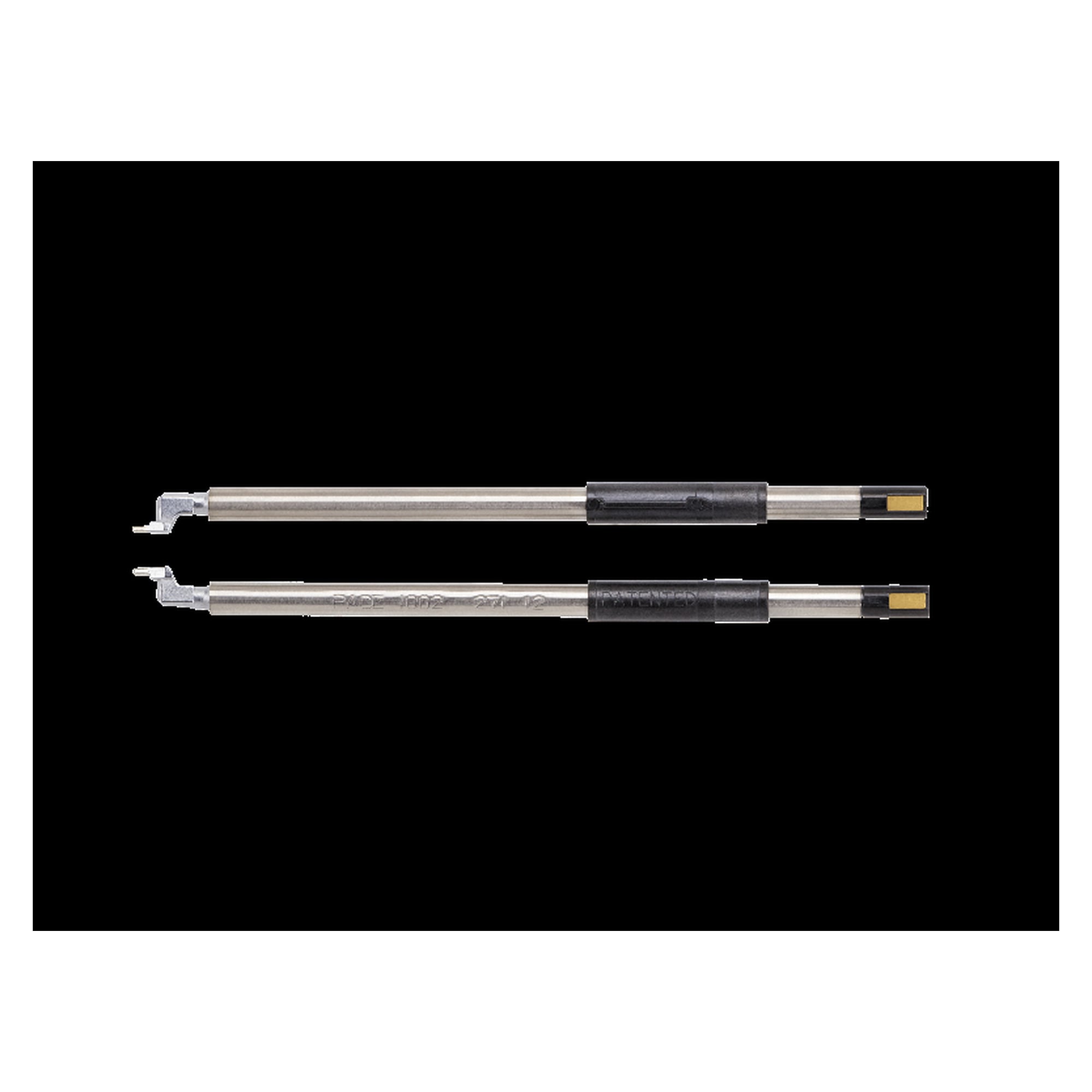

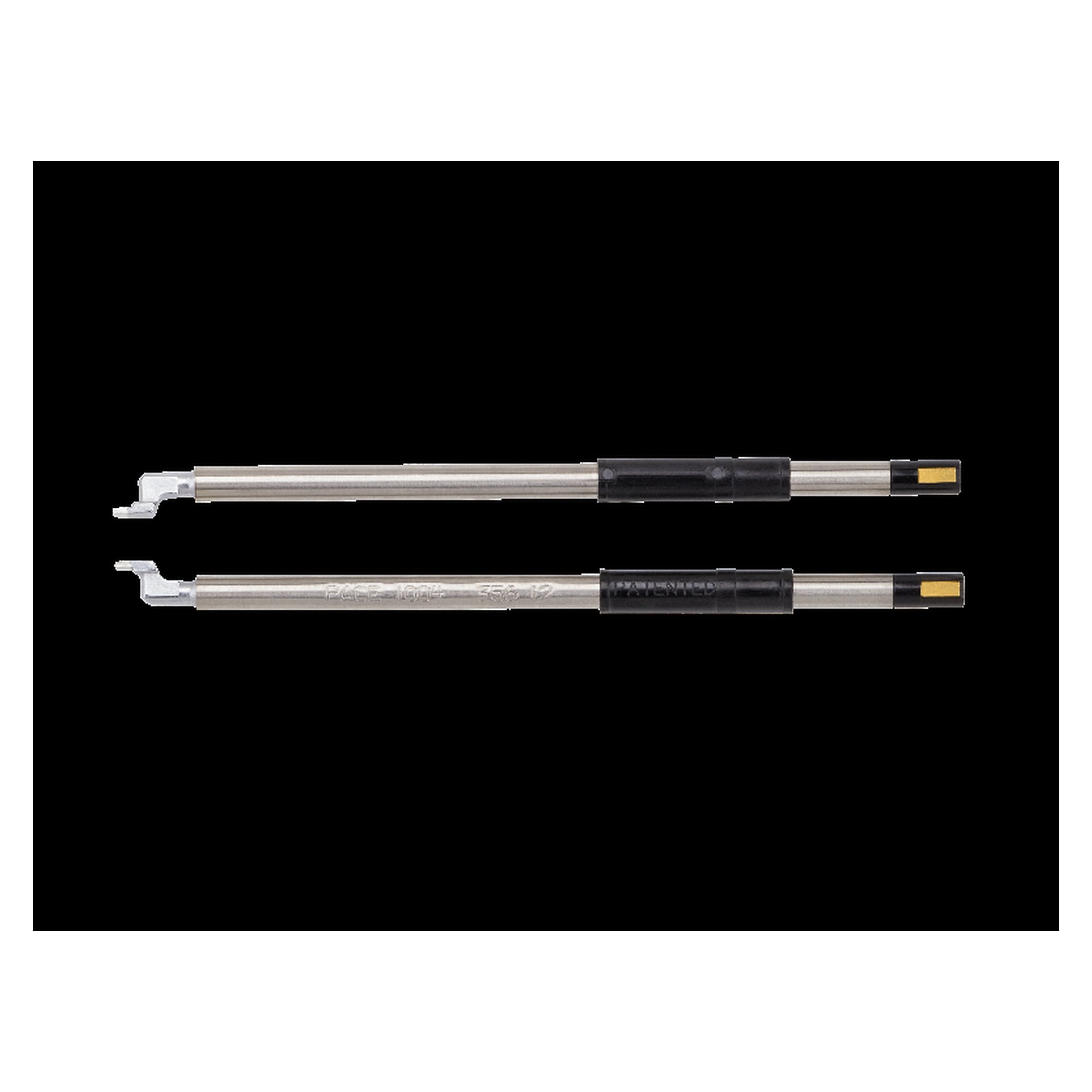

Chip und SOT ablöten MiniTweez-Spitzen fassen beide Seiten eines Chips oder SOT und lösen ihn in einem Griff.

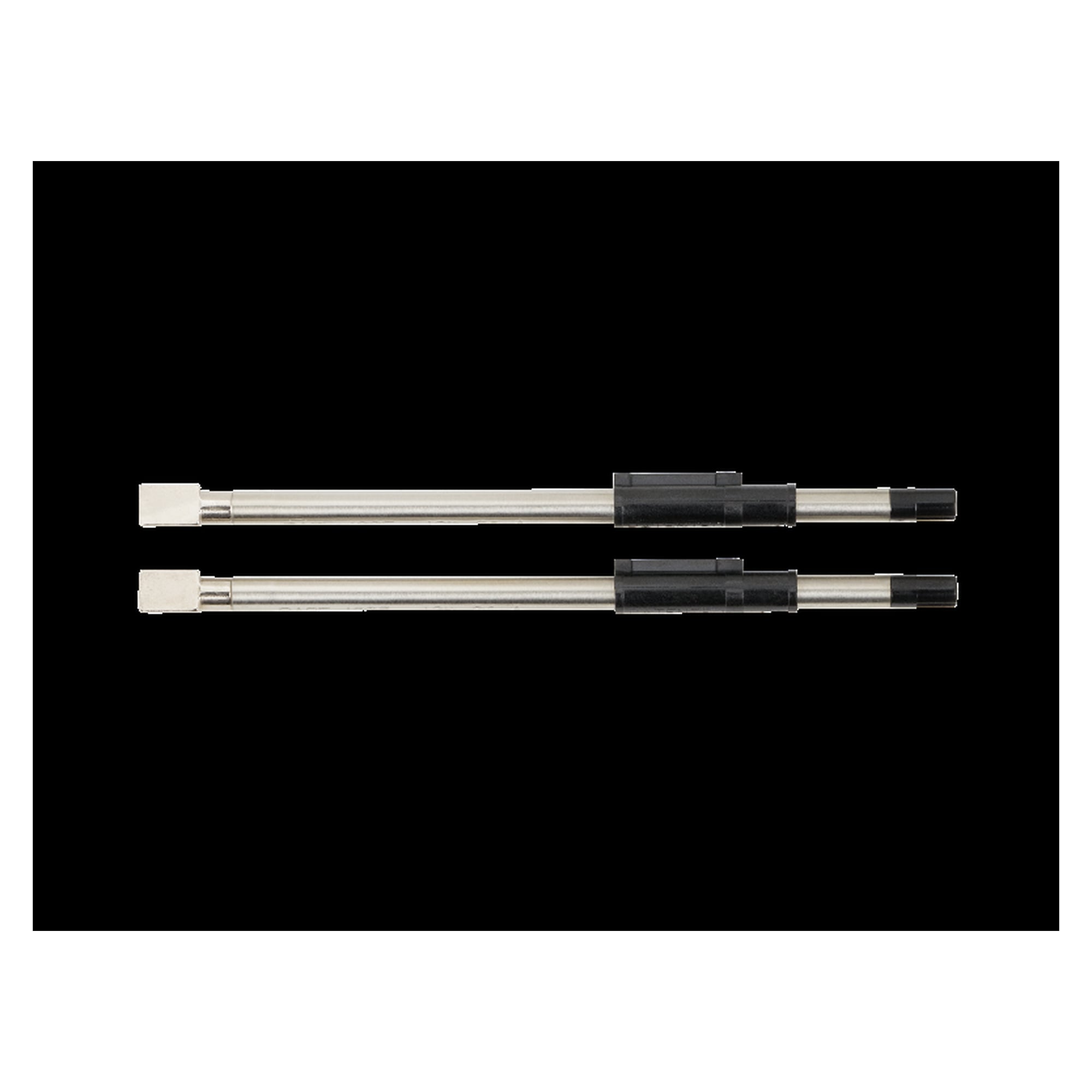

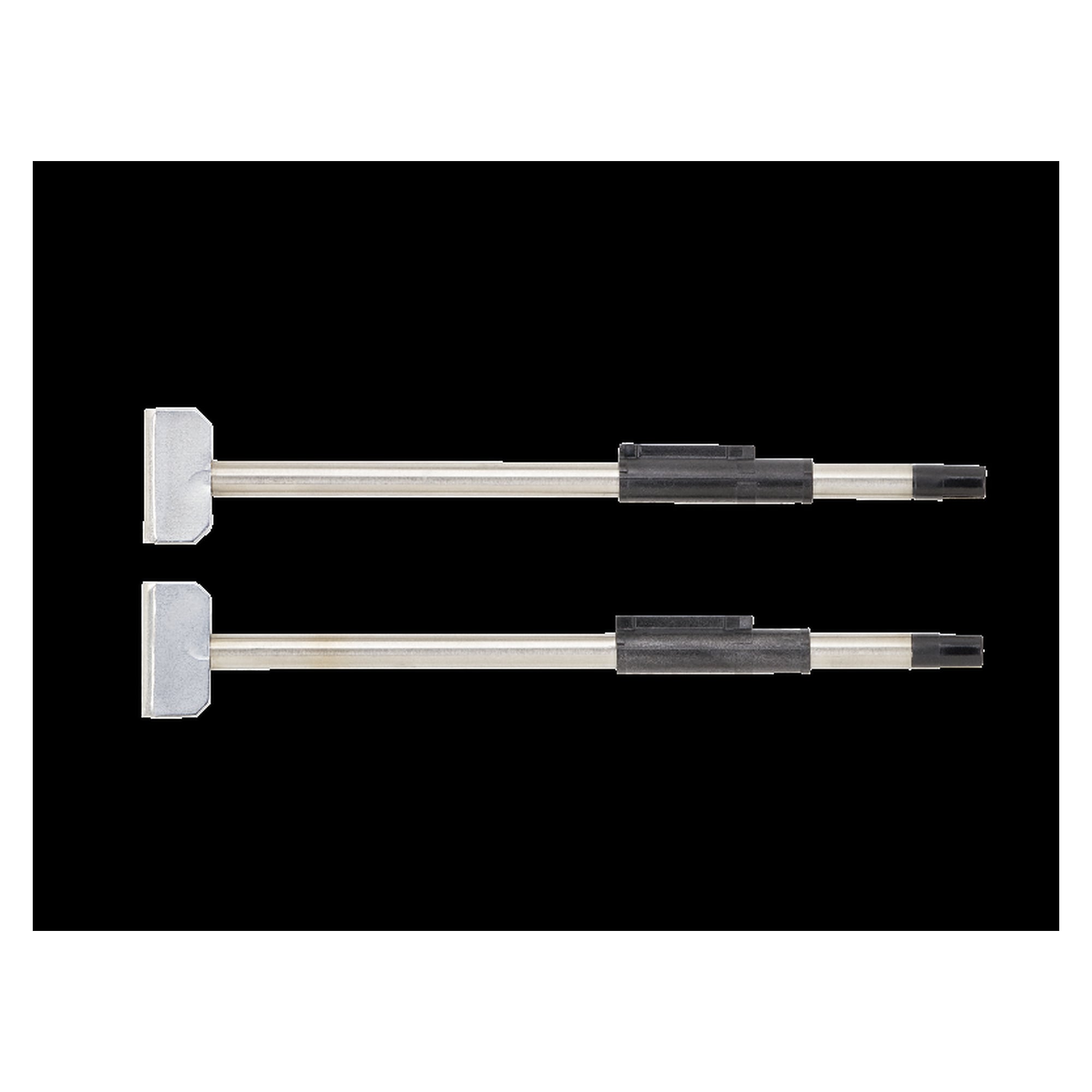

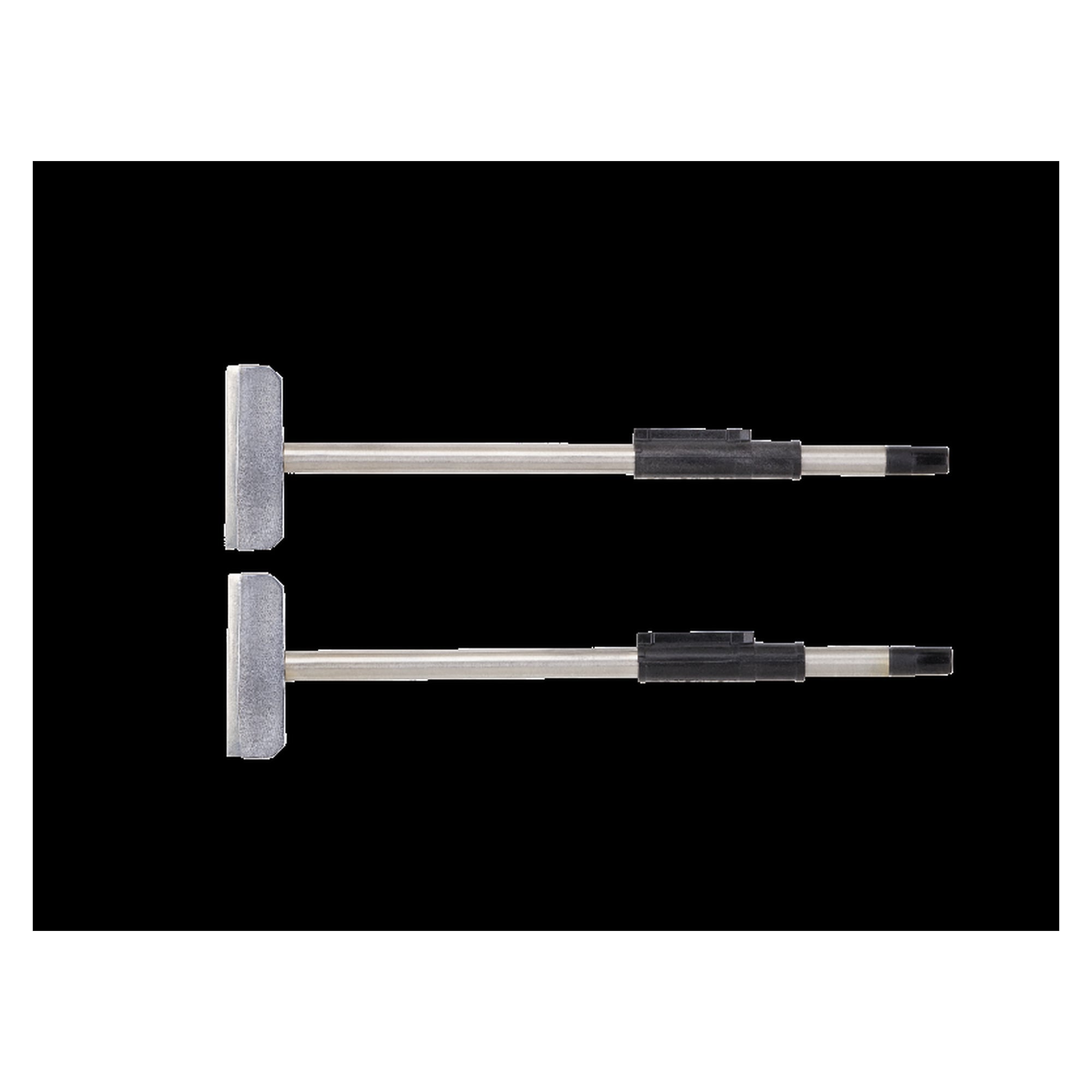

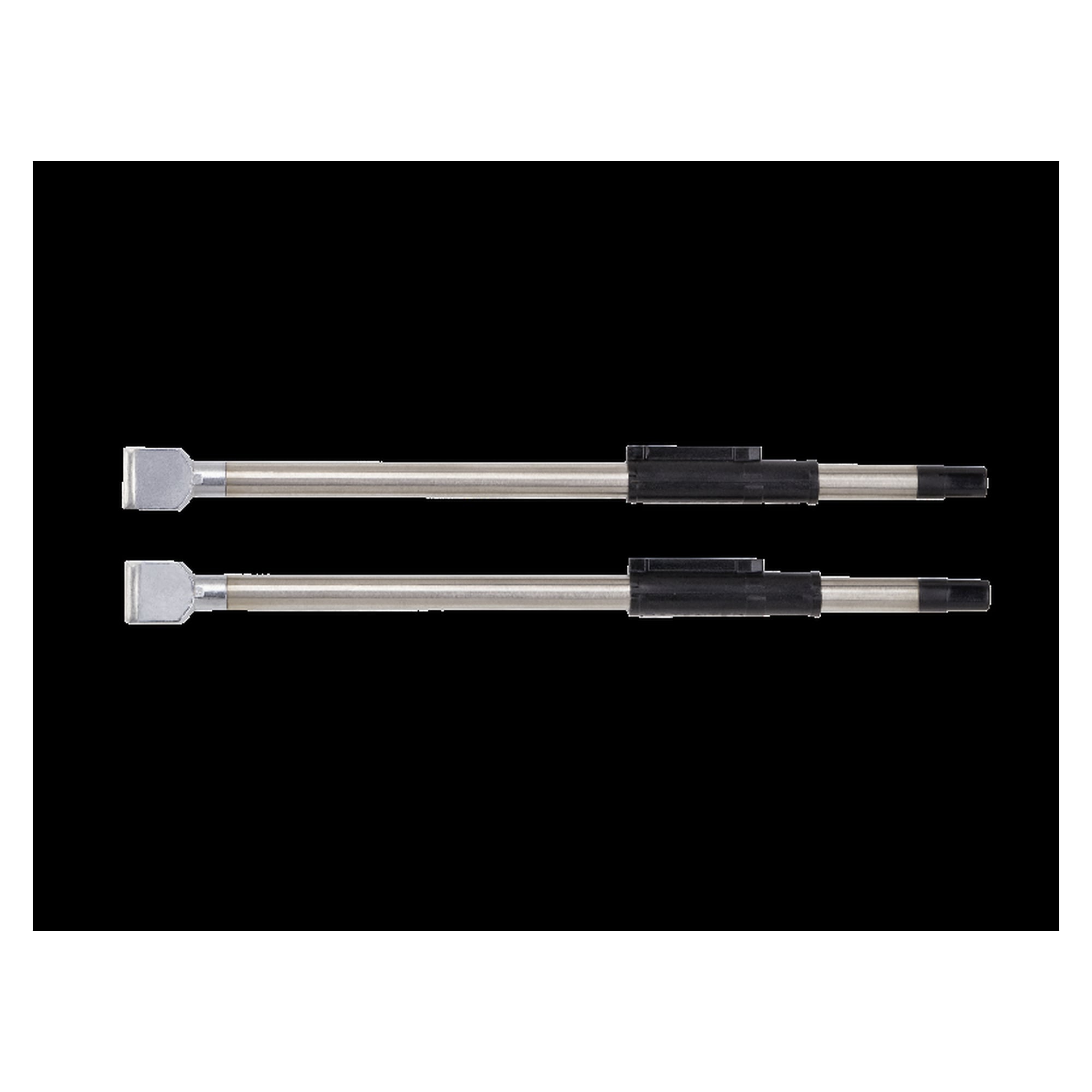

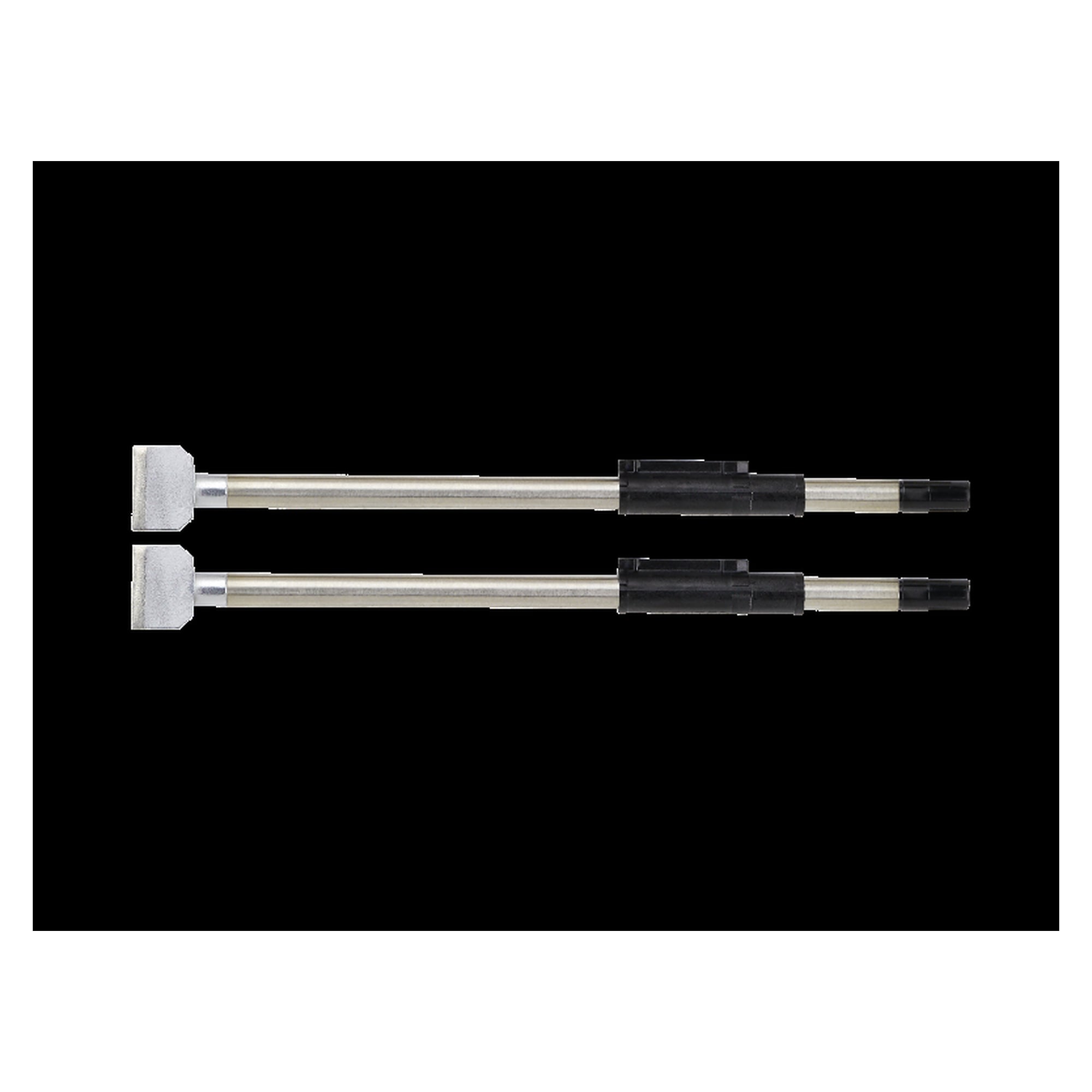

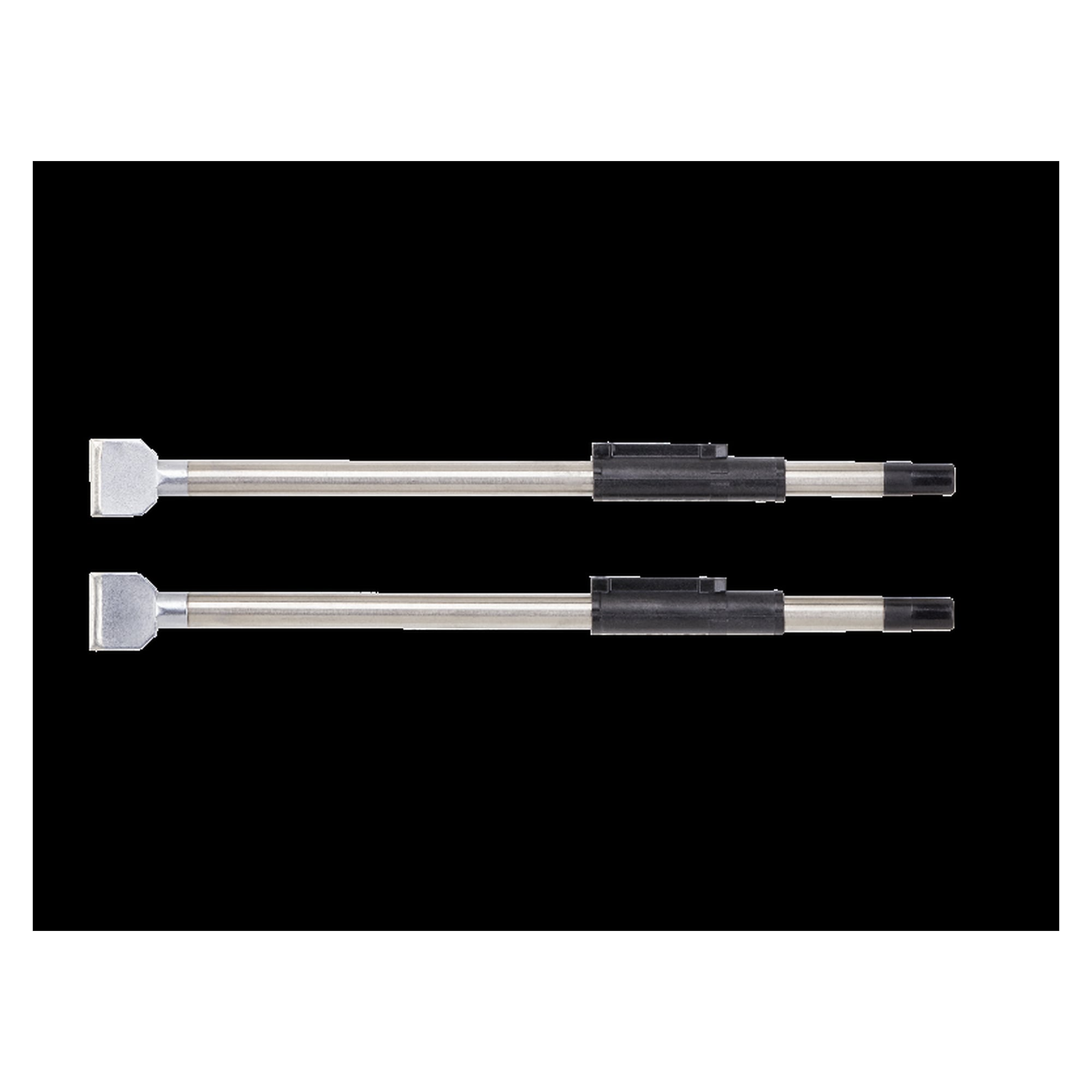

SOIC, TSOP und D-Pak Breitere Pinzetten- und Blade-Spitzen erwärmen alle Anschlüsse einer Bauteilreihe gleichzeitig.
Häufige Fragen
- Passen TD-100-Spitzen auch in den TD-200?
- Nein. Die Spitzen sind jeweils für eine Handstückserie gebaut. Wählen Sie deshalb die Unterkategorie, die zu Ihrem Handstück gehört.
- Welche Spitzen brauche ich für die MiniTweez?

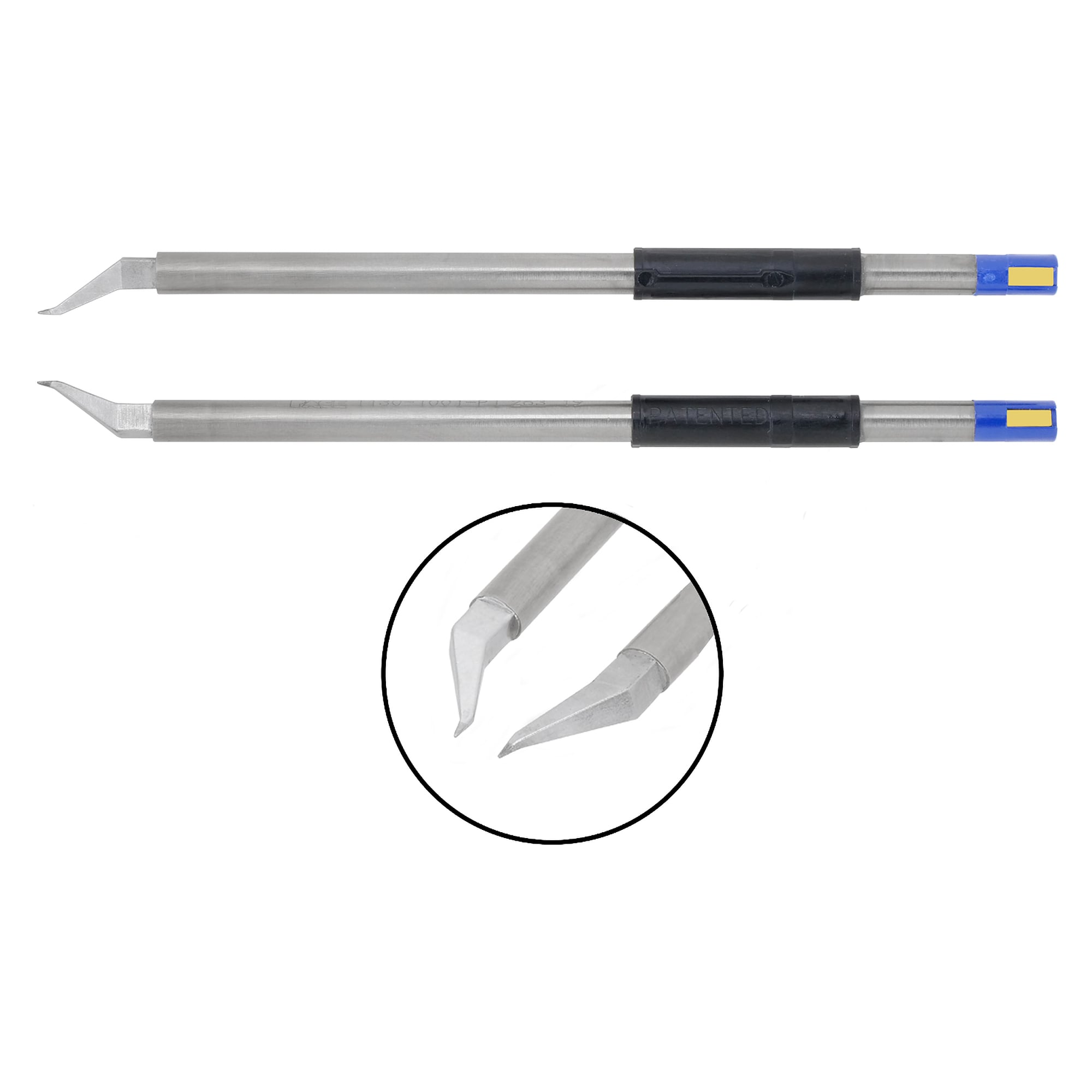

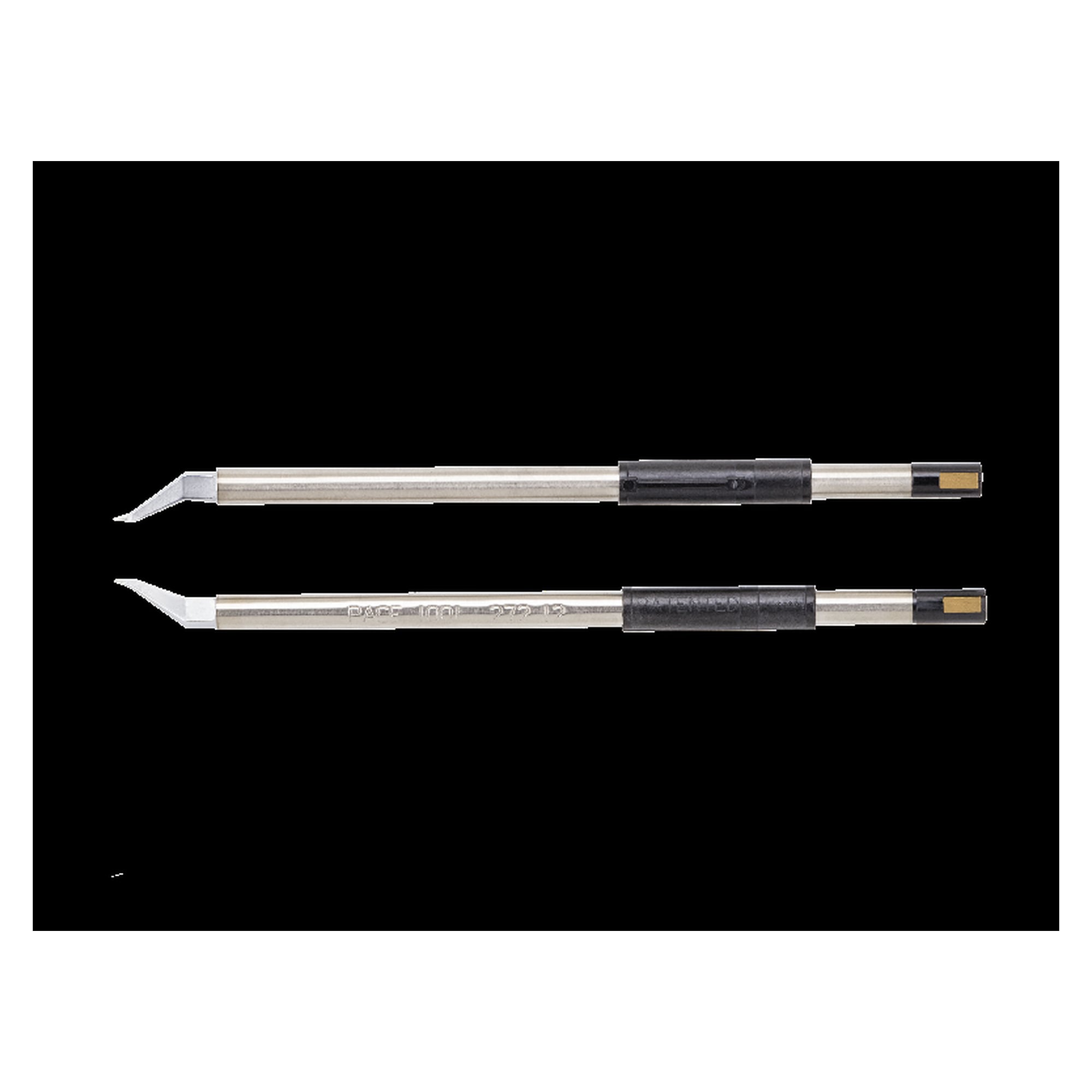

- Für MT-100 und MT-200 gibt es eigene Pinzettenspitzen in der Unterkategorie SMD-Ablötspitzen. Die Breite richtet sich nach dem Bauteil, von Fine Point für Chipbauteile bis zu breiten Spitzen für SOIC und D-Pak.
- Welche Spitzenform eignet sich für allgemeine Lötarbeiten?

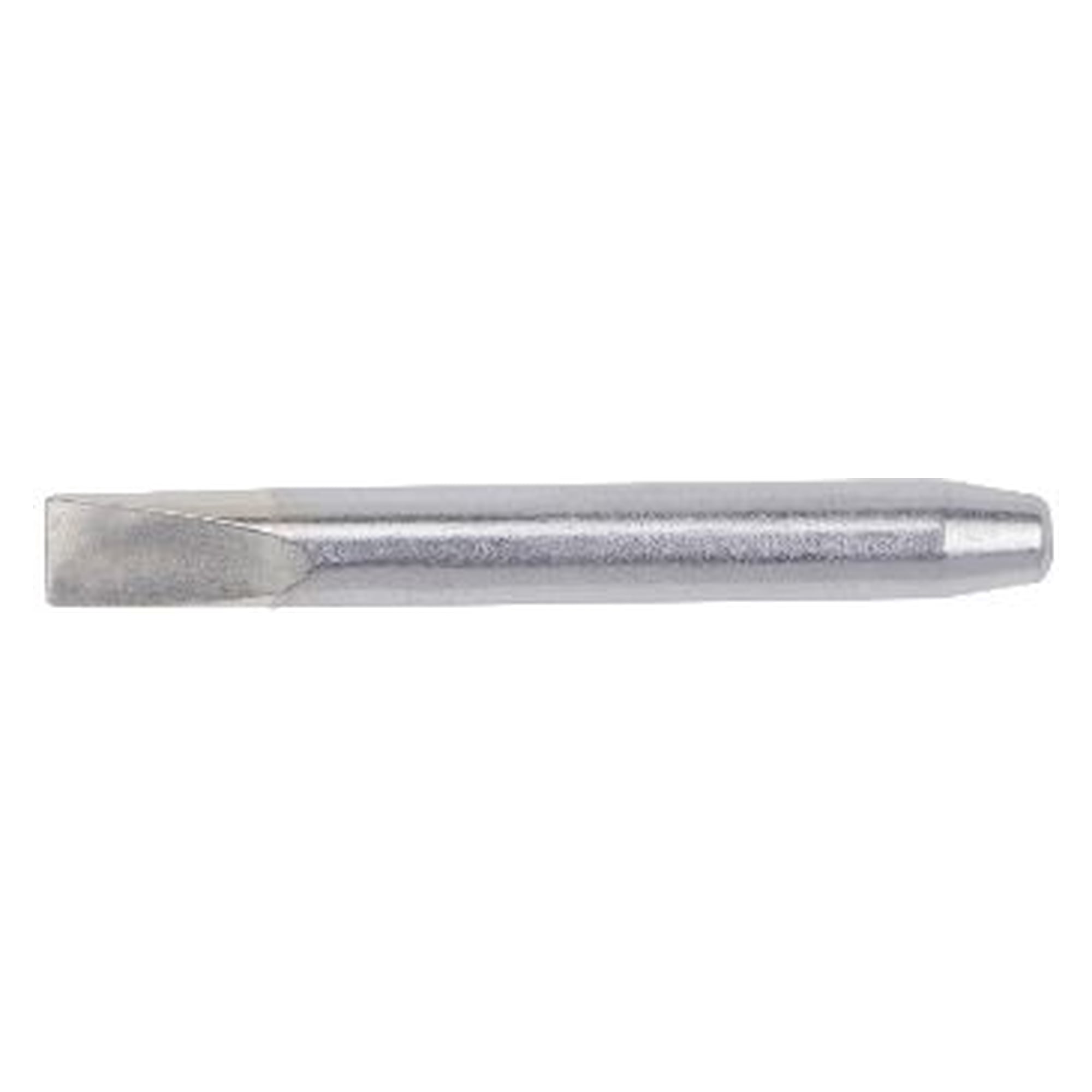

- Für die meisten Lötstellen reicht eine Meißelspitze mittlerer Breite. Konische Spitzen sind für sehr feine Pads gedacht, Hohlkehlen für Drag-Soldering an Bauteilreihen.
- Gibt es Entlötspitzen für ältere SX-Kolben?
- Ja, die Unterkategorie Entlötspitzen für SX-Entlötkolben enthält Spitzen für SX-70/SX-80 und SX-90/SX-100.
