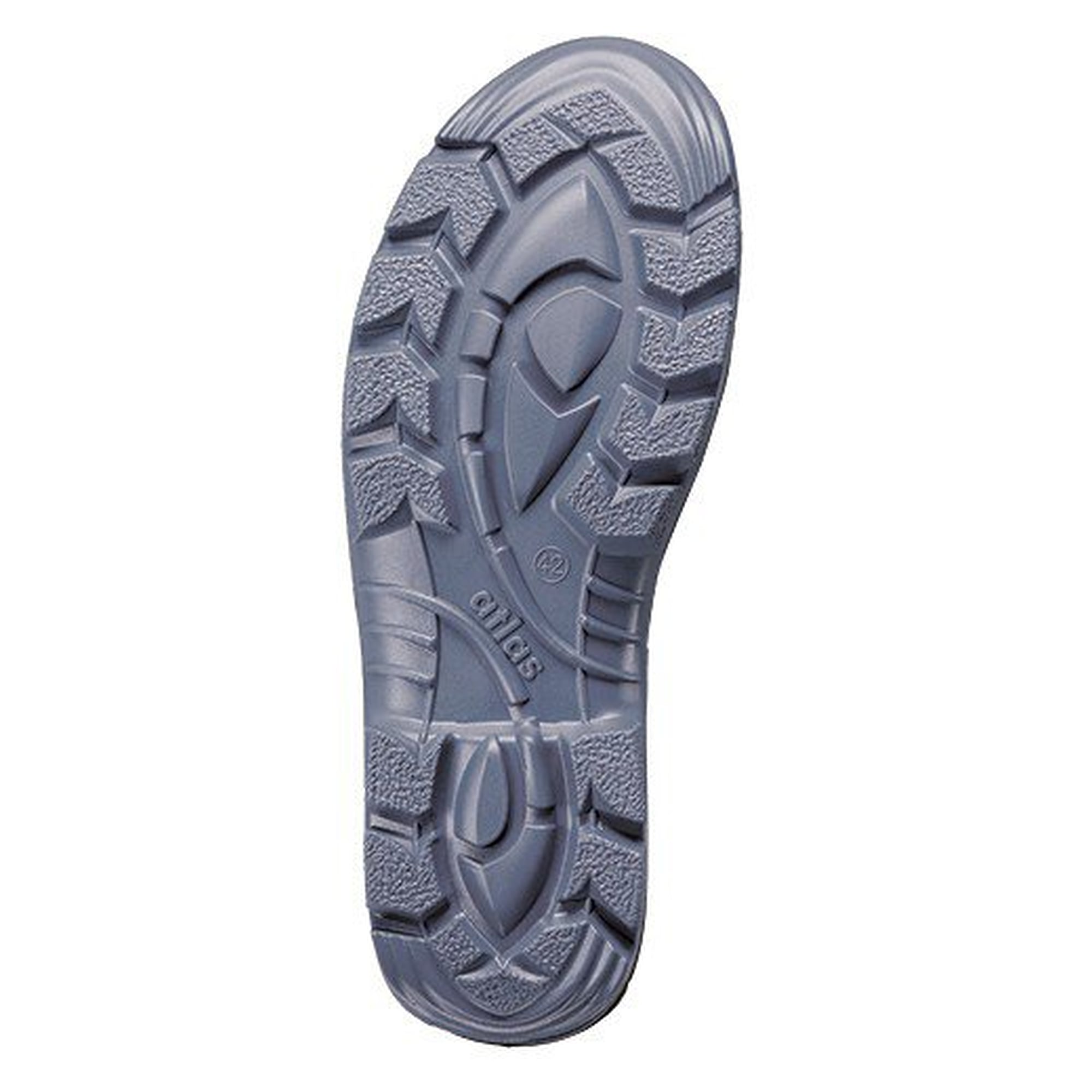

ESD-Sicherheitsschuh ERGO-MED 735 XP S3S, SOFT-Nubukleder, Weite 10 - Atlas 86500

Wo Nägel, Drahtabschnitte oder Späne auf dem Boden liegen und der Hallenboden feucht wird, reicht ein S1-Schuh nicht. Der ERGO-MED 735 XP ist der ESD-Sicherheitsschuh, den Atlas bereits nach der aktuellen EN ISO 20345:2022 in die Klasse S3S mit der Zusatzanforderung SR einordnet. Der Durchgangswiderstand der Kette Mensch, Schuh und Boden bleibt nach der Messmethode der DIN EN 61340-5-1 unter 100 MOhm, damit eine Baugruppe beim Gang zur Anlage keinen Entladungsschaden nimmt.

Die Schuhnorm EN ISO 20345 lässt für antistatische Schuhe die weite Spanne von 100 kOhm bis 1000 MOhm zu. Atlas garantiert für die ESD-Ausführung zusätzlich den engeren Wert unter 100 MOhm, und genau diesen verlangt ein nach DIN EN 61340-5-1 eingerichteter Arbeitsplatz.

Was dieses Modell auszeichnet

• Schutzklasse S3S nach EN ISO 20345:2022. Das ist die Stufe S2, also geschlossener Fersenbereich, antistatische Ausführung, energieaufnehmende Ferse und ein gegen Wasserdurchtritt geprüftes Obermaterial, ergänzt um eine profilierte Laufsohle und eine nichtmetallische Durchtrittsicherung, die mit dem dünnen 3,0-mm-Nagel geprüft ist.
• Der 3,0-mm-Nagel ist der schärfere Prüfkörper. Die alte Prüfung mit dem 4,5-mm-Nagel lässt feinere Spitzen durch, genau die, die in der Elektronikfertigung als Drahtreste auf dem Boden liegen.
• Die Durchtrittsicherung ist die metallfreie XP-Einlage von Atlas. Sie deckt die Trittfläche flächig ab, statt an den Rändern Lücken zu lassen, und leitet keine Kälte.
• Rutschhemmung SR, also die Zusatzanforderung der Fassung 2022, geprüft auf Fliese mit Glycerin. Die alten Kürzel SRA, SRB und SRC sind mit dieser Normfassung entfallen.
• Zertifiziert für orthopädische Zurichtungen nach DGUV Regel 112-191. Ein Orthopädieschuhmacher darf Sohle oder Absatz verändern, ohne dass der Schuh seine Zulassung verliert. Für die Einlagenversorgung ist er ebenfalls freigegeben.
• SOFT-Nubukleder aus ausgesuchten Rinderhäuten, aktiv-X Funktionsfutter und das MPU INNOFLEX System mit MPU REBOUND SYSTEM für die Dämpfung. Standardweite 10, dasselbe Modell gibt es zusätzlich in Weite 12 und in den Spezialweiten 13 und 14.

Technische Daten

Einsatzbereiche

Montage und Instandhaltung in der Elektronikfertigung, Werkstatt und Betriebstechnik, Lager und Versand innerhalb der EPA, Wartungsgänge zwischen Halle und Außenbereich. Überall dort, wo Durchtrittschutz und ein wasserabweisendes Obermaterial zur Gefährdungsbeurteilung gehören.

Normen und Konformität

EN ISO 20345:2022, Schutzklasse S3S mit der Zusatzanforderung SR. ESD-Eigenschaft nach der Mensch-Schuh-Boden-Messmethode der DIN EN 61340-5-1 mit einem Durchgangswiderstand unter 100 MOhm. Persönliche Schutzausrüstung der Kategorie 2 nach der PSA-Verordnung (EU) 2016/425. Nach DGUV Regel 112-191 für die Einlagenversorgung und für zertifizierte orthopädische Zurichtungen geeignet.

Größen

Atlas führt den ERGO-MED 735 XP in den EU-Größen 36 bis 50. Dieser Artikel deckt die gesamte Spanne in der Standardweite 10 ab, die Größe wählen Sie in der Variantenauswahl.
