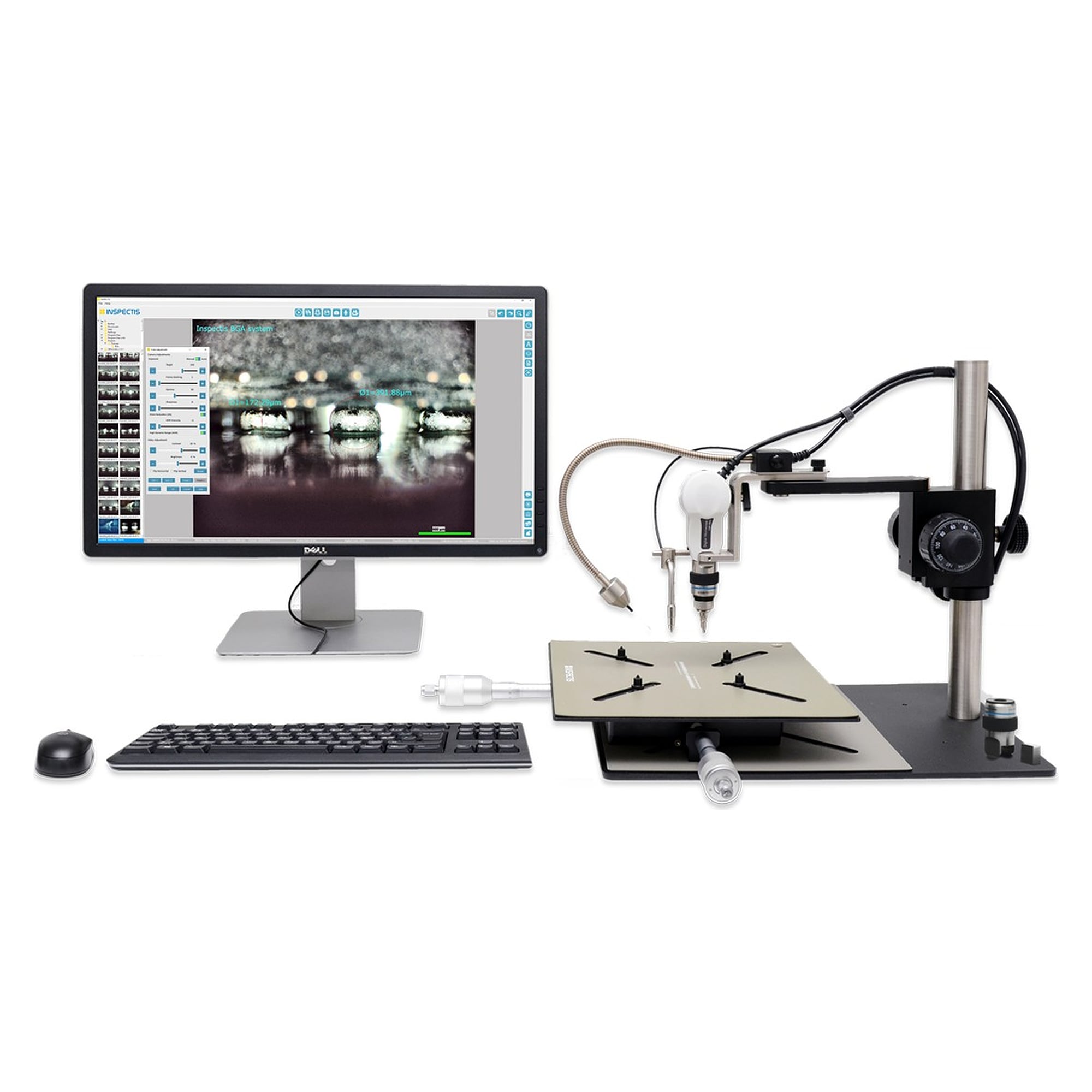

BGA-Inspektionssystem Light, handbetrieben, 90-Grad-Seitensicht - Inspectis BGA-003
Handbetriebenes optisches BGA-Inspektionssystem zur Sichtprüfung verdeckter Lotverbindungen unter BGA-, CSP- und QFN-Gehäusen. Eine 90-Grad-Seitensicht-Prismasonde arbeitet wie ein umgekehrtes Periskop und macht die verborgenen Lotkugeln sichtbar. Komplettset mit 5-MP-USB3.0-Digitalmikroskop, BGA-Seitensicht-Objektiv und INSPECTIS Basics BGA Software.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Verdeckte Lotverbindungen unter BGA-, uBGA-, FlipChip-, CSP- und QFN-Bauteilen lassen sich von oben nicht beurteilen. Das handbetriebene BGA-Inspektionssystem Light löst dieses Problem mit einer 90-Grad-Seitensicht-Prismasonde, die wie ein umgekehrtes Periskop unter das Gehäuse blickt und die verborgenen Lotkugeln als scharfes Bild auf den Monitor bringt.
Wichtigste Vorteile
- Seitensicht unter das Gehäuse: sichtbare Beurteilung von Lotkugeln, die bei Draufsicht und selbst per Röntgen schwer zu bewerten sind.
- 90-Grad-Prismasonde nach dem Periskop-Prinzip für einen klaren, seitlichen Blick auf die Lotreihen.
- 5-MP-Digitalmikroskop mit USB3.0 für hochauflösende Live-Bilder ohne Framegrabber.
- Einblick von der ersten bis zu 20 Reihen von BGA-Lotkugeln dank regelbarer Hintergrundbeleuchtung.
- Handbetrieben und mobil: komplett im Alukoffer, ideal für Nacharbeit, Reparatur und Wareneingang.
Typische Anwendungen
Nacharbeit und Reparatur von BGA-Baugruppen, Wareneingangs- und Qualitätskontrolle, Fehleranalyse verdeckter Lotstellen und Dokumentation in Labor und Fertigung.
Hergestellt in Schweden von Inspectis.
Technische Daten
| Sensor | 5,0 MP CMOS |
|---|---|
| Schnittstelle | USB 3.0 |
| Prüfprinzip | 90-Grad-Seitensicht-Prismasonde (Periskop-Prinzip) |
| Anwendbar auf | BGA, uBGA, FlipChip, CSP, CGA, QFN, SMD |
| Software | INSPECTIS Basics BGA |
| Gewicht | 3,48 kg |
| Abmessungen | 45 x 35 x 11 cm |
| Herkunftsland | Schweden |
| Zolltarifnummer | 85258099 |
| Hersteller | Inspectis |
| Hersteller-Nr. | BGA-003 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Schweden |
Lieferumfang
- 5-MP-Digitalmikroskop mit USB3.0-Schnittstelle
- BGA-Seitensicht-Objektiv (90-Grad-Prismasonde)
- INSPECTIS Basics BGA Software
- Tischhalter für den handbetriebenen Einsatz
- Fußschalter zur Bildauslösung
- Aluminium-Transportkoffer
