Bosch Rexroth 3842518798. Seilzug, GEWICHTSAUSGLEICH

Bosch Rexroth
29,88 € 25,11 €
exkl. Versandkosten
Artikel
BRR-3842518798

Hersteller-Nr.
3842518798
  • Gewichtsausgleich
  • Für Hubtüren bestehend aus Umlenkblock und Seilzug
  • Ausgleichsgewicht individuell anpassbar, Führung vorzugweise in einem Kabelkanal
  • Anpassung der Seillänge möglich
  • Lebensdauer: 50.000 Betätigungen
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Merkmale
  • Profilbearbeitung:
    – M12 zur Befestigung des Umlenkblocks
  • Hubtüren nach Maschinenrichtlinie 2006/42/EG mit redundanter Fallsicherung ausstatten
  • Sperrklinke
  • Die Sperrklinke dient im Zusammenspiel mit anderen Bauelementen dazu, ein Herunterfallen einer Hubtür bei Seilriss zu verhindern
  • Bei Seilriss verkeilt sich das drehende Teil der Sperrklinke gegen ein Widerlager und verklemmt sich mit dem Führungsprofil
  • Spaltmaß zwischen Grundkörper Sperrklinke und seitlichem Führungsprofil: 6 mm
  • Pro Zugseil ist eine Sperrklinke erforderlich:
    – Max. Last pro Sperrklinke: 250 N
    – Min. Last pro Sperrklinke: 25 N
  • Die Gegenlagerung (z. B. Gleiter 3 842 530 303) ist so nah wie möglich unterhalb der Sperrklinke zu montieren
  • Auf Flächenelementen mit ausreichender Quersteifigkeit auch ohne Rahmen montierbar
  • Bitte beachten Sie vor Einbau und Gebrauch das dem Produkt beiliegende Datenblatt mit Verwendungshinweisen
Produktbeschreibung
Technische Daten

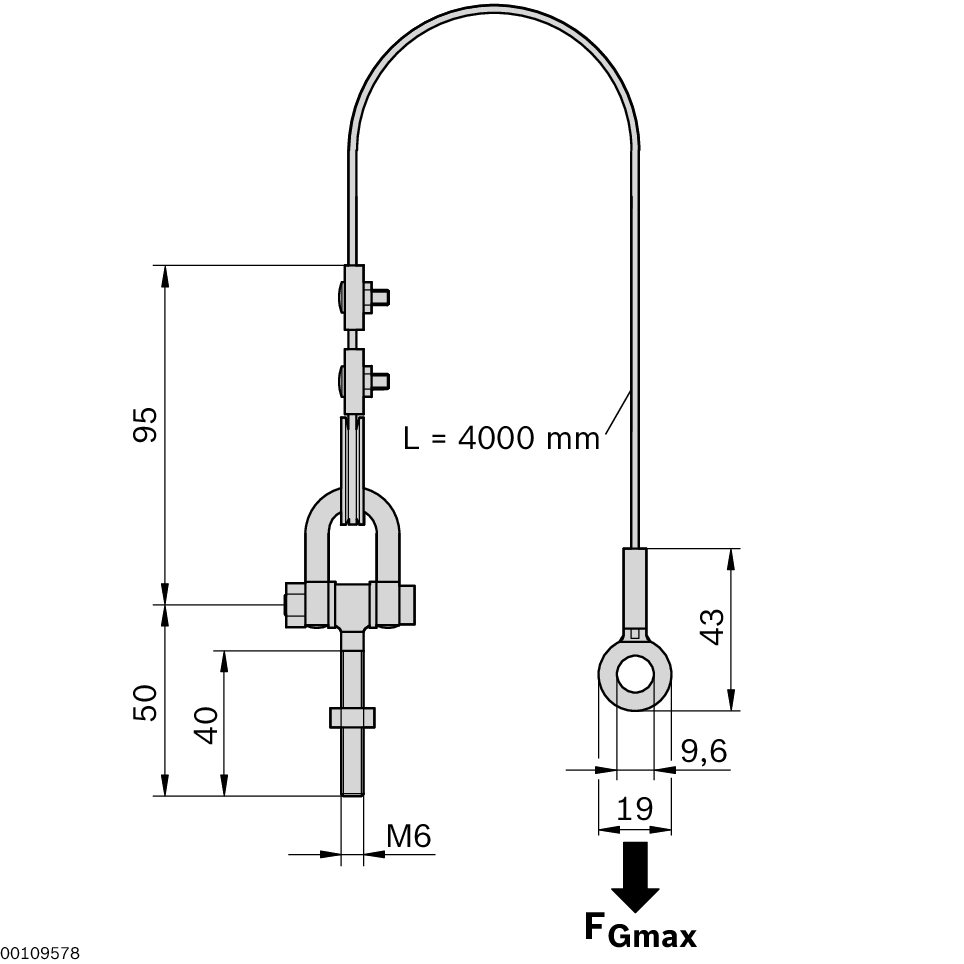

Abmessungen

Gewichtsausgleich Seilzug

Gewichtsausgleich Umlenkblock

Sperrklinke

Zubehör

Erforderliches Zubehör

Ausgleichsgewicht (Vierkantprofil 35x35 mm)
Lieferhinweise

FS1

FS2
Bestellangaben

Nut

FS

Artikelnummer
Gewichtsausgleich Seilzug 10 3842518798
Gewichtsausgleich Umlenkblock 10 FS1, FS2 3842518797
Sperrklinke 10 3842546519
Weitere Informationen
Hersteller-Nr. 3842518798
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.146000
Zolltarifnummer 73121049
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
