Sperrklinke, redundante Fallsicherung für Hubtüren, Nut 10 - Bosch Rexroth 3842546519
Datenblatt (PDF)
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Die Sperrklinke verhindert im Zusammenspiel mit weiteren Bauelementen das Herunterfallen einer Hubtür bei Seilriss. Sie dient der redundanten Fallsicherung nach Maschinenrichtlinie 2006/42/EG. Pro Zugseil ist eine Sperrklinke erforderlich.

Sperrklinke, redundante Fallsicherung für Hubtüren, Nut 10 - Bosch Rexroth 3842546519

BOSCH REXROTH Originalprodukt
B2B Nettopreis
83,63 € 70,28 €
exkl. Versandkosten
Lieferbar Schneller Versand
Artikel BRR-3842546519
Hersteller-Nr. 3842546519
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842546519
UrsprungslandDeutschland
Zolltarifnummer84799070
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
BRR-3842546519

Die Sperrklinke ist ein Sicherheitsbauteil für den Gewichtsausgleich von Hubtüren. Im Zusammenspiel mit weiteren Bauelementen verhindert sie das Herunterfallen der Tür bei Seilriss und eignet sich für die redundante Fallsicherung nach Maschinenrichtlinie 2006/42/EG.

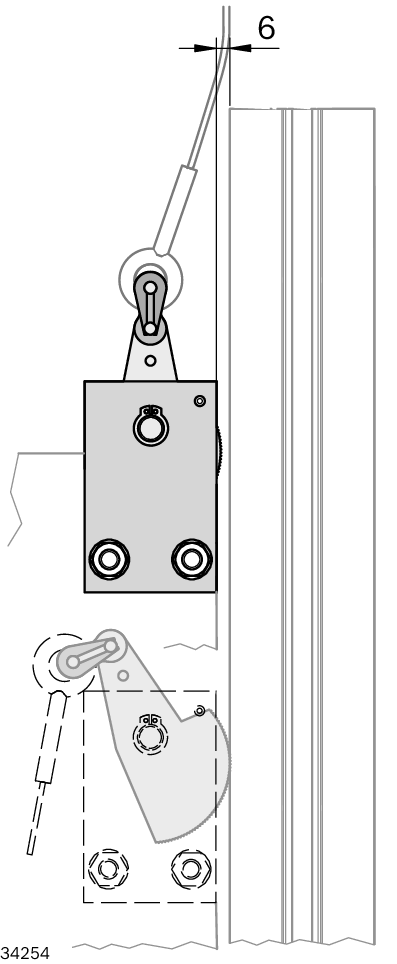

  • Bei Seilriss verkeilt sich das Drehteil gegen ein Widerlager und verklemmt sich im seitlichen Führungsprofil
  • Pro Zugseil ist eine Sperrklinke erforderlich, zulässige Last 25 bis 250 N
  • Gegenlagerung (z. B. Gleiter) möglichst nah unterhalb der Sperrklinke montieren
  • Auf Flächenelementen mit ausreichender Quersteifigkeit auch ohne Rahmen montierbar

Technische Daten

Profilnut10
Kraft [Fmin]25 N
Kraft [Fmax]250 N
Spaltmaß zum seitlichen Führungsprofil6 mm
ProfilbearbeitungM12 zur Befestigung des Umlenkblocks
GehäuseAluminium
DrehteilStahl, rostfrei
BolzenStahl, gehärtet
KettenschlossStahl, vernickelt
DistanzscheibePOM
Lieferumfanginkl. Kettenschloss zum Befestigen des Seilzugs
Lieferhinweismontiert
Empfohlenes ZubehörGleiter 3842564170
Verpackungseinheit1
Gewicht0,18 kg
Weitere Informationen
Hersteller-Nr. 3842546519
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.180000
Zolltarifnummer 84799070
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
