Eloxiertes Aluminium-Strebenprofil mit 45x60°-Querschnitt und ESD-Zertifizierung für den Einsatz in elektrostatisch geschützten Montageanlagen. Die Packeinheit umfasst 20 Profile à 6070 mm Länge bei einem Stückgewicht von 1,8 kg. Zwei offene Nuten und Profilnut 10 ermöglichen die direkte Integration in das Bosch Rexroth 45-mm-Rastersystem.

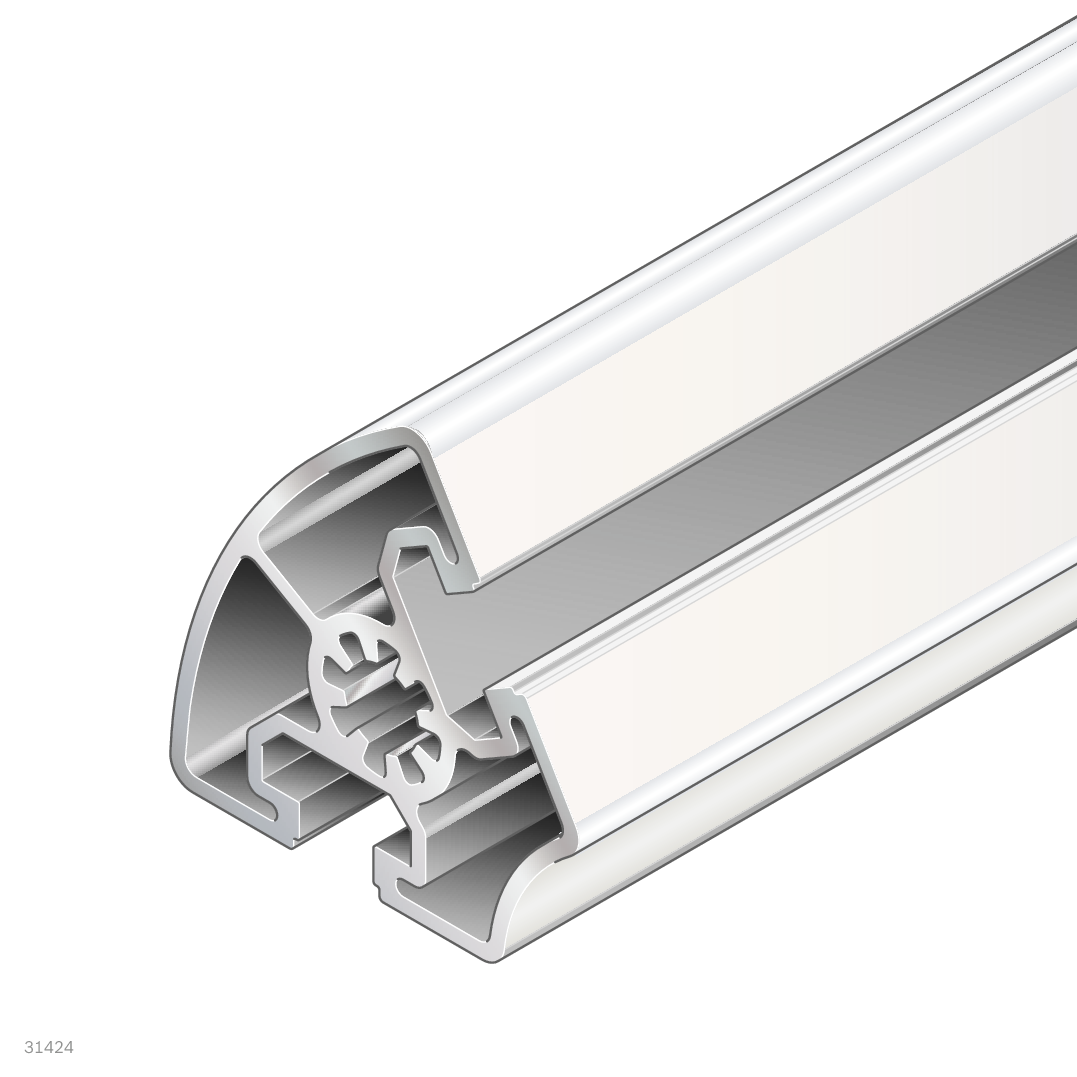

Strebenprofil 45x60° Aluminium eloxiert ESD, 20 Stück L=6070 mm - Bosch Rexroth 3842557956
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
3.980,28 €
3.344,77 €
exkl. Versandkosten
Lieferbar
Schneller Versand
Artikel
BRR-3842557956
Hersteller-Nr.
3842557956
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842557956
UrsprungslandSchweden
Zolltarifnummer76042100
ZustandNeu
Artikel
BRR-3842557956
Häufig zusammen gekauft
-
Dieser Artikel:
3.980,28 € 3.344,77 €exkl. Versandkosten
-
Schalterhalter SH 2/EP - Bosch Rexroth 8981022903
54,34 € 45,66 €exkl. Versandkosten
-
Datenkabel 8400MOTEC USB 5 m - Bosch Rexroth 3842553185
157,65 € 132,48 €exkl. Versandkosten
Das Strebenprofil 45x60° aus anodisiertem Aluminium (Farbe Natur) ist ESD-geprüft und für den Aufbau elektrostatisch geschützter Arbeitsplätze und Fördersysteme ausgelegt. Der 60°-Profiltyp erlaubt schräge Verbindungen im 45-mm-Rastersystem und erweitert so die geometrischen Möglichkeiten klassischer Rechteckrahmen. Geliefert wird als Packeinheit von 20 Profilen in der Standardlänge 6070 mm.
- ESD-geprüft: geeignet für elektrostatisch empfindliche Produktionsumgebungen
- 60°-Profiltyp: ermöglicht Diagonalstreben und Dreiecksverstrebungen im Rastersystem
- Profilnut 10 mit zwei offenen Nuten: direkte Montage von Bosch Rexroth Verbindern und Zubehör ohne Nachbearbeitung
- Profilfläche 6,8 cm² bei geringem Stückgewicht von 1,8 kg: hohes Steifigkeit-Gewicht-Verhältnis
- Liefereinheit 20 Stück: wirtschaftlich für Serienmontage und Lagerhaltung
Technische Daten
| Merkmal | Wert |
|---|---|
| Querschnitt | 45x60° |
| Profiltyp | 60 Grad |
| Abmessungen | 45x45 mm |
| Rastermaß | 45 mm |
| Profilnut | 10 |
| Offene Nuten | 2 |
| Länge [L] | 6070 mm |
| Masse [m] | 1,8 kg |
| Gewicht (Packeinheit) | 246,7 kg |
| Liefereinheit | 20 Stück |
| Profilfläche [A] | 6,8 cm² |
| Flächenträgheitsmoment [lx] | 11,4 cm⁴ |
| Flächenträgheitsmoment [ly] | 16,9 cm⁴ |
| Torsionsträgheitsmoment [It] | 6,8 cm⁴ |
| Widerstandsmoment [Wx] | 4,4 cm³ |
| Widerstandsmoment [Wy] | 5,2 cm³ |
| Torsionswiderstandsmoment [Wt] | 4,3 cm³ |
| Material | Aluminium, eloxiert |
| Farbe | Natur |
| ESD | ja |
| Lieferzustand | Packeinheit in Standardlänge |
| Empfohlenes Zubehör | Abdeckkappe 45x60°, schwarz ESD; Abdeckkappe 45x60°, signalgrau |
| Hersteller-Nr. | 3842557956 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Schweden |
| Gewicht | 246.700000 |
| Höhe | 6070 mm |
| Zolltarifnummer | 76042100 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
