Bosch Rexroth R103261620. Linear-Set LSATE-A-16-DD

Bosch Rexroth
124,43 € 104,56 €
exkl. Versandkosten
Artikel
BRR-R103261620

Hersteller-Nr.
R103261620
Linear-Set (Aluminium), TE-A-16, Mit zwei Dichtungen
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

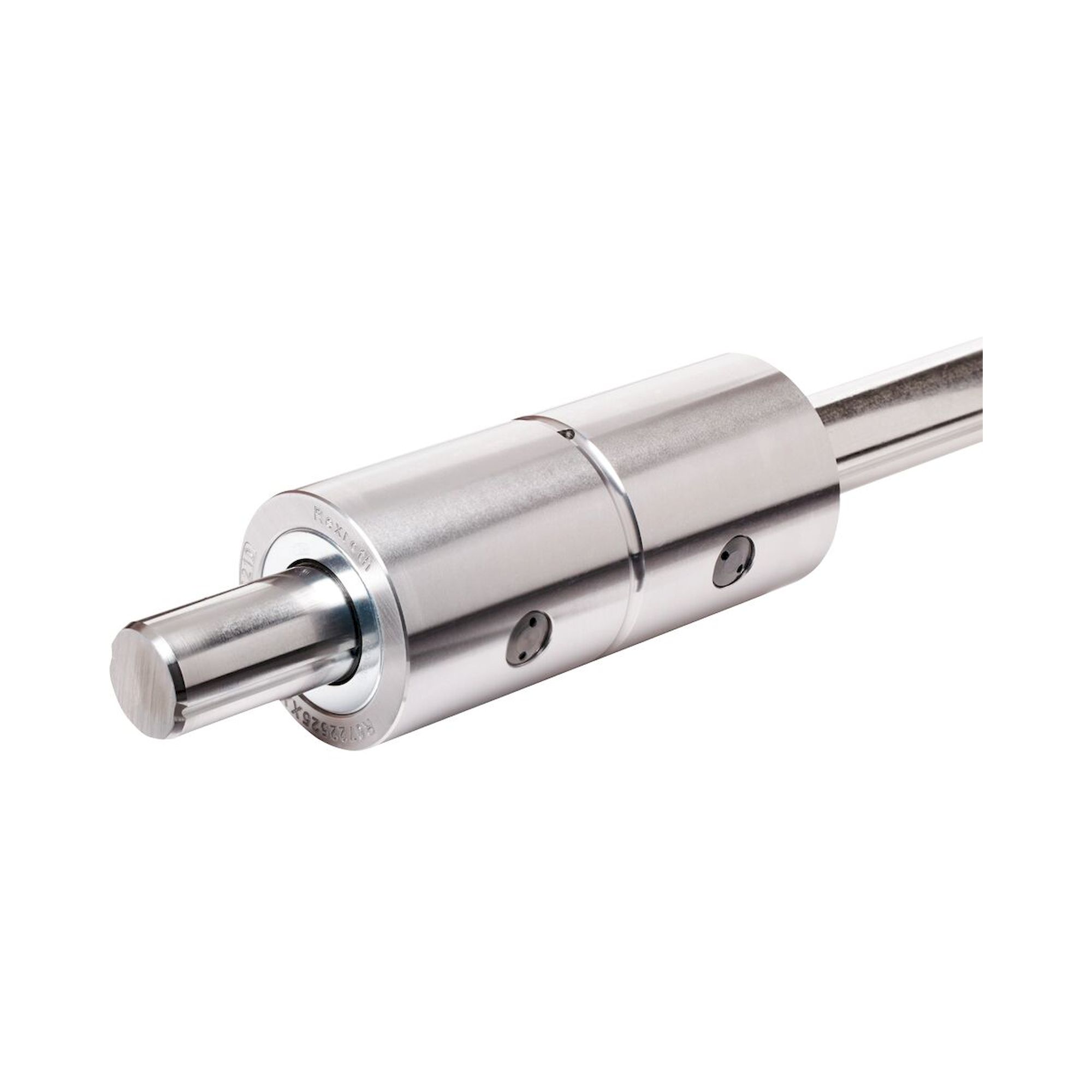

Häufig zusammen gekauft
Linear-Set (Aluminium)
Tandem, einstellbar
Mit Super-KB A
Wellendurchmesser d = 16
Mit zwei Dichtungen
Ausführung: Normal
  • Präzisions-Tandem-Gehäuse in Leichtbauweise (Aluminium)
  • Zwei Super-Kugelbüchsen A
  • Anschlagkante
  • Vorgesetzte Dichtringe
  • Nachschmierbar
  • Auch als Linearschlitten erhältlich.


Produkteigenschaften
Wellendurchmesser d [mm]16
Bauform KugelbüchsenführungenTE - Tandem, Einstellbar
BaureiheSuper A (mit Fluchtungsfehlerausgleich)
Dynamische Tragzahl C [N]2430
Hinweis dynamische Tragzahl CTragzahl, wenn beide Kugelbüchsen gleichmäßig belastet werden. Die Tragzahlen gelten für die Hauptlastrichtung. Entspricht die Lastrichtung nicht der Hauptlastrichtung, sind die Tragzahlen mit folgenden Faktoren zu multiplizieren:Ø d 10 bis 16: f = 0*
Maximale Beschleunigung amax [m/s²]150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Hinweis maximal zulässige Geschwindigkeit vmaxGeschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. Versuche haben Laufstrecken von 50 • 105 m bis 100 • 105 m ohne Ausfall ergeben.
Dynamisches Längstragmoment ML [Nm]18
Radialluftab Werk mit h5-Welle (Untergrenze) spielfrei eingestellt in aufgespanntem Zustand
Außendurchmesser D [mm]26
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Gewicht [kg]0.4
Statische Tragzahl C0 [N]1660
Hinweis statische Tragzahl C0Tragzahl, wenn beide Kugelbüchsen gleichmäßig belastet werden. Die Tragzahlen gelten für die Hauptlastrichtung. Entspricht die Lastrichtung nicht der Hauptlastrichtung, sind die Tragzahlen mit folgenden Faktoren zu multiplizieren:Ø d 10 bis 16: f = 0*
Statisches Längstragmoment ML0 [Nm]13
Fußnote Reibkraft FRReibkräfte der mit beidseitig integrierten Dichtringen ausgerüsteten Kugelbüchsen ohne radiale Belastung. Die Reibkräfte sind von der Geschwindigkeit und Schmierung abhängig.
Losbrechkraft [N]2
TypLinear-Set
Abmessung B1 [mm]53
Abmessung D [mm]26
Abmessung E3 (Profilschienenführungen) [mm]64
Abmessung E3 Toleranz [mm]±0.15
Abmessung E4 [mm]40
Abmessung E5 [mm]28
Abmessung E6 [mm]42
Abmessung H [mm]22
Abmessung H1 (Profilschienenführungen) [mm]42
Abmessung H3 [mm]12
Abmessung H4 [mm]13
Abmessung L [mm]84
Abmessung M [mm]26.5
Abmessung N2 (Profilschienenführungen) [mm]21
Abmessung N3 (Profilschienenführungen) [mm]13
Abmessung S2 [mm]5.3
Abmessung S4 [mm]4
Abmessung SW [mm]3
Abmessung V [mm]5
Weitere Informationen
Hersteller-Nr. R103261620
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
