Bosch Rexroth R103881220. Linear-Set LSAOE-B-12-DD

Bosch Rexroth
61,62 € 51,78 €
exkl. Versandkosten
Artikel
BRR-R103881220

Hersteller-Nr.
R103881220
Linear-Set (Aluminium), OE-B-12, Mit zwei Dichtungen
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

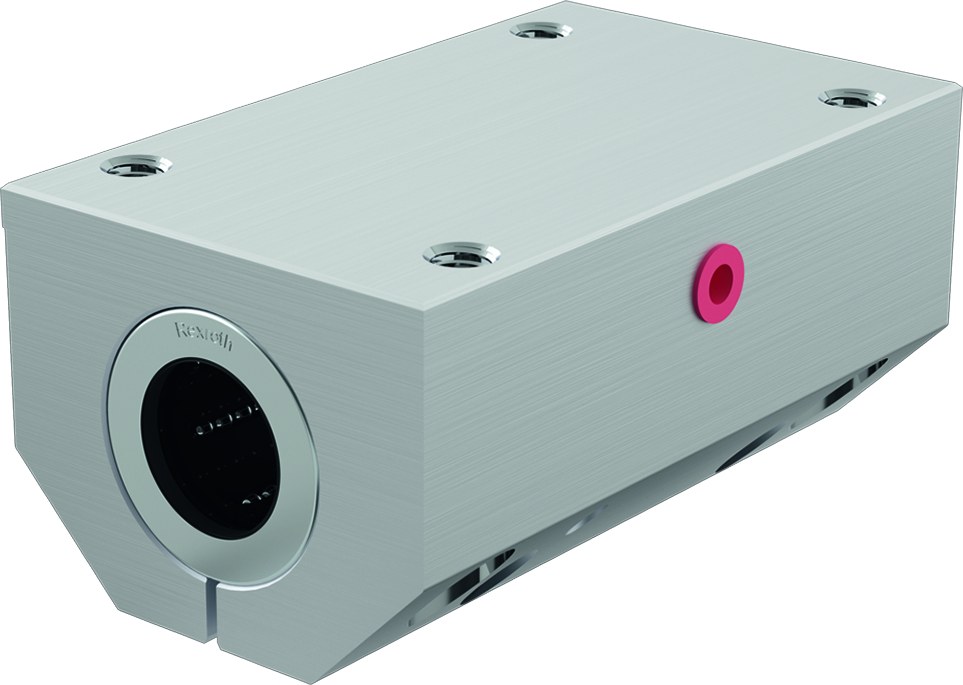

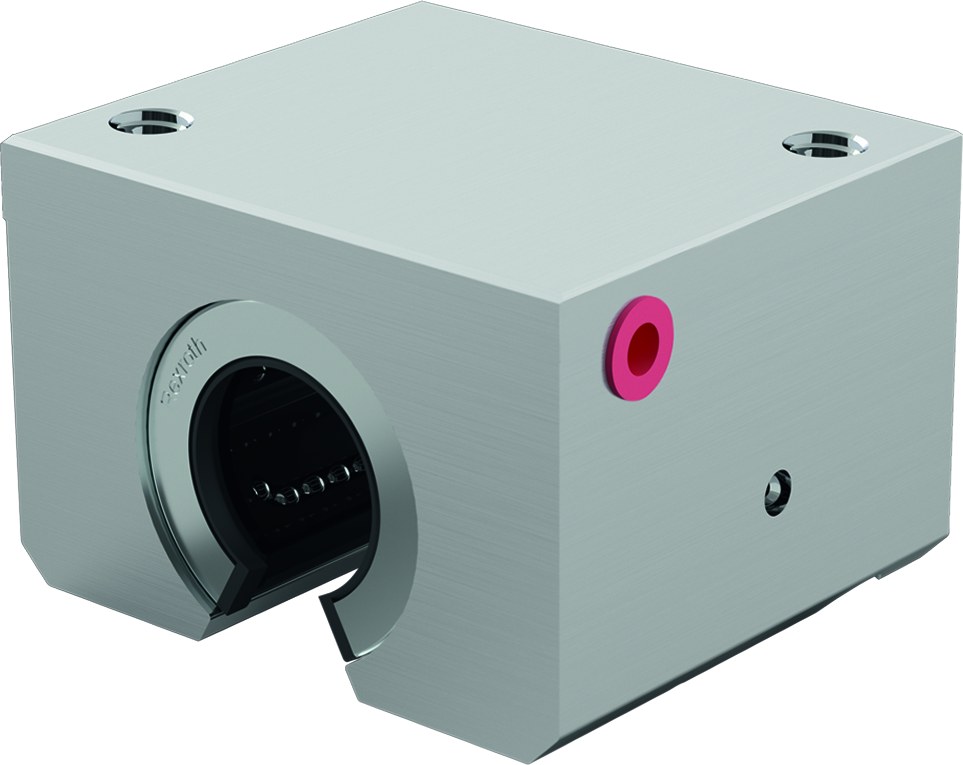

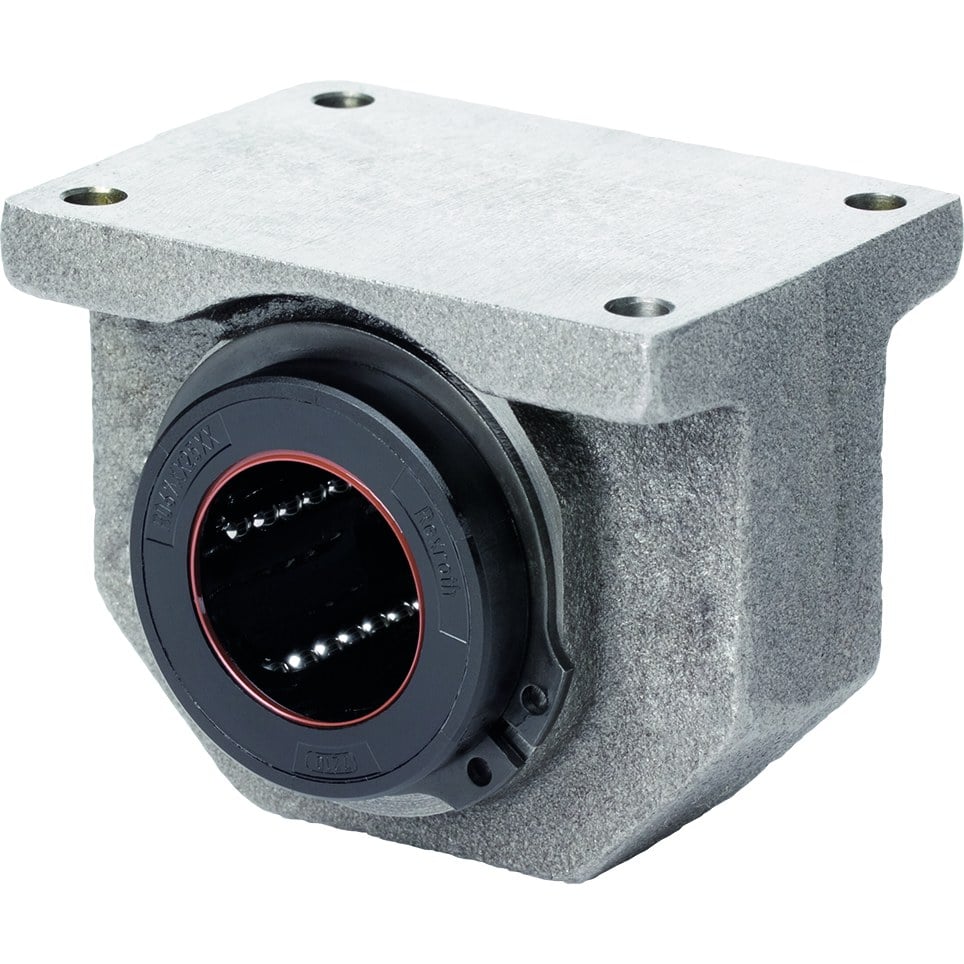

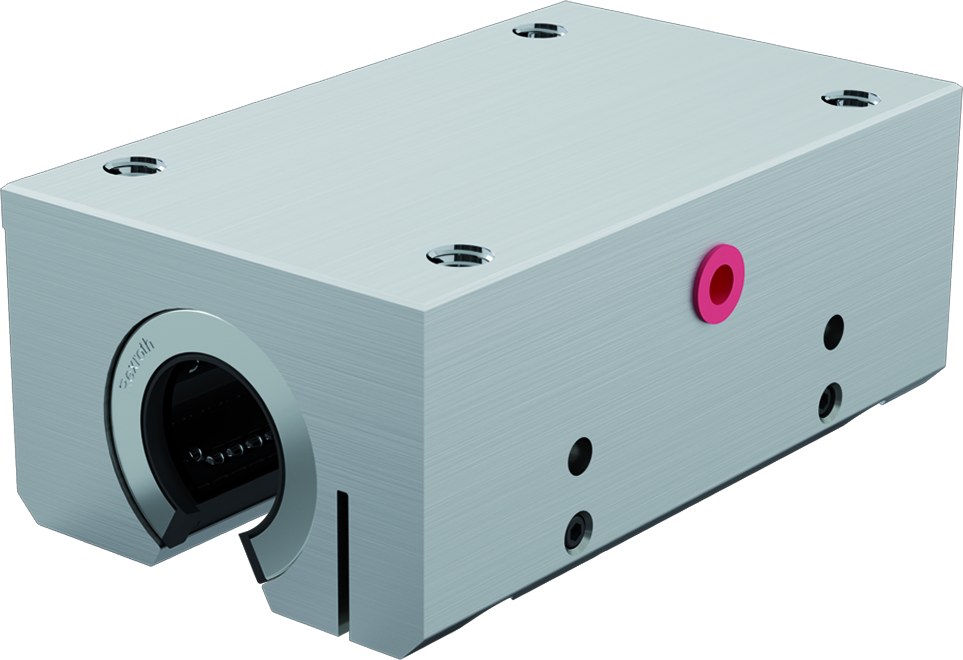

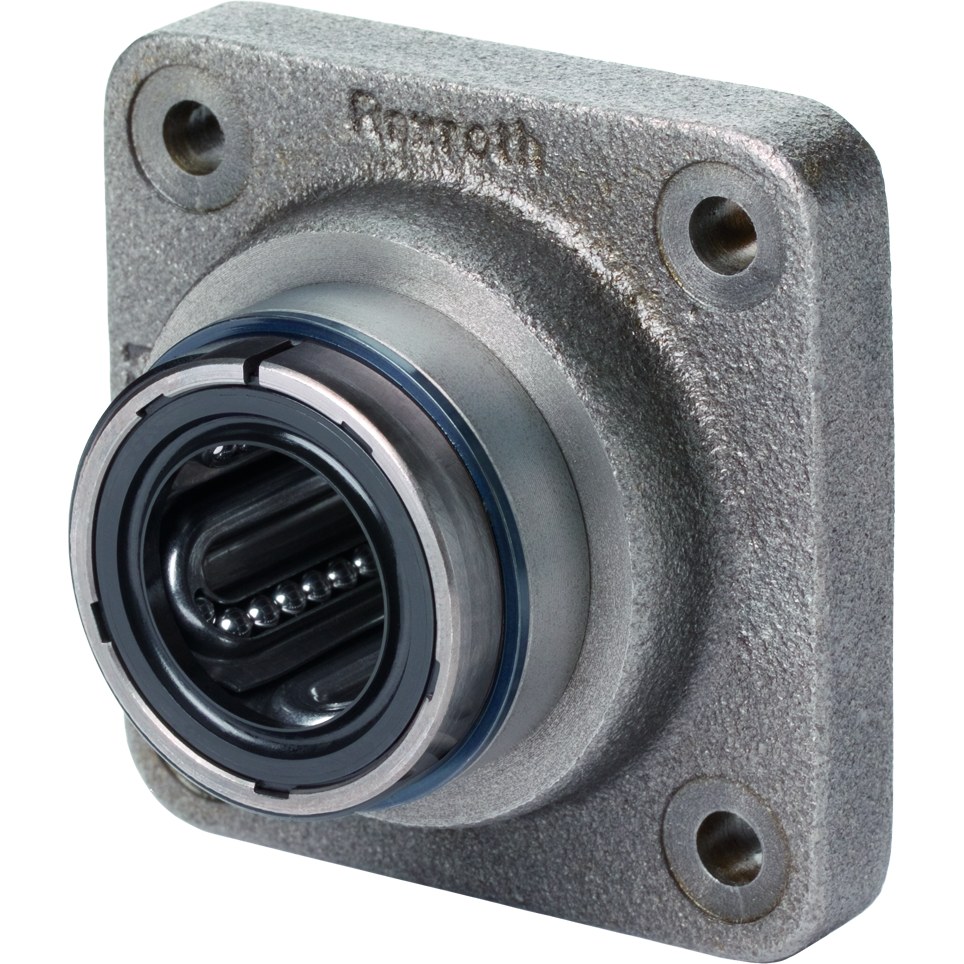

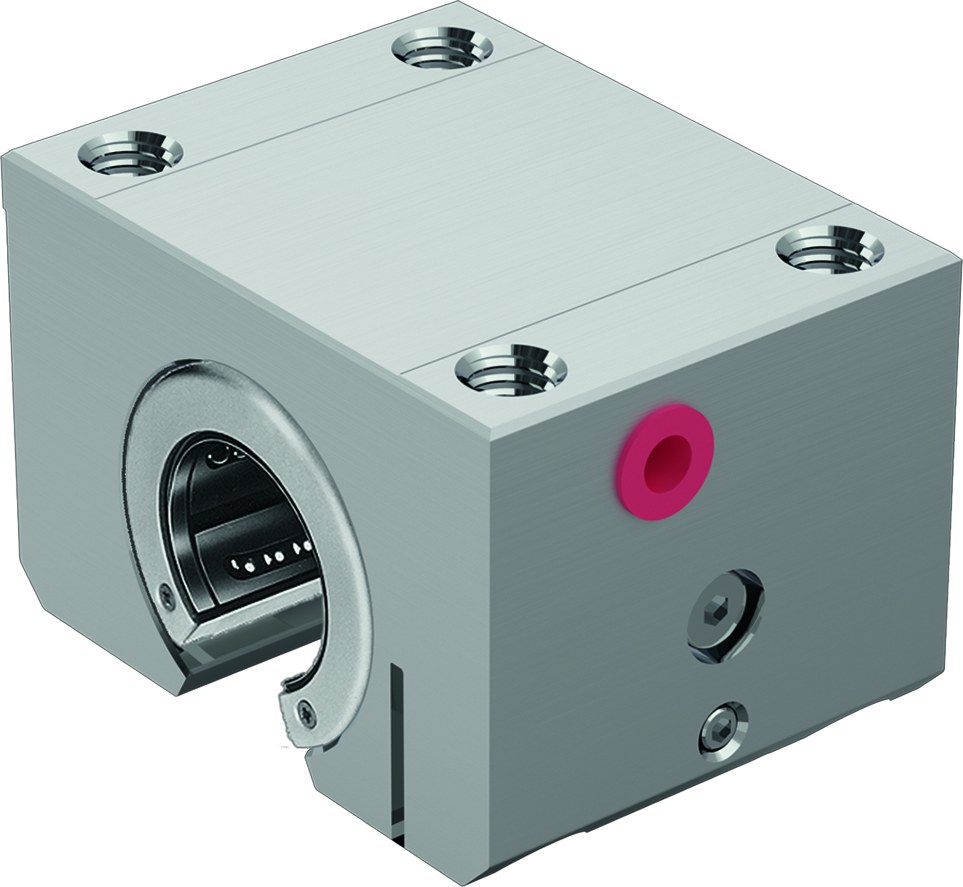

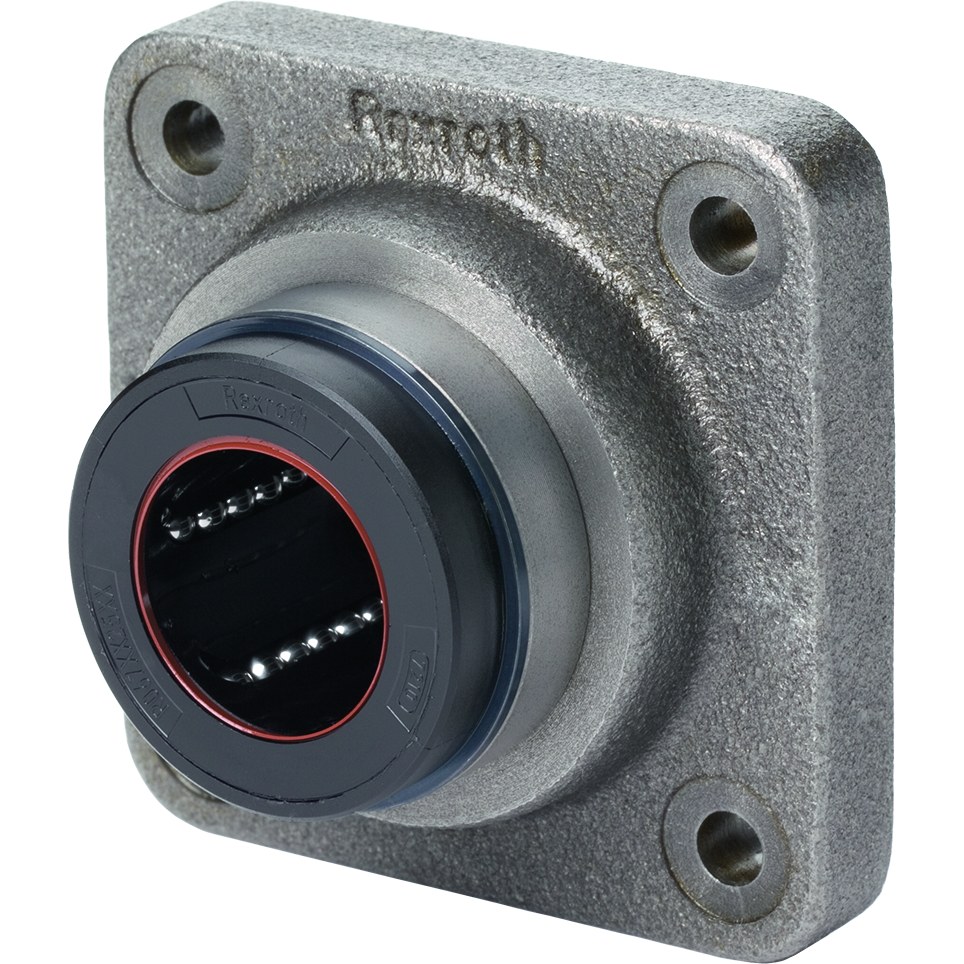

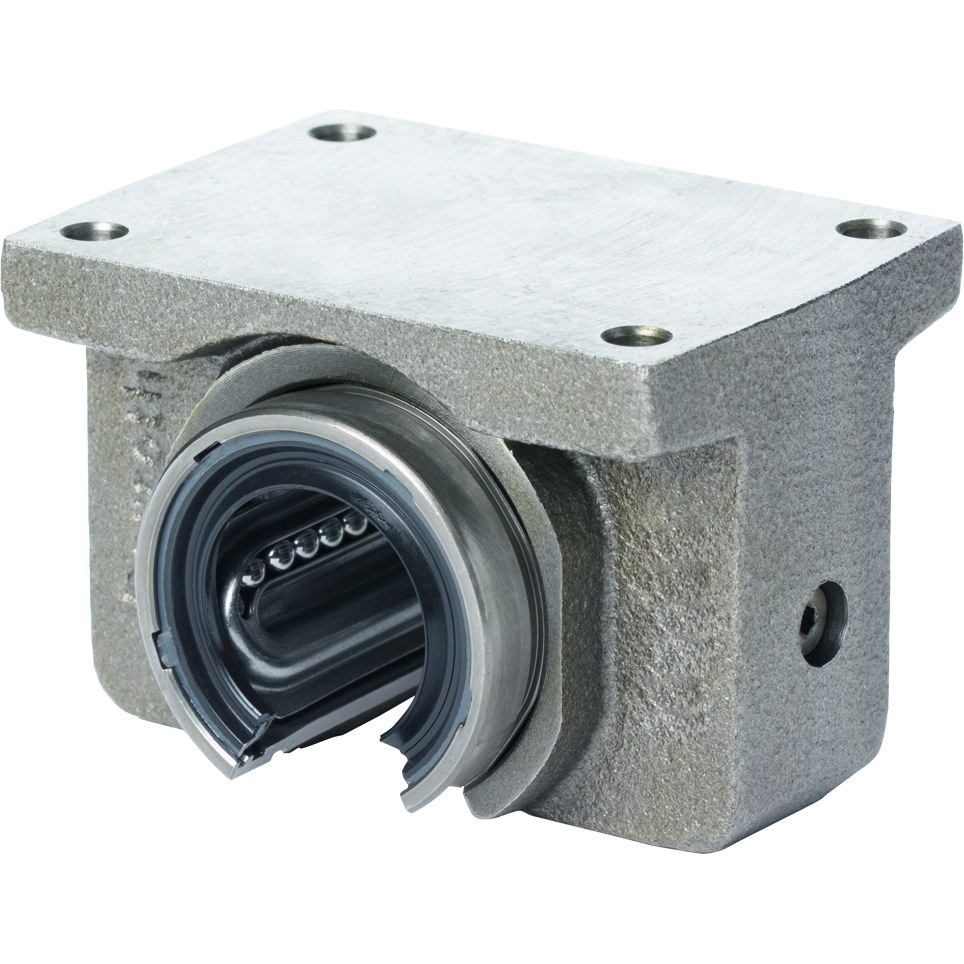

Häufig zusammen gekauft
Linear-Set (Aluminium)
Offen, einstellbar
Mit Super-KB B
Wellendurchmesser d = 12
Mit zwei Dichtungen
Ausführung: Normal
  • Präzisions-Gehäuse in Leichtbauweise (Aluminium)
  • Super-Kugelbüchse B ohne Fluchtungsfehlerausgleich
  • Fixierung mit Kegelkerbstift
  • Vorgesetzte Dichtringe
  • Nachschmierbar


Produkteigenschaften
Wellendurchmesser d [mm]12
Bauform KugelbüchsenführungenOE - Offen, Einstellbar
BaureiheSuper B (ohne Fluchtungsfehlerausgleich)
Dynamische Tragzahl C [N]1060
Hinweis dynamische Tragzahl CDie Tragzahlen gelten für die Hauptlastrichtung.
Maximale Beschleunigung amax [m/s²]150
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Hinweis maximal zulässige Geschwindigkeit vmaxGeschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. Versuche haben Laufstrecken von 50 • 105 m bis 100 • 105 m ohne Ausfall ergeben.
Radialluftab Werk mit h5-Welle (Untergrenze) spielfrei eingestellt in aufgespanntem Zustand
Außendurchmesser D [mm]22
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Gewicht [kg]0.11
Statische Tragzahl C0 [N]510
Hinweis statische Tragzahl C0Die Tragzahlen gelten für die Hauptlastrichtung.
Fußnote Reibkraft FRReibkräfte der mit beidseitig integrierten Dichtringen ausgerüsteten Kugelbüchsen ohne radiale Belastung. Die Reibkräfte sind von der Geschwindigkeit und Schmierung abhängig.
Losbrechkraft [N]1.5
TypLinear-Set
Abmessung A (Profilschienenführungen) [mm]43
Abmessung D [mm]22
Abmessung E1 [mm]32
Abmessung E2 [mm]23
Abmessung E3 (Profilschienenführungen) [mm]34
Abmessung E4 [mm]32
Abmessung H [mm]18
Abmessung H1 (Profilschienenführungen) [mm]28
Abmessung H3 [mm]10
Abmessung H4 [mm]1.5
Abmessung L [mm]39
Abmessung L3 [mm]10.5
Abmessung M [mm]21.5
Abmessung N1 (Profilschienenführungen) [mm]16.5
Abmessung N2 (Profilschienenführungen) [mm]11
Abmessung S [mm]4.3
Abmessung S2 [mm]4
Abmessung SW [mm]2.5
Abmessung V [mm]5
Abmessung W [mm]6.5
Winkel α [°]66
Weitere Informationen
Hersteller-Nr. R103881220
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
