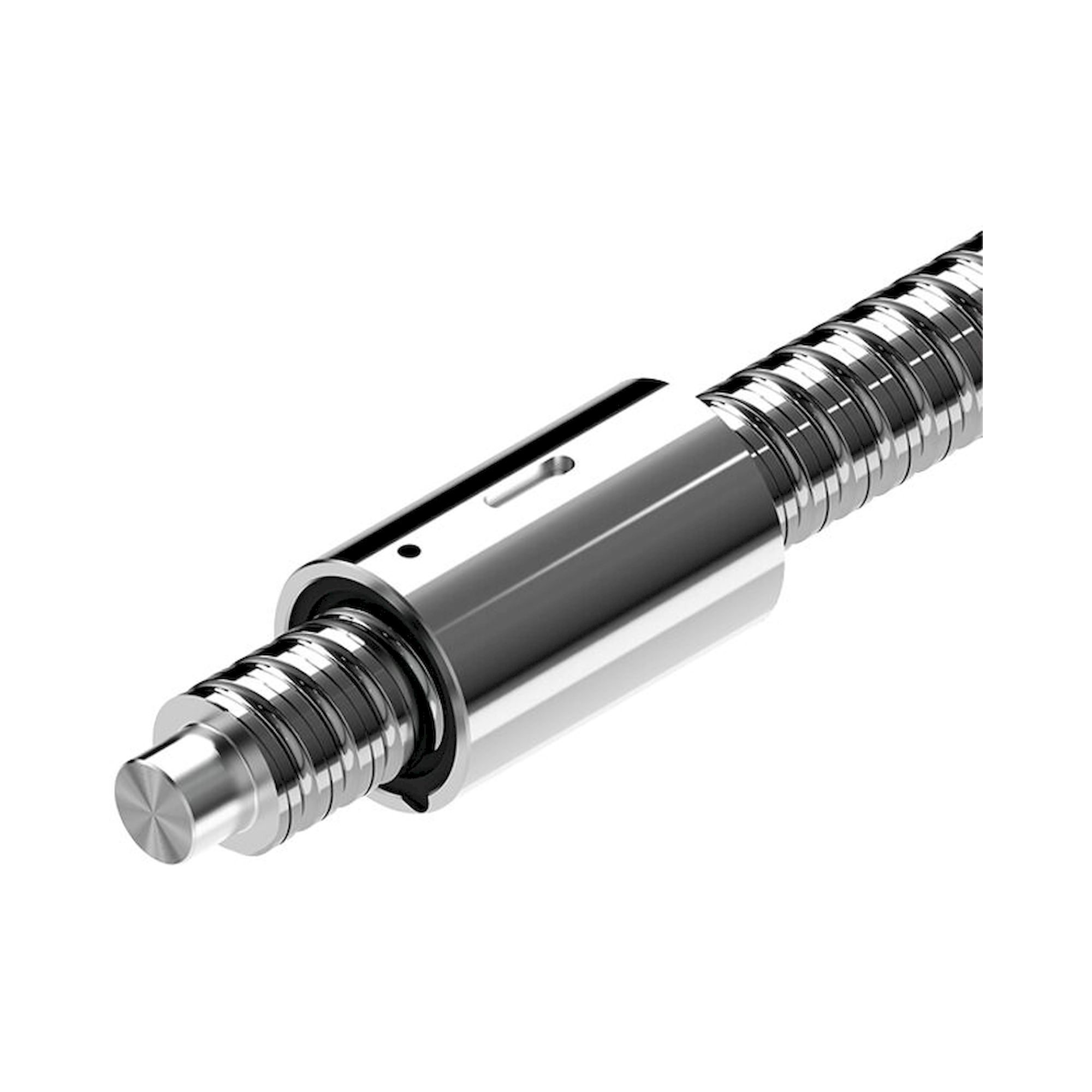

Zylindrische Einzelmutter ZEM-E-K 20x10Rx3-4 für Kugelgewindetrieb - Bosch Rexroth R151214204

Für einen Kugelgewindetrieb mit Spindel-Nenndurchmesser 20 mm und Steigung 10 mm (rechts) ist diese Zylindrische Einzelmutter ZEM-E-K die Antriebsmutter: Jede Umdrehung der Spindel verschiebt das angebaute Maschinenteil um 10 mm, bei einer dynamischen Tragzahl von 16900 N. Die zylindrische Bauform wird in eine Aufnahme eingesetzt, zum Beispiel in das Mutterngehäuse MGA aus Aluminium, das für ZEM-E-S, ZEM-E-K und ZEM-E-A vorgesehen ist.

Sie gehört zur Standard-Baureihe von Bosch Rexroth. Zulässig sind bis 60 m/min Lineargeschwindigkeit und Betriebstemperaturen von -10 °C bis +80 °C.

Vorteile

• Tragzahlen: dynamisch C = 16900 N, statisch C0 = 21300 N (gültig für Toleranzklasse T3 und T5)
• Steigung 10 mm rechtsgängig: 10 mm Hub pro Spindelumdrehung
• 4 Kugelumläufe mit Kugeln Ø 3 mm
• Standarddichtung ab Werk schützt die Kugelbahn vor Schmutz
• Passend zum Mutterngehäuse MGA aus Aluminium
• Lineargeschwindigkeit bis 60 m/min, Betrieb von -10 °C bis +80 °C

Einbauhinweis

Die Mutter läuft nur auf einer Spindel derselben Nenngröße 20 x 10R x 3 - 4. Für die komplette Achse kommen Fest- und Loslager für die Spindelenden im passenden Durchmesser hinzu, die Festlagerung wird mit einer Nutmutter gesichert.
