Bosch Rexroth R155201003. FEM-E-S 16X5LX3-4

Bosch Rexroth
367,13 € 308,51 €
exkl. Versandkosten
Artikel
BRR-R155201003

Hersteller-Nr.
R155201003
Flansch-Einzelmutter FEM-E-S, Größe 16 x 5L x 3 - 4
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

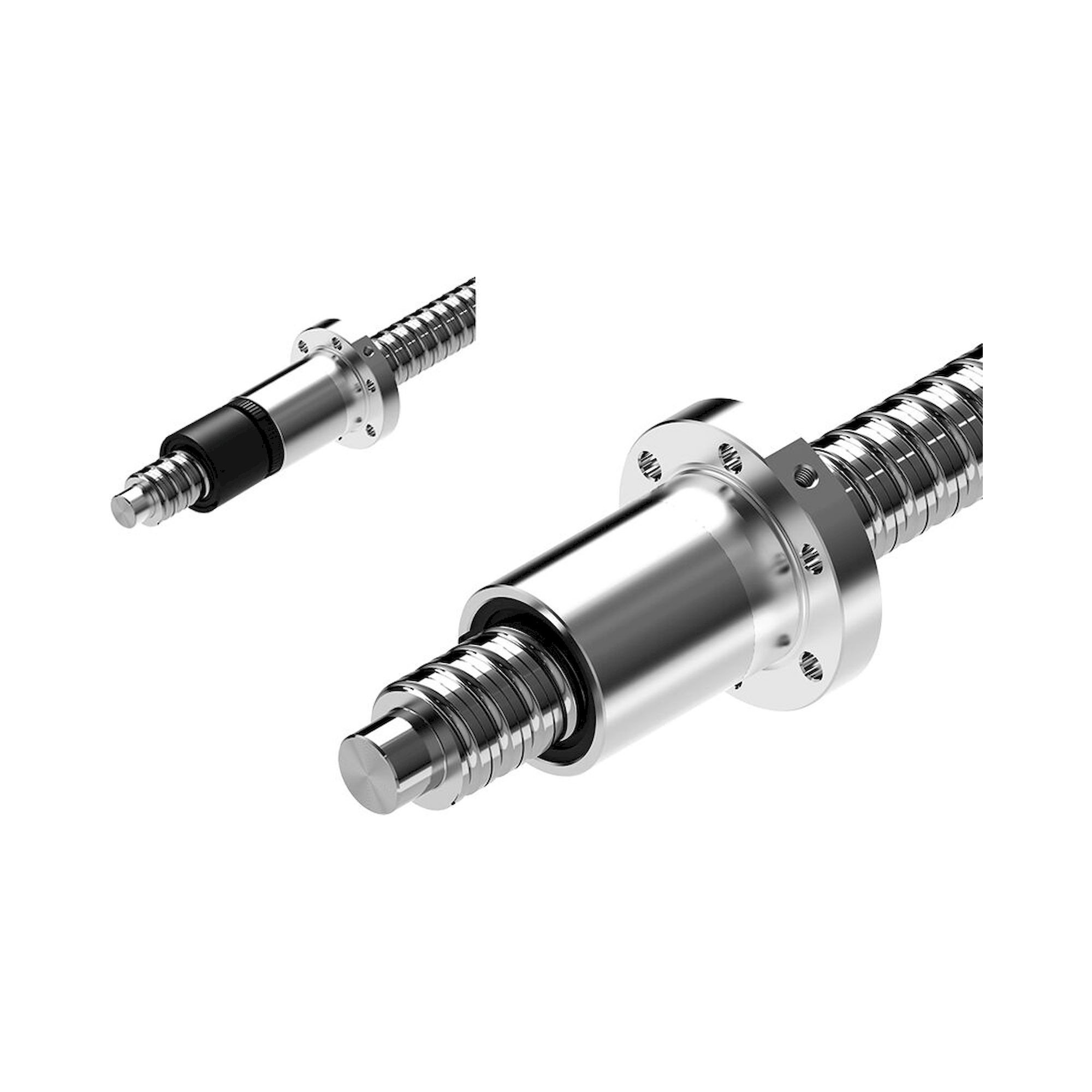

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Flansch-Einzelmutter FEM-E-S mit Standarddichtung und Standardaxialspiel
Nenndurchmesser d0 = 16
Steigung P = 5 (links)
Kugeldurchmesser Dw = 3
Anzahl der Umläufe i = 4
  • Rexroth-Anschlussmaße
  • Mit Dichtungen
  • Teilweise in Linksausführung
  • Vorspannungsklasse: C0, C00, C1, C2, C3
  • Toleranzklasse: T3 (für Größen nach Produktübersicht Spindeln, siehe Allgemeine technische Hinweise und Informationen, „Produktbeschreibung"), T5, T7, T9


Produkteigenschaften
Nenngröße [mm]16 x 5L x 3 - 4
BaureiheStandard-Baureihe
Dynamische Tragzahl C [N]14800
Hinweis dynamische Tragzahl CDie Tragzahlen sind nur gültig für Toleranzklasse T3 und T5. Bei anderen Toleranzklassen bitte den Korrekturfaktor fac (siehe Allgemeine technische Hinweise und Informationen, „Technische Daten“, Technische Hinweise) berücksichtigen.
Maximal zulässige lineare Geschwindigkeit vmax (m/min) [m/min]30
Hinweis maximal zulässige Geschwindigkeit vmaxSiehe „Drehzahlkennwert d0 • n“ (Abschnitt Technische Hinweise) und „Kritische Drehzahl ncr“ (Abschnitt Berechnung und Beispiele)
Lagertemperatur (min. … max.)-15 °C ... +80 °C
Betriebstemperatur (min. … max.)-10 °C ... +80 °C
SteigungsrichtungLinks
MutterntypFEM-E-S Flansch-Einzelmutter
Hinweis zulässige Betriebstemperatur (min. … max.)Les vis à billes peuvent supporter une température de 80 °C en fonctionnement continu, avec des pointes momentanées de jusqu’à 100 °C, la température étant mesurée sur le corps de l’écrou.
BohrbildBB3
Dichtung GewindetriebeMit Dichtungen
Gewicht [kg]0.32
Statische Tragzahl C0 [N]16100
Hinweis statische Tragzahl C0Die Tragzahlen sind nur gültig für Toleranzklasse T3 und T5. Bei anderen Toleranzklassen bitte den Korrekturfaktor fac (siehe Allgemeine technische Hinweise und Informationen, „Technische Daten“, Technische Hinweise) berücksichtigen.
KategorieB
Maximale Betriebstemperatur [°C]+80
Lagertemperature max [°C]+80
Minimale Betriebstemperatur [°C]-10
Lagertemperature min [°C]-15
Abmessung d1 [mm]15
Abmessung D1 g6 [mm]28
Abmessung d2 [mm]12.9
Abmessung D5 [mm]53
Abmessung D6 [mm]40
Abmessung D7 [mm]6.6
Abmessung L [mm]38
Abmessung L10 [mm]26
Abmessung L3 [mm]12
Abmessung L4 [mm]10
Abmessung Sx [mm]5
Winkel φ [°]45
Weitere Informationen
Hersteller-Nr. R155201003
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
