Festlager LAF-C-A 30 für Gewindetrieb, Außen-Ø 80 mm - Bosch Rexroth R159033030

Am Spindelende eines Gewindetriebs der Größe BASA 50 x 10/12/16/20/25/30/40, PLSA 39 x 5/10 nimmt dieses Festlager die Axialkräfte der Spindel auf und legt sie in Längsrichtung fest. Die Tragzahlen für LAF-C-A 30 betragen 47500 N dynamisch und 127000 N statisch, die Grenzdrehzahl bei Fettschmierung liegt bei 2200 min⁻¹.

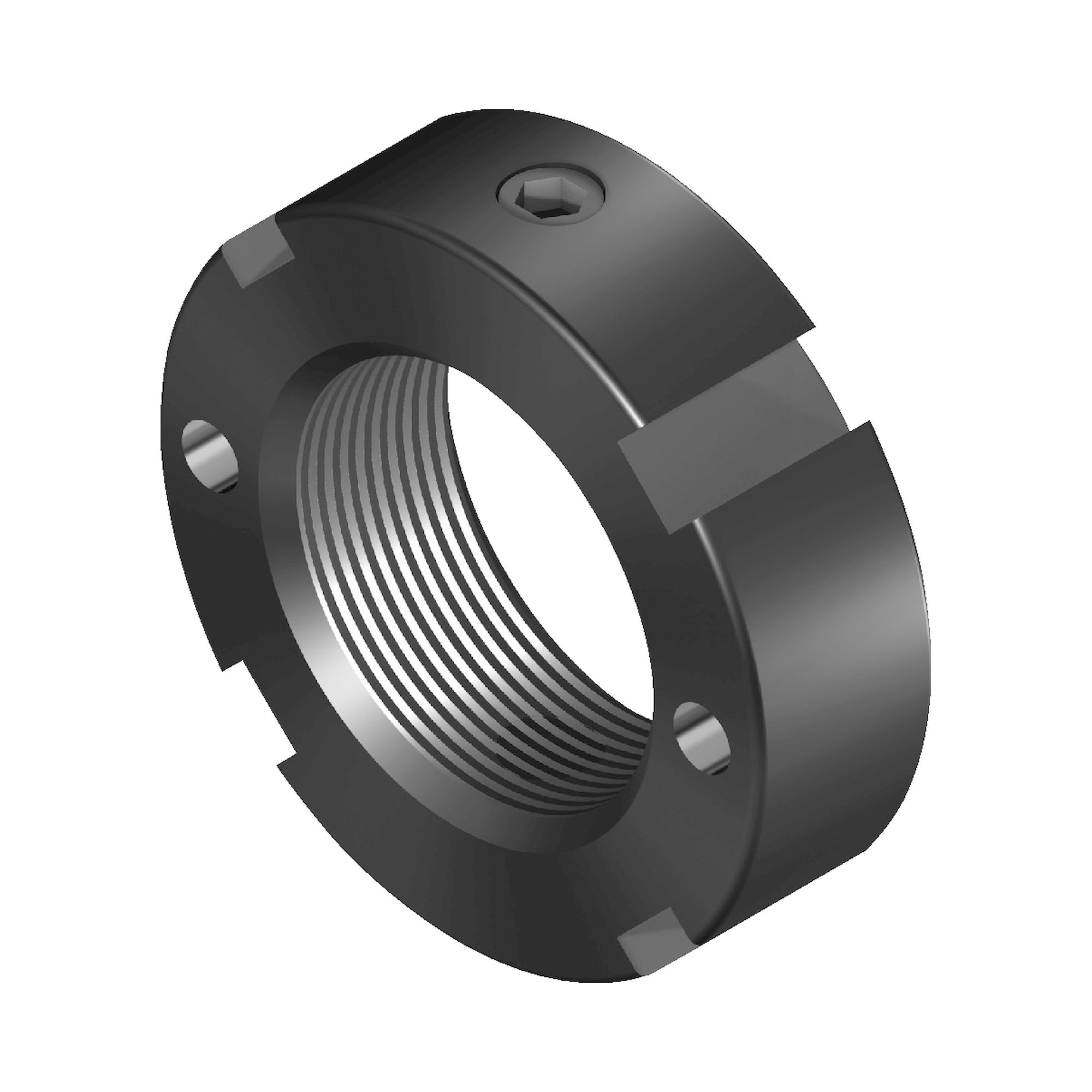

Zur Einheit gehören: Axial-Schrägkugellager LGF, Nutmutter NMA oder NMZ. Sie passt zu Spindelenden der Form 51, 51A, 52, 52A, 81, 81A, 82, 82A, 91, 91A, 92, 92A.

Vorteile

• Dynamische Tragzahl C = 47500 N, statische Tragzahl C0 = 127000 N
• Axiale Lagersteifigkeit RFB 1500 N/μm
• Kippsteifigkeit Rkl 620 Nm/mrad
• Grenzdrehzahl bei Fettschmierung 2200 min⁻¹
• Reibmoment mit Dichtscheibe 0,75 Nm
• Außendurchmesser D 80 mm für die Aufnahmebohrung

Einbauhinweis

Am gegenüberliegenden Spindelende wird ein Loslager eingesetzt, das die Wärmedehnung der Spindel aufnimmt.
