Bosch Rexroth R161924231. Klemmelement KWH 2505 AS3A &

Bosch Rexroth
1.181,11 € 992,53 €
exkl. Versandkosten
Artikel
BRR-R161924231

Hersteller-Nr.
R161924231
Hydraulisches Klemmelement KWH, 25
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

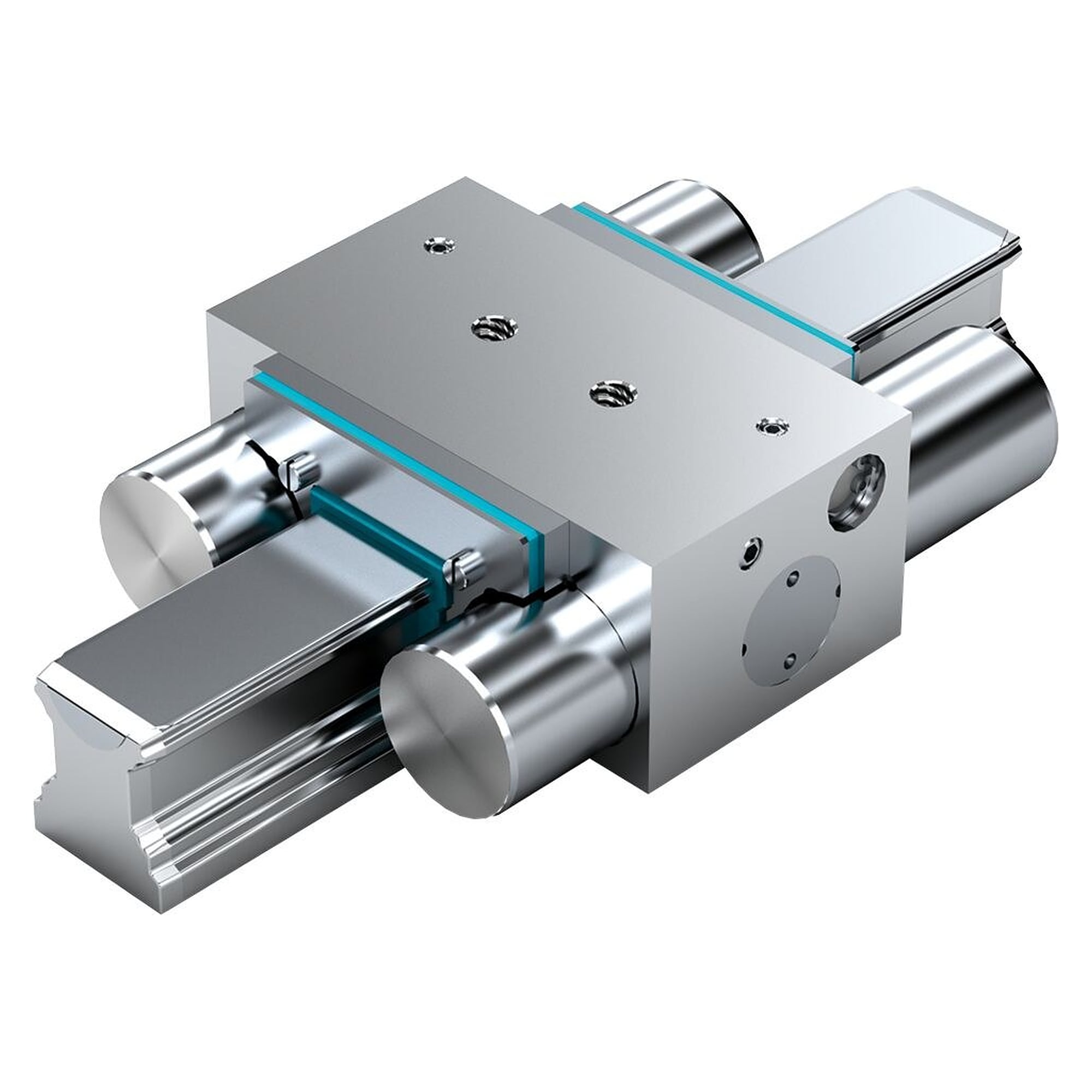

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Hydraulisches Klemmelement KWH*), SLH für Kugelschienenführungen
Größe = 25
Passend für alle Kugelschienen SNS
*)Zimmer GmbH
  • Sehr hohe axiale Haltekräfte
  • Dynamische und statische Stabilisierung in Achsrichtung
  • Kompakte Ausführung, kompatibel zu DIN 645
  • Klemmt mit Druck
  • Passend für alle Kugelschienen SNS
  • Beidseitiges Gewinde für Hydraulikanschluss
  • Massives und steifes Stahlgehäuse, chemisch vernickelt
  • Hohe Positioniergenauigkeit
  • Integrierte Komplettabdichtung
  • Spezielle Druckmembrantechnologie für höchste Funktionssicherheit ohne Druckverlust und Leckage
  • Formschlüssig integrierte und großflächige Kontaktprofile für höchste axiale Steifigkeit
  • 10 Mio. Klemmzyklen (B10d-Wert)


Produkteigenschaften
Zubehör fürFührungswagen
Nenngröße [mm]25
Haltekraft [N]1600
Zulässige Umgebungstemperatur (min. … max.)​0 °C ... +70 °C
Gewicht [kg]0.88
Fußnote 1 HaltekraftDie Prüfung erfolgt im montierten Zustand mit einer öligen Schmierschicht (ISO-VG 68). Zulässige Haltekraft siehe „Technische Daten und Berechnungen".
Hinweis Haltekraft 2100 bar
Fußnote SchluckvolumenPro Klemmvorgang
Schluckvolumen [cm³]0.6
Abmessung A (Profilschienenführungen) [mm]48
Abmessung B1 [mm]92
Abmessung E1 [mm]35
Abmessung E2 (Profilschienenführungen) [mm]50
Abmessung F [mm]12
Abmessung H [mm]40
Abmessung H1 (Profilschienenführungen) [mm]33.5
Abmessung N3 (Profilschienenführungen) [mm]12
Abmessung S2 Gewindedurchmesser (Profilschienenführungen) [mm]M6
Weitere Informationen
Hersteller-Nr. R161924231
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
