Bosch Rexroth R18515292A. Rollenwagen CS RWD-055-FNS-C2-U-2-AS

Bosch Rexroth
1.048,10 € 880,76 €
exkl. Versandkosten
Artikel
BRR-R18515292A

Hersteller-Nr.
R18515292A
Rollenwagen, FNS, Baugröße 55, Stahl CS, Genauigkeit Ultrapräzision, Mittlere Vorspannung
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

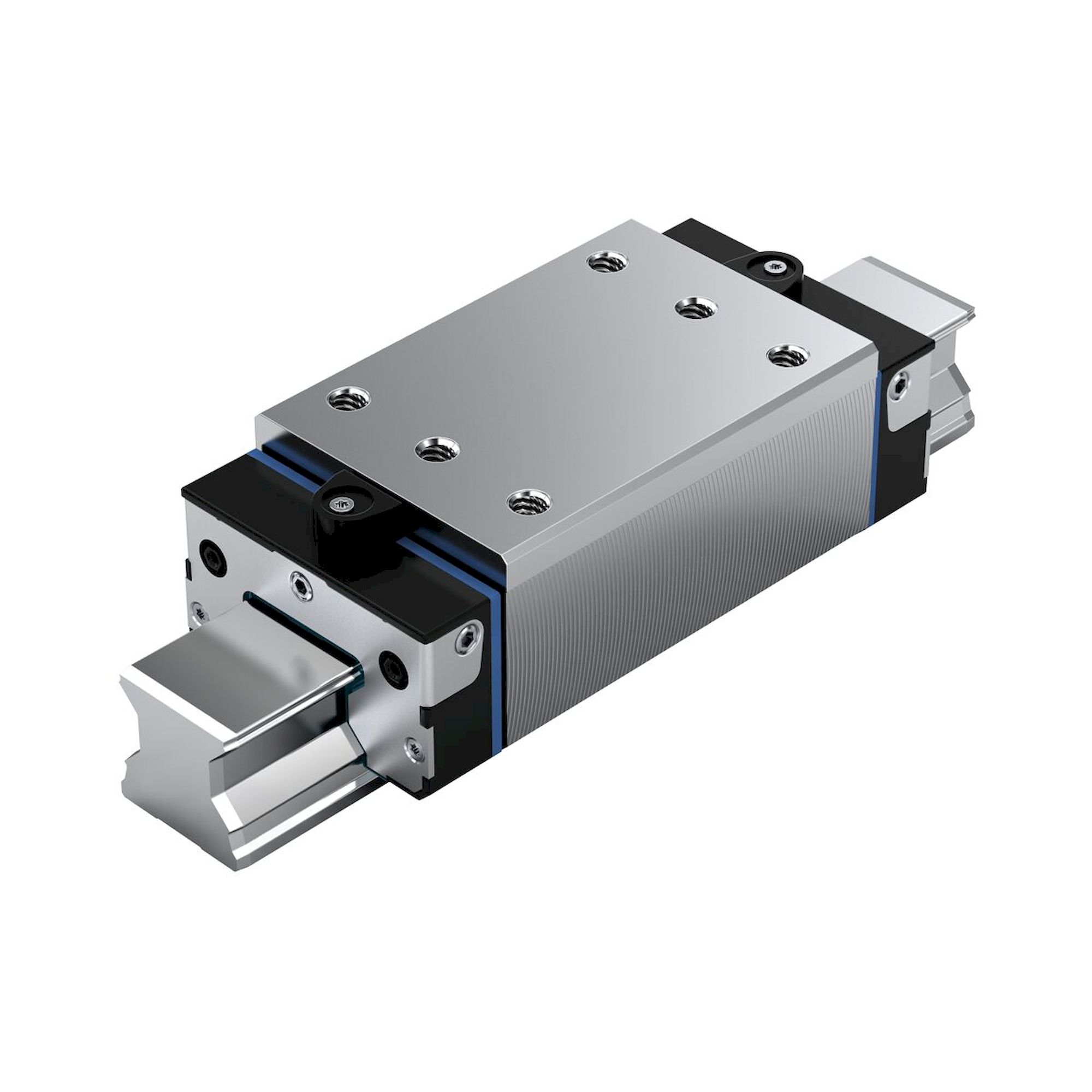

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Rollenwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 55
Bauform FNS: Breite = Flansch, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse UP: Ultrapräzision
Ohne Rollenkette
Konserviert
Ohne Erstbefettung
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 170,7 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Hohe Drehmomentbelastbarkeit
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Höchste Steifigkeit in allen Belastungsrichtungen durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Rollenwagens
  • Uneingeschränkter Austauschbau
  • Beliebige Kombinationsmöglichkeiten aller Führungsschienenausführungen mit allen Rollenwagenvarianten
  • Zubehör stirnseitig am Rollenwagen einfach anschraubbar
  • Schmiernippel allseitig möglich, dadurch wartungsfreundlich
  • Minimale Schmiermengen durch neuartige Kanalgestaltung
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Rollen
  • Aufbauten am Rollenwagen von oben und unten verschraubbar
  • Geringste Federungsschwankungen und höchste Präzision im Ablauf aufgrund der mehrfach optimierten Einlaufgeometrie und der hohen Rollenzahl
  • Der Rollenwagen wird mit der Transportsicherung einfach auf die Schiene aufgeschoben.
  • Integrierte Komplettabdichtung serienmäßig
  • Größen 25 und 65
  • Vorspannungsklassen C1 bis C5
  • Ausführungen mit Dichtung DS, SS oder AS


Produkteigenschaften
AusführungRollenschienenführungen
Nenngröße [mm]55
BauformFNS - Flansch Normal Standardhöhe
BauartRollenwagen Hochpräzision
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseUP - Ultra Präzise
DichtungAS - Doppellippige Dichtung mit verstärkter Längsdichtung
Breite Führungswagen [mm]140
Länge Führungswagen [mm]170.65
Höhe Führungswagen [mm]58
Höhe Führungswagen mit Führungsschiene [mm]70
SchmierungKonserviert
Maximale Beschleunigung amax [m/s²]150
Hinweis maximale Beschleunigung amaxVoraussetzung: Auch bei Betrieb unter Last muss Vorspannung vorhanden sein.
Maximal zulässige lineare Geschwindigkeit vmax [m/s]4
Hinweis DichtungMit integrierter DS-Dichtung
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei niedrigeren Minustemperaturen bitte rückfragen.
Reibungszahl μ0.0004 ... 0.001
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]5.44
Dynamische Tragzahl C50 [N]173000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]140400
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]284700
Dynamisches Torsionstragmoment Mt50 [Nm]5070
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]4120
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]8350
Dynamisches Längstragmoment ML50 [Nm]3210
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]2610
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]5290
Fußnote Reibkraft FRRichtwert der Reibkräfte des kompletten abgedichteten und geölten Rollenwagens.
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]140
Abmessung A1 (Profilschienenführungen) [mm]70
Abmessung A2 (Profilschienensysteme) [mm]53
Abmessung A3 (Profilschienensysteme) [mm]43.5
Abmessung A4 (Profilschienenführung) [mm]63.3
Abmessung B (Profilschienenführungen) [mm]170.65
Abmessung B1 [mm]123.1
Abmessung Durchmesser S5 (Profilschienenführungen)16
Abmessung E1 [mm]116
Abmessung E2 (Profilschienenführungen) [mm]95
Abmessung E3 (Profilschienenführungen) [mm]70
Abmessung E8 (Profilschienenführungen) [mm]74.2
Abmessung E9 (Profilschienenführungen) [mm]18.85
Abmessung H [mm]70
Abmessung H1 (Profilschienenführungen) [mm]58
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]47.85
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]47.55
Abmessung H3 [mm]60
Abmessung K1 (Profilschienenführungen) [mm]21.75
Abmessung K2 (Profilschienenführungen) [mm]24.9
Abmessung N1 (Profilschienenführungen) [mm]18
Abmessung N2 (Profilschienenführungen) [mm]13.7
Abmessung N6 (Profilschienenführungen) [mm]28.7
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 Gewindedurchmesser (Profilschienenführungen) [mm]12.4
Abmessung S2 (Profilschienenführungen)M14
Abmessung S9M5
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M5
Abmessung T1 min [mm]20
Abmessung V1 [mm]12
Hinweis Abmessung TMaß T = Teilung der Rollenschiene
Weitere Informationen
Hersteller-Nr. R18515292A
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
