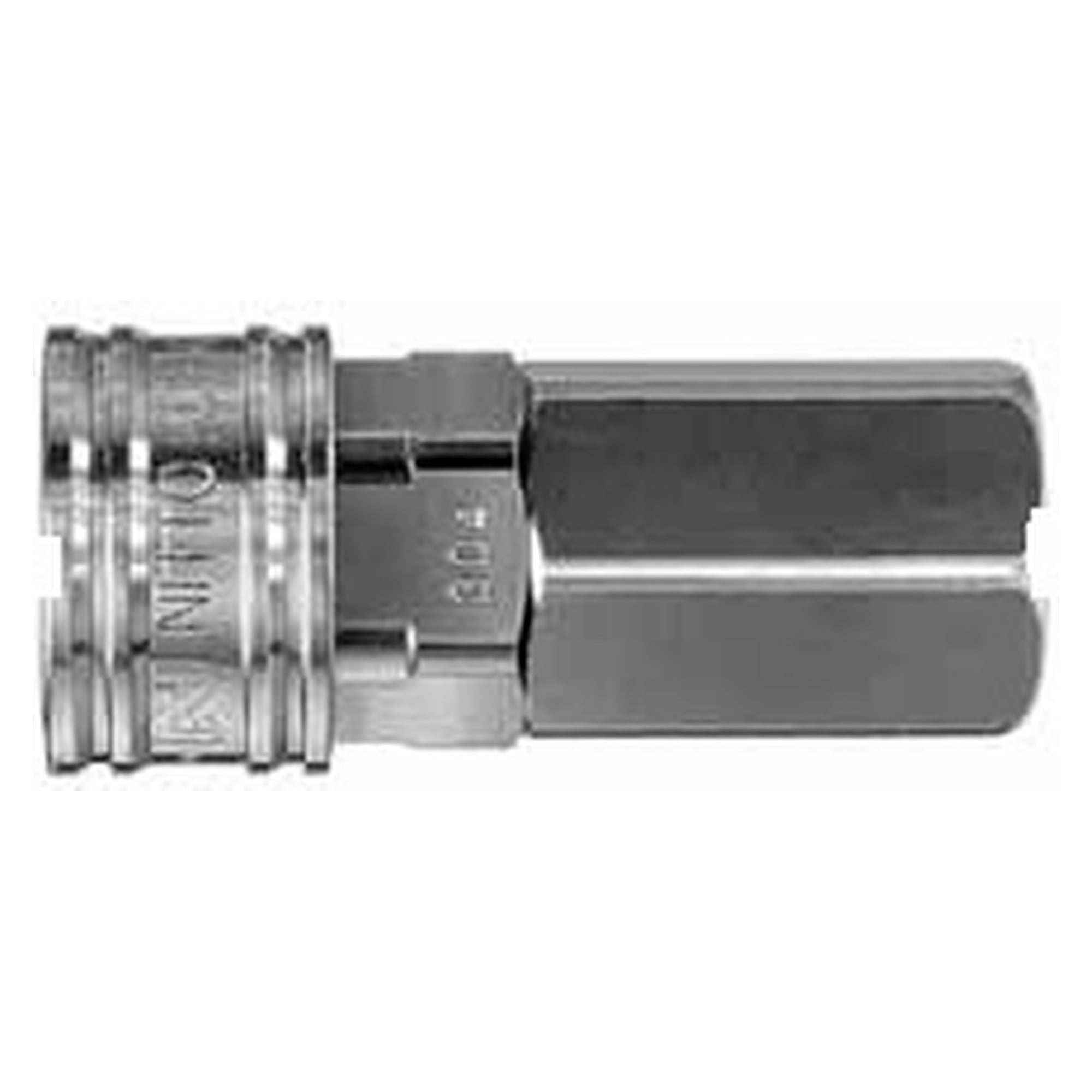

Schnellkupplung Compact Cupla CO-1SF, R 1/8, BSBM - Nitto Kohki 349826787

Bei Temperierkreisen und Laborgeräten fällt jeder Tropfen auf, der beim Trennen ausläuft. Die Compact Cupla von Nitto Kohki führt in Muffe und Stecker je ein automatisches Absperrventil, sodass pro Trennvorgang nur 0,23 ml austreten, und arbeitet dabei bis 1,0 MPa.

• Absperrventile in Muffe und Stecker (Two-way shut-off) begrenzen den Verlust auf 0,23 ml je Trennvorgang und den Lufteintrag auf 0,34 ml je Kupplungsvorgang
• Betriebsdruck bis 1,0 MPa bei einem Außendurchmesser von höchstens 17,5 mm, damit passt die Kupplung in kleine Verrohrungen
• Körper aus Messing oder Edelstahl SUS 304, beide korrosionsbeständig, die Abmessungen sind bei beiden Werkstoffen gleich
• FKM-Dichtung als Standard für -20 °C bis +180 °C, EPDM auf Anfrage für -40 °C bis +150 °C
• Freier Querschnitt von 8,8 mm² bei den Gewinde- und ø6 x ø8 Ausführungen, im gekuppelten Zustand strömt das Medium in beide Richtungen
• Im gekuppelten Zustand bis 0,13 Pa vakuumtauglich

Technische Daten laut Herstellerkatalog

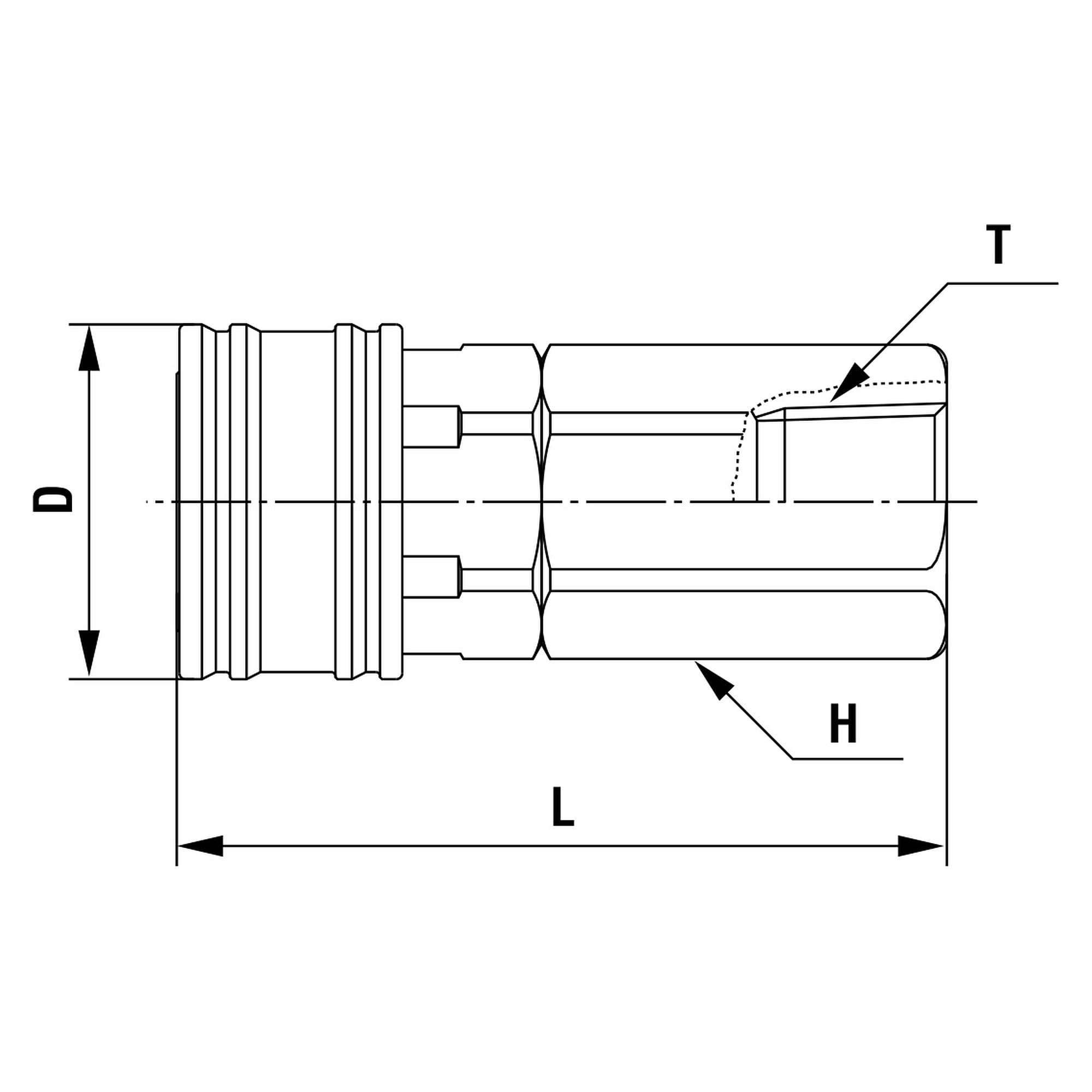

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; D = Außendurchmesser der Muffe; T = Gewinde oder Tüllengröße

Modelle der Baureihe COMPACT CUPLA

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• Kompakter Außendurchmesser von 17.5 mm, dennoch haben Muffe und Stecker eingebaute automatische Absperrventile.
• Muffe und Stecker haben eingebaute automatische Absperrventile.
• Kompakte Bauform mit einem maximalen Außendurchmesser von 17.5 mm.
• Für Kleinrohrleitungen, von der Temperierleitung bis zu wissenschaftlichen Geräten.
• Körperwerkstoffe aus Edelstahl (SUS304) oder Messing, hervorragend korrosionsbeständig.
• Vier Anschlussausführungen ermöglichen den Einsatz in einem breiten Spektrum von Rohrleitungsanwendungen.

Baureihen im Vergleich

Wählen Sie COMPACT CUPLA, wenn die Leitung bei 1.0 MPa {10 kgf/cm2} beidseitig absperren muss: MICRO CUPLA, SMALL CUPLA und SUPER CUPLA arbeiten beim gleichen Druck, sperren aber nur einseitig ab. Gegenüber CUBE CUPLA, wo die Absperrung von der Kombination aus Muffe und Stecker mit oder ohne Ventil abhängt, ist die beidseitige Absperrung hier in jeder Kombination gegeben. Für 1.5 MPa {15 kgf/cm2} und darüber, also den Bereich von HI CUPLA 200, FULL BLOW CUPLA, LINE CUPLA 200, HI CUPLA ACE oder LEVER LOCK CUPLA, ist die Baureihe nicht ausgelegt.

Werkstoffe und Dichtungen

Einsatzbereiche

• Temperierleitungen an Werkzeugen und Anlagen mit häufigem Wechsel
• Labor- und Analysegeräte mit kleinen Leitungsquerschnitten
• Wasserkreise bis 1,0 MPa, geprüft bei 20 °C und 5 °C
• Rohranschluss ø4 x ø6 mm und ø6 x ø8 mm für Polyamid-, Polyolefin- und Fluorkunststoffrohr
• Abzweige in kleinen Verrohrungen mit 1/8 Zoll Gewindeanschluss

Kompatibilität

Muffen und Stecker der Compact Cupla lassen sich unabhängig von der Anschlussart untereinander verbinden, und im gekuppelten Zustand strömt das Medium wahlweise von der Muffen- oder von der Steckerseite. Die Vakuumtauglichkeit bis 0,13 Pa gilt nur im verbundenen Zustand. Bei der Rohrsteckausführung richten sich Betriebsdruck und Temperaturbereich nach Werkstoff und Maßtoleranz des Rohres.

Normen und Konformität

Der Gewindeanschluss ist 1/8 Zoll mit einem maximalen Anzugsmoment von 5 Nm in Messing und 9 Nm in Edelstahl SUS 304, an der Rohrtülle sind es 5 Nm beziehungsweise 7 Nm, als Dichtungswerkstoffe dienen Fluorkautschuk (FKM) und Ethylen-Propylen-Kautschuk (EPDM).

Sicherheits- und Einsatzhinweise

• Lesen Sie vor dem Einsatz unbedingt den am Ende dieses Buches beschriebenen Sicherheitsleitfaden sowie das den Produkten beiliegende Anleitungsblatt.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 31. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
