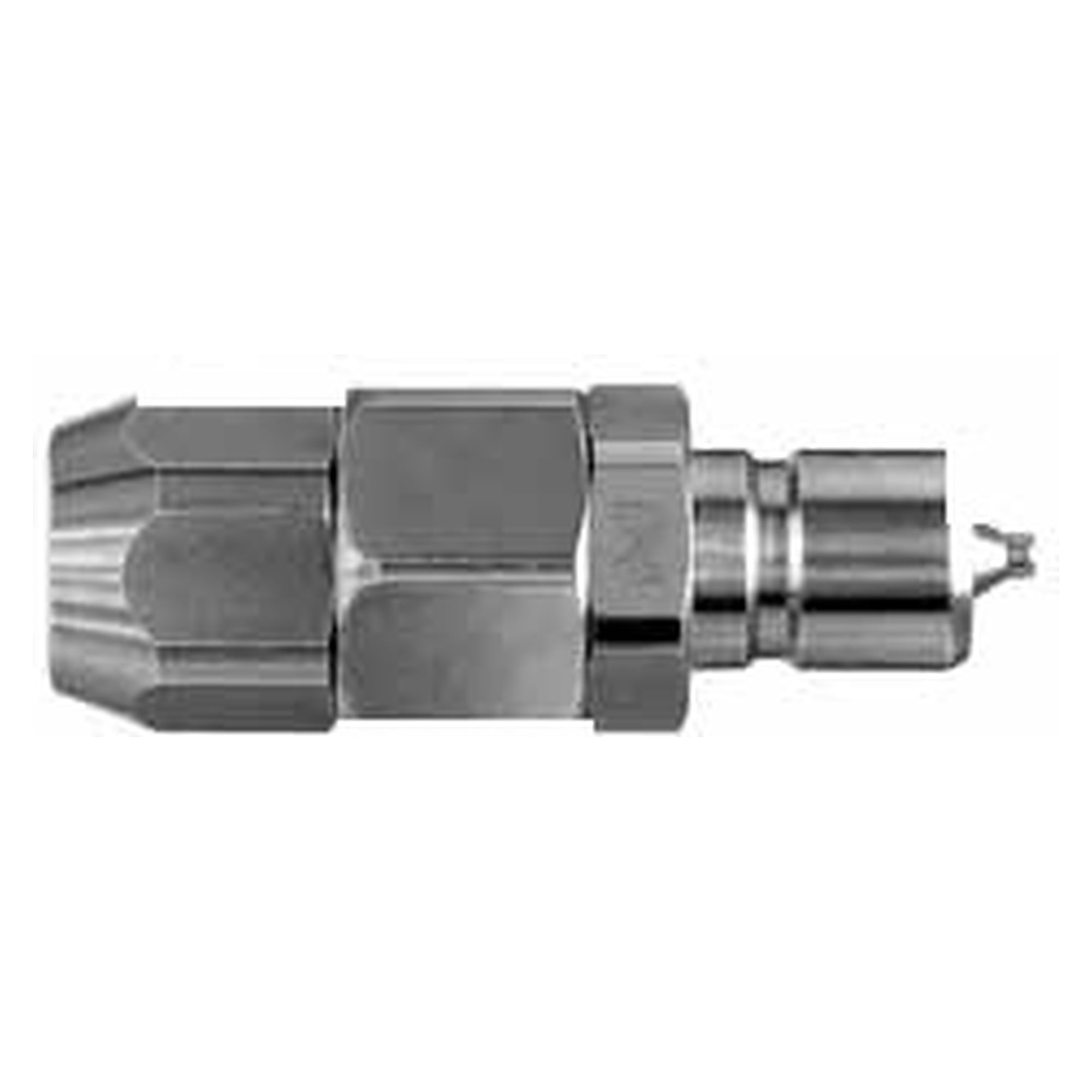

Schnellkupplung Compact Cupla CO-60PN, BSBM - Nitto Kohki 349826805

Bei Temperierkreisen und Laborgeräten fällt jeder Tropfen auf, der beim Trennen ausläuft. Die Compact Cupla von Nitto Kohki führt in Muffe und Stecker je ein automatisches Absperrventil, sodass pro Trennvorgang nur 0,23 ml austreten, und arbeitet dabei bis 1,0 MPa.

• Absperrventile in Muffe und Stecker (Two-way shut-off) begrenzen den Verlust auf 0,23 ml je Trennvorgang und den Lufteintrag auf 0,34 ml je Kupplungsvorgang
• Betriebsdruck bis 1,0 MPa bei einem Außendurchmesser von höchstens 17,5 mm, damit passt die Kupplung in kleine Verrohrungen
• Körper aus Messing oder Edelstahl SUS 304, beide korrosionsbeständig, die Abmessungen sind bei beiden Werkstoffen gleich
• FKM-Dichtung als Standard für -20 °C bis +180 °C, EPDM auf Anfrage für -40 °C bis +150 °C
• Freier Querschnitt von 8,8 mm² bei den Gewinde- und ø6 x ø8 Ausführungen, im gekuppelten Zustand strömt das Medium in beide Richtungen
• Im gekuppelten Zustand bis 0,13 Pa vakuumtauglich

Technische Daten

Einsatzbereiche

• Temperierleitungen an Werkzeugen und Anlagen mit häufigem Wechsel
• Labor- und Analysegeräte mit kleinen Leitungsquerschnitten
• Wasserkreise bis 1,0 MPa, geprüft bei 20 °C und 5 °C
• Rohranschluss ø4 x ø6 mm und ø6 x ø8 mm für Polyamid-, Polyolefin- und Fluorkunststoffrohr
• Abzweige in kleinen Verrohrungen mit 1/8 Zoll Gewindeanschluss

Kompatibilität

Muffen und Stecker der Compact Cupla lassen sich unabhängig von der Anschlussart untereinander verbinden, und im gekuppelten Zustand strömt das Medium wahlweise von der Muffen- oder von der Steckerseite. Die Vakuumtauglichkeit bis 0,13 Pa gilt nur im verbundenen Zustand. Bei der Rohrsteckausführung richten sich Betriebsdruck und Temperaturbereich nach Werkstoff und Maßtoleranz des Rohres.

Normen und Konformität

Der Gewindeanschluss ist 1/8 Zoll mit einem maximalen Anzugsmoment von 5 Nm in Messing und 9 Nm in Edelstahl SUS 304, an der Rohrtülle sind es 5 Nm beziehungsweise 7 Nm, als Dichtungswerkstoffe dienen Fluorkautschuk (FKM) und Ethylen-Propylen-Kautschuk (EPDM).
