2-lagige ESD-Gummimatte, Rolle, grau, 2 mm, 1,22 x 15,2 m - Desco 228435

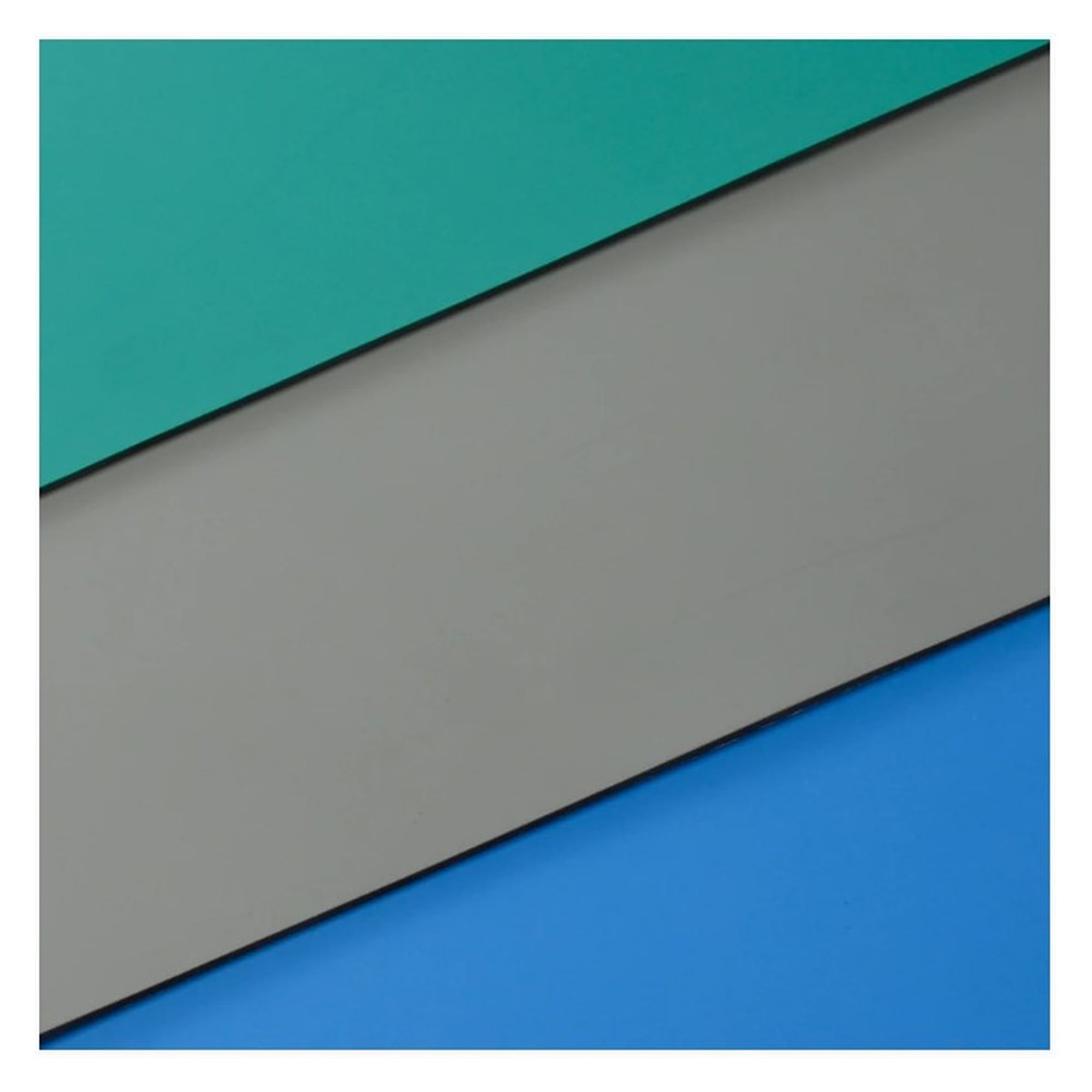

Zweilagige ESD-Gummimatte in grau, 2 mm dick, als Rolle 1,22 x 15,2 m. Ableitfähige Oberschicht mit Rtt 1 x 10^6 bis < 1 x 10^9 Ohm, leitfähige Unterschicht, Rtg unter 1 x 10^9 Ohm. Hitze-, lötkolben- und chemikalienbeständig.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wo gelötet und repariert wird, muss die Arbeitsfläche Hitze aushalten und Ladungen zuverlässig ableiten. Diese zweilagige ESD-Gummimatte in grau (Rolle 1,22 x 15,2 m) verbindet eine ableitfähige Oberschicht mit 1 x 106 bis < 1 x 109 Ohm mit einer leitfähigen Unterschicht und erreicht einen Erdableitwiderstand unter 1 x 109 Ohm.
Vorteile
- Ableitfähige Oberschicht mit 1 x 106 bis < 1 x 109 Ohm Rtt baut Ladungen kontrolliert ab, ohne schlagartige Entladung am Bauteil.
- Leitfähige schwarze Unterschicht verteilt die Ladung über die ganze Fläche zum Erdungspunkt, Rtg unter 1 x 109 Ohm.
- Hitze-, lötkolben- und chemikalienbeständiger Gummi für Arbeitsplätze, an denen gelötet und repariert wird.
- Abklingzeit typisch 0,01 s von 5000 V auf 50 V laut Serienspezifikation.
- Matte Oberfläche, die kaum blendet.
Einsatz
Löt- und Reparaturplätze, Montage und Prüfung elektronischer Baugruppen, Labortische sowie Ablagen auf Regalen und Wagen im EPA.
Normen
Die Serie erfüllt laut Hersteller die Anforderungen von ANSI/ESD S20.20 an Arbeitsflächen. Der Erdableitwiderstand liegt unter dem Grenzwert von 1 x 109 Ohm, den auch IEC 61340-5-1 für Arbeitsflächen vorgibt.
Technische Daten
| Artikelnummer | 228435 |
|---|---|
| Hersteller | Desco |
| Farbe Oberschicht | Grau |
| Format | 1,22 x 15,2 m |
| Aufbau | 2-lagig: ableitfähige Oberschicht, schwarze leitfähige Unterschicht, Oberfläche matt |
| Punkt-zu-Punkt-Widerstand Rtt | 1 x 106 bis < 1 x 109 Ohm (typisch 2 x 108 Ohm) |
| Erdableitwiderstand Rtg | < 1 x 109 Ohm (typisch 8 x 107 Ohm) |
| Abklingzeit | typisch 0,01 s von 5000 V auf 50 V |
| Dicke | 2 mm |
| Härte | min. 60 Shore A |
| Zugfestigkeit | min. 1000 psi (ca. 6,9 MPa) |
| Bruchdehnung | min. 300 % |
| Gewicht | 60 kg |
| Hersteller-Nr. | 228435 |
| Zolltarifnummer | 40169100 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | China |
| Verkaufseinheit | Rolle 1,22 x 15,2 m |
| Höhe | 2 mm |
| Breite | 1220 mm |
| Tiefe | 15200 mm |
| Abmessung | 1,22 x 15,2 m |
| Farbe | Grau |
| Ausführung | ESD (antistatisch) |
| ESD-Eigenschaft | ableitfähig |
Lieferumfang
Eine Rolle 1,22 x 15,2 m. Erdungsdruckknopf und Erdungskabel separat. Jede Matte einzeln an einen Erdungspunkt anschließen, nicht in Reihe schalten. Gewährleistung des Herstellers auf Material- und Verarbeitungsfehler: 90 Tage.
