SCS Iron Man Plus Arbeitsplatzmonitor mit EOS- und Körperspannungserkennung, Doppeldraht - Desco CTC331-WW

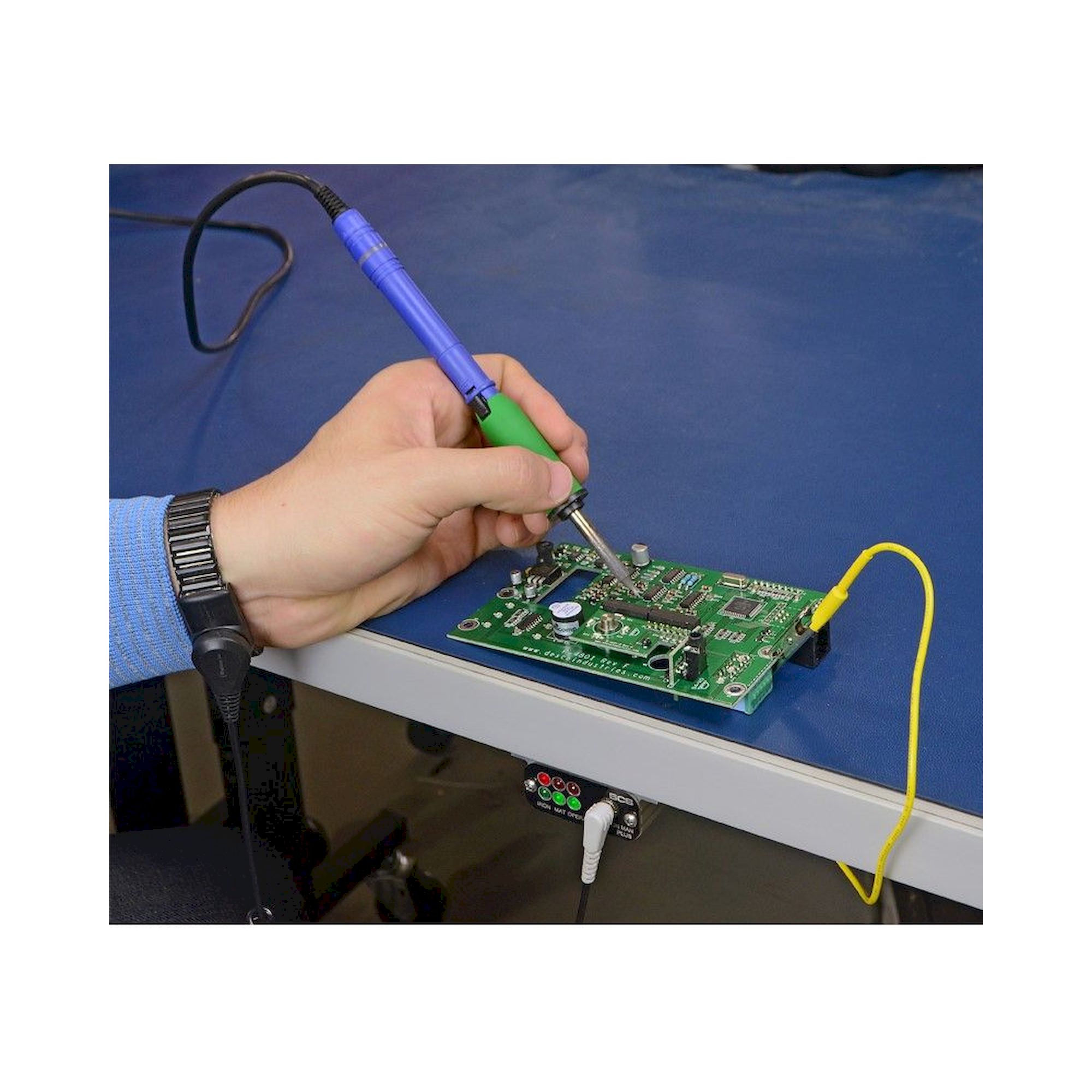

Beim Löten und Schrauben an empfindlichen Baugruppen reicht eine geerdete Person allein nicht aus. Der SCS Iron Man Plus CTC331-WW überwacht dauerhaft die Erdung eines Bedieners mit Doppeldraht-Handgelenkband und einer leitfähigen oder ableitfähigen Arbeitsfläche. Gleichzeitig misst er die Spannung an der Massefläche der Leiterplatte und alarmiert, wenn ein Lötkolben oder Elektroschrauber Überspannungen von ±5 V oder weniger einbringt.

Vorteile

• EOS-Erkennung: Alarm, sobald ein Werkzeug Überspannung auf die Baugruppe überträgt, Schwelle per Trimmpotentiometer einstellbar
• Körperspannungserkennung: blinkende Bediener-LED und Alarm, wenn der Bediener eine für ESD-empfindliche Bauteile gefährliche Spannung erzeugt oder berührt
• Digitale Signalverarbeitung mit niedriger Testspannung von 0,40 V am Bediener
• Miniaturgehäuse 22 x 61 x 66 mm mit Montagelaschen, auch unter der Tischplatte montierbar
• Bedienerbuchse über die Ersatzplatine CTA251 ohne Löten austauschbar
• Netzteil 100 bis 240 V AC mit Steckern für Europa, Großbritannien/Asien und Nordamerika

Einsatz

Handlötplätze, Nacharbeit und Endmontage elektronischer Baugruppen. Die Matte wird über Drahtklemmen angeschlossen, die Mattenüberwachung lässt sich durch Weglassen des Kabels ohne Brücke deaktivieren.

Normen

Die Dauerüberwachung von Bediener und Arbeitsfläche erfüllt ANSI/ESD S20.20 nach ESD TR1.0-01-01.
