WLAN-fähiges USB-Handmikroskop 1,3 MP 20-220x mit Polfilter - Dino-Lite AF4115ZT
Das Dino-Lite AF4115ZT arbeitet am PC über USB und lässt sich mit dem WF-20 ohne Kabel am Tablet oder Smartphone betreiben. Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.
Netto
zzgl. MwSt.
621,18 € inkl. 19 % MwSt., zzgl. Versand
522,00 €
Artikel
AF4115ZT
Hersteller-Nr.
AF4115ZT
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Dino-Lite AF4115ZT arbeitet am PC über USB und lässt sich mit dem WF-20 ohne Kabel am Tablet oder Smartphone betreiben.
Das bringt es in der Praxis
- Sensor mit 1,3 MP und ein Vergrößerungsbereich von 20-220x, damit Detail und Übersicht am selben Gerät möglich sind.
- Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten.
- Messfunktion mit Kalibrierung über das mitgelieferte Kalibrierziel.
- Flexible LED Control schaltet einzelne LED-Segmente, um Schlagschatten und Glanzstellen gezielt wegzunehmen.
- MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.
- WLAN-fähig: mit dem Adapter WF-20 arbeitet das Mikroskop ohne Kabel an Tablet und Smartphone.
Vergrößerung, Arbeitsabstand und Bildfeld
| Vergrößerung | Arbeitsabstand (mm) | Bildfeld X (mm) | Bildfeld Y (mm) | Schärfentiefe (mm) |
|---|---|---|---|---|
| 20 | 60.2 | 19.5 | 15.6 | 2.5 |
| 30 | 33.5 | 13 | 10.4 | 1.8 |
| 40 | 20.9 | 9.8 | 7.8 | 1.5 |
| 50 | 13.9 | 7.8 | 6.3 | |
| 60 | 9.7 | 6.5 | 5.2 | |
| 70 | 7.1 | 5.6 | 4.5 | 1.0 |
| 80 | 5.5 | 4.9 | 3.9 | |
| 90 | 4.5 | 4.3 | 3.5 | |
| 100 | 4.1 | 3.9 | 3.1 | |
| 110 | 4 | 3.6 | 2.8 | |
| 120 | 4.1 | 3.3 | 2.6 | |
| 130 | 4.5 | 3 | 2.4 | |
| 140 | 5 | 2.8 | 2.2 | |
| 150 | 5.6 | 2.6 | 2.1 | |
| 160 | 6.3 | 2.4 | 2 | |
| 170 | 7.1 | 2.3 | 1.8 | |
| 180 | 8 | 2.2 | 1.7 | |
| 190 | 8.9 | 2.1 | 1.6 | |
| 200 | 9.9 | 2 | 1.6 | |
| 210 | 10.9 | 1.9 | 1.5 | |
| 220 | 11.9 | 1.8 | 1.4 | 0.1 |
Werte ohne Frontkappe, Angaben des Herstellers.
Typische Einsätze
- Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
- Qualitätssicherung und Wareneingang: Oberflächenfehler, Grate, Beschichtungen, Maßkontrolle.
- Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.
- Druck und Textil: Rasterpunkte, Faserverlauf, Farbaufbau.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vergrößerung | 20x ~ 220x |
| Arbeitsabstand | Standard |
| Makro-Zoom | Nein |
| Optik | Glas mit Antireflexbeschichtung |
| Sensortyp | CMOS |
| Auflösung | 1,3 Megapixel (1280x1024) |
| Bildrate | 30 fps |
| Beleuchtung | Weiß |
| Anzahl LEDs | 8 |
| LEDs abschaltbar | Ja |
| Flexible LED Control | Ja |
| Polarisationsfilter | Ja, linear |
| Infrarotfilter | IR-Sperrfilter >650 nm |
| Emissionsfilter | Nein |
| Diffusorkappe | Ja, N3C-D im Lieferumfang |
| Messfunktion | Ja |
| Kalibrierung | Ja |
| MicroTouch-Auslöser | Ja |
| Schnittstelle | USB 2,0 |
| Bildstandards | DirectShow, UVC |
| WLAN | WLAN-fähig, benötigt WF-20 (optional) |
| Betriebssystem | Windows 7, 8, 10 & 11, MacOS 10,12 and up |
| Software | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Gehäuse | Composit-/Kunststoffgehäuse |
| Abmessungen | 11,4cm (L) x 3,3cm (D) |
| Gewicht | 111g |
| Kabellänge | 1,8m |
| ESD-sicher | Nein |
| Herkunftsland | Taiwan |
| Garantie | 2 Jahre Herstellergarantie in Europa |
| Zulassungen | CE, FCC, RoHS |
| Lieferumfang | Microscope, Carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- diffuser cap, N3C-E- extension cap, N3C-L- Long cap, N3C-S- Side light cap |
| Hersteller | Dino-Lite |
| Hersteller-Nr. | AF4115ZT |
| EAN | 4712805478163 |
| Zolltarifnummer | 90118000 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Taiwan |
| Werkstoff | ABS Kunststoff |
| Ausführung | TEC |
| ESD-Ausrüstung | USB Mikroskop |
| Zertifikat | RoHS 2011/65/EU |
| Vergrößerung max (x) | 220 |
| Polfilter | Ja |
| Long Working Distance | Nein |
Downloads
Datenblatt
Bedienungsanleitung
Broschüre
Zubehör
Dino-Lite
Kalibrierblätter Standard 50 Stück für Dino-Lite Mikroskope - Dino-Lite CS-21
Art. CS-21
69,60 €
Dino-Lite
Tischstativ mit Feinfokussierung für alle Dino-Lite Mikroskope - Dino-Lite RK-06F
Art. RK-06F
236,40 €
Dino-Lite
Präzisionsstativ mit Schnellverschluss und Anti-Backlash-Fokus - Dino-Lite RK-10F
Art. RK-10F
306,00 €
Weitere 5 Artikel anzeigen
Dino-Lite
Kompaktstativ leicht und tragbar für alle Dino-Lite Mikroskope - Dino-Lite RK-04
Art. RK-04
106,80 €
Dino-Lite
Durchlicht-Tisch mit abnehmbarem Polarisator für Hell- und Dunkelfeld - Dino-Lite BL-ZW2
Art. BL-ZW2
252,00 €
Dino-Lite
WLAN-fähiges USB-Handmikroskop 1,3 MP 10-140x mit Polfilter und LWD - Dino-Lite AF4115ZTL
Art. AF4115ZTL
522,00 €
ESD-Ausführung
Dino-Lite
WLAN-fähiges USB-Handmikroskop 1,3 MP 20-220x mit AMR - Dino-Lite AF4515T-FUW
Art. AF4515T-FUW
570,00 €
Dino-Lite
WLAN-fähiges USB-Handmikroskop 1,3 MP 20-220x mit AMR - Dino-Lite AF4515T-FVW
Art. AF4515T-FVW
570,00 €
Videos
Fragen zum Artikel
Noch eine Frage?
Schreiben Sie uns die Artikelnummer und Ihre Frage, wir klären Detailfragen direkt mit dem Hersteller und antworten in der Regel am nächsten Werktag.
Kunden, die diesen Artikel gekauft haben, auch gekauft
Dino-Lite
WLAN-Handmikroskop 5 MP 10-220x mit Polfilter, AMR, EDOF und EDR, inkl. WF-20, ESD-sicher - Dino-Lite WF7915MZT
Art. WF7915MZT
1.152,00 €
Dino-Lite
Offene Kappe mit Polfilter für AD-Modelle mit Polfilter - Dino-Lite FC-Z-OZ1
Art. FC-Z-OZ1
16,80 €
Dino-Lite

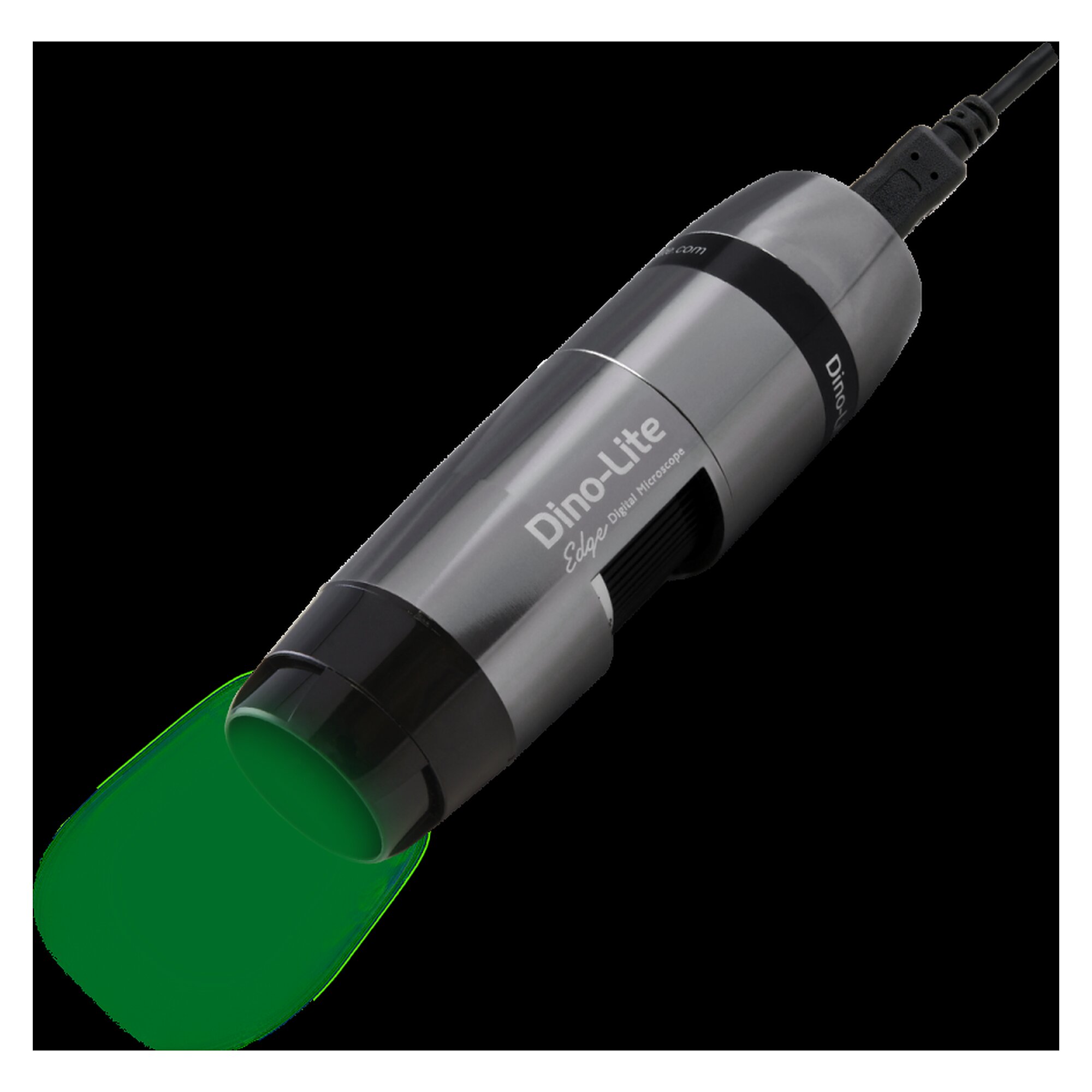

Fluoreszenzmikroskop USB 1,3 MP 20-220x mit AMR - Dino-Lite AM4517MT-GRFBY
