Prüfen am Bauteil statt am Schreibtisch: das Dino-Lite AF7915MZT lässt sich mit dem WF-20 drahtlos einsetzen. Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.
WLAN-fähiges USB-Handmikroskop 5 MP 10-220x mit Polfilter, AMR, EDOF und EDR, ESD-sicher - Dino-Lite AF7915MZT
DINO-LITE
Originalprodukt
B2B Nettopreis
1.135,26 € inkl. MwSt.
954,00 €
Artikel
AF7915MZT
Hersteller-Nr.
AF7915MZT
RoHS 2011/65/EU
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.AF7915MZT
EAN4711203830498
UrsprungslandTaiwan
Zolltarifnummer90118000
ZustandNeu
Artikel
AF7915MZT
Häufig zusammen gekauft
-
Dieser Artikel:
954,00 €
-
WLAN-fähiges USB-Handmikroskop 1,3 MP 700-900x mit AMR - Dino-Lite AF4515T8
624,00 €
-

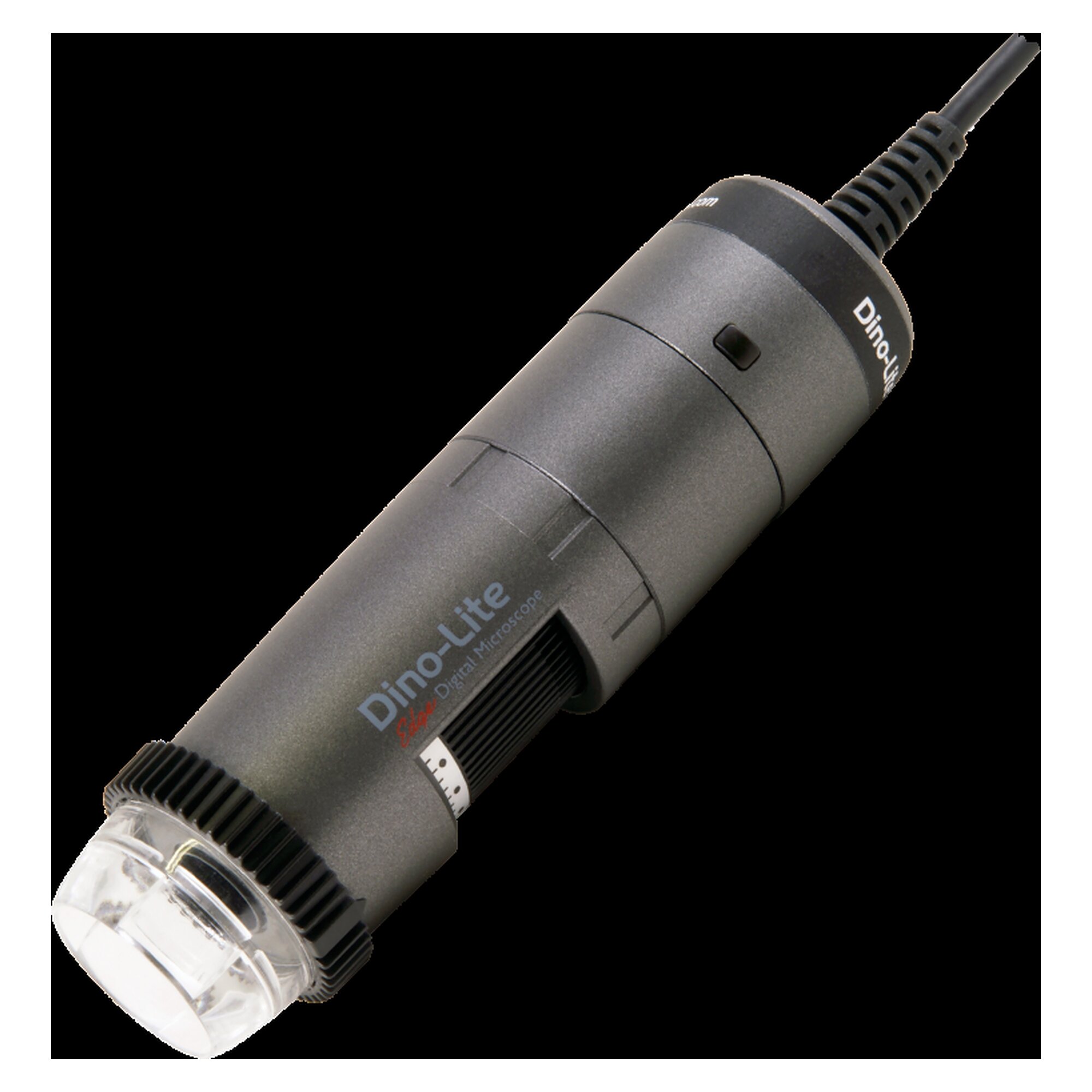

WLAN-fähiges USB-Handmikroskop 1,3 MP 10-330x mit Polfilter und AMR - Dino-Lite AF4535ZTE
582,00 €
Total price
Prüfen am Bauteil statt am Schreibtisch: das Dino-Lite AF7915MZT lässt sich mit dem WF-20 drahtlos einsetzen.
Das bringt es in der Praxis
- Sensor mit 5 MP und ein Vergrößerungsbereich von 10-220x, damit Detail und Übersicht am selben Gerät möglich sind.
- Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten.
- AMR liest die eingestellte Vergrößerung automatisch aus, sodass Messungen ohne Nachkalibrieren stimmen.
- EDOF stapelt Aufnahmen unterschiedlicher Schärfeebenen, EDR unterschiedlicher Belichtungen, so bleiben raue Oberflächen und harte Kontraste durchgezeichnet.
- Flexible LED Control schaltet einzelne LED-Segmente, um Schlagschatten und Glanzstellen gezielt wegzunehmen.
- ESD-sicheres Gehäuse für den Einsatz an EPA-Arbeitsplätzen nach IEC 61340-5-1.
- MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.
- WLAN-fähig: mit dem Adapter WF-20 arbeitet das Mikroskop ohne Kabel an Tablet und Smartphone.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vergrößerung | 10x ~ 220x |
| Arbeitsabstand | Standard |
| Makro-Zoom | Nein |
| Optik | Glas mit Antireflexbeschichtung |
| Sensortyp | CMOS |
| Auflösung | 5,0 Megapixel (2592x1944) |
| Bildrate | 30 fps |
| Beleuchtung | Weiß |
| Anzahl LEDs | 8 |
| LEDs abschaltbar | Ja |
| Flexible LED Control | Ja |
| Polarisationsfilter | Ja, linear |
| Infrarotfilter | IR-Sperrfilter >650 nm |
| Emissionsfilter | Nein |
| Diffusorkappe | Ja, N3C-D im Lieferumfang |
| Vergrößerungsanzeige AMR | Ja |
| Erweiterte Schärfentiefe EDOF | Ja |
| Erweiterter Dynamikumfang EDR | Ja |
| Messfunktion | Ja |
| Kalibrierung | Ja |
| MicroTouch-Auslöser | Ja |
| Vergrößerungsarretierung | Ja |
| Schnittstelle | USB 2,0 |
| Bildstandards | DirectShow, UVC |
| WLAN | WLAN-fähig, benötigt WF-20 (optional) |
| Betriebssystem | Windows 7, 8, 10 & 11, MacOS 10,9 and up |
| Software | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Gehäuse | Metallgehäuse |
| Abmessungen | 11,5cm (L) x 3,4cm (D) |
| Gewicht | 97g |
| Kabellänge | 1,8m |
| ESD-sicher | Ja |
| Herkunftsland | Taiwan |
| Garantie | 2 Jahre Herstellergarantie in Europa |
| Zulassungen | CE, FCC, RoHS |
| Lieferumfang | Microscope, carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- Diffuser cap, N3C-E- Extension cap, N3C-L- Long cap, N3C-S- Side light cap |
Vergrößerung, Arbeitsabstand und Bildfeld
| Vergrößerung | Arbeitsabstand (mm) | Bildfeld X (mm) | Bildfeld Y (mm) | Schärfentiefe (mm) |
|---|---|---|---|---|
| 10 | 142.6 | 39.6 | 29.7 | 26.0 |
| 20 | 60.1 | 19.8 | 14.8 | 7.0 |
| 30 | 33.6 | 13.2 | 9.9 | 3.3 |
| 40 | 21.0 | 9.9 | 7.4 | 2.0 |
| 50 | 14.0 | 7.9 | 5.9 | 1.4 |
| 60 | 9.8 | 6.6 | 4.9 | 1.0 |
| 70 | 7.3 | 5.7 | 4.2 | 0.8 |
| 80 | 5.7 | 4.9 | 3.7 | 0.6 |
| 90 | 4.8 | 4.4 | 3.3 | 0.5 |
| 100 | 4.3 | 4.0 | 3.0 | 0.4 |
| 110 | 4.2 | 3.6 | 2.7 | 0.4 |
| 120 | 4.3 | 3.3 | 2.5 | 0.3 |
| 130 | 4.7 | 3.0 | 2.3 | 0.3 |
| 140 | 5.2 | 2.8 | 2.1 | 0.3 |
| 150 | 5.8 | 2.6 | 2.0 | 0.3 |
| 160 | 6.5 | 2.5 | 1.9 | 0.2 |
| 170 | 7.3 | 2.3 | 1.8 | 0.2 |
| 180 | 8.1 | 2.2 | 1.6 | 0.2 |
| 190 | 9.1 | 2.1 | 1.6 | 0.2 |
| 200 | 10.0 | 2.0 | 1.5 | 0.2 |
| 210 | 11.0 | 1.9 | 1.4 | 0.2 |
| 220 | 12.1 | 1.8 | 1.3 | 0.2 |
Werte ohne Frontkappe, Angaben des Herstellers.
Typische Einsätze
- Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
- Qualitätssicherung und Wareneingang: Oberflächenfehler, Grate, Beschichtungen, Maßkontrolle.
- Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.
- Druck und Textil: Rasterpunkte, Faserverlauf, Farbaufbau.
| Zertifikat | RoHS 2011/65/EU |
|---|---|
| Ausführung | ESD (antistatisch) |
| Hersteller-Nr. | AF7915MZT |
| Hersteller | Dino-Lite |
| Ursprungsland | Taiwan |
| EAN | 4711203830498 |
| ESD-Ausrüstung | USB Mikroskop |
| Gewicht | 0.097000 |
| Zolltarifnummer | 90118000 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Garantie | 2 Jahre |
| Werkstoff | Metall |
| Polfilter | Ja |
| Long Working Distance | Nein |
| Schnittstelle | USB 2.0 |
| Positionserkennung | Nein |
