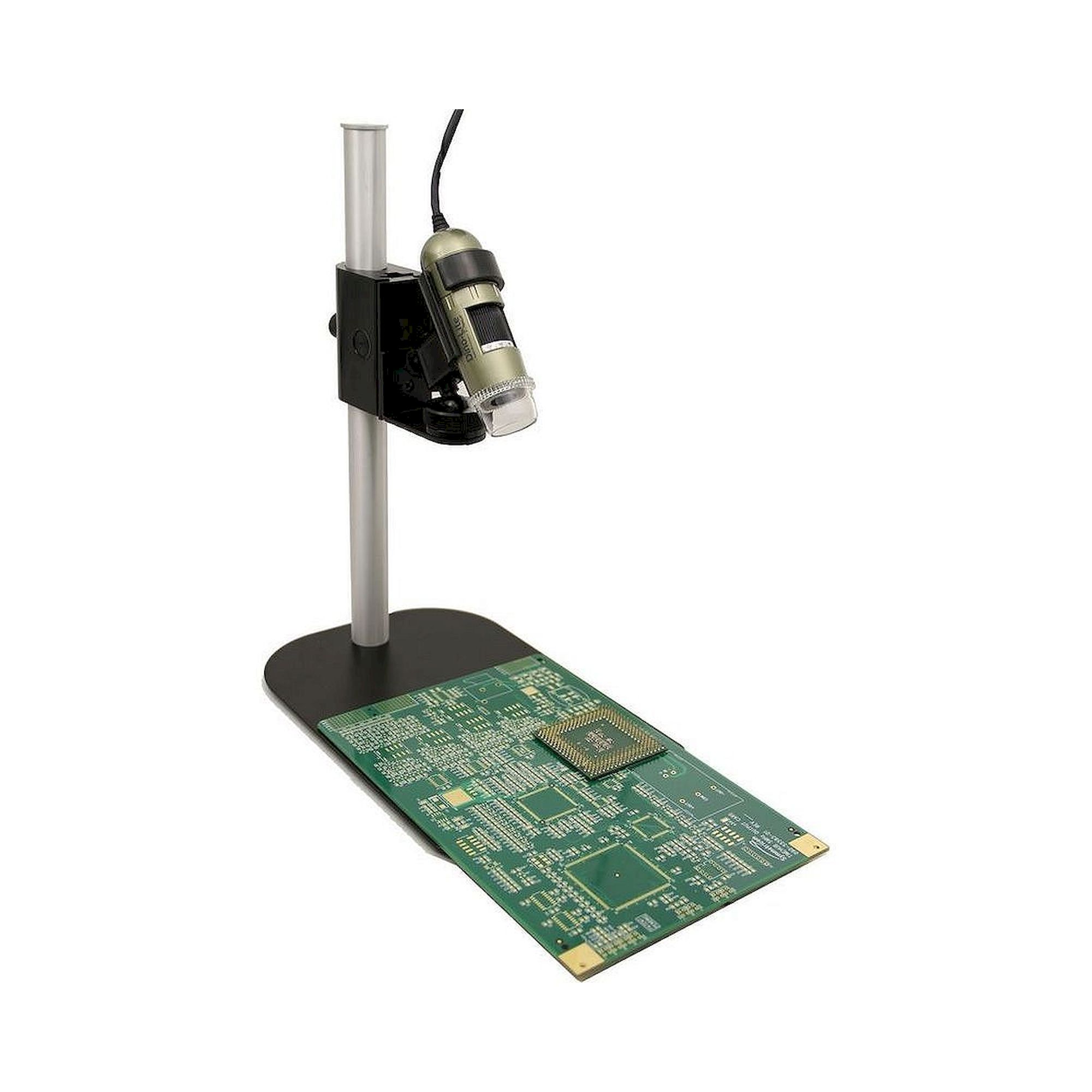

USB-Handmikroskop 1,3 MP 10-90x Polfilter mit langem Arbeitsabstand - Dino-Lite AM4113ZTL
Wer Prüfbefunde belegen muss, fotografiert und misst mit dem Dino-Lite AM4113ZTL direkt am Objekt. Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.
Netto
zzgl. MwSt.
465,53 € inkl. 19 % MwSt., zzgl. Versand
391,20 €
Artikel
AM4113ZTL
Hersteller-Nr.
AM4113ZTL
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wer Prüfbefunde belegen muss, fotografiert und misst mit dem Dino-Lite AM4113ZTL direkt am Objekt.
Das bringt es in der Praxis
- Sensor mit 1,3 MP und ein Vergrößerungsbereich von 10-90x, damit Detail und Übersicht am selben Gerät möglich sind.
- Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten.
- Großer Arbeitsabstand lässt Platz für Pinzette, Lötkolben oder Sonde zwischen Optik und Objekt.
- Messfunktion mit Kalibrierung über das mitgelieferte Kalibrierziel.
- MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.
- WLAN-fähig: mit dem Adapter WF-10 arbeitet das Mikroskop ohne Kabel an Tablet und Smartphone.
Vergrößerung, Arbeitsabstand und Bildfeld
| Vergrößerung | Arbeitsabstand (mm) | Bildfeld X (mm) | Bildfeld Y (mm) | Schärfentiefe (mm) |
|---|---|---|---|---|
| 20 | 151.0 | 19.6 | 15.6 | 6 |
| 30 | 101.0 | 13.0 | 10.4 | 3.4 |
| 40 | 77.2 | 9.8 | 7.8 | 2.2 |
| 50 | 64.1 | 7.8 | 6.3 | 1.65 |
| 60 | 56.2 | 6.5 | 5.2 | . |
| 70 | 51.3 | 5.6 | 4.5 | . |
| 80 | 48.3 | 4.9 | 3.9 | . |
| 90 | 46.6 | 4.3 | 3.5 | 0.8 |
Werte ohne Frontkappe, Angaben des Herstellers.
Typische Einsätze
- Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
- Qualitätssicherung und Wareneingang: Oberflächenfehler, Grate, Beschichtungen, Maßkontrolle.
- Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.
- Druck und Textil: Rasterpunkte, Faserverlauf, Farbaufbau.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vergrößerung | 10x ~ 90x |
| Arbeitsabstand | Groß (LWD) |
| Makro-Zoom | Nein |
| Optik | Glas mit Antireflexbeschichtung |
| Sensortyp | CMOS |
| Auflösung | 1,3 Megapixel (1280x1024) |
| Bildrate | 30 fps |
| Beleuchtung | Weiß |
| Anzahl LEDs | 8 |
| LEDs abschaltbar | Ja |
| Polarisationsfilter | Ja, linear |
| Infrarotfilter | IR-Sperrfilter >650 nm |
| Emissionsfilter | Nein |
| Diffusorkappe | Nein |
| Messfunktion | Ja |
| Kalibrierung | Ja |
| MicroTouch-Auslöser | Ja |
| Vergrößerungsarretierung | Ja |
| Schnittstelle | USB 2,0 |
| Bildstandards | DirectShow, UVC |
| WLAN | WLAN-fähig, benötigt WF-10 (optional) |
| Betriebssystem | Windows 7, 8, 10 & 11, MacOS 10,9 and up |
| Software | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Gehäuse | Composit-/Kunststoffgehäuse |
| Abmessungen | 10,5cm (L) x 3,2cm (D) |
| Gewicht | 105g |
| Kabellänge | 1,8m |
| ESD-sicher | Nein |
| Herkunftsland | Taiwan |
| Garantie | 2 Jahre Herstellergarantie in Europa |
| Zulassungen | CE, FCC, RoHS |
| Lieferumfang | Microscope, carry pouch, software CD, calibration target, ZT-Z-CC1 cap closure, user manual |
| Hersteller | Dino-Lite |
| Hersteller-Nr. | AM4113ZTL |
| EAN | 4712805478095 |
| Zolltarifnummer | 90118000 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Taiwan |
| Werkstoff | ABS Kunststoff |
| Ausführung | TEC |
| ESD-Ausrüstung | USB Mikroskop |
| Zertifikat | RoHS 2011/65/EU |
| Vergrößerung max (x) | 90 |
| Polfilter | Ja |
| Long Working Distance | Ja |
Downloads
Datenblatt
Bedienungsanleitung
