Wer Prüfbefunde belegen muss, fotografiert und misst mit dem Dino-Lite AM4115ZTW direkt am Objekt. Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.
USB-Edge-Mikroskop 1,3 MP 2-50x Makro mit Polfilter - Dino-Lite AM4115ZTW
DINO-LITE
Originalprodukt
B2B Nettopreis
629,75 € inkl. MwSt.
529,20 €
Artikel
AM4115ZTW
Hersteller-Nr.
AM4115ZTW
RoHS 2011/65/EU
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.AM4115ZTW
EAN4712805478064
UrsprungslandTaiwan
Zolltarifnummer90118000
ZustandNeu
Artikel
AM4115ZTW
Häufig zusammen gekauft
-
Dieser Artikel:
529,20 €
-
WLAN-fähiges USB-Handmikroskop 5 MP 10-220x mit Polfilter, AMR, EDOF und EDR, ESD-sicher - Dino-Lite AF7915MZT
954,00 €
-
Highspeed-Digitalmikroskop VGA 10-70x mit LWD - Dino-Lite AM5216TF
505,20 €
Total price
Wer Prüfbefunde belegen muss, fotografiert und misst mit dem Dino-Lite AM4115ZTW direkt am Objekt.
Das bringt es in der Praxis
- Sensor mit 1,3 MP und ein Vergrößerungsbereich von 10-50x, damit Detail und Übersicht am selben Gerät möglich sind.
- Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten.
- Messfunktion mit Kalibrierung über das mitgelieferte Kalibrierziel.
- MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.
- WLAN-fähig: mit dem Adapter WF-10 arbeitet das Mikroskop ohne Kabel an Tablet und Smartphone.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vergrößerung | 10x ~ 50x |
| Arbeitsabstand | Standard |
| Makro-Zoom | Nein |
| Optik | Glas mit Antireflexbeschichtung |
| Sensortyp | CMOS |
| Auflösung | 1,3 Megapixel (1280x1024) |
| Bildrate | 30 fps |
| Beleuchtung | Weiß |
| Anzahl LEDs | 8 |
| LEDs abschaltbar | Ja |
| Polarisationsfilter | Ja, linear |
| Infrarotfilter | IR-Sperrfilter >650 nm |
| Emissionsfilter | Nein |
| Diffusorkappe | Ja, N3C-D im Lieferumfang |
| Messfunktion | Ja |
| Kalibrierung | Ja |
| MicroTouch-Auslöser | Ja |
| Vergrößerungsarretierung | Ja |
| Schnittstelle | USB 2,0 |
| Bildstandards | DirectShow, UVC |
| WLAN | WLAN-fähig, benötigt WF-10 (optional) |
| Betriebssystem | Windows 7, 8, 10 & 11, MacOS 10,9 and up |

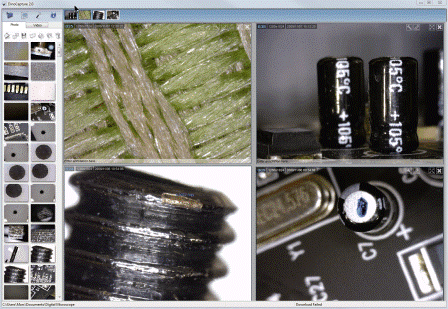

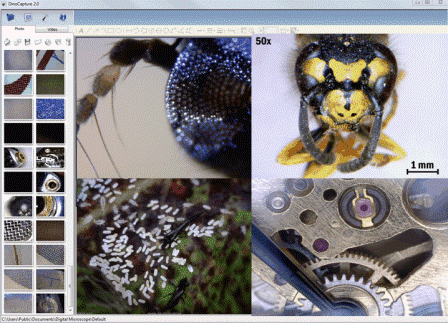

| Software | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Gehäuse | Composit-/Kunststoffgehäuse |
| Abmessungen | 10,5cm (L) x 3,2cm (D) |
| Gewicht | 100g |
| Kabellänge | 1,8m |
| ESD-sicher | Nein |
| Herkunftsland | Taiwan |
| Garantie | 2 Jahre Herstellergarantie in Europa |
| Zulassungen | CE, FCC, RoHS |
| Lieferumfang | Microscope, carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- diffuser cap, N3C-E- Extension cap, N3C-L- Long cap, N3C-S- Side light cap |
Vergrößerung, Arbeitsabstand und Bildfeld
| Vergrößerung | Arbeitsabstand (mm) | Bildfeld X (mm) | Bildfeld Y (mm) | Schärfentiefe (mm) |
|---|---|---|---|---|
| 15 | 182 | 30 | 24 | 39 |
| 20 | 119 | 23 | 19 | 21 |
| 30 | 64 | 15 | 12 | 9 |
| 40 | 42 | 11 | 9 | 5 |
| 50 | 14 | 9 | 7 | 3 |
| 5 | 156 | 98 | 78 | 250 |
| 10 | 68 | 41 | 33 | 51 |
| 15 | 39 | 31 | 25 | 22 |
| 20 | 25 | 25 | 20 | 13 |
| 30 | 11 | 14 | 11 | 6 |
Werte ohne Frontkappe, Angaben des Herstellers.
Typische Einsätze
- Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
- Qualitätssicherung und Wareneingang: Oberflächenfehler, Grate, Beschichtungen, Maßkontrolle.
- Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.
- Druck und Textil: Rasterpunkte, Faserverlauf, Farbaufbau.
| Zertifikat | RoHS 2011/65/EU |
|---|---|
| Ausführung | TEC |
| Hersteller-Nr. | AM4115ZTW |
| Hersteller | Dino-Lite |
| Ursprungsland | Taiwan |
| EAN | 4712805478064 |
| ESD-Ausrüstung | USB Mikroskop |
| Gewicht | 0.100000 |
| Zolltarifnummer | 90118000 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Garantie | 2 Jahre |
| Werkstoff | ABS Kunststoff |
| Polfilter | Ja |
| Long Working Distance | Nein |
| Schnittstelle | USB 2.0 |
