Der Drehmoment-Adapter 4-9610-ETB verbindet einen 1/4 Zoll Sechskant-Bit mit einem 1/4 Zoll Vierkant-Antrieb und löst bei 10,0 Nm mit einer Toleranz von +/-10% sicher aus. Nach DIN 3126 und DIN 3120 gefertigt, ist er für min. 20.000 Klicks ausgelegt.
Drehmoment-Adapter 10,0 Nm mit 1/4 Zoll Sechskant-Aufnahme und 1/4 Zoll Vierkant-Abtrieb - Bernstein 4-9610-ETB
BERNSTEIN
Originalprodukt
B2B Nettopreis
70,28 € inkl. MwSt.
59,06 €
Artikel
BS-4-9610-ETB
Hersteller-Nr.
4-9610-ETB
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.4-9610-ETB
EAN4250838535793
Zolltarifnummer82041100
ZustandNeu
Artikel
BS-4-9610-ETB
Häufig zusammen gekauft
-
Dieser Artikel:
59,06 €
-
Drehmoment-Adapter 12,0 Nm beidseitig 3/8 Zoll Vierkant, hohe Wiederholgenauigkeit - Bernstein 4-9612-ETC
58,15 €
-
Gabelringschlüssel-Satz 12-teilig 6 bis 22 mm nach DIN 3113, Chrom-Vanadium - Bernstein 6-600
30,46 €
Total price
Wo ein Bit-Halter auf eine Vierkant-Ratsche treffen muss, schafft der Adapter 4-9610-ETB die passende Verbindung und hält dabei ein Anziehdrehmoment von 10,0 Nm exakt ein.
Vorteile
- Voreingestelltes Anziehdrehmoment 10,0 Nm mit Toleranz +/-10%, geprüft für min. 20.000 Klicks.
- 1/4 Zoll Sechskant-Bitaufnahme nach DIN 3126 trifft auf 1/4 Zoll Vierkant-Abtrieb nach DIN 3120.
- Keine Drehmomententriegelung beim Lösen, dadurch 30% höheres Drehmoment ohne Zusatzwerkzeug.
- Ein Überdrehen der Schraube ist durch das patentierte Kernwellen-System konstruktiv ausgeschlossen.
- Kompakte Bauform mit 44,5 mm Gesamtlänge und 91 g Gewicht für den Einsatz an jeder Werkbank.
Technische Daten
| Merkmal | Wert |
|---|---|
| Auslösung | voreingestellt, für min. 20.000 Klicks |
| Toleranz | +/-10% (Werkszertifikat auf Anforderung) |
| Anziehdrehmoment | 10,0 Nm / 101,9 kgf·cm / 88,5 in-lb |

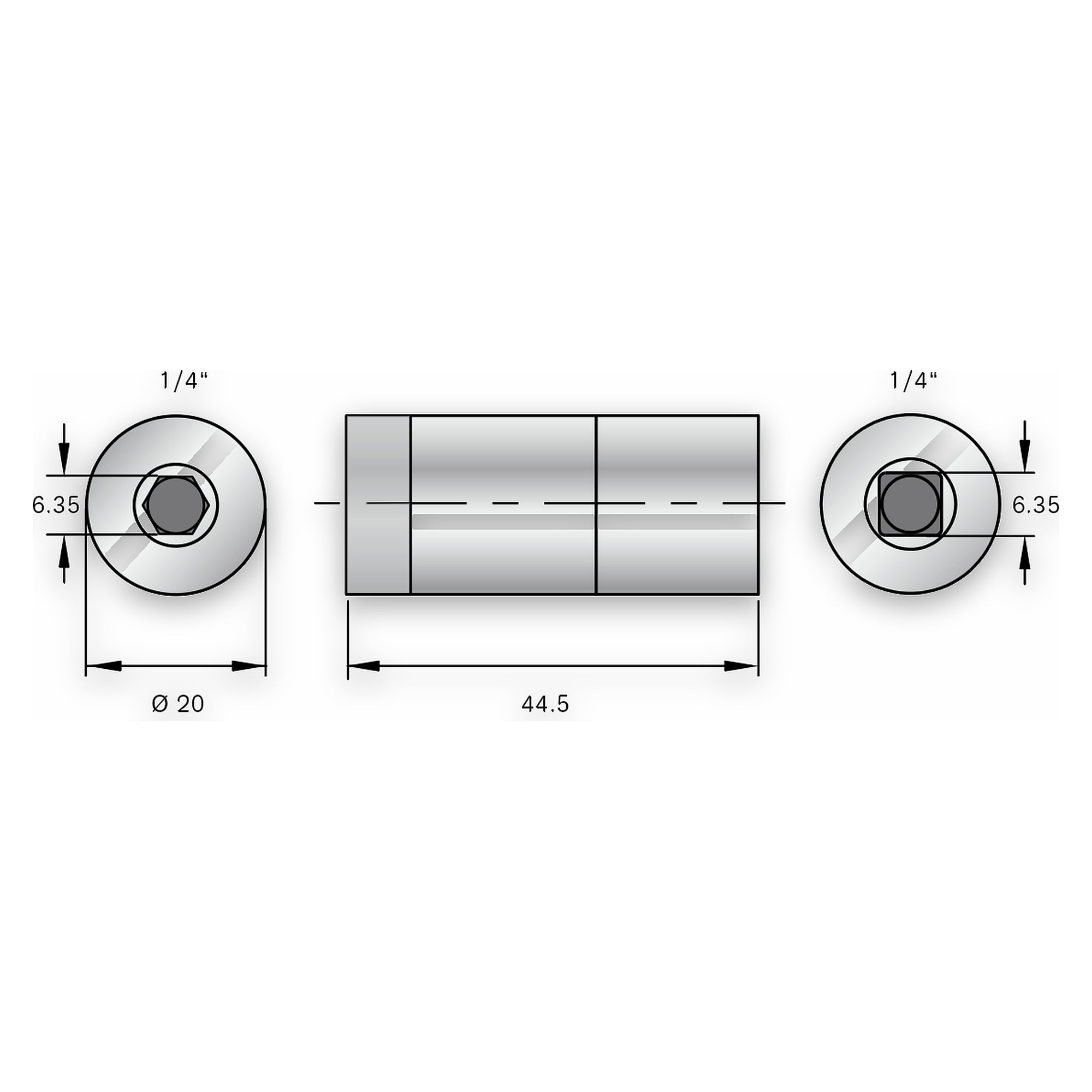

| Bit-Magnet-Aufnahme | 1/4 Zoll Sechskant 6,35 mm (DIN 3126) |
| Abtrieb | 1/4 Zoll Vierkant (DIN 3120) |
| Material | legierter Stahl |
| Adapter-Durchmesser | 20 mm |
| Fertigung | nach DIN 3126 und DIN 3120 |
| Gesamtlänge | 44,5 mm |
| Gewicht | 91 g |
Anwendung
- Montage elektronischer Geräte und Baugruppen mit definiertem Anziehdrehmoment.
- Schnellwechselsysteme und Roboterstationen in der Fertigung.
- Prozesssichere Verschraubung in Luft- und Raumfahrt sowie Medizintechnik.
Normen und Lieferdaten
- Adapter geprüft nach DIN EN ISO 6789
- Aufnahme und Abtrieb nach DIN 3126/3120
- EAN 4250838535793
- Zolltarifnummer 82041100
- Ursprungsland Taiwan
| Norm | DIN 3120, DIN 3126, DIN EN ISO 6789 |
|---|---|
| Hersteller-Nr. | 4-9610-ETB |
| Hersteller | Bernstein |
| EAN | 4250838535793 |
| Gewicht | 0.091000 |
| Zolltarifnummer | 82041100 |
| GPSR Herstellerdaten | BERNSTEIN Werkzeugfabrik Industriehof Trecknase 1 DE-42897 Remscheid www.bernstein-werkzeuge.de |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
