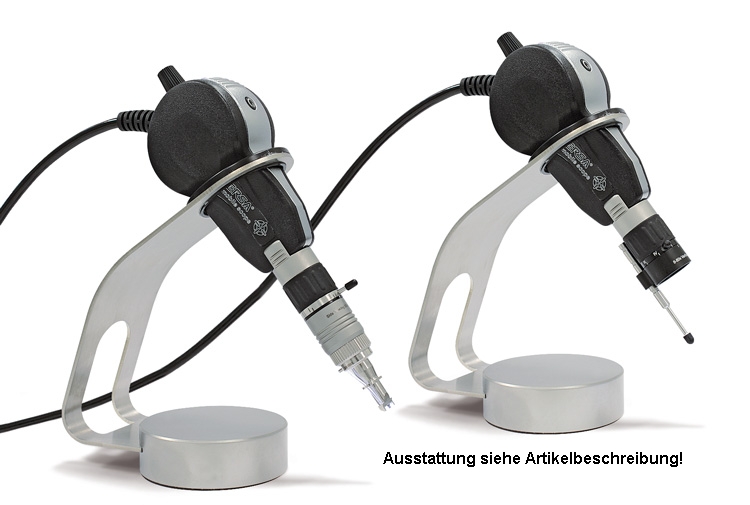

Inspektionssystem mobile Scope Kit 1 mit BGA-Objektiv 90°-Optik - Ersa 0VSSC060VK1

Bei BGA- und QFN-Bauteilen liegen die Lötstellen unter dem Gehäuse und sind von oben nicht einsehbar. Das Ersa Inspektionssystem mobile Scope in der Konfiguration 0VSSC060VK1 löst das über ein BGA-Objektiv mit 90°-Optik, das seitlich unter das Bauteil blickt, kombiniert mit einer digitalen Kameraeinheit und dimmbarem LED-Faserlicht.

Vorteile

• BGA-Objektiv mit 90°-Optik für den seitlichen Blick auf verdeckte Lötstellen
• Digitale Basis-Kameraeinheit, Darstellung und Auswertung am Bildschirm
• LED-Faserlicht mit Dimmer, Ausleuchtung anpassbar an glänzende Lotoberflächen
• Inspektionssoftware ImageDoc Basic für Dokumentation der Befunde im Lieferumfang
• Mobil einsetzbar, mit Ablage für die Kameraeinheit direkt am Arbeitsplatz

Anwendungen

Sicht- und Qualitätsprüfung in der Elektronikfertigung, Wareneingangs- und Nacharbeitskontrolle sowie Fehleranalyse an Baugruppen mit BGA-, QFN- und Chipbauteilen. Auch für die Dokumentation von Reparaturfällen im Servicebereich geeignet.

Kompatibilität und Lieferumfang

Der Lieferumfang umfasst die digitale Basis-Kameraeinheit, das BGA-Objektiv mit 90°-Optik, das LED-Faserlicht mit Dimmer, die Ablage für die Kameraeinheit, die Betriebsanleitung und die Inspektionssoftware ImageDoc Basic. Ein Macro-Zoom und ein Transportkoffer sind in dieser Konfiguration nicht enthalten.
