Kugeltischplatte SINTRO Ausschleusung links für Werkstückträger 300x400 mm, 1230x750 mm - Karl 56.809.88

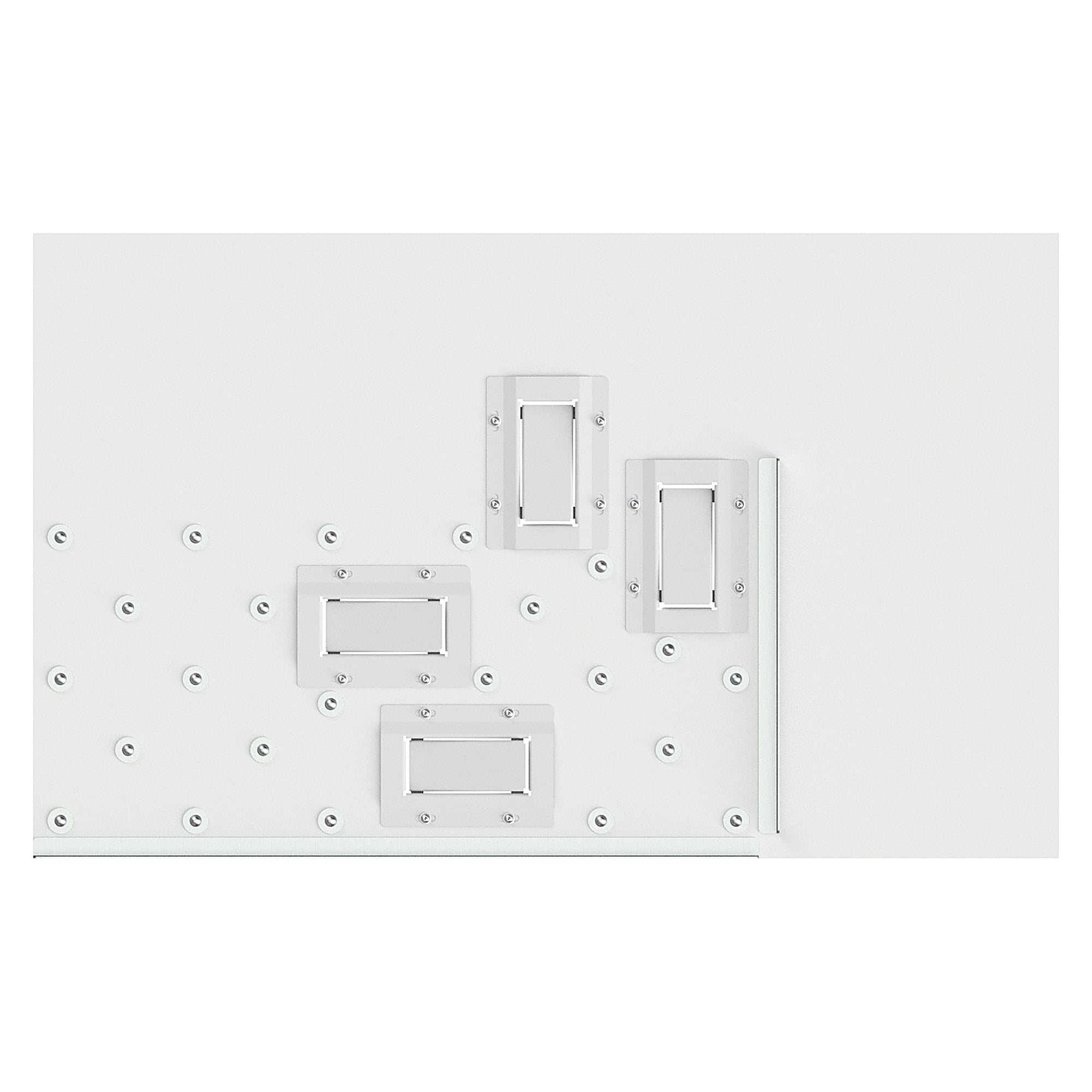

Werkstückträger am Arbeitsplatz drehen, fixieren und nach links aus der Transferstrecke ausschleusen: Die SINTRO-Kugeltischplatte von KARL trägt Kugelelemente über 2/3 der Tischbreite und ist auf Werkstückträger 300 x 400 mm abgestimmt. Tischbreite 1230 mm, Tiefe 750 mm, Arbeitsplatte aus Hartlaminat (EN 438).

Vorteile

• Werkstückträger in 90°-Schritten dreh- und fixierbar, das Werkstück lässt sich von allen Seiten bearbeiten.

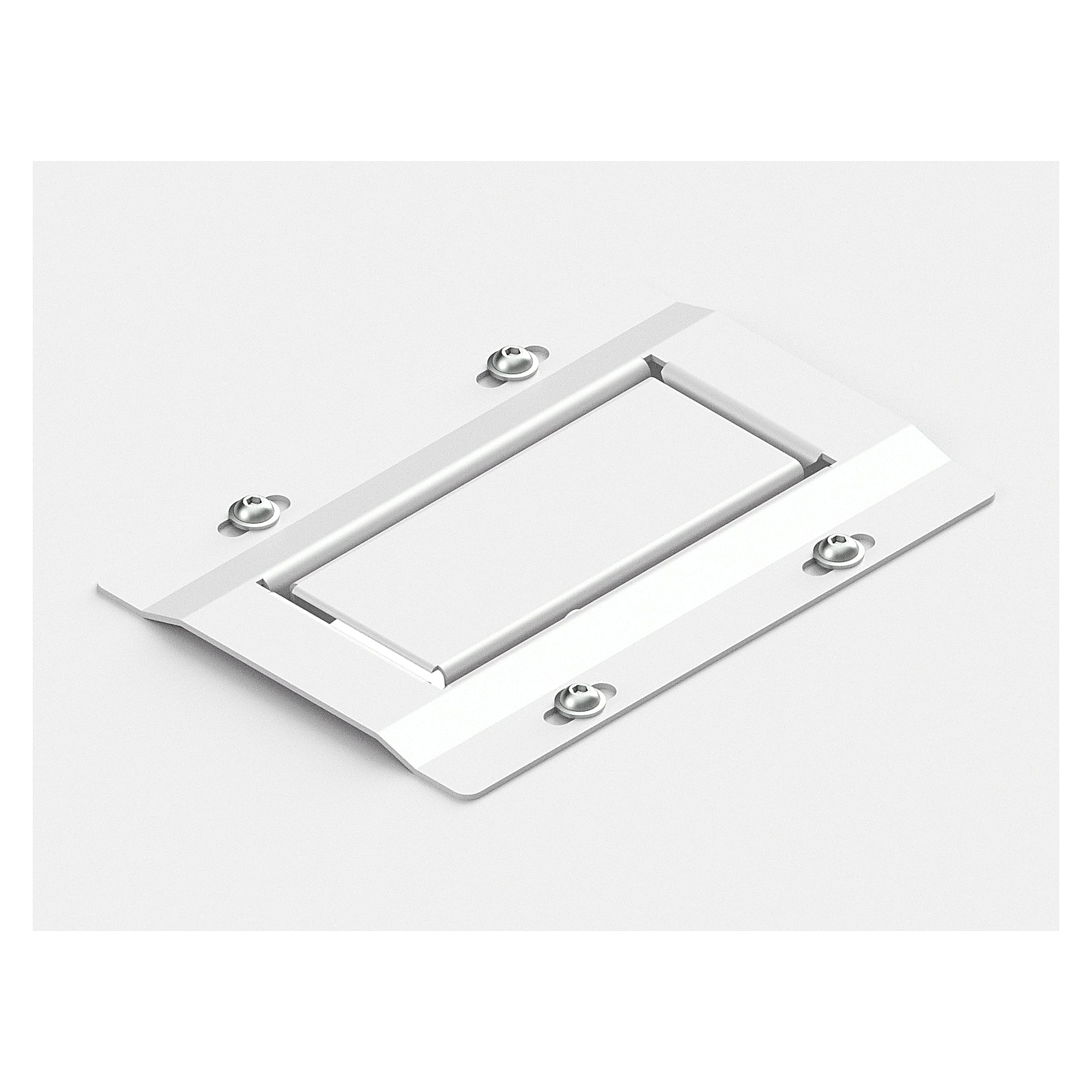

• Integrierte Klemmelemente halten den Werkstückträger während der Arbeit in Position.
• Eingesetzte Kugelelemente mit chromatierter Stahlkugel Ø 15 mm: der Werkstückträger lässt sich mit wenig Kraft verschieben und drehen.
• Kugelelemente über 2/3 der Tischbreite mit Ausschleusung links, Gegenstück zur Ausführung mit Ausschleusung rechts.
• Hellgraue Arbeitsplatte mit widerstandsfähigem Umleimer.

Passendes Zubehör und Varianten

• ESD-Ausführung: KARL 56.809.89

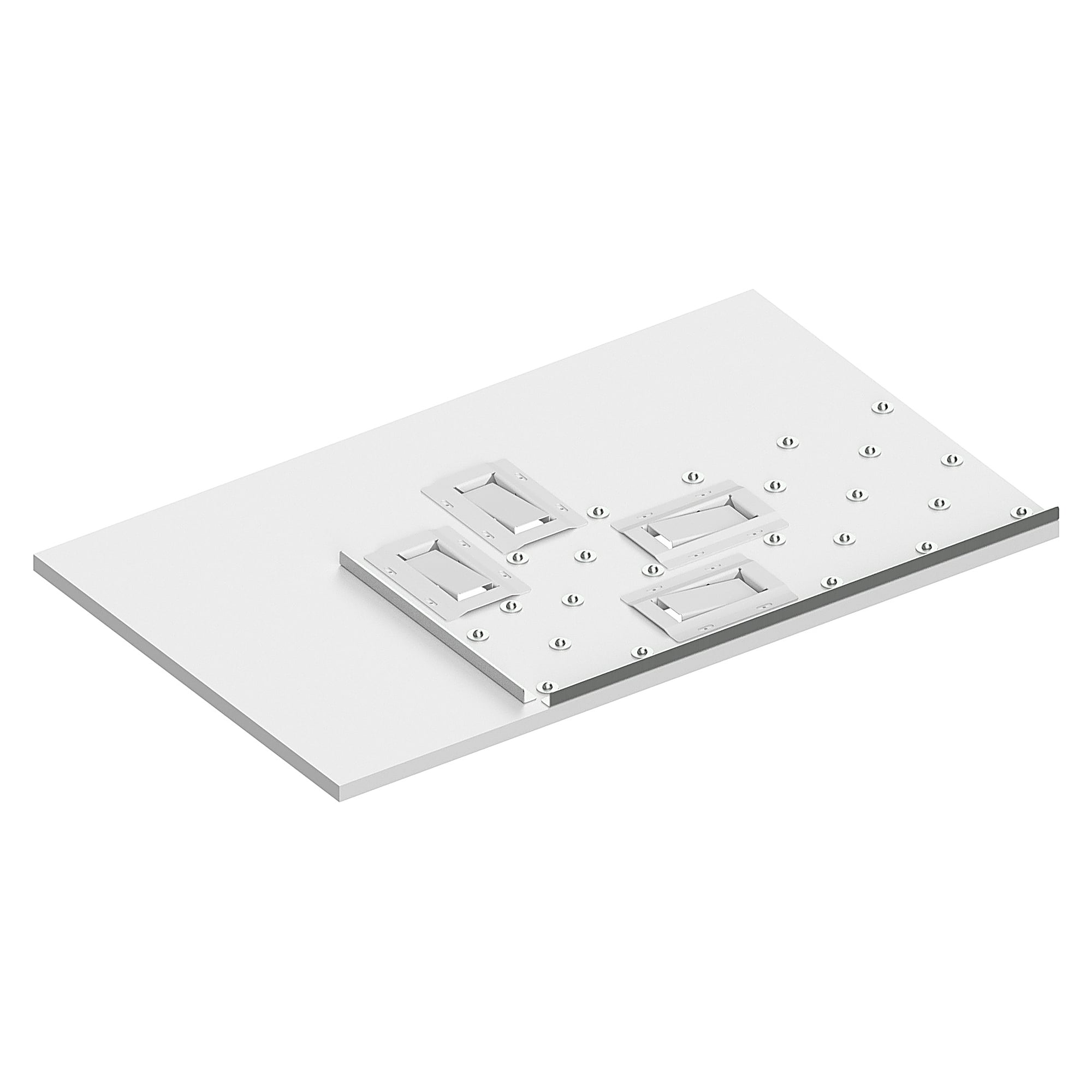

• Gegenstück mit Ausschleusung rechts: KARL 56.808.88
• Durchgangstisch, Kugelelemente über ganze Tischbreite: KARL 56.810.88
• SINTRO-Tischgestell 1230 x 750 mm für Kugeltischplatten: KARL 25.005.70
• Werkstückträger 300 x 400 mm mit Belag: KARL 59.710.98
• SINTRO-Eckelement für Werkstückträger 300 bis 600 mm: KARL 56.895.88

Einsatzbereiche

• Montagearbeitsplätze in Transferlinien, an denen das Werkstück von mehreren Seiten bearbeitet wird
• Ausschleusung von Werkstückträgern nach links zu Prüf- oder Nacharbeitsplätzen
• Gerätemontage und Baugruppenfertigung
