ESD-Kugeltischplatte SINTRO Ausschleusung links für Werkstückträger 400x600 mm, 1230x750 mm - Karl 56.819.89

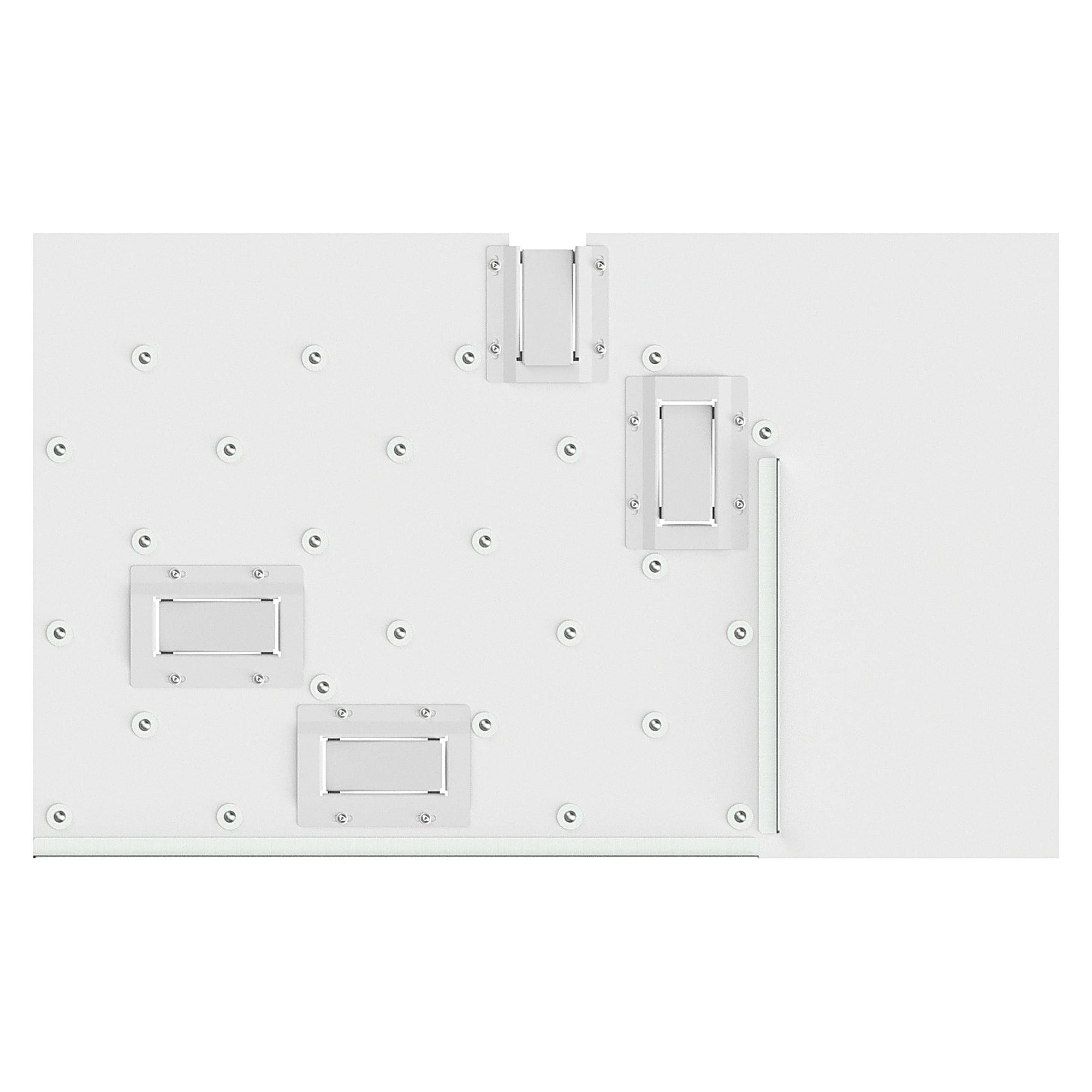

Werkstückträger am Arbeitsplatz drehen, fixieren und nach links aus der Transferstrecke ausschleusen: Die SINTRO-Kugeltischplatte von KARL trägt Kugelelemente über 2/3 der Tischbreite und ist auf Werkstückträger 400 x 600 mm abgestimmt. Tischbreite 1230 mm, Tiefe 750 mm, Arbeitsplatte aus leitfähiges ESD-Hartlaminat (EN 438).

Vorteile

• Werkstückträger in 90°-Schritten dreh- und fixierbar, das Werkstück lässt sich von allen Seiten bearbeiten.

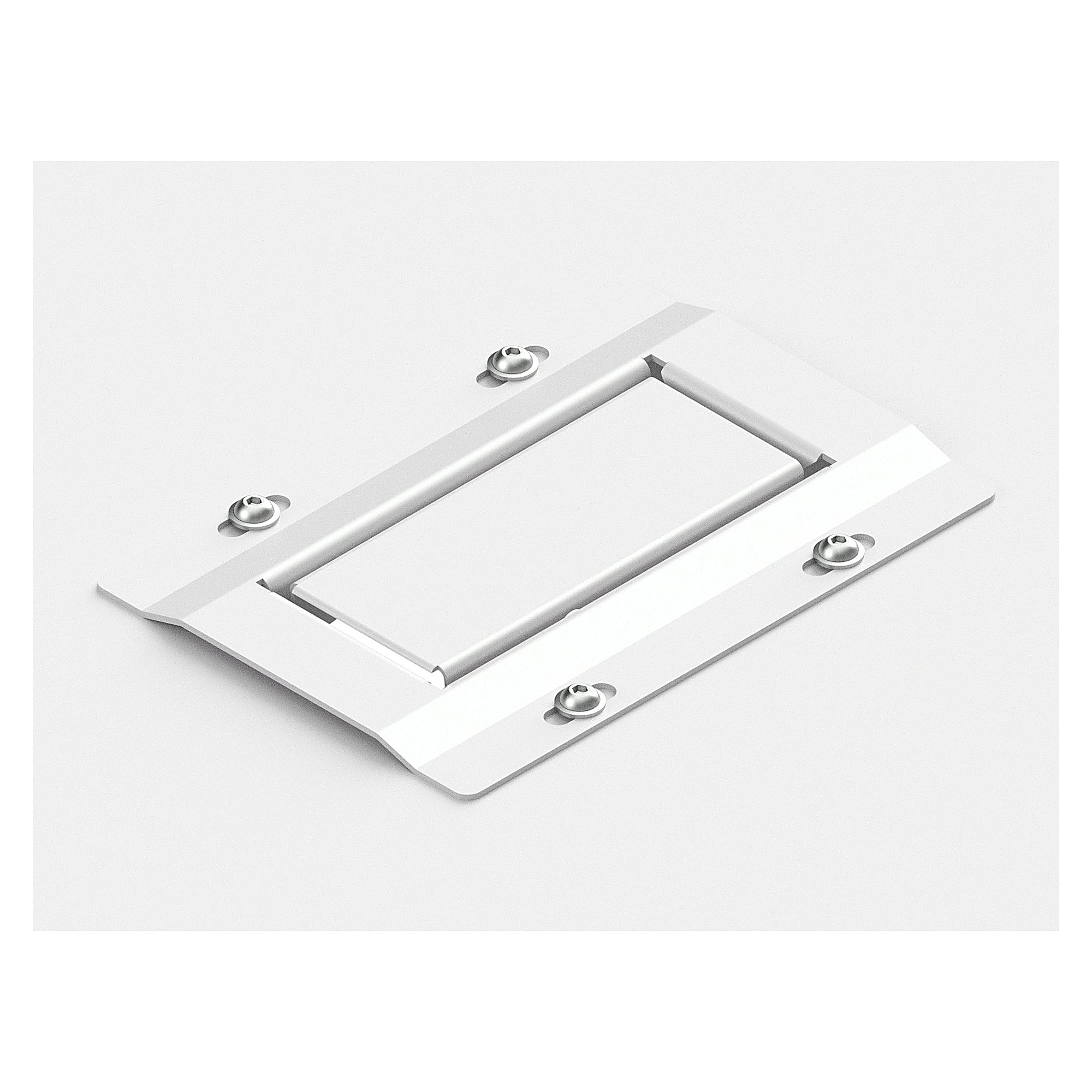

• Integrierte Klemmelemente halten den Werkstückträger während der Arbeit in Position.
• Eingesetzte Kugelelemente mit chromatierter Stahlkugel Ø 15 mm: der Werkstückträger lässt sich mit wenig Kraft verschieben und drehen.
• Kugelelemente über 2/3 der Tischbreite mit Ausschleusung links, Gegenstück zur Ausführung mit Ausschleusung rechts.
• Hellgraue Arbeitsplatte mit widerstandsfähigem Umleimer.
• Leitfähiges ESD-Hartlaminat (EN 438): Teil eines ESD-Gesamtsystems nach IEC 61340-5-1.

Passendes Zubehör und Varianten

• Standardausführung ohne ESD: KARL 56.819.88
• Gegenstück mit Ausschleusung rechts: KARL 56.818.89
• Durchgangstisch, Kugelelemente über ganze Tischbreite: KARL 56.820.89
• ESD-SINTRO-Tischgestell 1230 x 750 mm für Kugeltischplatten: KARL 26.005.70
• ESD-Werkstückträger 400 x 600 mm mit Belag: KARL 59.721.98
• SINTRO-Eckelement für Werkstückträger 300 bis 600 mm: KARL 56.895.89

Einsatzbereiche

• Montagearbeitsplätze in Transferlinien, an denen das Werkstück von mehreren Seiten bearbeitet wird
• Ausschleusung von Werkstückträgern nach links zu Prüf- oder Nacharbeitsplätzen
• EPA-Bereiche in Elektronikfertigung und Gerätemontage
