ESD-Rollenleisten durchgehend für Transfergestell, 815x300 mm - Karl 57.605.70

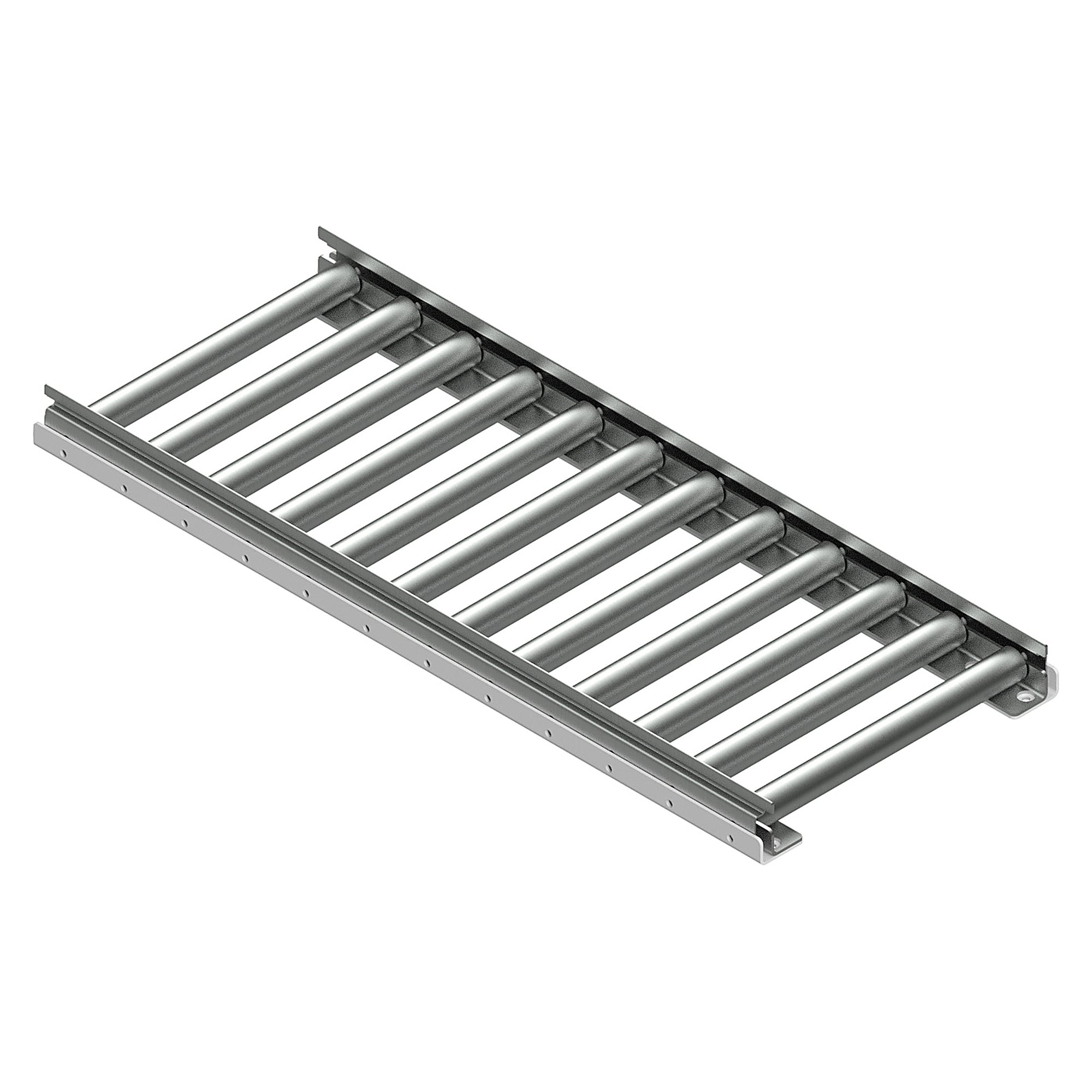

ESD-Rollenbahn von KARL, 815 mm lang, Spurweite 300 mm, mit chromatierten Stahlrollen Ø 30 mm und 100 kg Tragkraft pro laufendem Meter. Durchgehende Strecke zur Montage auf dem KARL Transfergestell. Leitfähige Rollen für ESD-Bereiche nach IEC 61340-5-1.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

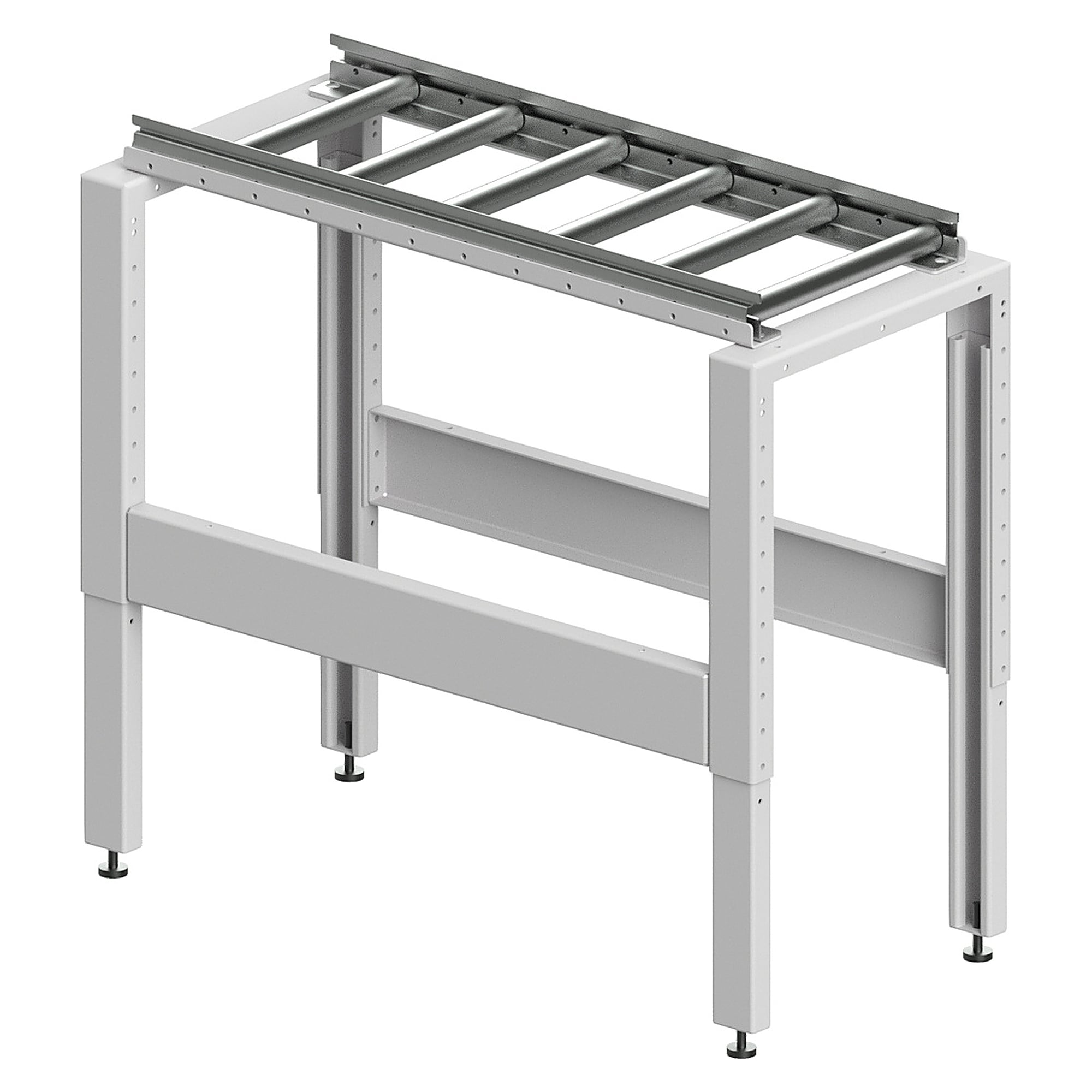

Werkstückträger und Behälter von Arbeitsplatz zu Arbeitsplatz weitergeben, ohne sie anzuheben: Die durchgehende Rollenbahn von KARL wird auf das Transfergestell gesetzt und bildet die Grundstrecke eines Transfersystems. Länge 815 mm, Spurweite 300 mm, Tragkraft 100 kg pro laufendem Meter. Mit leitfähigen Rollen ist sie Teil eines ESD-Gesamtsystems nach IEC 61340-5-1.
Vorteile
- Winkelschienen mit chromatierten Stahlrollen Ø 30 mm: Werkstückträger rollen mit geringem Kraftaufwand weiter.
- Rollenraster 136 mm, optional 68 mm für eine engere Rollenteilung.
- Tragkraft 100 kg pro laufendem Meter.
- Passt auf KARL Transfergestelle mit Gestellbreite 400 mm, die stufenlos von 680 bis 980 mm höhenverstellbar sind.
- Leitfähige Rollen: in Verbindung mit leitfähig pulverbeschichtetem Gestell und Erdungssystem ESD-gerecht nach IEC 61340-5-1.
Passendes Zubehör und Varianten
- Transfer-Grundgestell 815 mm, Gestellbreite 400 mm: KARL 57.005.70
- Transfer-Anbaugestell 815 mm zur Verlängerung der Strecke: KARL 57.105.70
- Endanschlag für Rollenbahn: KARL 59.165.70
- Klemmelement zur Fixierung des Werkstückträgers: KARL 59.005.70
- Standardausführung ohne ESD: KARL 57.605.72
- Rollenbahn zum Einbau einer Ausschleusung, inkl. zusätzlicher Vertikalstrebe: KARL 57.607.70
- Längere Ausführung, 1225 mm: KARL 57.635.70
Einsatzbereiche
- Geradlinige Transferstrecken zwischen Montage- und Prüfarbeitsplätzen
- Transport von Werkstückträgern und Behältern in Montage und Kommissionierung
- EPA-Bereiche in Elektronikfertigung und Elektrotechnik
Technische Daten
| Hersteller-Artikel-Nr. | 57.605.70 |
|---|---|
| Programm | KARL Transfersysteme, Rollenbahn |
| Ausführung | durchgehend, ESD |
| Länge | 815 mm |
| Spurweite | 300 mm |
| Passende Gestellbreite | 400 mm |
| Rollen | Stahlrollen chromatiert, Ø 30 mm, auf Winkelschienen, leitfähig |
| Rollenraster | 136 mm, optional 68 mm |
| Tragkraft | 100 kg / lfm |
| ESD-Ausführung | ja, nach IEC 61340-5-1 |
| Herstellung | Deutschland |
| Gewicht | 1 kg |
| Hersteller | Karl |
| Hersteller-Nr. | 57.605.70 |
| GPSR Herstellerdaten | Andreas KARL GmbH & Co. KG, Hauptstraße 26, DE-85777 Fahrenzhausen, www.karlnet.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Verkaufseinheit | 1 Stück |
| Breite | 815 mm |
| Tiefe | 300 mm |
| Zertifikat | IEC 61340-5-1 |
