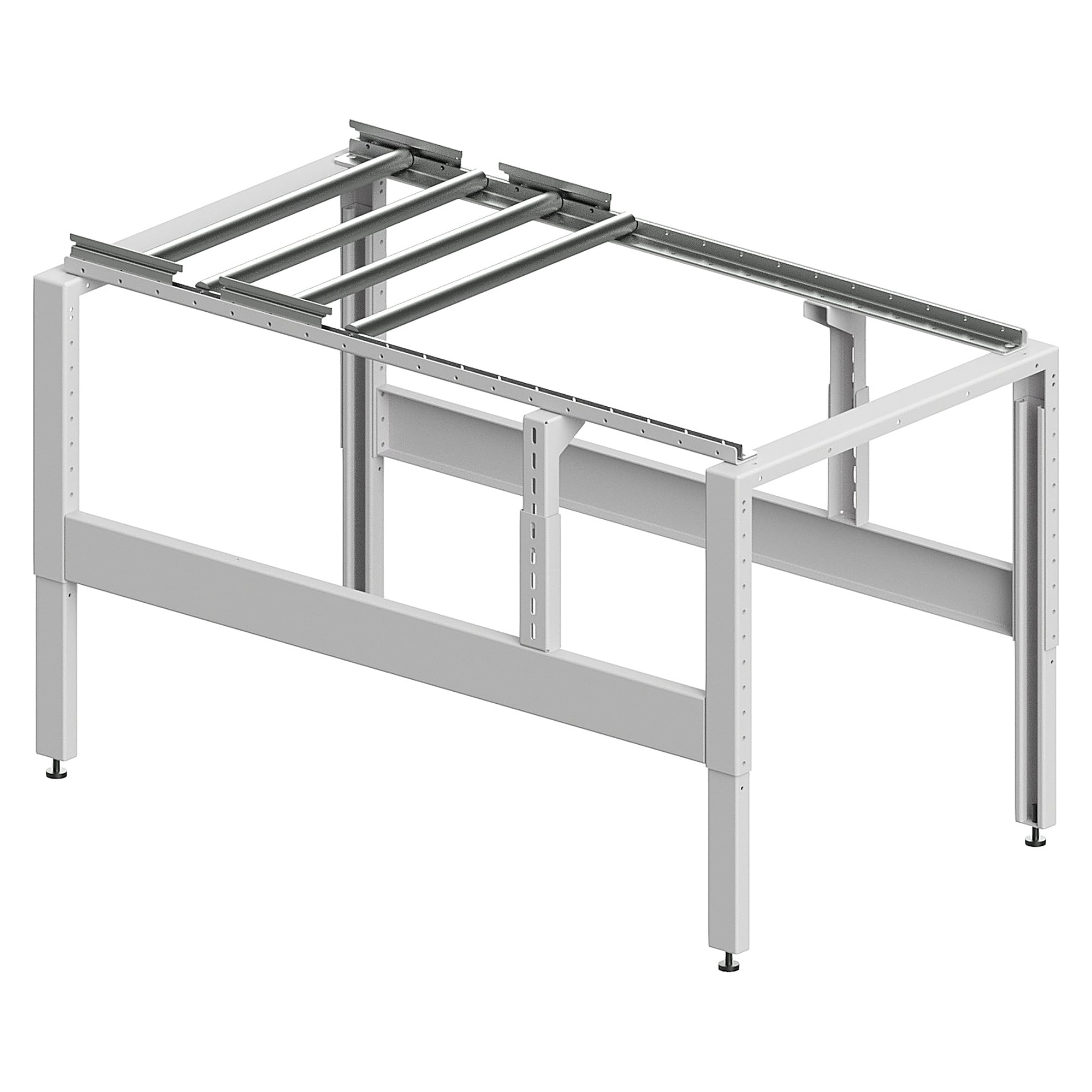

Rollenleisten zum Einbau einer Ausschleusung, 1225x600 mm - Karl 57.657.72

Werkstückträger und Behälter an einer festgelegten Stelle seitlich aus der Transferstrecke nehmen: Diese Rollenbahn von KARL ist für den Einbau einer Ausschleusung ausgelegt und wird mit einer zusätzlichen Vertikalstrebe geliefert. Länge 1225 mm, Spurweite 600 mm, Tragkraft 100 kg pro laufendem Meter.

Vorteile

• Winkelschienen mit chromatierten Stahlrollen Ø 30 mm: Werkstückträger rollen mit geringem Kraftaufwand weiter.
• Rollenraster 136 mm, optional 68 mm für eine engere Rollenteilung.
• Tragkraft 100 kg pro laufendem Meter.
• Passt auf KARL Transfergestelle mit Gestellbreite 700 mm, die stufenlos von 680 bis 980 mm höhenverstellbar sind.
• Zusätzliche Vertikalstrebe im Lieferumfang, Kugelausschleusungselemente lassen sich bei Rollenbahn im Raster von 250 mm versetzen.

Passendes Zubehör und Varianten

• Transfer-Grundgestell 1225 mm, Gestellbreite 700 mm: KARL 57.055.70
• Transfer-Anbaugestell 1225 mm zur Verlängerung der Strecke: KARL 57.155.70
• Kugelausschleusungselement, Ausschleusung einseitig: KARL 57.815.70
• Kugelausschleusungselement, Ausschleusung beidseitig: KARL 57.845.70
• Endanschlag für Rollenbahn: KARL 59.185.70
• Klemmelement zur Fixierung des Werkstückträgers: KARL 59.025.70

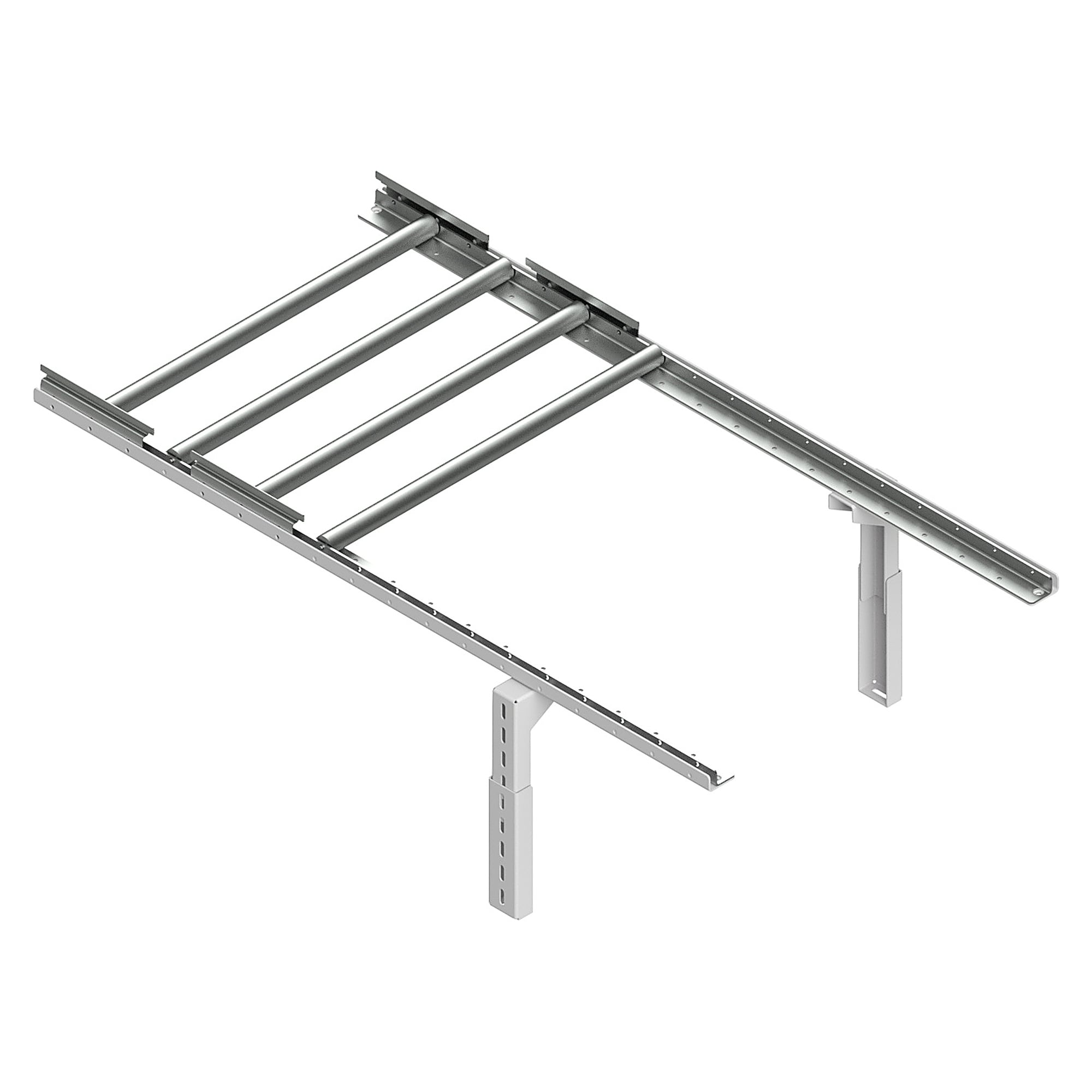

• ESD-Ausführung mit leitfähigen Rollen: KARL 57.657.70
• Durchgehende Rollenbahn ohne Ausschleusung: KARL 57.655.72

Einsatzbereiche

• Ausschleusung von Werkstückträgern zu Reparatur-, Prüf- oder Nebenarbeitsplätzen
• Transport von Werkstückträgern und Behältern in Montage und Kommissionierung
• Fertigungslinien mit manuellem Werkstückfluss
