Norm-Wegeventile
Elektrisch und pneumatisch betätigte Wegeventile
Festo Norm-Wegeventile sind elektrisch oder pneumatisch betätigte Wegeventile, deren Anschlussmaße und Schnittstellen durch internationale Normen festgelegt sind. Die wichtigsten Normbaureihen sind ISO 5599-1 (Wegeventile mit mehrstufigem Ventilkörper), ISO 15218 (CNOMO, Automobilindustrie) sowie Namur nach VDE/VDI 3845 für die Montage auf Schwenkantrieben. Die VSVA-Baureihe ergänzt das Normventilprogramm durch drei Anschlusskonzepte: Plug-in, Einzelstecker und Zentralstecker. VSPA- und VSNC-Ventile runden das Normventilprogramm ab.

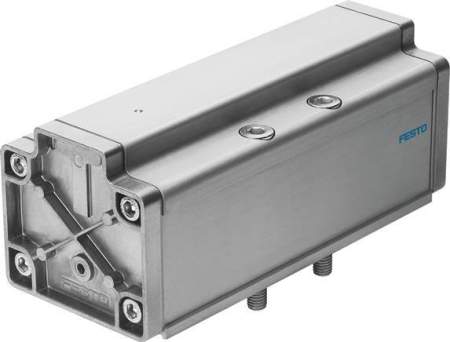

Normventile ISO 5599-1Normierte Anschlussplatten, 5/2- und 5/3-Wege, Baugröße 1-3

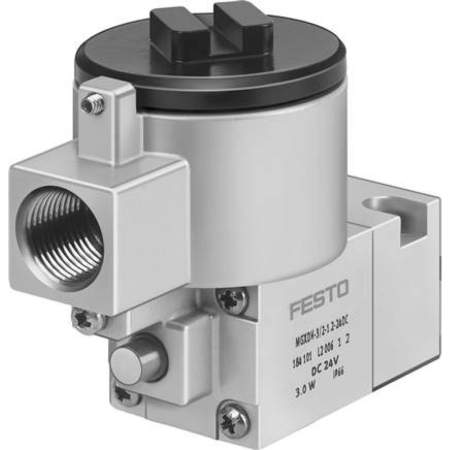

Normventile ISO 15218 (CNOMO)MDH-Baureihe, Vorsteuerventile 24 V DC/110/230 V AC

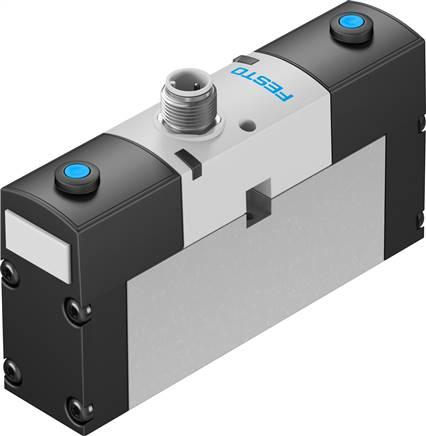

Normventile VSVA mit ZentralsteckerKompakte Verdrahtung für Ventilinseln, 5/2- und 5/3-Weg

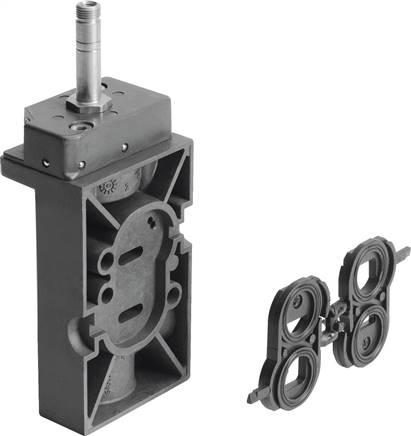

Normventile Namur (VDE,VDI 3845)Für Schwenkantriebe in Ex-Zonen
Normventile VSVA, Plug-inSteckend auf Ventilinsel, breite Funktions- und Spulenauswahl
Normventile VSVA mit EinzelsteckerM8/M12 Einzelanschluss für dezentrale Montage
Normventile VSPAPneumatisch betätigt, einfachwirkend, Plug-in-Anschluss
Magnetventile VSNCKompaktmagnetventile G 1/4, 5/2- und 5/3-Weg, M12-Anschluss
Normventile werden primär nach der geforderten Norm (ISO 5599-1 für allgemeine Industrie, ISO 15218 für Automotive, Namur für Prozessanlagen mit Ex-Zonen) und dem Verdrahtungskonzept ausgewählt. Plug-in-Ventile sind die kompakteste Lösung für Ventilinselaufbau; Einzelstecker ermöglichen dezentrale Montage direkt am Zylinder. Spannungsversorgung (24 V DC Standard, 110/230 V AC für Sonderanwendungen) und Funktion (5/2-monostabil, 5/2-bistabil, 5/3-mittelentlüftet) vervollständigen die Auswahl.
Typische Einsatzbereiche: SPS-gesteuerte Fertigungsanlagen mit Ventilinseln, Automobilindustrie (ISO 15218/CNOMO), Prozessanlagen in Ex-Zone II mit Namur-Ventilen, dezentrale Steuerungen mit zylindernaher Ventilmontage (Einzelstecker) sowie Ersatzteilbeschaffung und Modernisierung bestehender Anlagen.
