Zubehör für Ventilinseln
Ventilinseln
Das Zubehörprogramm für Festo Ventilinseln umfasst alle Anbauteile, die eine Ventilinsel in ein betriebsbereites Automatisierungssystem verwandeln: Befestigungselemente und Bezeichnungsschilder für die mechanische Integration, Anschlussplatten und Multipol-Anschlussleisten für die pneumatische Verkettung, Magnetventile und Drossel-Rückschlagventile für die Signalerweiterung, Manometer zur Drucküberwachung sowie Dicht- und Trennelemente zur Kanalabgrenzung. Über Elektronik- und Schaltermodule (VMPA1/2-FB, CPV-GE-ASI) werden die Inseln feldbusfähig; Montagewerkzeuge runden das Serviceangebot ab.
Befestigungselemente und BezeichnungsschilderWinkel, Clips, Hutschienenbefestigungen und Schilderträger CPV/CPASC1
Anschlussplatten, AnschlussleistenMultipol-Anschlussplatten M7, Reserveplatten und Drossel-Rückschlagventile
VentileMagnetventile 5/2, 5/3 und Ventilbausätze für CPV10/14/18

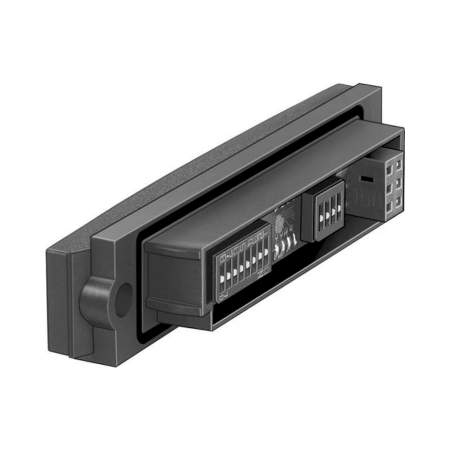

Elemente für elektrische VerkettungElektronikmodule VMPA1/2, AS-i-Module und Elektrikverkettung

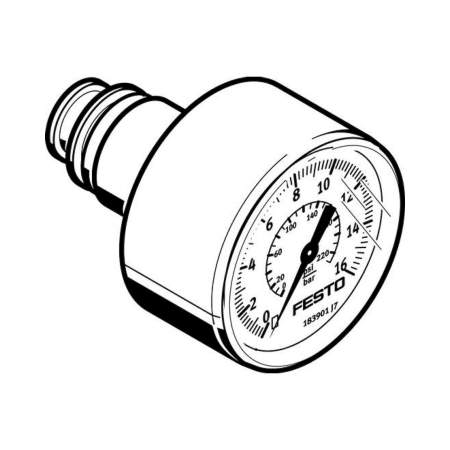

ManometerPAGN-Baureihe, Gehäuse 26 und 40 mm, bis 16 bar

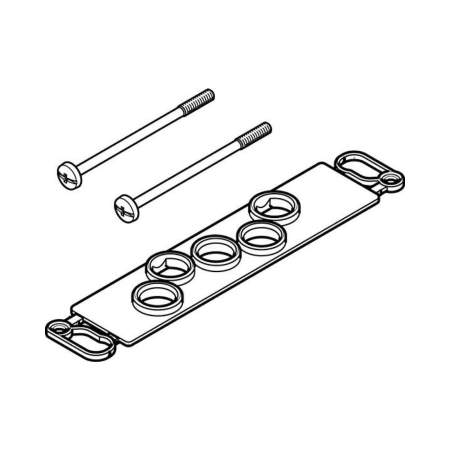

Dicht- und TrennelementeKanaldichtungen VABD und Trennelemente VMPAC für VMPA-Inseln

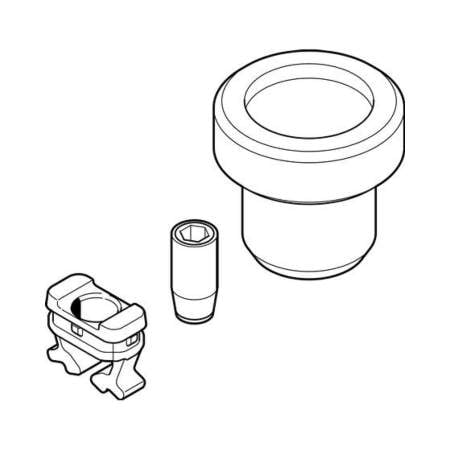

FunktionselementeFestdrosseln, Einspeisemodule VMPAL-SP und Vertikalversorgung

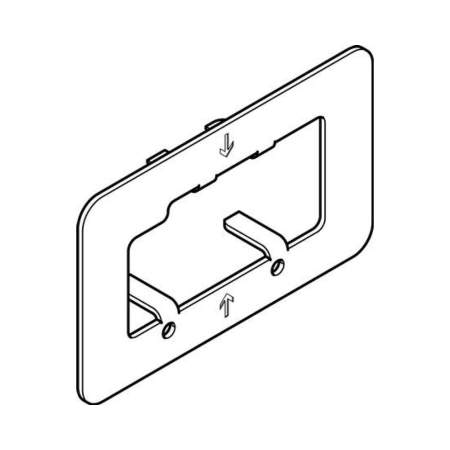

MontagewerkzeugLösehilfe VMPAL-LW für VMPA-Ventilinsel-Demontage
Die Auswahl des Zubehörs richtet sich nach der verwendeten Ventilinsel-Baureihe (CPV10, CPV14, CPV18 oder VMPA1/2) und der Nennweite (M7, 1/8", 1/4"). Schilderträger und Befestigungswinkel sind baugruppenspezifisch: CPV10- und CPV14-Teile sind untereinander nicht tauschbar. Für die elektrische Verkettung bestimmt die Busarchitektur (Multipol, AS-i, Profibus) den Modultyp. Manometer der PAGN-Reihe werden direkt am Druckanschluss der Insel montiert und benötigen keinen gesonderten Anschlussblock. Festdrosseln (VMPA1-FT, Nennweite 0,3-1,7 mm) stellen definierte Strömungswiderstände für einzelne Kanäle ein.
Typische Einsatzbereiche: Erstinbetriebnahme und Erweiterung von Ventilinseln in Handhabungs- und Montageanlagen, Umrüstung auf andere Busarchitekturen (AS-i, Profibus) über Elektronikmodule, Drucküberwachung an Einspeisepunkten mit PAGN Manometern, Kanalabgrenzung in Mehrkreis-Druckluftsystemen mit Trennelementen sowie Feldwartung mit dem VMPAL-LW Lösewerkzeug.
