Kompaktzylinder Unitop

Kompaktzylinder Unitop sind pneumatische Linearantriebe mit besonders kompakter Bauweise, die bei begrenztem Bauraum maximale Kraft und Präzision bieten. Diese doppeltwirkenden Zylinder werden hauptsächlich in der Automatisierungstechnik, Verpackungsindustrie, Werkzeugmaschinenbau und Handhabungstechnik eingesetzt. Typische Anwendungen umfassen Spannen, Pressen, Heben und Positionieren von Bauteilen sowie den Einsatz in kompakten Fertigungsanlagen. Die Airtec-Serie bietet dabei Kolbendurchmesser von 80mm bis 100mm bei Hublängen zwischen 70mm und 250mm für verschiedenste industrielle Anforderungen.

Bei der Auswahl von Kompaktzylindern Unitop stehen Kolbendurchmesser, Hublänge, Betriebsdruck und Anschlussart im Vordergrund. Die verfügbaren Airtec NXDA und NXD Modelle bieten Kolbendurchmesser von 80mm und 100mm mit Hublängen zwischen 70mm und 250mm. Der Betriebsdruck liegt typischerweise zwischen 2 und 10 bar, während die Kraft abhängig vom Kolbendurchmesser zwischen 1000N und 7850N bei 6 bar variiert. Weitere Kriterien sind die Einbaulage, Dämpfungsart und spezielle Ausführungen wie die AG-Varianten mit Gelenkaugen für schwenkbare Montage.

Kompaktzylinder Unitop entsprechen den relevanten pneumatischen Industrienormen DIN ISO 15552 für Zylinderabmessungen und DIN ISO 5598 für pneumatische Terminologie. Die Dichtungssysteme erfüllen die Anforderungen nach DIN 3760 und DIN 3761 für Wellendichtringe. Zusätzlich werden die elektromagnetischen Verträglichkeitsanforderungen nach EN 61000-6-2 für Industrieumgebungen eingehalten. Bei Verwendung in explosionsgefährdeten Bereichen sind entsprechende ATEX-konforme Ausführungen verfügbar, die der Richtlinie 2014/34/EU entsprechen.

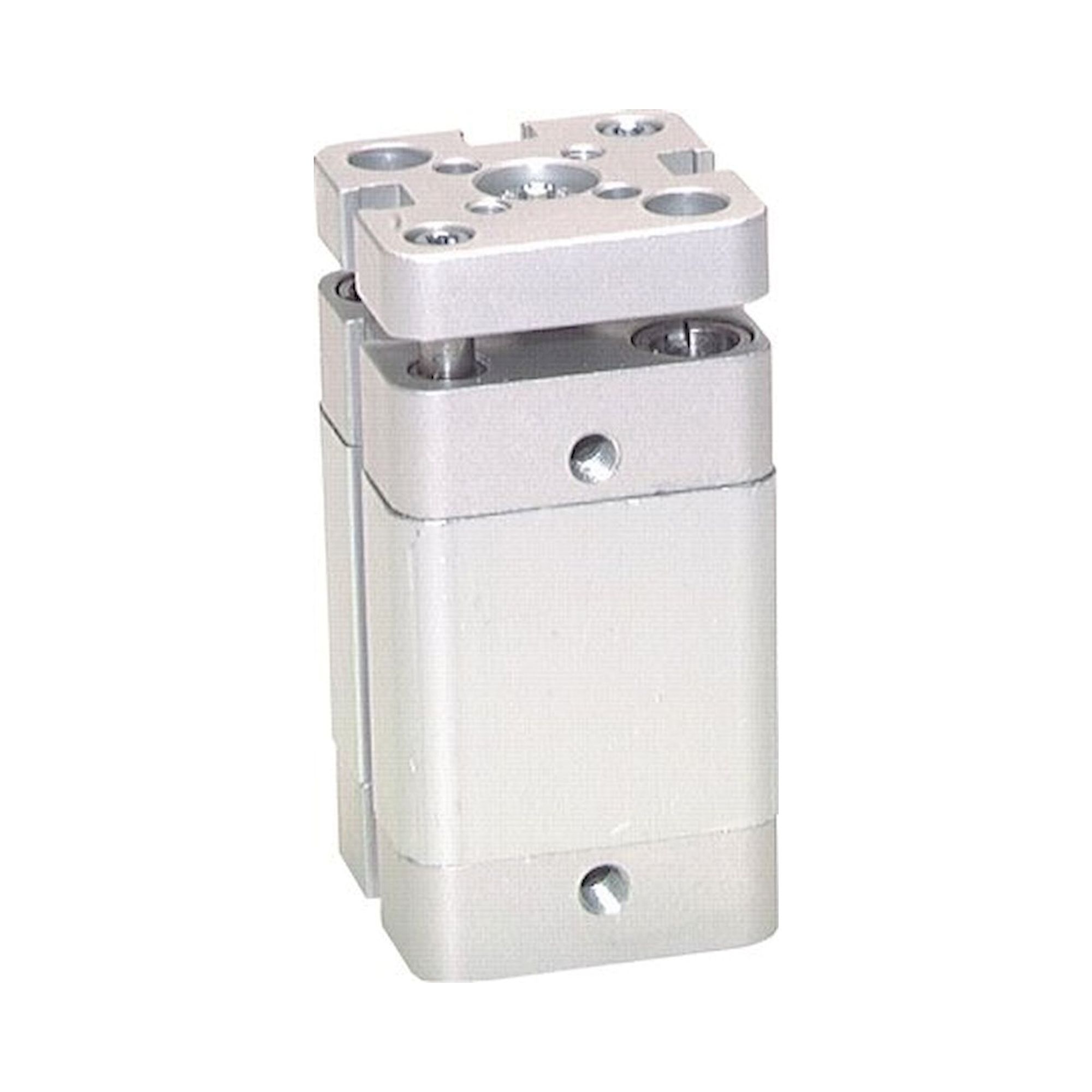

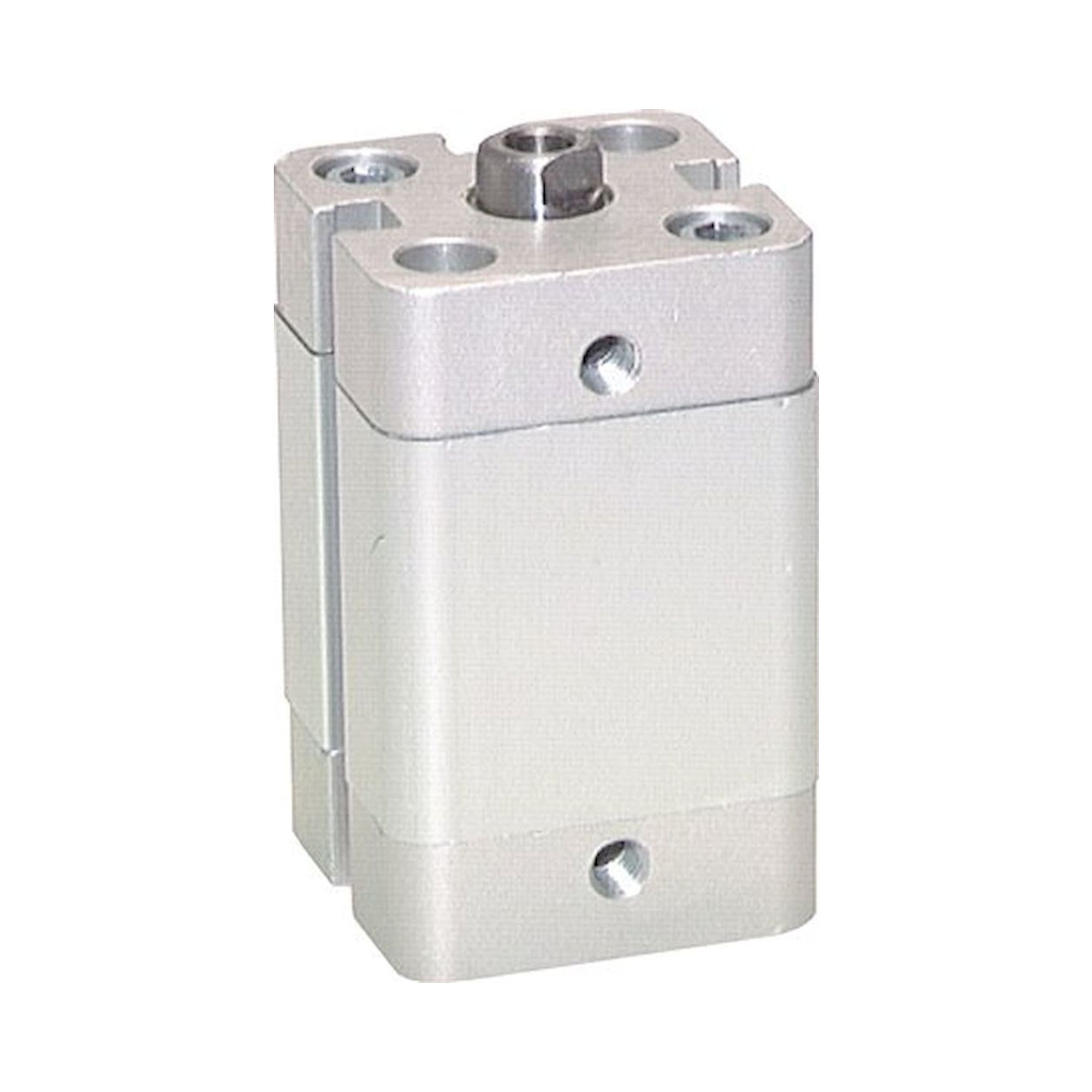

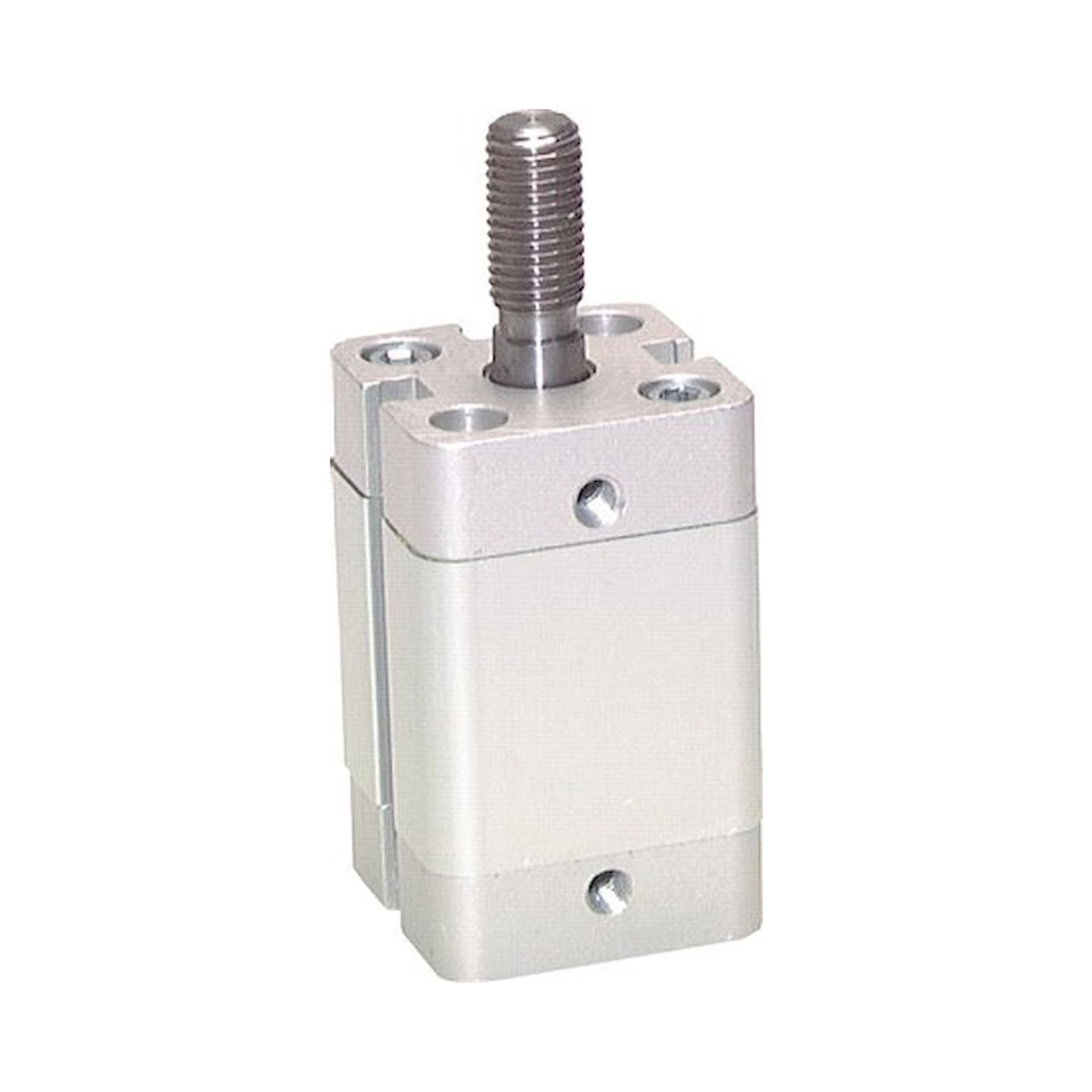

Die Hauptunterschiede zwischen den Airtec NXDA und NXD Kompaktzylindern liegen in der Dämpfungsausführung und den Anschlussmöglichkeiten. NXDA-Modelle verfügen über eine einstellbare Enddämpfung an beiden Kolbenenden, während NXD-Zylinder eine feste Dämpfung besitzen. Die AG-Varianten der NXD-Serie sind zusätzlich mit Gelenkaugen für schwenkbare Montage ausgestattet, was bei beengten Platzverhältnissen oder variablen Einbauwinkeln von Vorteil ist. Beide Serien bieten identische Kolbendurchmesser von 80mm und 100mm sowie vergleichbare Hublängen zwischen 70mm und 250mm.

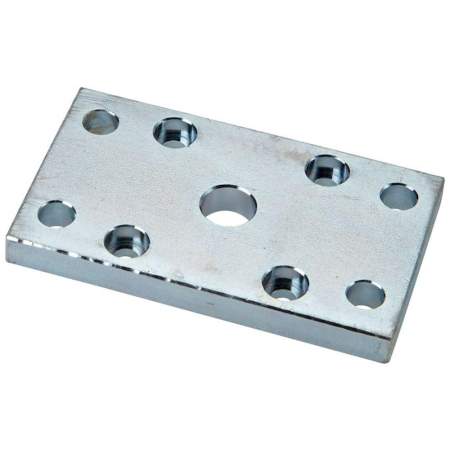

Kompaktzylinder Unitop erfordern eine stabile Befestigung mittels Grundbefestigung oder Flanschmontage und benötigen gefilterte Druckluft nach ISO 8573-1 Klasse 7.4.4. Die pneumatischen Anschlüsse erfolgen standardmäßig über G1/8 oder M5 Gewinde für Arbeits- und Entlüftungsanschlüsse. Das Druckmedium sollte zwischen -10°C und +80°C temperiert und ölfrei oder minimal geölt sein. Bei der Integration in Steuerungssysteme sind die Schaltzeiten von typisch 50-200ms zu berücksichtigen. Die Kompatibilität zu gängigen Pneumatikventilen und Steuerungen ist durch genormte Anschlüsse und Druckbereiche gewährleistet.

Kompaktzylinder Unitop der Airtec-Serie weisen eine Schutzart IP65 auf und sind damit gegen Staub und Strahlwasser geschützt. Der Betriebsdruckbereich erstreckt sich von 2 bis 10 bar bei einer Betriebstemperatur zwischen -10°C und +80°C für Standardausführungen. Die maximale Kolbengeschwindigkeit beträgt je nach Modell 0,1 bis 3 m/s, während die theoretische Kraft bei 6 bar Betriebsdruck zwischen 3016N für 80mm Kolben und 4712N für 100mm Kolben liegt. Die Zylinder sind für eine Schaltfrequenz bis 300 Zyklen pro Minute ausgelegt und bieten eine Lebensdauer von mindestens 5 Millionen Doppelhüben.

Kompaktzylinder Unitop erfordern eine planmäßige Inspektion alle 500.000 Betriebszyklen oder spätestens nach 12 Monaten kontinuierlichem Betrieb. Die Wartung umfasst die Überprüfung der Kolbenstangendichtungen, der Führungsbuchsen und der Dämpfungseinstellungen. Ein kompletter Dichtungssatz sollte nach 2-5 Millionen Zyklen abhängig von den Betriebsbedingungen erneuert werden. Kritische Inspektionspunkte sind Leckagen an Kolbenstange und Anschlüssen, Verschleiß der Kolbenstangenoberfläche sowie die Funktionsfähigkeit der Enddämpfung. Bei aggressiven Medien oder extremen Temperaturen verkürzen sich die Wartungsintervalle entsprechend den Herstellerangaben.
