Einfachwirkend

Einfachwirkende Kompaktzylinder sind pneumatische Aktuatoren, die nur in eine Richtung pneumatisch betätigt werden, während die Rückstellung durch eine interne Feder oder externe Kräfte erfolgt. Diese kompakte Bauweise macht sie ideal für Handhabungsaufgaben in der Automatisierungstechnik, Verpackungsindustrie und Maschinenbau, wo einseitige Krafteinwirkung für Spann-, Klemm- oder Auswerfvorgänge ausreicht. Typische Anwendungen finden sich in Montagelinien, Prüfständen und Werkzeugmaschinen, wo der reduzierte Luftverbrauch gegenüber doppeltwirkenden Zylindern einen wirtschaftlichen Vorteil darstellt.

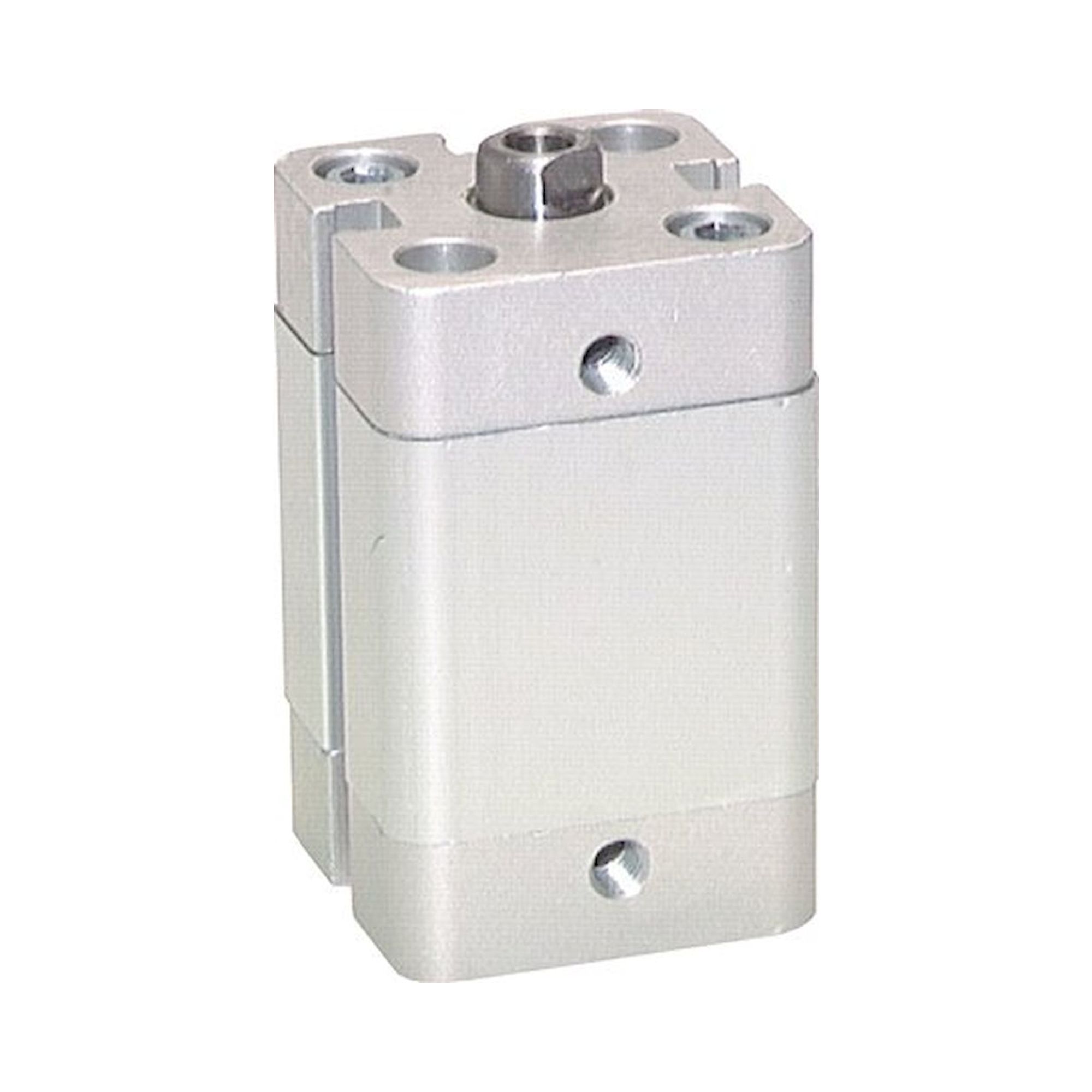

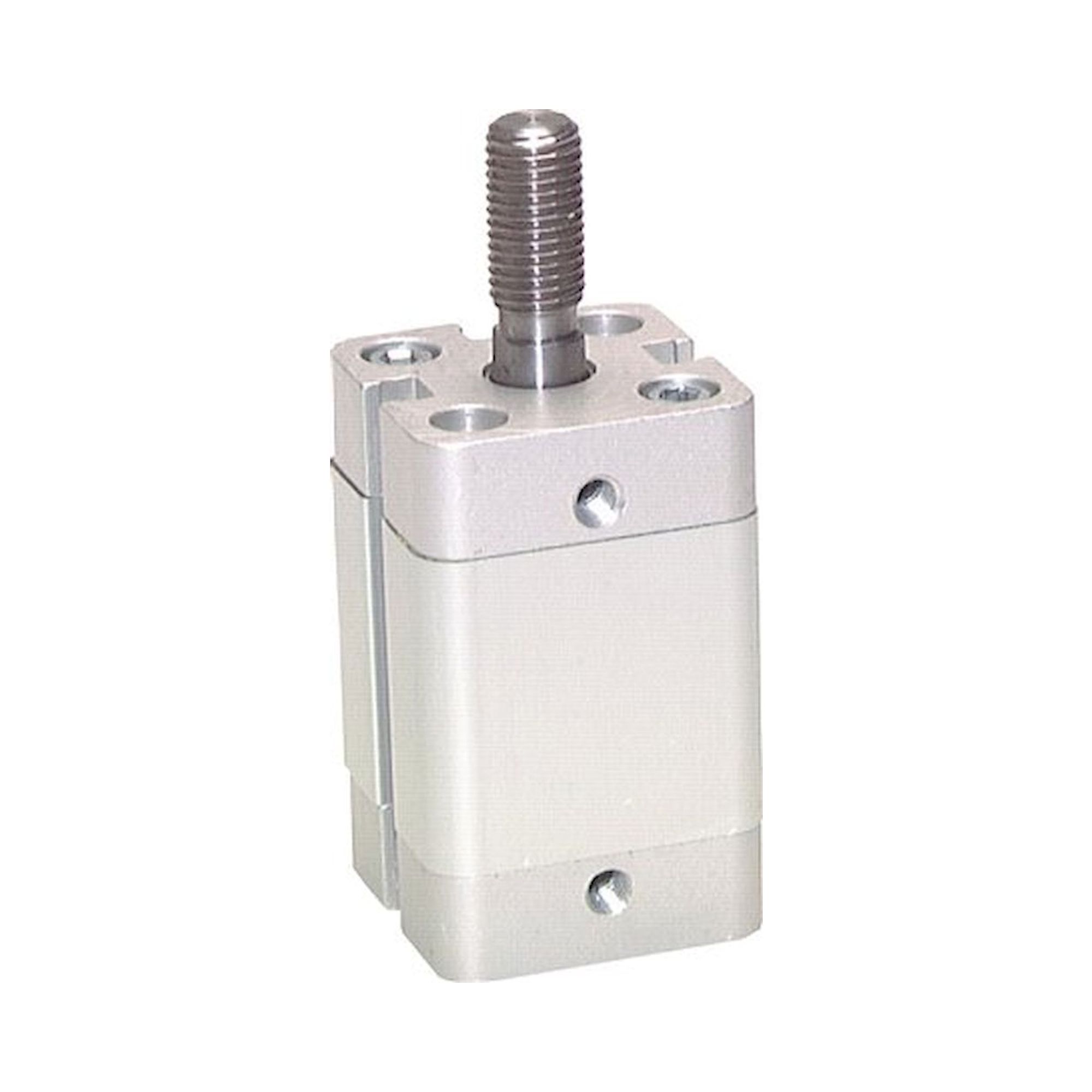

Die Auswahl einfachwirkender Kompaktzylinder erfolgt primär nach Kolbendurchmesser, Hublänge und erforderlicher Kraft bei gegebenem Arbeitsdruck. Die Airtec NXEE und NXE Serien bieten beispielsweise Kolbendurchmesser von 100mm mit Hublängen zwischen 10mm und 25mm, wodurch sich unterschiedliche Kraft-Weg-Charakteristika ergeben. Weitere Auswahlkriterien sind die Befestigungsart, wobei AG-Varianten mit Gewindeanschlüssen für spezielle Montageanforderungen verfügbar sind, sowie die Federrückstellkraft, die das Rückzugsverhalten ohne Druckluft bestimmt.

Einfachwirkende Kompaktzylinder müssen den grundlegenden Sicherheitsanforderungen der DIN EN ISO 4414 für pneumatische Systeme entsprechen, die Druckbereiche, Materialanforderungen und Prüfverfahren definiert. Die elektromagnetische Verträglichkeit wird nach DIN EN 61000 bewertet, während mechanische Festigkeitsprüfungen gemäß DIN EN ISO 6431 durchgeführt werden. Für den Einsatz in explosionsgefährdeten Bereichen sind ATEX-konforme Ausführungen nach Richtlinie 2014/34/EU erforderlich, wobei die Zündschutzart durch entsprechende Materialauswahl und konstruktive Maßnahmen erreicht wird.

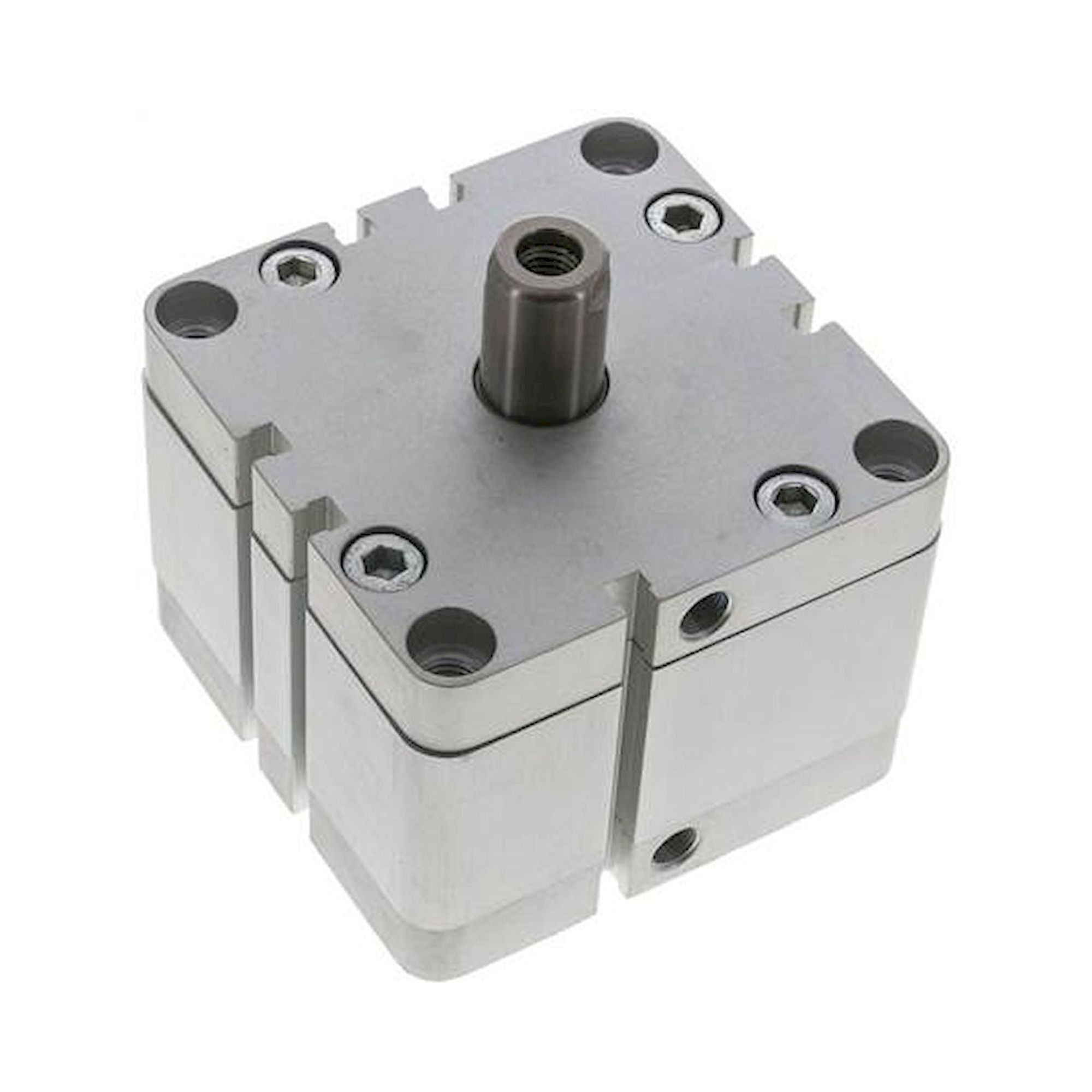

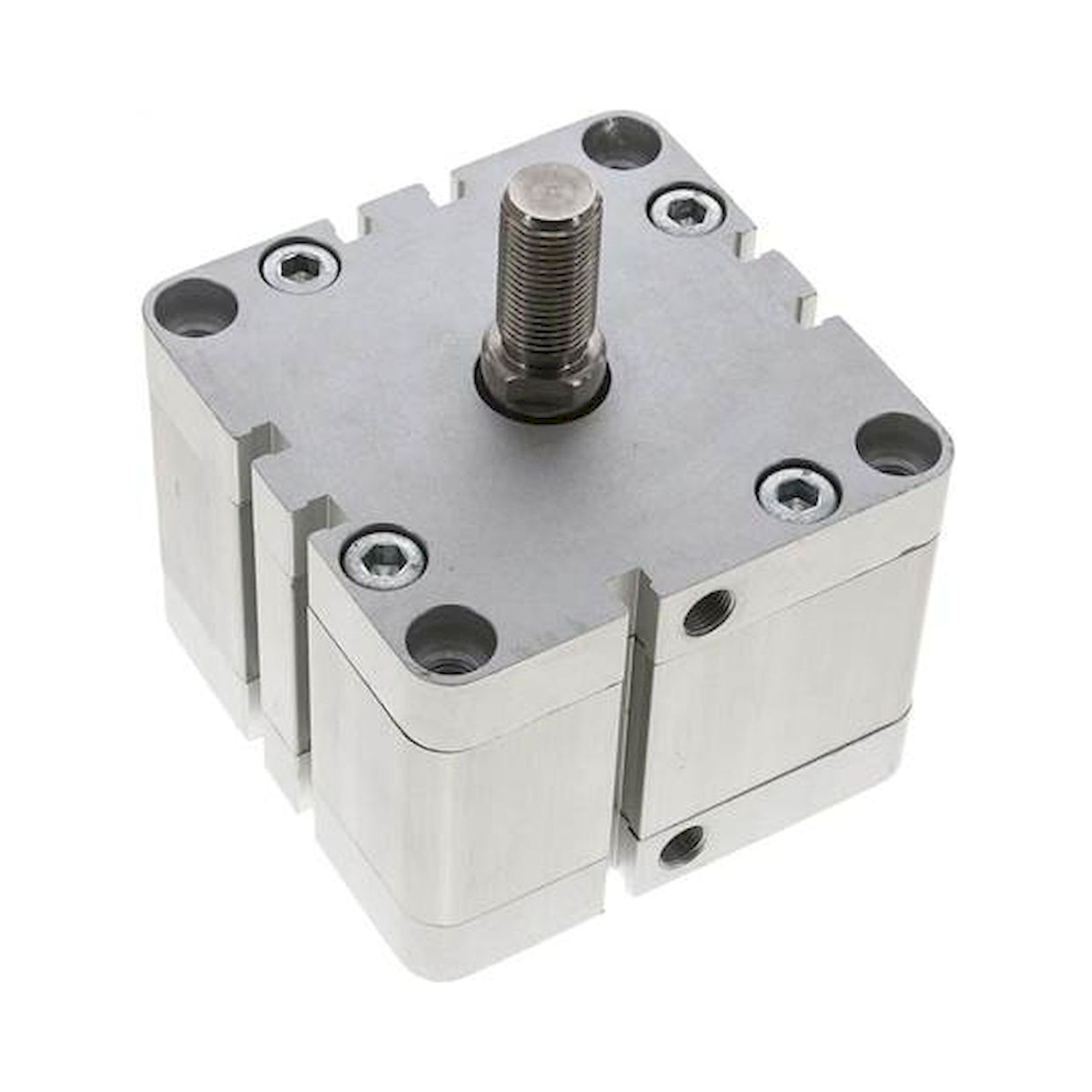

Die Airtec NXEE Serie unterscheidet sich von der NXE Serie hauptsächlich durch erweiterte konstruktive Merkmale bei identischen Grundabmessungen von 100mm Kolbendurchmesser. Während beide Serien die gleichen Hublängen von 10mm bis 25mm abdecken, bietet die NXEE Serie zusätzliche Ausstattungsoptionen oder verbesserte Dichtungstechnologie für anspruchsvollere Anwendungen. Die AG-Varianten beider Serien verfügen über spezielle Gewindeanschlüsse für die Befestigung, was eine flexible Integration in bestehende Anlagenkonstruktionen ermöglicht und unterschiedliche Montagepositionen erlaubt.

Einfachwirkende Kompaktzylinder werden standardmäßig mit G1/8 oder G1/4 Gewindeanschlüssen nach DIN EN ISO 228 für die Druckluftzufuhr ausgestattet, wobei nur ein Anschluss für die pneumatische Betätigung erforderlich ist. Die Installation erfordert eine stabile Befestigung über Flansch- oder Gewindeverbindungen, wobei die Ausrichtung der Federrückstellung entsprechend der Anwendung berücksichtigt werden muss. Das Druckluftsystem sollte gefilterte und geölte Luft nach DIN ISO 8573 Klasse 7.4.4 bereitstellen, um optimale Funktion und Lebensdauer der internen Dichtungen zu gewährleisten.

Einfachwirkende Kompaktzylinder erreichen typischerweise Schutzart IP54 nach DIN EN 60529, was Schutz gegen Staub und Spritzwasser aus allen Richtungen gewährleistet. Der Betriebsdruckbereich liegt standardmäßig zwischen 2 und 10 bar, wobei die maximale Kraft bei 6 bar Nenndruck erreicht wird. Die Betriebstemperatur bewegt sich üblicherweise zwischen -5°C und +80°C, abhängig von den verwendeten Dichtwerkstoffen NBR oder FKM. Spezielle Ausführungen für Hochtemperaturanwendungen können bis 150°C betrieben werden, erfordern jedoch entsprechende Materialanpassungen und reduzierte Lebensdauererwartungen.

Einfachwirkende Kompaktzylinder erfordern bei ordnungsgemäßer Druckluftaufbereitung nach DIN ISO 8573 eine Wartungsinspektion alle 2 Millionen Zyklen oder spätestens nach 12 Monaten Betrieb. Die typische Lebensdauer hochwertiger Zylinder liegt bei 5 bis 10 Millionen Zyklen, abhängig von Betriebsdruck, Taktfrequenz und Umgebungsbedingungen. Wartungsarbeiten umfassen die Überprüfung der Dichtungen, Funktionskontrolle der Rückstellfeder und gegebenenfalls den Austausch von Verschleißteilen wie O-Ringen. Bei kontinuierlichem Dauerbetrieb sollten Ersatzzylinder vorgehalten werden, um ungeplante Stillstandszeiten zu vermeiden.
