Rundzylinder ISO 6432

Rundzylinder nach ISO 6432 sind normgerechte Pneumatikzylinder mit standardisierten Abmessungen für Zylinderdurchmesser von 8 bis 25 mm, die sich durch kompakte Bauform und präzise Führung auszeichnen. Diese Zylinder finden hauptsächlich Anwendung im Maschinenbau, der Automatisierungstechnik, Verpackungsindustrie und Handhabungstechnik, wo platzsparende Lösungen für Positionier-, Spann- und Greifaufgaben gefordert sind. In der Elektronikfertigung und Medizintechnik werden sie aufgrund ihrer präzisen Bewegungsausführung und geringen Einbaumaße bevorzugt eingesetzt.

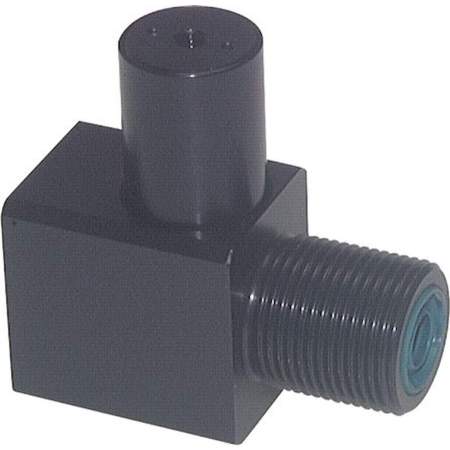

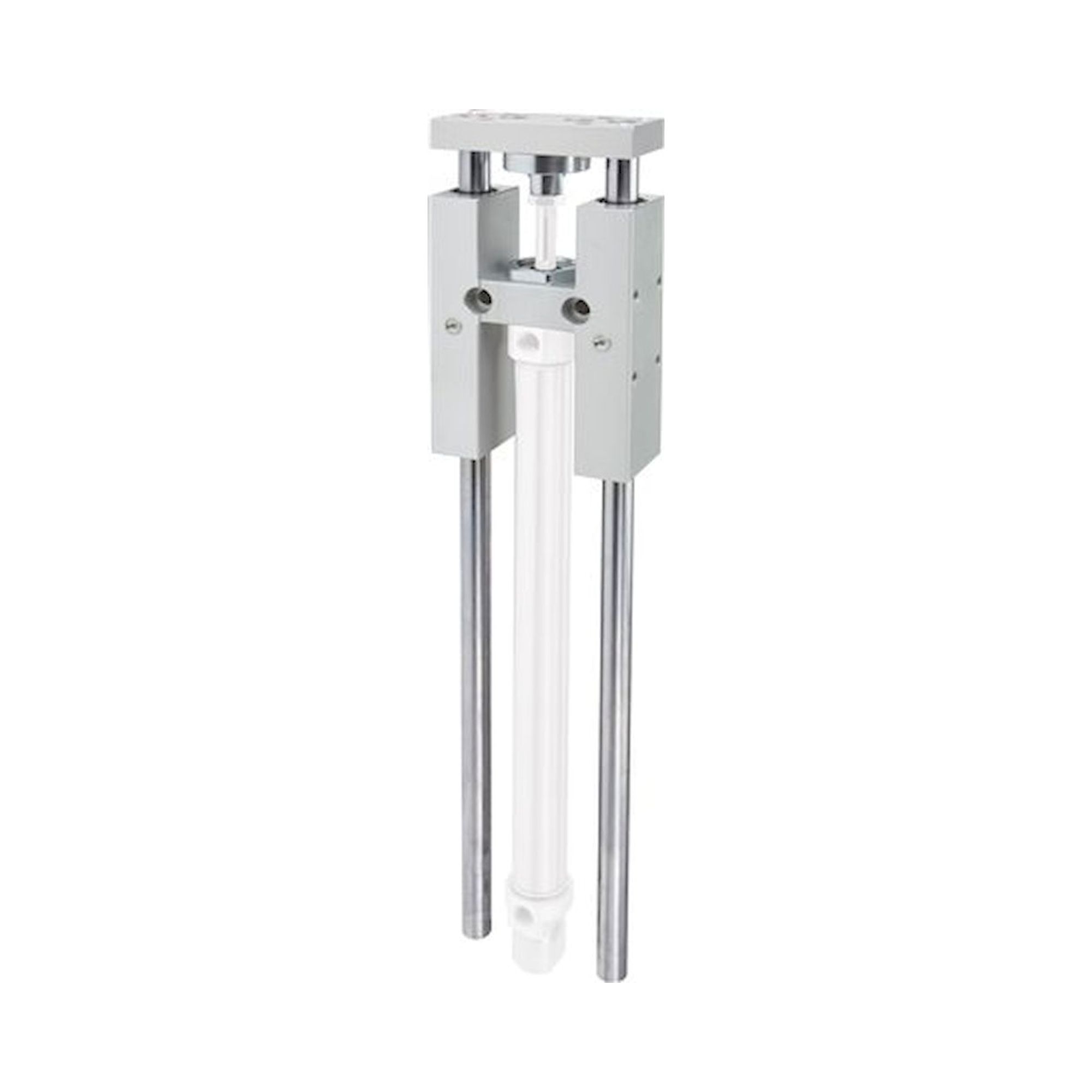

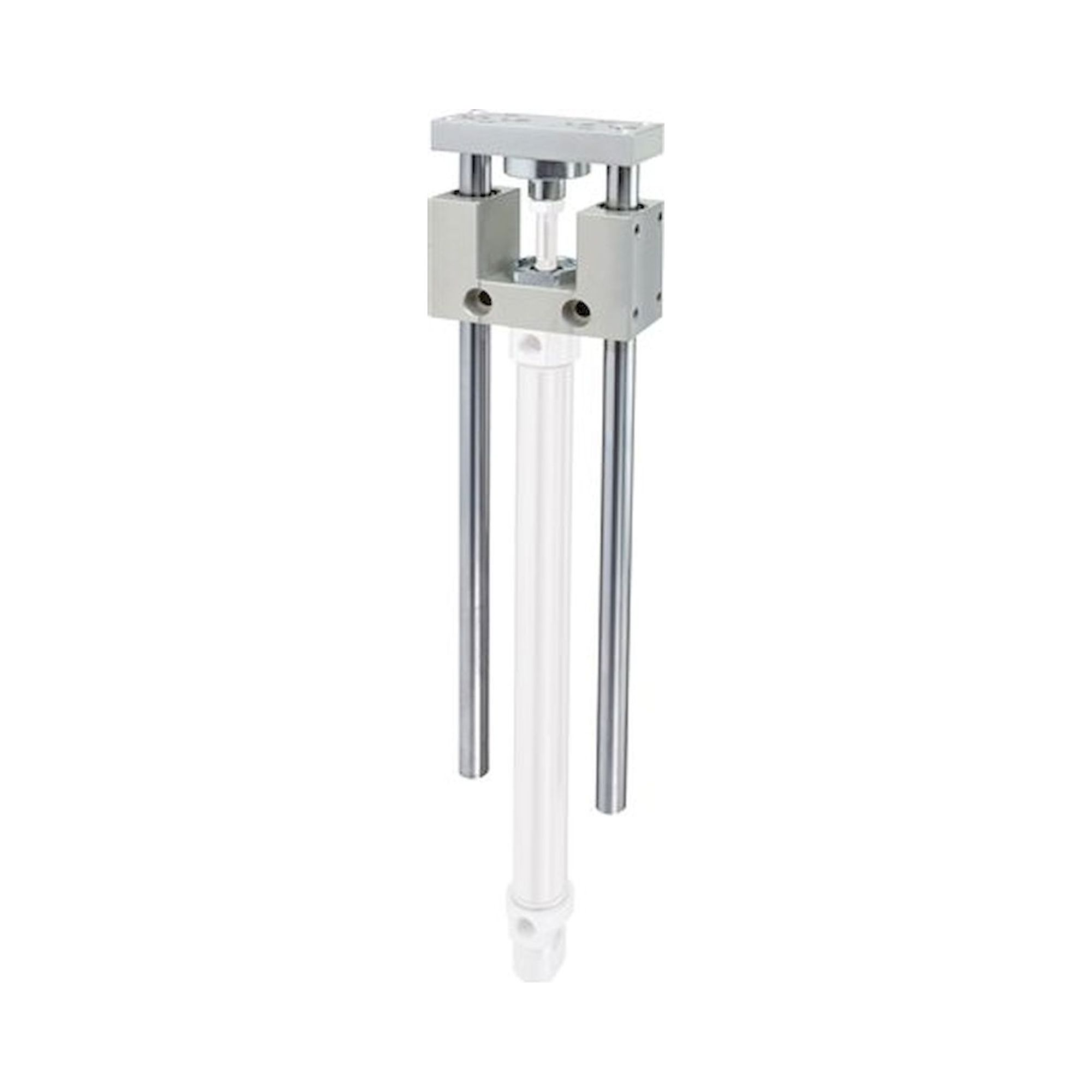

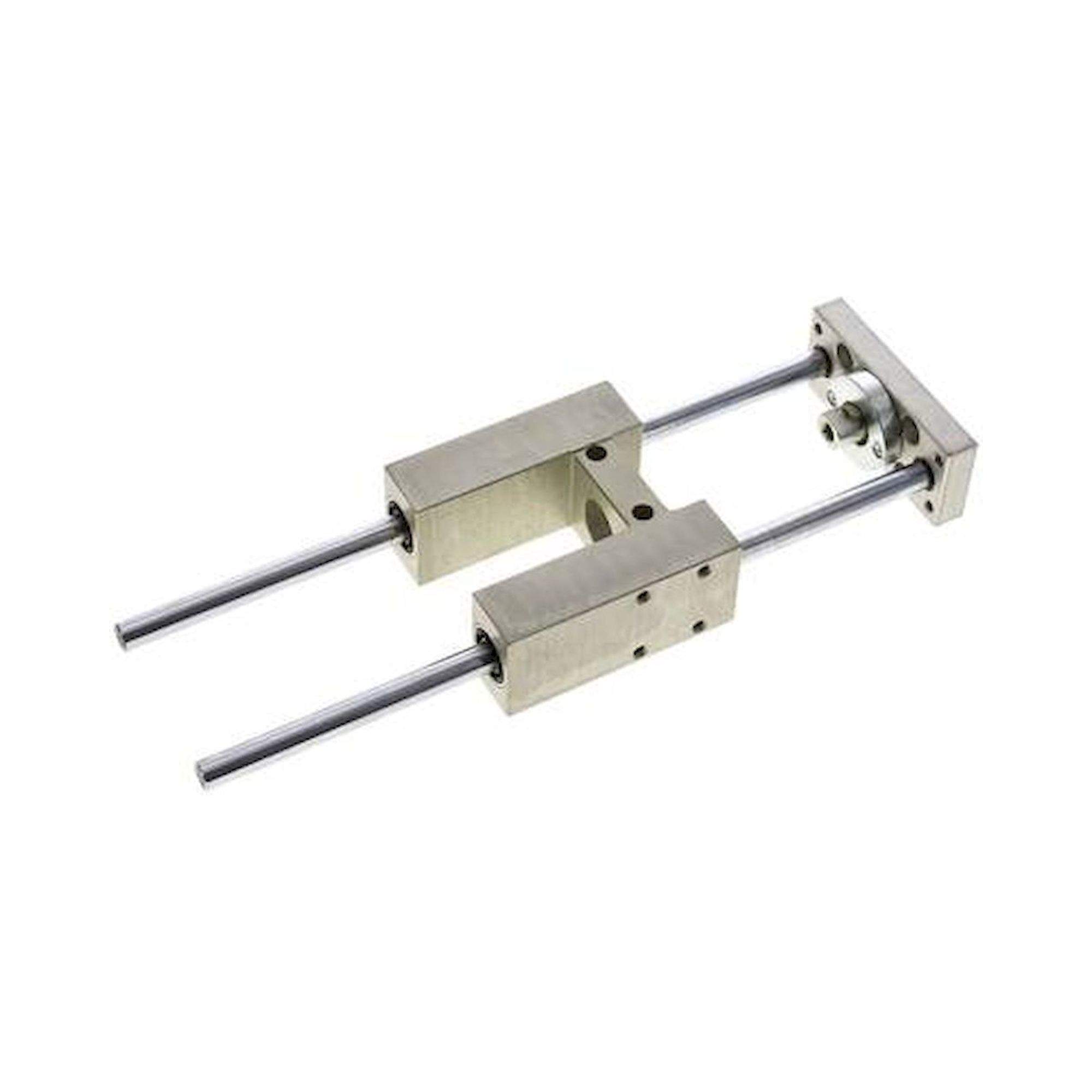

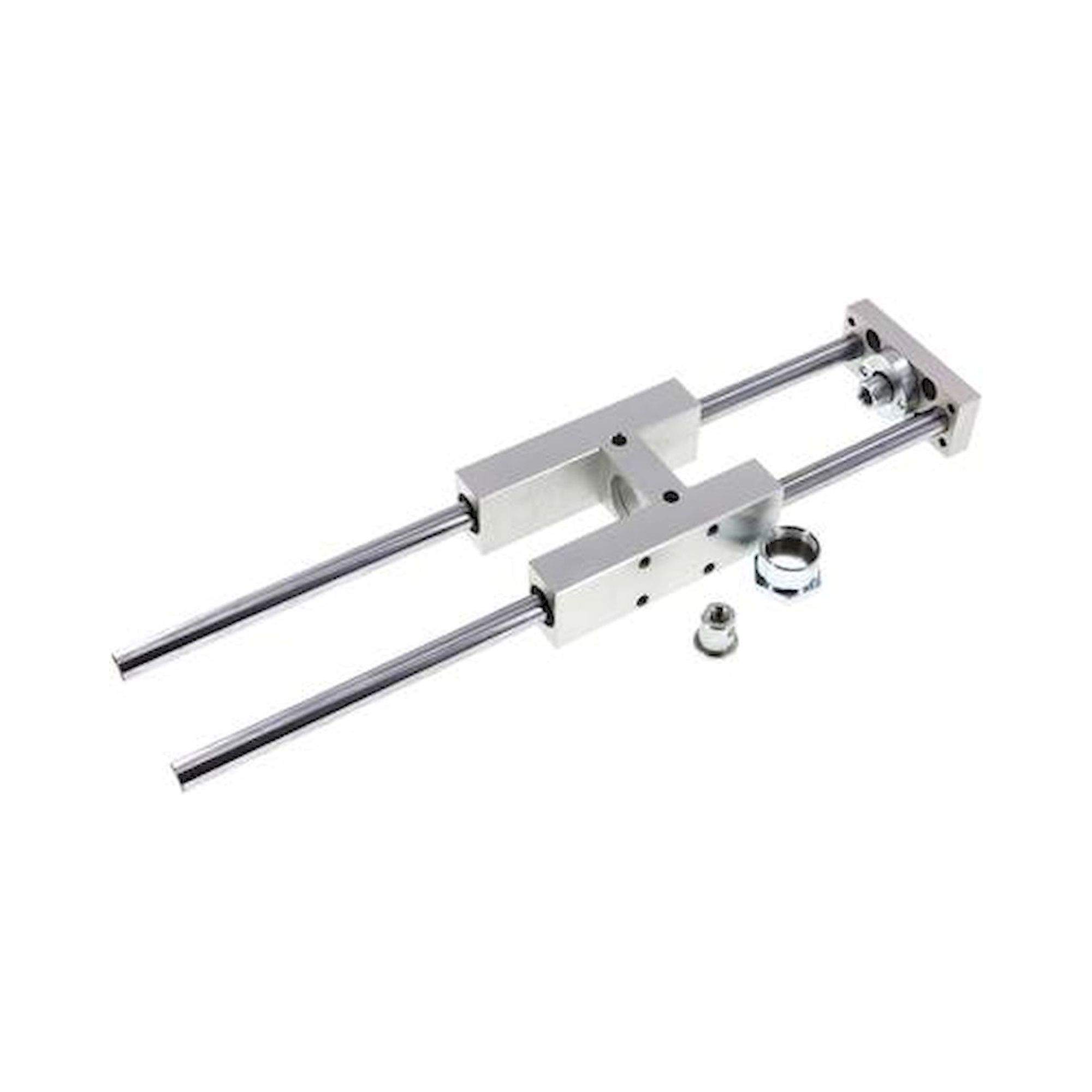

Die Auswahl von ISO 6432 Rundzylindern erfolgt primär nach Zylinderdurchmesser, Hub, Dämpfungsart und Führungsausführung, wobei gängige Durchmesser 12, 16, 20 und 25 mm umfassen. Verfügbare Hublängen reichen von 100 mm bis 500 mm, wie bei den LE-Serien mit Hüben von 100, 200, 250, 320, 400 und 500 mm. Die Führungsarten unterscheiden sich in HK-Ausführung für Standardanwendungen, HG-Varianten für erhöhte Seitenlasten und CG-Ausführungen für spezielle Führungsanforderungen bei identischen Einbaumaßen.

ISO 6432 Rundzylinder unterliegen der gleichnamigen internationalen Norm ISO 6432, die Abmessungen, Anschlussmuster und Befestigungsarten für einfachwirkende und doppeltwirkende Zylinder mit 8 bis 25 mm Durchmesser festlegt. In Deutschland gelten zusätzlich die DIN EN ISO 4414 für Pneumatiksysteme und die Maschinenrichtlinie 2006/42/EG mit CE-Kennzeichnung als verbindliche Anforderungen. Bei Einsatz in explosionsgefährdeten Bereichen müssen ATEX-Richtlinien 2014/34/EU eingehalten werden, während die DIN EN 1012 spezifische Anforderungen für Kompressoren und Druckluftsysteme definiert.

Die HK-Ausführung stellt die Standardvariante mit konventioneller Kolbenführung für typische Pneumatikanwendungen dar, während HG-Varianten über verstärkte Führungen für erhöhte Seitenlasten und Biegemomente verfügen. CG-Ausführungen bieten spezielle Führungsgeometrien mit optimierter Reibungscharakteristik für präzise Positionieraufgaben und reduzierte Stick-Slip-Effekte. Alle Varianten verwenden identische Anschluss- und Befestigungsmaße nach ISO 6432, unterscheiden sich jedoch in Tragzahlen, Führungsgenauigkeit und zulässigen Seitenkräften bei gleichen Einbauabmessungen.

ISO 6432 Rundzylinder verwenden standardisierte M5-Gewindeanschlüsse für Druckluftleitungen mit 6 mm Außendurchmesser und erfordern eine Mindestmontagefläche entsprechend der Normabmessungen. Die Befestigung erfolgt über genormte Befestigungsflansche oder Gewindestifte mit M6 oder M8 Gewinde, wobei die Ausrichtungstoleranz ±0,05 mm nicht überschreiten darf. Das Pneumatiksystem muss mit Betriebsdrücken von 1 bis 10 bar ausgelegt sein, gefilterte und geölte Druckluft nach ISO 8573-1 Klasse 7:4:4 verwenden und Dämpfungsventile bei Hüben über 100 mm vorsehen.

ISO 6432 Rundzylinder erreichen standardmäßig Schutzart IP54 für Schutz gegen Staub und Spritzwasser, während spezielle Ausführungen IP65 oder IP67 für erhöhte Umgebungsanforderungen verfügbar sind. Der Betriebsdruckbereich liegt zwischen 1 und 10 bar bei Betriebstemperaturen von -20°C bis +80°C für Standarddichtungen, wobei Spezialausführungen Temperaturen bis +150°C ermöglichen. Die zulässige Seitenlast beträgt bei 16 mm Durchmesser maximal 25 N, bei 25 mm Durchmesser bis 60 N, während die Kolbengeschwindigkeit 3 m/s nicht überschreiten sollte.

ISO 6432 Rundzylinder erfordern eine erste Inspektion nach 500.000 Betriebszyklen oder 12 Monaten, je nachdem welcher Wert früher erreicht wird, mit Überprüfung der Dichtungen, Führungen und Dämpfungseinstellungen. Die regulären Wartungsintervalle liegen bei 1 Million Zyklen oder 24 Monaten für Standardanwendungen, können aber bei aggressiven Medien oder extremen Temperaturen auf 6 Monate verkürzt werden. Die typische Lebensdauer erreicht 5 bis 10 Millionen Betriebszyklen bei ordnungsgemäßer Wartung, wobei Dichtungssätze nach etwa 2 Millionen Zyklen und Führungselemente nach 5 Millionen Zyklen präventiv getauscht werden sollten.

ISO 6432 Rundzylinder arbeiten in einem Betriebsdruckbereich von 1 bis 10 bar, wobei der optimale Arbeitsbereich zwischen 4 und 8 bar liegt für maximale Effizienz und Lebensdauer. Die Norm definiert M5-Gewindeanschlüsse für alle Zylinderdurchmesser von 8 bis 25 mm, die mit 6 mm Pneumatikschläuchen oder entsprechenden Schnellkupplungen kompatibel sind. Der Mindestbetriebsdruck von 1 bar gewährleistet sichere Rückstellung bei einfachwirkenden Zylindern, während der Maximaldruck von 10 bar die strukturelle Belastungsgrenze der genormten Gehäuseabmessungen darstellt.
