4-Achsen Lötroboter 200W, Arbeitsraum 400x400x100 mm - Quick 9494F-A
Automatischer 4-Achsen Lötroboter mit 200 W Lötstation und Arbeitsraum 400x400x100 mm bei ±0,01 mm Achsgenauigkeit. Perforierter Lotdrahtvorschub minimiert Lotspritzer, berührungslose Spitzenreinigung und Teach-in-Programmierung über das Eingabe-Pad.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Quick 9494F-A ist ein automatischer Lötroboter, der über 4 Achsen präzise und reproduzierbar lötet. Bei einem Arbeitsraum von X/Y/Z = 400 x 400 x 100 mm und ±180° Rotation erreicht er eine Achsgenauigkeit von ±0,01 mm und arbeitet mit einer leistungsstarken 200 W Lötstation.
Vorteile auf einen Blick
- Reproduzierbares Löten über 4 Achsen mit ±0,01 mm Achsgenauigkeit
- Leistungsstarke 200 W Lötstation mit großer Lötspitzenauswahl, Sonderspitzen bestellbar

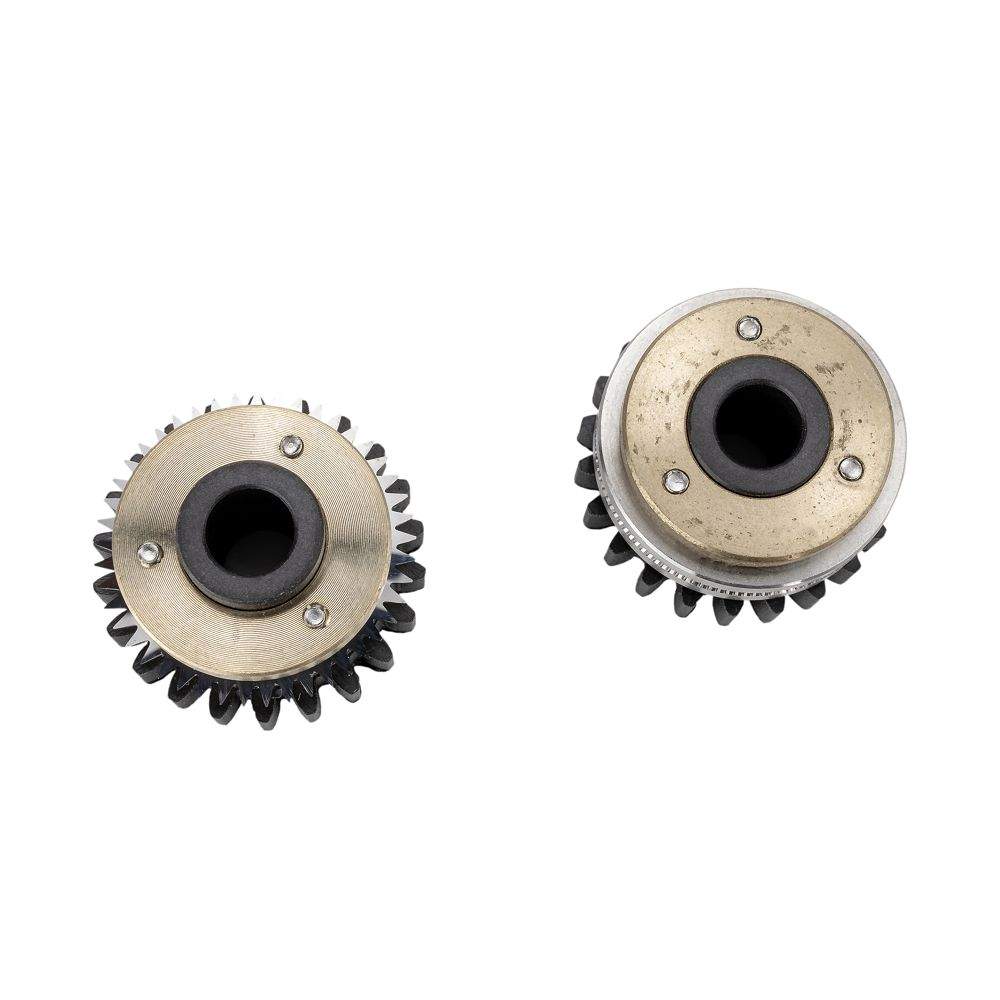

- Lotdrahtvorschub mit automatischer Perforation des Drahts gegen Lotspritzer, Alarm bei Stau oder Abriss
- Berührungslose Spitzenreinigung mit Druckluft, rotierenden Messing- oder Schwammbürsten
- Teach-in direkt an der Anwendung über das Eingabe-Pad, mit Notaustaster
Anwendungen
Für die automatisierte Serien- und Selektivlötung in der Elektronikfertigung, überall dort wo gleichbleibende Lötpunktqualität und hohe Reproduzierbarkeit gefordert sind.
Optionen und Zubehör
- QU9036 automatische Lötspitzenausmessung in X/Y/Z-Achse
- QU6102 Lötrauchabsaugung über zwei Absaugschläuche, auch direkt an der Lötspitze
- QUcamera Prozesskamera und Monitor zur Prozessbeobachtung
- Löten unter Stickstoff mit passendem Lötkolben QO9018BMT und Stickstoffgenerator QU9039
- QUsafetyL ESD-sicheres, transparentes Sicherheitsgehäuse mit Innenbeleuchtung und integriertem LED-Vorhang, der bei Eingriff in den Arbeitsbereich den Prozess am Ende des aktuellen Lötpunktes sicher stoppt

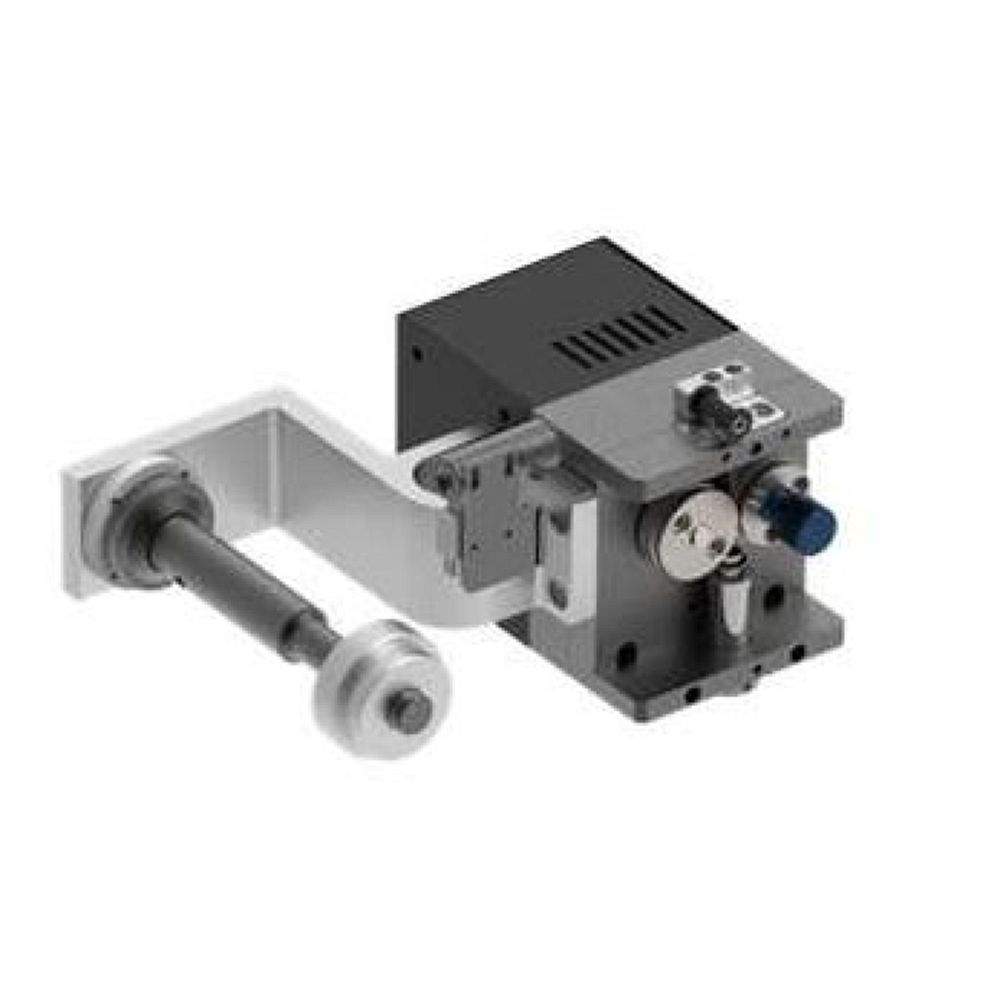

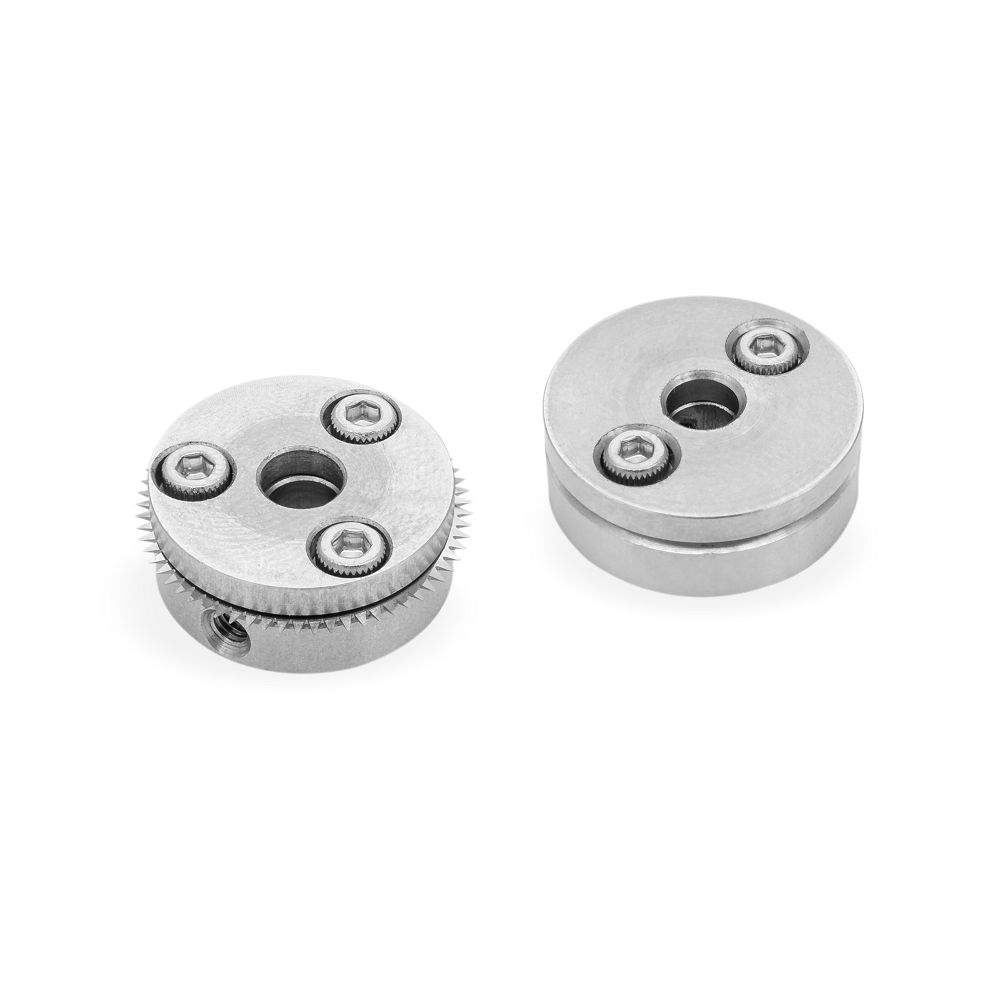

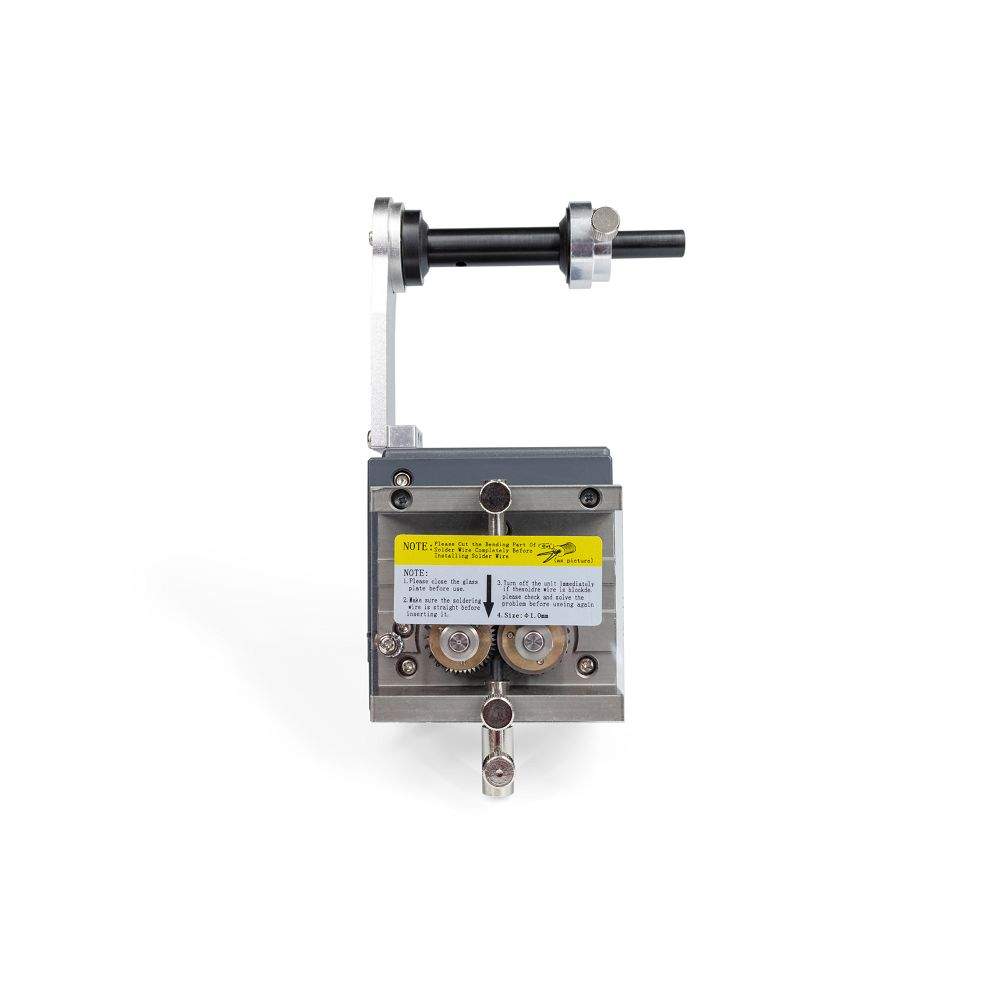

- Lotdraht-Vorschubeinheiten der Serie 371TI (0,5 / 0,8 / 1,0 mm) und Lötspitzenreiniger 310C/310X
Sicherheit und Konformität: ESD-sicheres optionales Sicherheitsgehäuse, CE, RoHS.
Technische Daten
| Bauart | Automatischer 4-Achsen Lötroboter |
|---|---|
| Arbeitsraum (X-Y-Z) | 400 x 400 x 100 mm |
| Rotation | ±180° |
| Achsgenauigkeit | ±0,01 mm |
| Lötstation | 200 Watt |
| Lotdrahtzuführung | Perforierter Vorschub mit Stau-/Abriss-Alarm |
| Spitzenreinigung | Druckluft, rotierende Messing- oder Schwammbürsten |
| Programmierung | Teach-in über Eingabe-Pad |
| Sicherheit | Notaustaster |
| Gewicht | 0,1 kg |
| Hersteller | Quick |
| Hersteller-Nr. | 9494F-A |
| Zolltarifnummer | 85152900000 |
| GPSR Herstellerdaten | Bräunlich GmbH Am Heideberg 26, DE 06886 Lutherstadt Wittenberg, www.braeunlich-gmbh.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | China |
Downloads
Datenblatt
Zubehör
4-Achsen Lötroboter 200W mit 2 Tischen, 500x400x100 mm - Quick 9584EYA
Art. QCK-QU9584EYA4-Achsen Lötroboter 200W mit 2 Tischen, 500x400x100 mm - Quick 9594FYA-A
Art. QCK-QU9594FYA-AAlternativen
4-Achsen Lötroboter 200W mit 2 Tischen, 500x400x100 mm - Quick 9584EYA
Art. QCK-QU9584EYA4-Achsen Lötroboter 200W mit 2 Tischen, 500x400x100 mm - Quick 9594FYA-A
Art. QCK-QU9594FYA-AFragen zum Artikel
Hallo,
wie ist aktuelle Lieferzeit des Lötroboters
Quick 9494F-A
Mit freundlichen Grüßen
Beantwortet
Wird der Lötroboter Quick 9494F-A jetzt bestellt, kann er ab Ende Januar bzw. Anfang Februar geliefert werden.
