1-Arm Lötrauchfiltersystem 120W, 100m³/h, 230V mit Flexarm 1,5m und Düse 125mm - Quick QU6101A2-S1

Ein Filtergerät allein saugt noch nichts ab, es fehlt der Arm über der Lötstelle. Das Set QU6101A2-S1 liefert beides, das 6101A2 mit bis zu 100 m³/h und einen ESD-Flexarm mit 1,5 m Reichweite, dessen Düse mit 125 mm Durchmesser eine große Fläche über der Baugruppe abdeckt.

Vorteile im Betrieb

• Düse mit 125 mm Durchmesser, die Erfassung bleibt auch dann wirksam, wenn die Hand beim Löten wandert.
• ESD-Flexarm, 75 mm Durchmesser und 1,5 m Länge, gliedweise verstellbar und behält die eingestellte Lage.
• Luftmenge stufenlos bis 100 m³/h bei 3000 Pa statischem Druck, damit bleibt Reserve, wenn die Filter zusetzen.

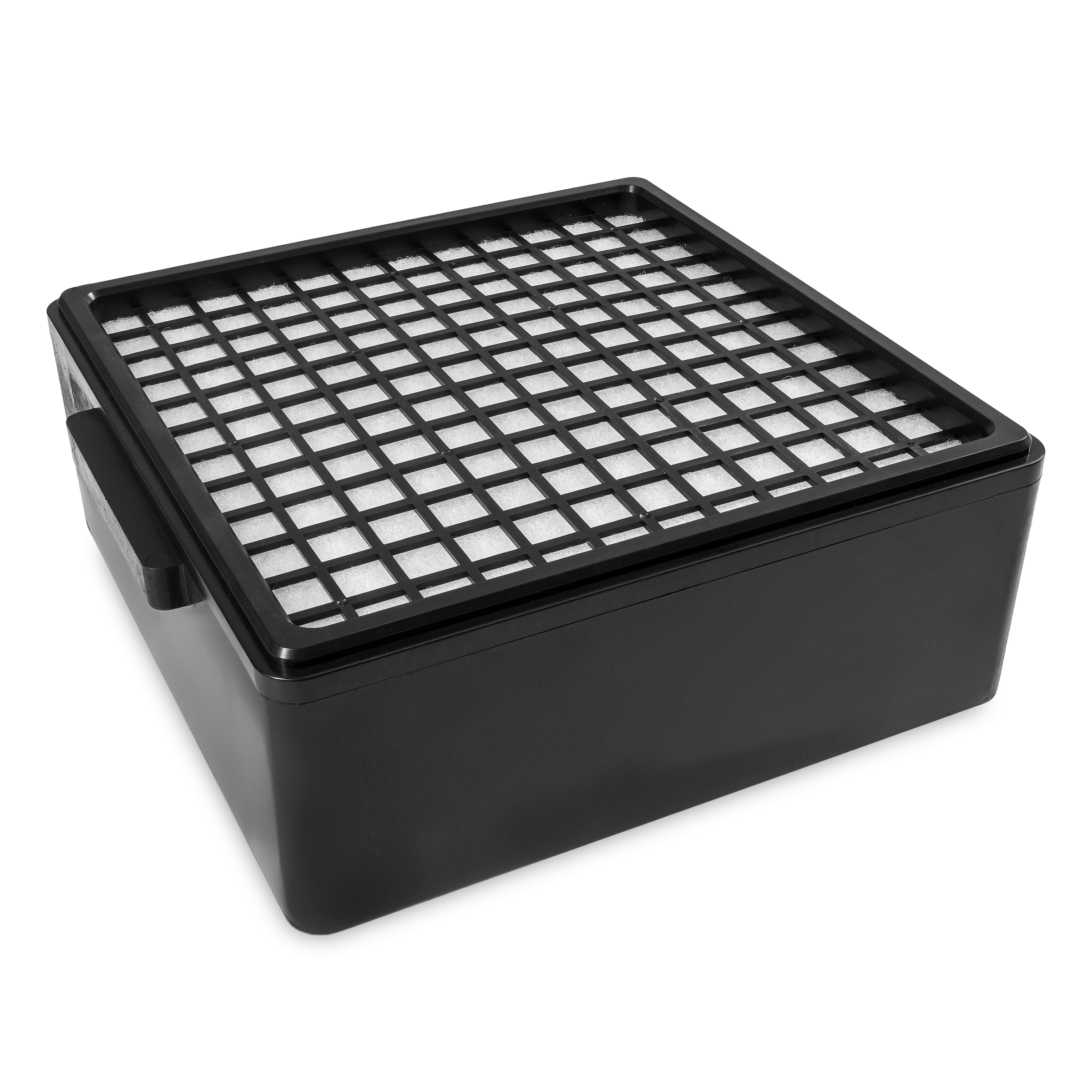

• Vier Barrieren in Reihe, Funkenschutzgitter, elektrostatischer Vorfilter, Mittelfilter und Hauptfilter mit Aktivkohle, zusammen 99,95 Prozent bei 0,3 µm.

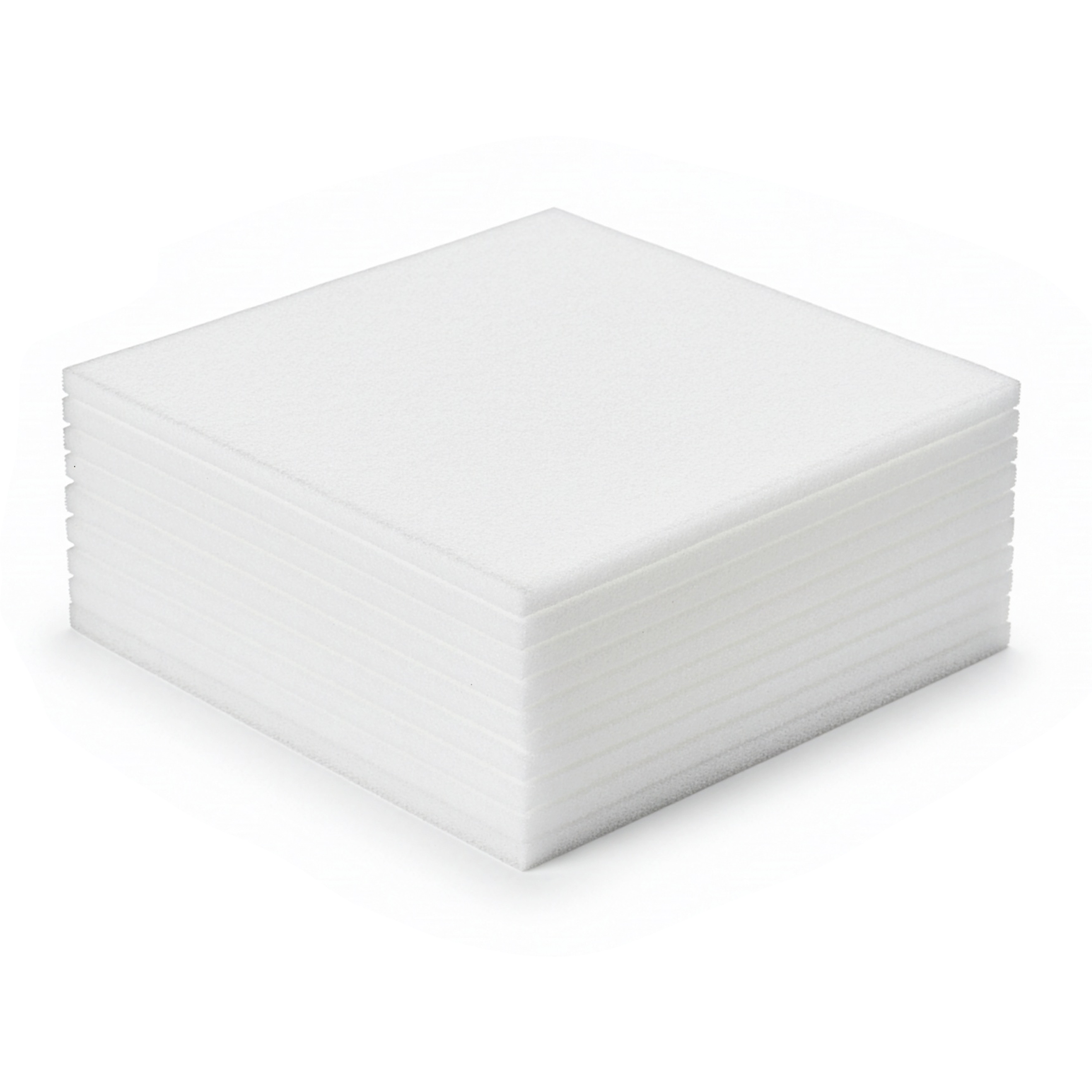

• Fünf Vorfilter im Lieferumfang, die erste und am schnellsten zugesetzte Stufe ist für mehrere Wechsel vorrätig.
• Umluftbetrieb ohne Abluftrohr, das Set steht am Tisch statt an der Außenwand.
• Digitalanzeige und magnetische USB-Fernbedienung, Filterzustand und Luftmenge sind vom Platz aus einsehbar.

Technische Daten

Einsatz, Lieferumfang und Kompatibilität

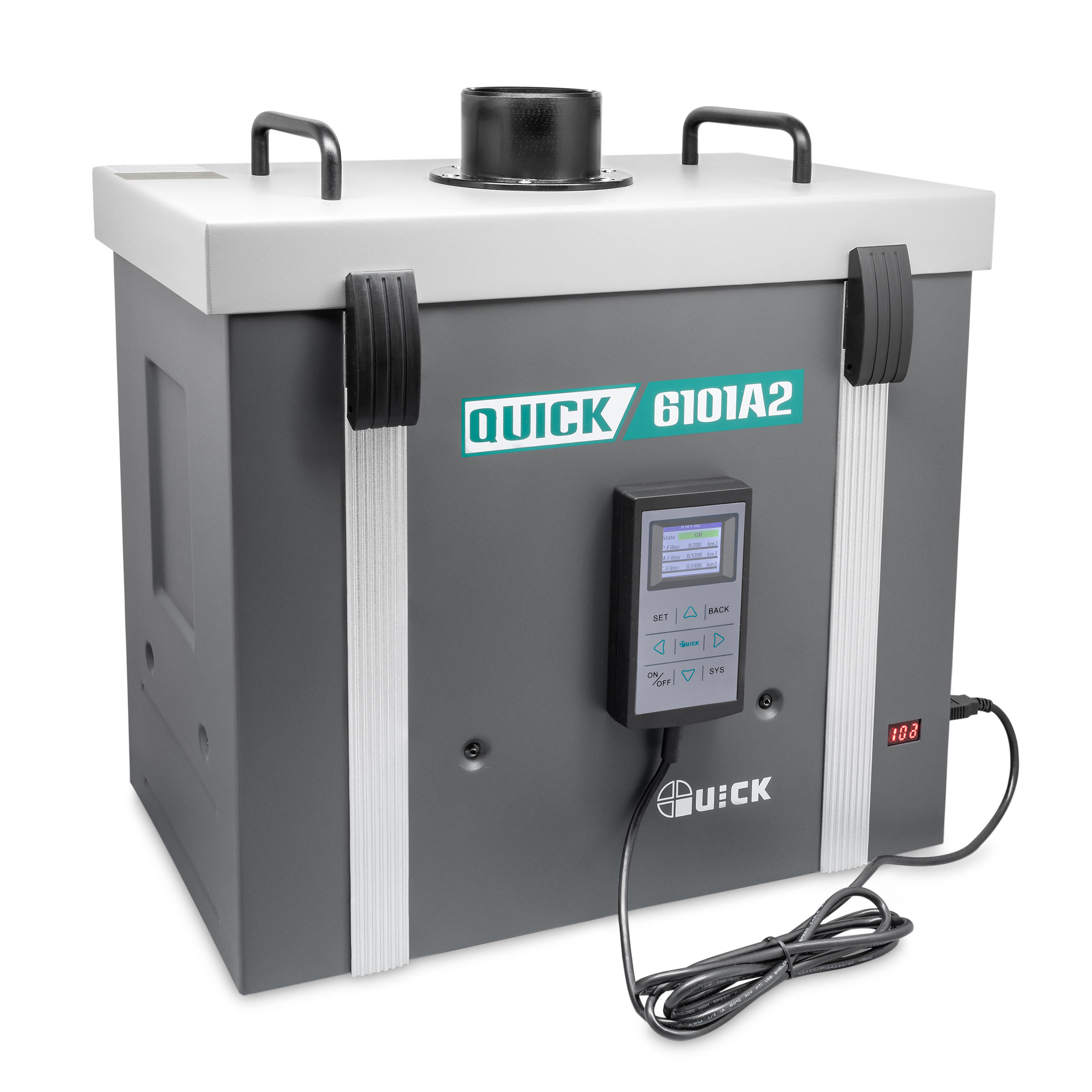

Für Handlötplätze in Elektronikfertigung, Labor, Nacharbeit und Service, an denen der Rauch großflächig über der Baugruppe erfasst werden soll. Lieferumfang, Filtergerät 6101A2, ESD-Flexarm 75 mm mit 1,5 m Länge, ESD-Absaugdüse 125 mm, fünf Vorfilter elektrostatisch, ein Mittelfilter, ein Hauptfilter mit Aktivkohle, Funkenschutzgitter und magnetische USB-Fernbedienung. Das Filtergerät lässt sich mit Quick Lötstationen wie TS8, TS1100 oder TS2200 koppeln und geht mit der Station in Standby.
