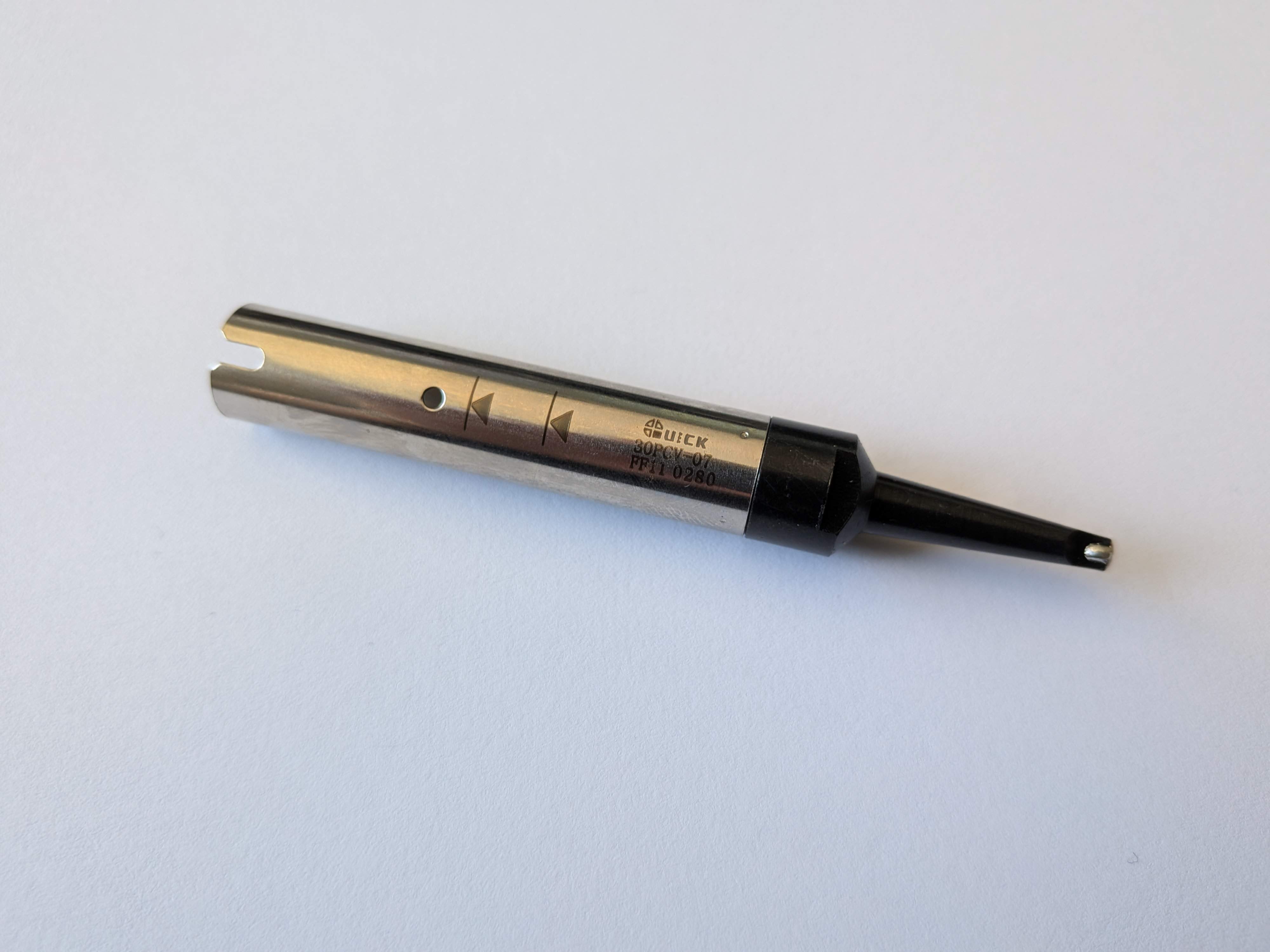

Lötspitze verlängert, Sonderform mit Bohrung, 3,0 x 1,5 mm für Lötroboter-Tools 9018M, 9018BMT - Quick QU911G-30PCV-07

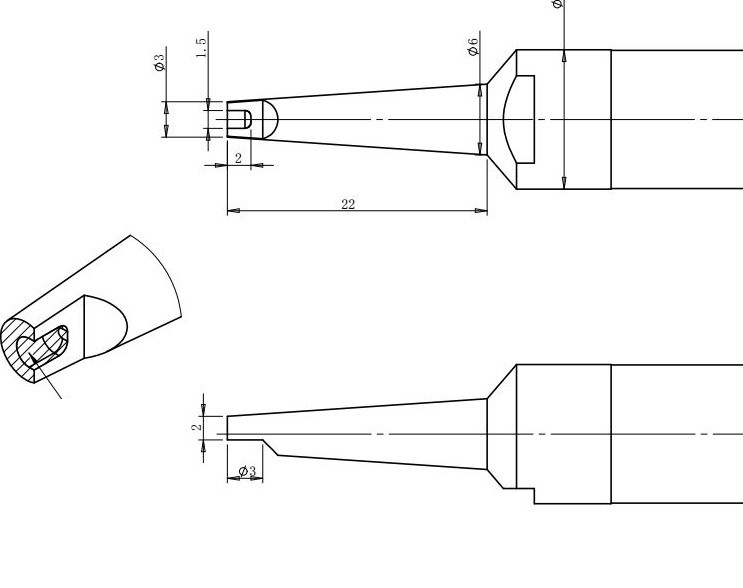

Stiftanschlüsse in vertieften Gehäusebereichen sind mit einer normalen Meißelspitze schwer zu erreichen und werden dabei nur einseitig erwärmt. Die QU911G-30PCV-07 ist verlängert ausgeführt und trägt in der Stirnfläche eine Bohrung, der runde Anschluss liegt darin über den Umfang an, das Arbeitsmaß beträgt 3,0 x 1,5 mm.

Was die Sonderform bringt

• Bohrung in der Stirnfläche, runde Anschlüsse wie Stifte, Pins oder verzinnte Litzen bekommen Kontakt über den Umfang statt nur an einer Kante.
• Verlängerte Bauform, damit sind Lötstellen erreichbar, die vertieft oder von höheren Bauteilen umbaut sind.
• Arbeitsmaß 3,0 x 1,5 mm, mit 1,5 mm Materialstärke deutlich mehr Masse als bei den 0,8-mm-Meißelspitzen der Serie.
• Gerade Ausführung, passend zur festen Achslage im Roboter und zu einem wiederholbaren Anfahrmaß.
• RoHS-konform und in bleifreien Serienprozessen ohne Einschränkung einsetzbar.

Technische Daten

Einsatz und Kompatibilität

Für die Lötroboter-Werkzeuge 9018M und 9018BMT und damit für QUICK ET9181 SEMI-AUTO mit Lötdrahtzuführung, 9594FYA und 9584EYA mit zwei Tischen, ET9494E und ET9494F-A sowie weitere Modelle der Baureihe. Liegt die Lötstelle frei und ist flach, genügt die verlängerte Meißelspitze QU911G-40D-07 mit 4,0 x 1,5 mm oder die kurze QU911G-30D-07 mit 3,0 x 0,8 mm. Lieferumfang: eine Lötspitze.
