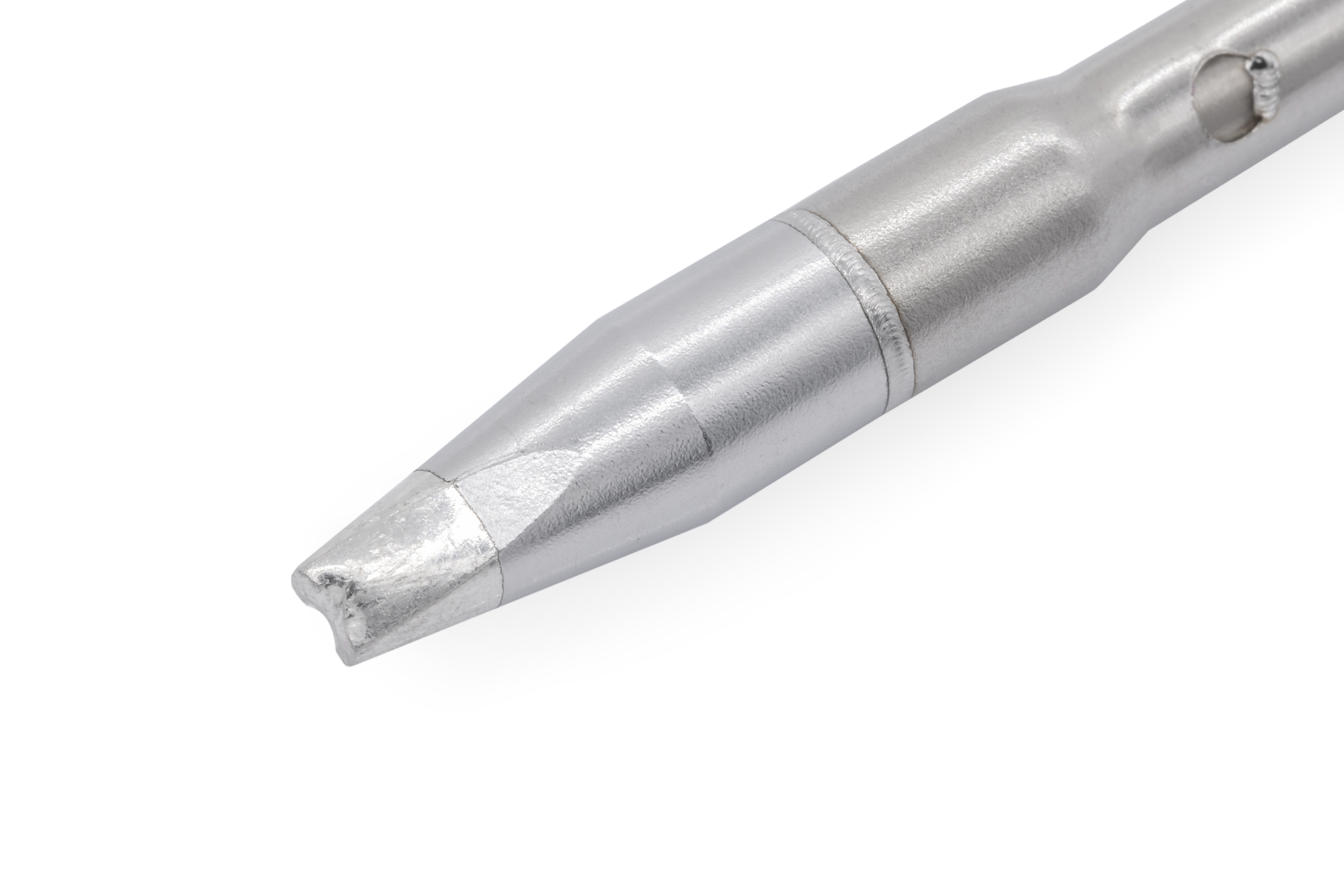

Kartuschenlötspitze für TS8, gerade, 1,3 mm Kuhfuss-meißelförmig stumpf 2,8 mm breit x 1,3 mm, 4 mm Lot-benetzt - Quick TSS08-2.8DU01
Kuhfussform mit 1,3 mm tiefer Mulde auf einer 2,8 mm breiten Klinge, die Hohlkehle hält einen Lottropfen und gibt ihn an das Lötauge ab. 4 mm Lotbenetzung. Für Durchsteckmontage, bei der jede Bohrung sicher gefüllt sein muss.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Bei der Durchsteckmontage muss das Lot durch die Bohrung nach oben steigen. Die TSS08-2.8DU01 hält dafür in ihrer 1,3 mm tiefen Kuhfussmulde einen Lottropfen bereit, der beim Aufsetzen den Kontakt zwischen Draht und Lötauge sofort herstellt und die Wärme über die Flüssigphase überträgt.
Merkmale
- Kuhfussmulde 1,3 mm, das Lot bleibt in der Hohlkehle stehen und tropft beim Führen nicht ab.
- Klingenbreite 2,8 mm, Lötauge und Anschlussdraht liegen gemeinsam in der Auflage.
- Wärmeübergang über den stehenden Lottropfen statt über trockenen Metallkontakt, das verkürzt die Verweilzeit am Bauteil.
- Lotbenetzung über 4 mm, die Mulde wird nachgefüllt, ohne dass Lot am Schaft hochkriecht.
- Thermoelement in der Kartusche und Kalibrierchip in der Spitze, bei Wärme abziehenden Lötaugen bleibt die Regelung nah am Sollwert.
Einsatz und Lieferumfang
Gedacht für THT-Bestückung und Nacharbeit an durchkontaktierten Lötaugen, an Stiftleisten, Klemmen und Steckern mit mehreren Anschlüssen in Reihe. Die Spitze passt in den Lötkolben QUELKTSS80A der Stationen Quick TS8 und TS8+. Geliefert wird eine Kartuschenlötspitze ohne Lötkolben und ohne Station.
Technische Daten
| Marke | Quick |
|---|---|
| Artikelnummer | TSS08-2.8DU01 |
| Serie | TSS08R Rapid-Kartuschenlötspitze |
| Spitzenform | Kuhfuss 1,3 mm, meißelförmig stumpf |
| Ausführung | gerade |
| Maße | 2,8 mm breit x 1,3 mm |
| Lotbenetzung | 4 mm |
| Temperaturregelung | Thermoelement in der Kartusche |
| Kalibrierung | Chip in der Spitze speichert den Kalibrierwert |
| Passende Station | Quick TS8, TS8+ |
| Passender Lötkolben | QUELKTSS80A |
| RoHS | konform |
| Hersteller | Quick |
| Hersteller-Nr. | TSS08-2.8DU01 |
| GPSR Herstellerdaten | Bräunlich GmbH Am Heideberg 26, DE 06886 Lutherstadt Wittenberg, www.braeunlich-gmbh.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
