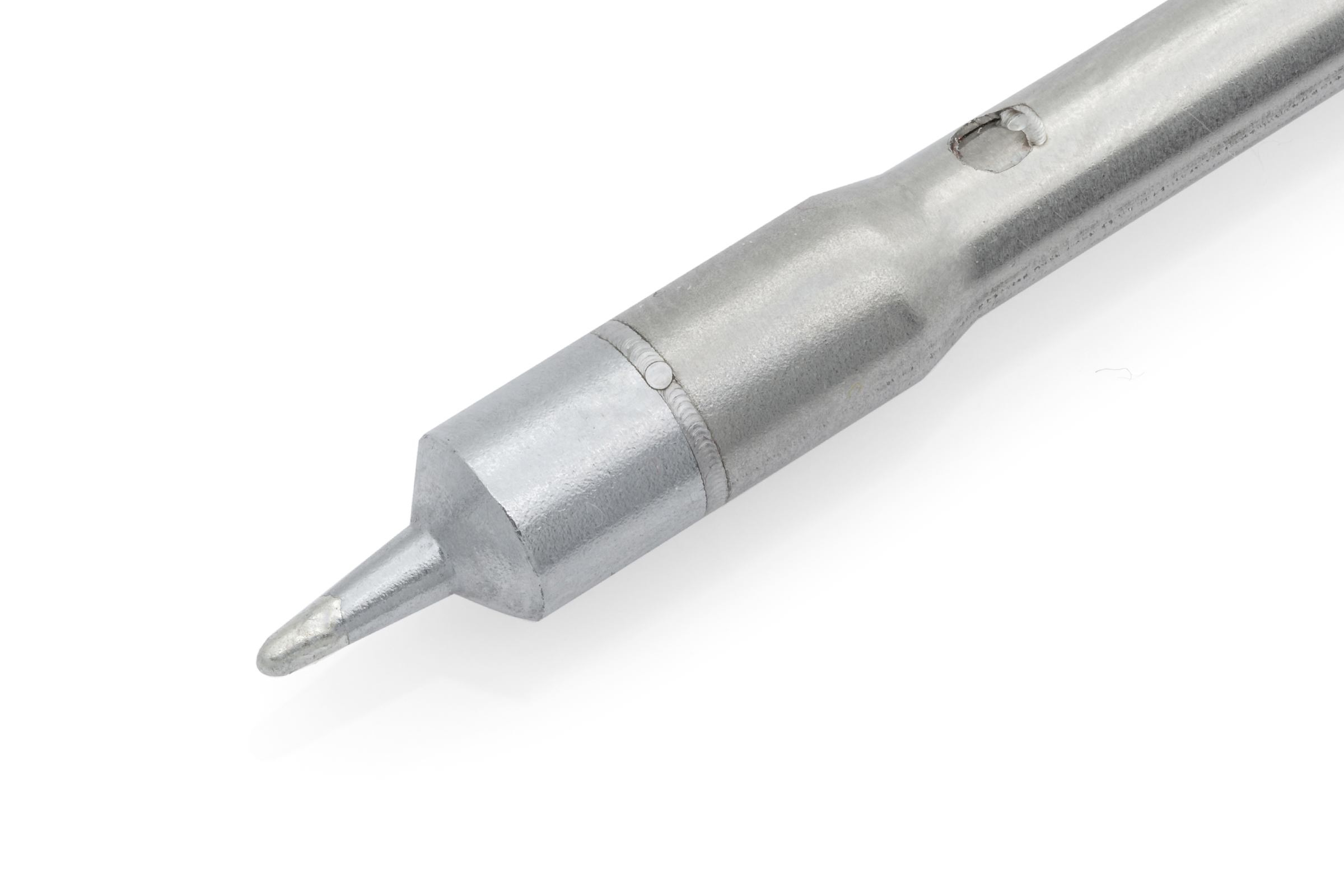

Kartuschenlötspitze für TS8, gerade, schlank, bleistiftspitz Ø 1,0 mm rund, 2 mm Lot-benetzt - Quick TSS08-B01

Für den Großteil der Handlötstellen an einer Baugruppe braucht es keine Sonderform, sondern eine Spitze, die zuverlässig trifft und die Wärme punktgenau abgibt. Die TSS08-B01 leistet das mit einem runden Bleistiftprofil von Ø 1,0 mm, dessen schlanker Kegel das Sichtfeld auf die Lötstelle offen hält.

Was die Geometrie leistet

• Rundes Bleistiftprofil mit Ø 1,0 mm, gleiche Wärmeabgabe aus jeder Anstellrichtung, damit ist die Spitze nicht auf eine Arbeitsrichtung festgelegt.
• Schlanke Kegelform, die Sicht auf die Lötstelle bleibt frei, was bei dicht bestückten Leiterplatten die Trefferquote erhöht.
• Lotbenetzung auf 2 mm begrenzt, das Lot bleibt an der Spitze und läuft nicht den Schaft hoch, das reduziert Brücken an eng stehenden Pins.
• Thermoelement in der Spitze, die Regelung greift an der Arbeitsstelle statt zeitverzögert im Heizkörper.
• Chip in der Kartusche mit gespeichertem Kalibrierwert, die Anzeige der Station stimmt nach jedem Spitzenwechsel wieder.
• Spitze und Heizkörper als direkte Einheit, der Weg vom Heizelement zur Lötstelle bleibt kurz.

Technische Daten

Einsatz, Lieferumfang und Kompatibilität

Die Standardform für gemischte Bestückung, bedrahtete Widerstände und Kondensatoren, Stiftleisten, Chipbauformen ab 0603, Drahtbrücken und Nacharbeit an einzelnen Pads. Für großflächige Masseanbindungen ist die Wärmereserve knapp, dort greift die meißelförmige TSS08-6D. Geliefert wird eine einzelne Kartuschenlötspitze ohne Lötkolben, sie arbeitet am Lötkolben QUELKTSS80A der Stationen QUICK TS8 und TS8+.
