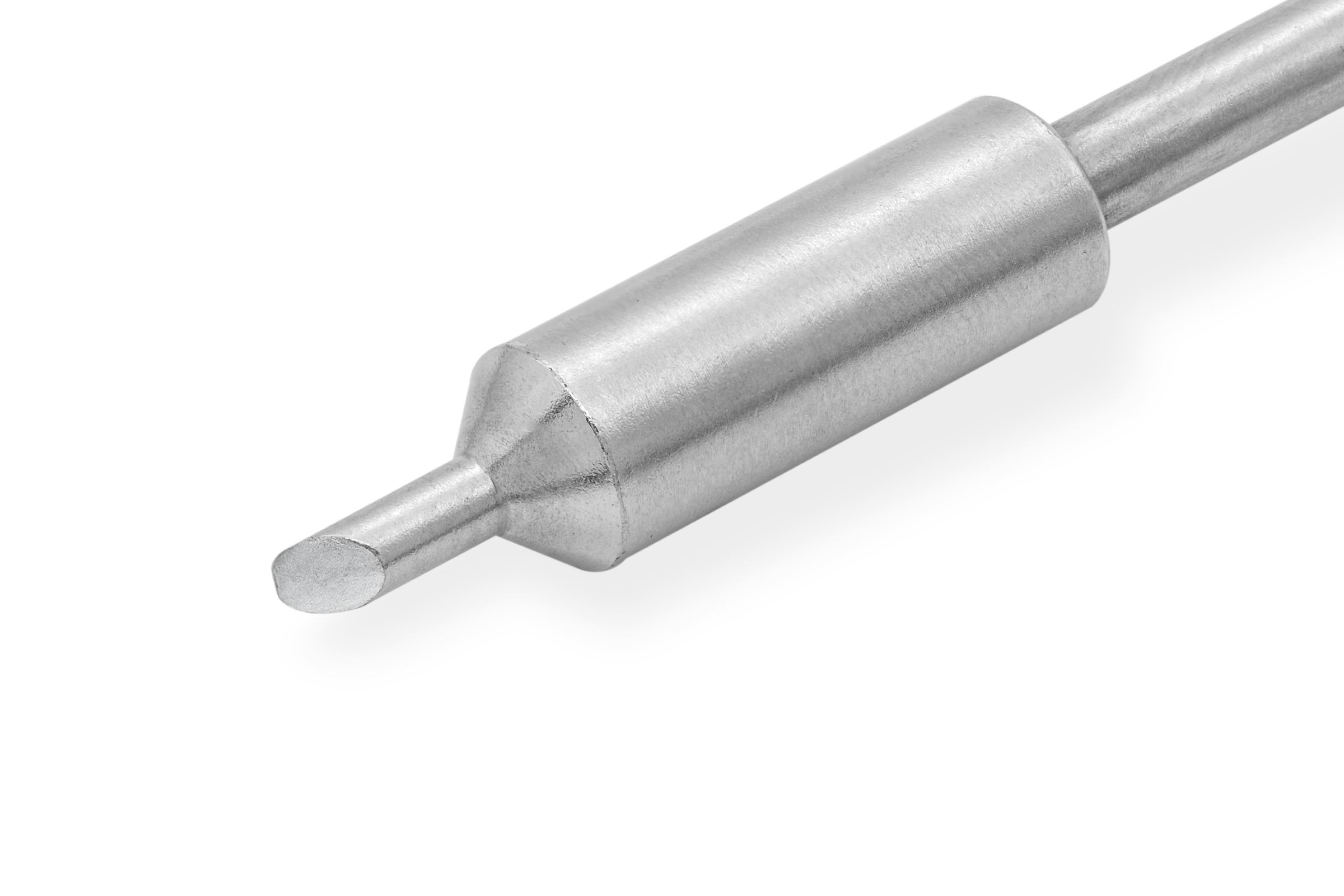

Kartuschen-Lötspitze gerade, ellipsenförmig 45° angeschrägt | Ø 3,0 mm | schmal | 200W-Ausführung | für TS10 Lötstation | mit Kalibrier-Chip - Quick TSS10C-3CM-01

Eine große Schrägfläche hilft nur, wenn sie überhaupt an die Lötstelle kommt. Diese Kartusche behält deshalb den Ø 3,0 mm samt 45°-Anschrägung, führt den Spitzenkörper davor aber schmal aus, damit hohe Nachbarbauteile den Zugang nicht versperren. Leistungsseitig gehört sie zur 200-W-Ausführung der TSS10-Serie.

Was die Geometrie bringt

• Ø 3,0 mm Arbeitsfläche bleiben erhalten, an Kabelanschlüssen und größeren Pads geht keine Kontaktfläche verloren.
• Die schmale Bauform verringert das Störmaß neben der Spitze, das zählt bei Steckern, Kühlkörpern und stehenden Elkos.
• Der 45°-Winkel erlaubt flaches Anstellen und hält die Lötstelle im Blick.
• 200-W-Ausführung für feinen bis mittleren Wärmebedarf, ausgelegt auf kontrollierte Wärmeübertragung.
• Spitze und Heizkörper sind in der TSS10-Serie eine Einheit, an der Quick TS10 sind rund 3 Sekunden bis 300 °C erreichbar, Referenz ist die 1,6-mm-Spitze.
• Thermoelement in der Spitze und integrierter Kalibrierchip, die Station zeigt nach dem Wechsel wieder den passenden Wert.

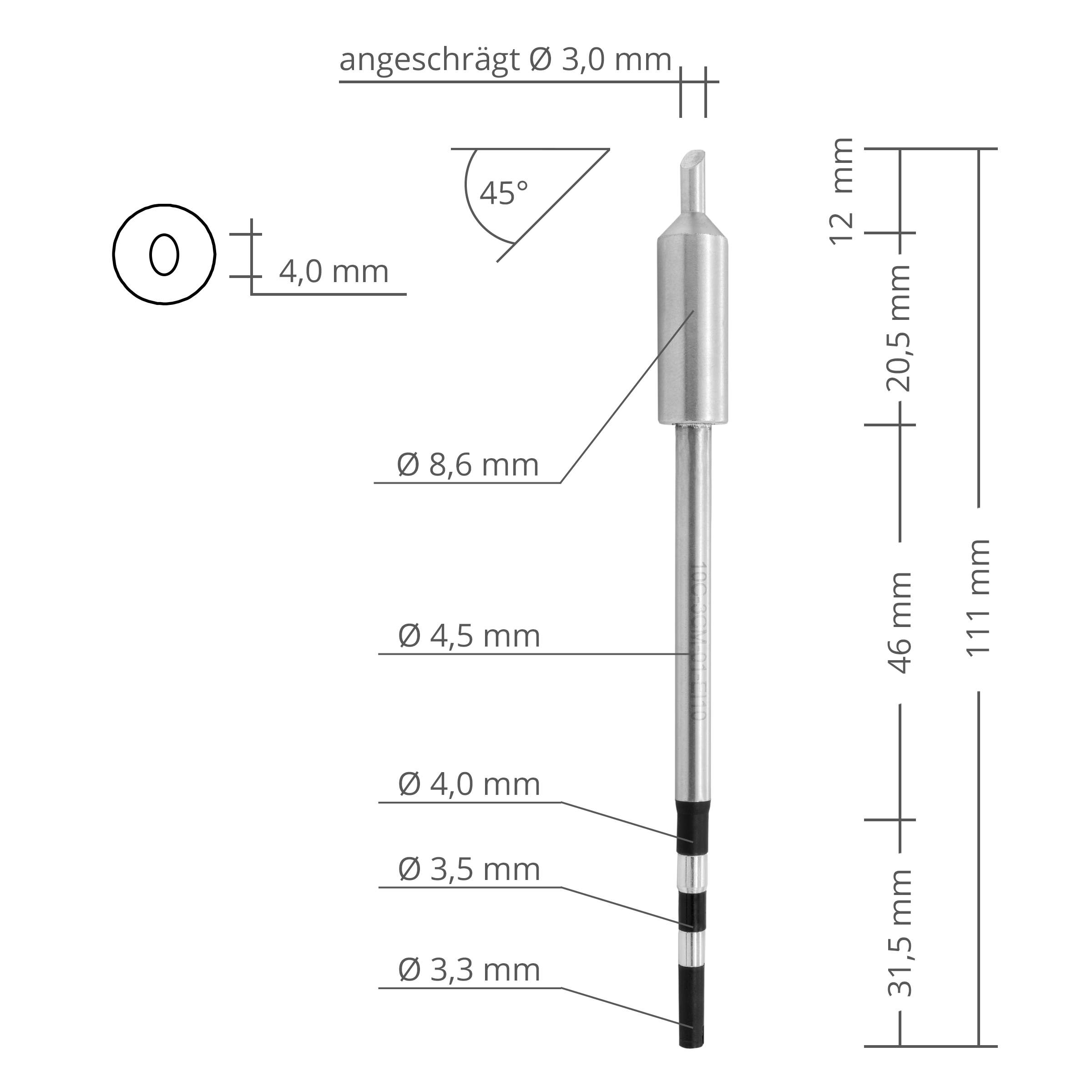

Technische Daten

Einsatz

Pads, Leiterbahnen, THT-Anschlüsse, Steckkontakte, Kabelanschlüsse und Litzen, besonders auf dicht bestückten Baugruppen und in engen Gehäusen. Wo Platz genug ist, tut die normale 3,0-mm-Schrägspitze denselben Dienst mit mehr Material hinter der Fläche.

Lieferumfang und Kompatibilität

Eine Kartuschen-Lötspitze für die Quick TS10, am selben Handstück gegen andere TSS10-Kartuschen wechselbar. Ausführung RoHS-konform.
