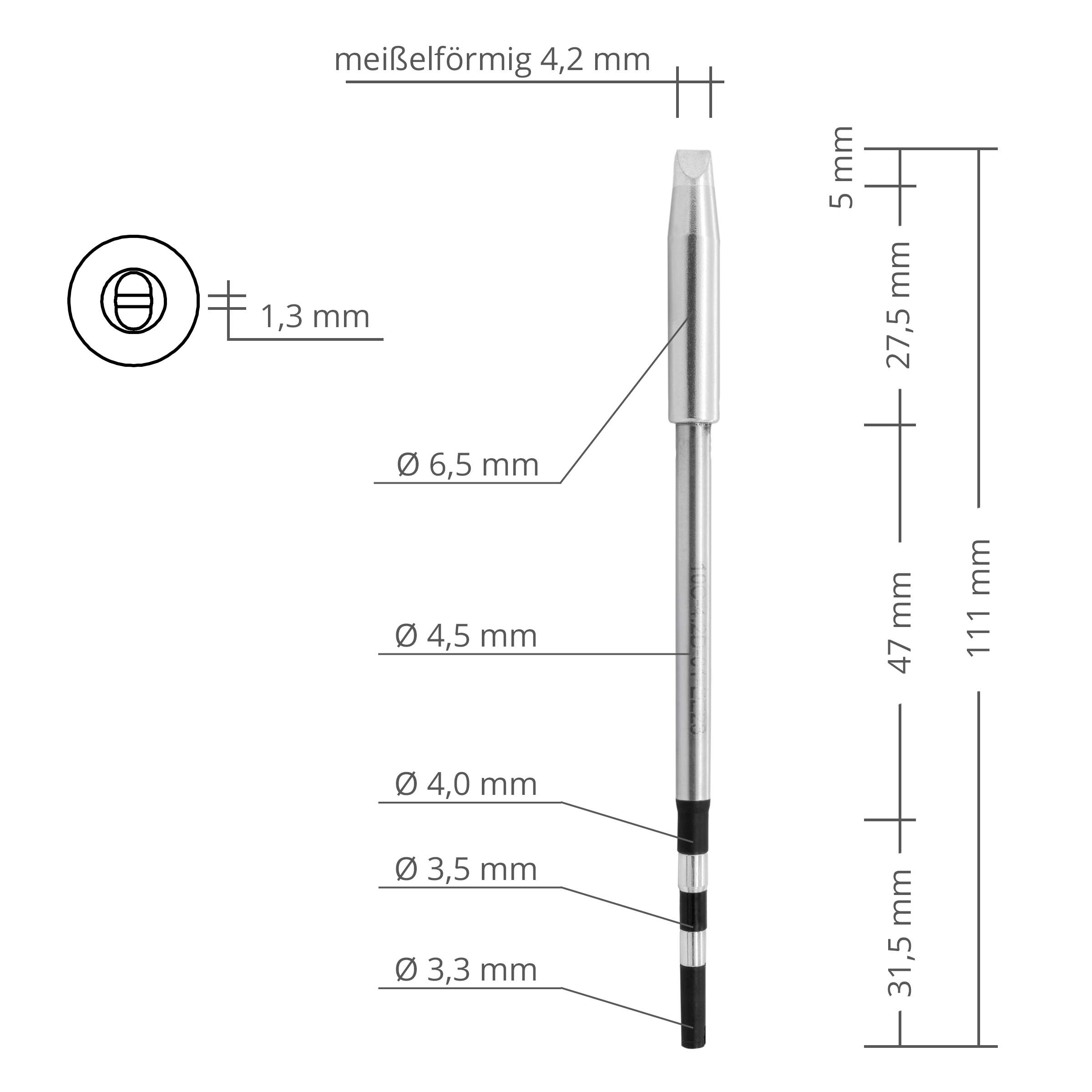

Kartuschen-Lötspitze gerade meißelförmig, 4,2 mm breit | Meißelstärke 1,3 mm | 200W-Ausführung | für TS10 Lötstation | mit Kalibrier-Chip - Quick TSS10C-4.2D-01

Wenn an bedrahteten Bauteilen, Steckkontakten oder Litzen die Wärme zu langsam ankommt, fehlt meist Kontaktfläche. Diese Kartuschenlötspitze arbeitet mit einer 4,2 mm breiten Meißelfläche und 1,3 mm Meißelstärke und überträgt damit deutlich mehr Wärme als die verbreiteten 1,6- und 2,4-mm-Spitzen, bleibt an mittelgroßen Pads aber noch gut zu führen.

Was die Geometrie im Betrieb bringt

• 4,2 mm Arbeitsbreite legen sich flächig auf Pad und Anschluss, das Lot benetzt schneller als mit einer schmalen Spitze.
• 1,3 mm Meißelstärke geben Wärmevorrat für mittleren Wärmebedarf, ohne dass die Spitze an normalen Leiterplattenpads überdimensioniert wirkt.
• Ausführung der 200-W-Klasse, damit auch bei dicht getakteten Lötstellen genug Reserve zum Nachheizen bleibt.
• Spitze und Heizkörper bilden eine Kartusche, die Wärme muss keine Steckverbindung überwinden. Quick nennt für die Serie rund 3 Sekunden von Raumtemperatur auf 300 °C, gemessen an der 1,6-mm-Spitze.
• Das Thermoelement misst in der Spitze statt am Heizkörper, die Regelung reagiert daher auf die tatsächliche Belastung.
• Der integrierte Chip trägt den individuellen Kalibrierwert, die Temperaturanzeige der Station bleibt nach dem Spitzenwechsel vergleichbar.

Technische Daten

Einsatz, Lieferumfang und Kompatibilität

Typische Aufgaben sind THT-Bauteile, Stiftleisten, Kabelanschlüsse, Litzen, Lötfahnen und mittelgroße Pads in Werkstatt, Service, Montage und Nacharbeit. Für dicht stehende Feinraster-Pads greifen Sie besser zur bleistiftspitzen TSS10C-B, für massereiche Verbindungen zur 5,0-mm-Meißelform TSS10C-5D. Die Spitze wird einzeln geliefert und passt ausschließlich an die Quick Lötstation TS10.
