Stativadapter für Punkt-zu-Punkt-Messung und DXF-Erfassung am DISTO X6 - Leica DST 360-X

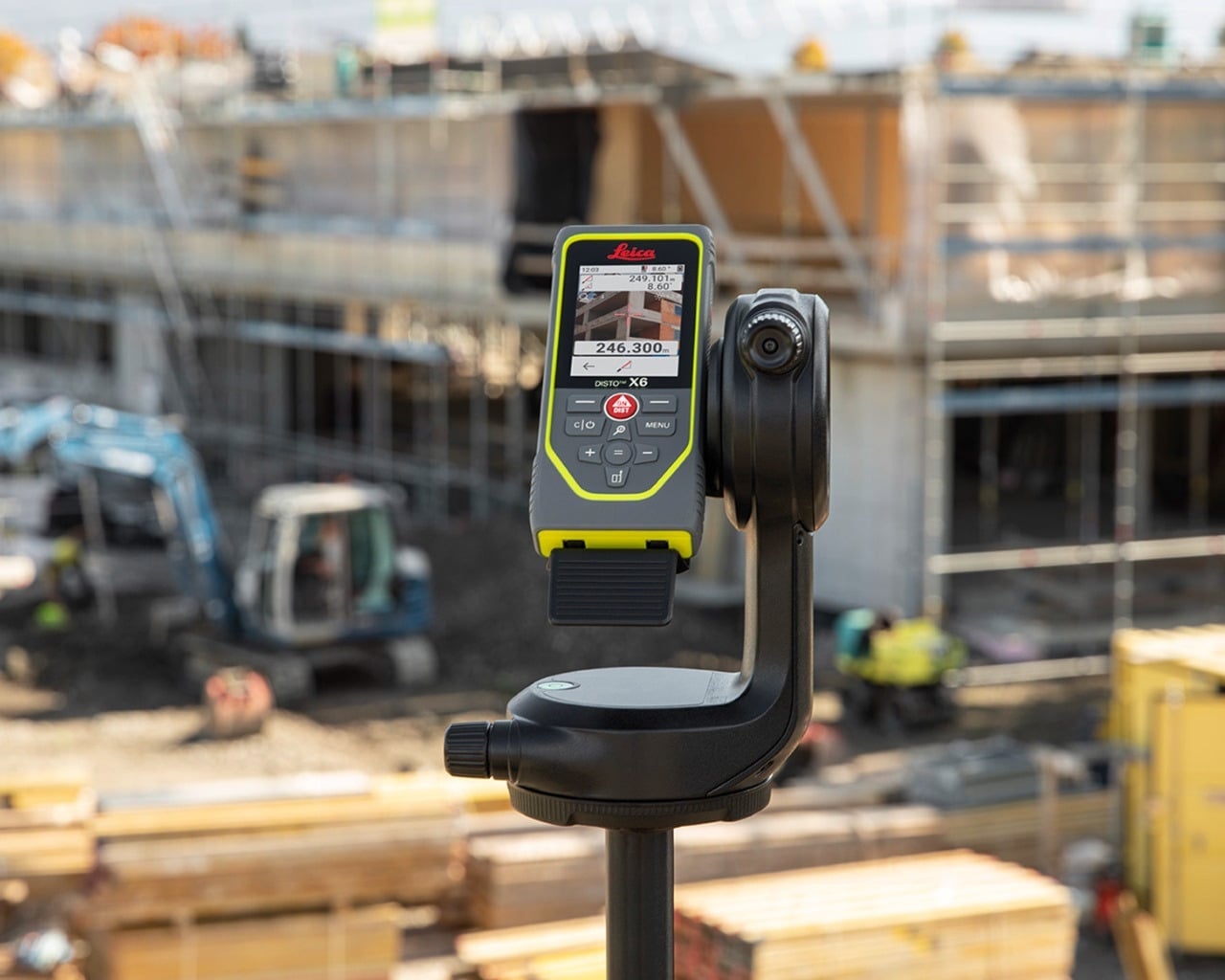

Manche Maße lassen sich nicht direkt abgreifen, weil der Messpunkt hinter einem Hindernis oder in der Höhe liegt. Der Leica DST 360-X erweitert den DISTO X6 um genau diese Messungen. Auf dem Stativ montiert erfasst die Kombination Distanzen zwischen zwei beliebigen Punkten aus einer einzigen Aufstellung heraus und legt die Ergebnisse als DXF-Datei ab.

Vorteile

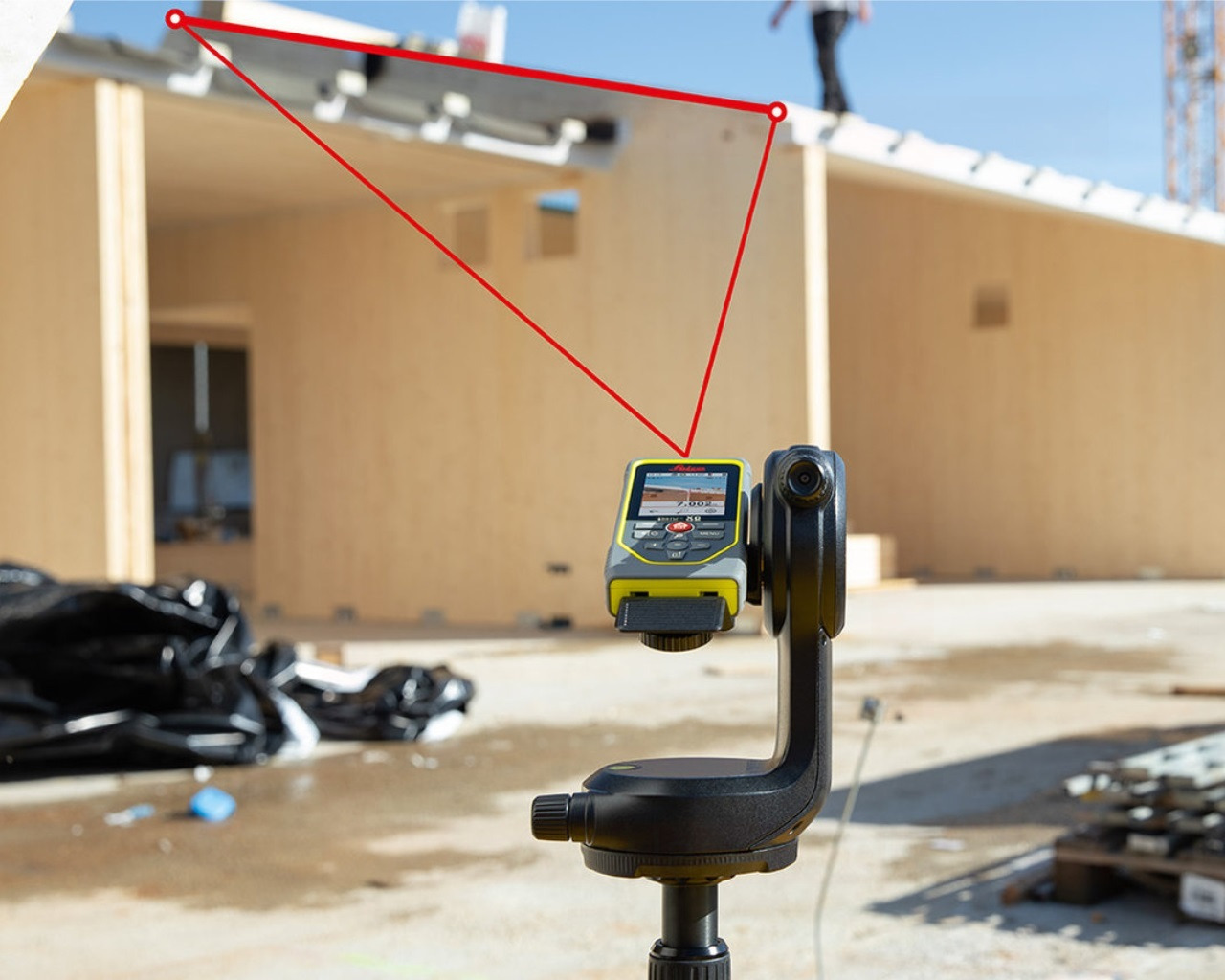

• Punkt-zu-Punkt-Messung aus sicherer Position, auch wenn beide Zielpunkte unzugänglich sind.

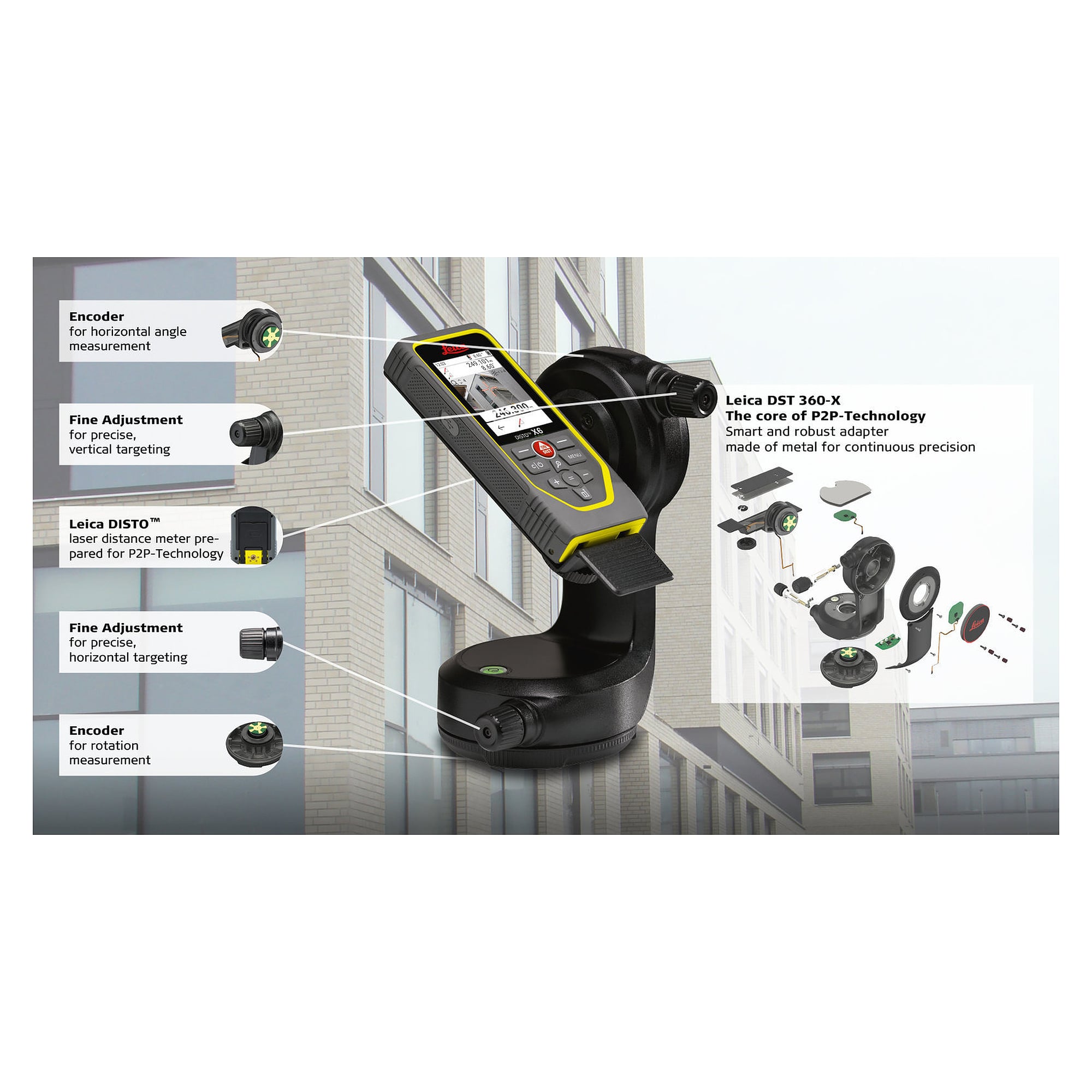

• Dreh-, Kipp- und Laserachse laufen in einem Punkt zusammen, was die Abweichung bei indirekten Messungen deutlich verringert.
• Horizontaler Messbereich 360° und vertikaler Messbereich von -64° bis über 90° decken Boden, Wand und Decke aus einer Aufstellung ab.
• P2P-Toleranz von ±5 mm auf 5 m und ±10 mm auf 10 m, dokumentiert im Leica-Datenblatt zum DISTO X6.
• Robustes Metallgehäuse für Innen- und Außeneinsatz, passend auf die Leica Stative TRI 70, TRI 100 und TRI 120.
• Direkte DXF-Datenerfassung auf dem Gerät, bis zu 300 Berichte und 1000 3D-Punkte im Speicher des DISTO X6.

Technische Daten

Freigeschaltete Funktionen am DISTO X6

• P2P-Distanz zwischen zwei beliebigen Punkten.
• P2P Smart Area für komplexe Flächen.
• P2P Smart Angle für Winkel zwischen Bauteilen.
• P2P 3D-Datenerfassung mit bis zu 1000 Punkten.
• P2P DXF-Datenerfassung mit bis zu 300 Berichten.
• P2L-Distanz, Abstand eines Punktes zu einer Referenzlinie.

Einsatzbereiche

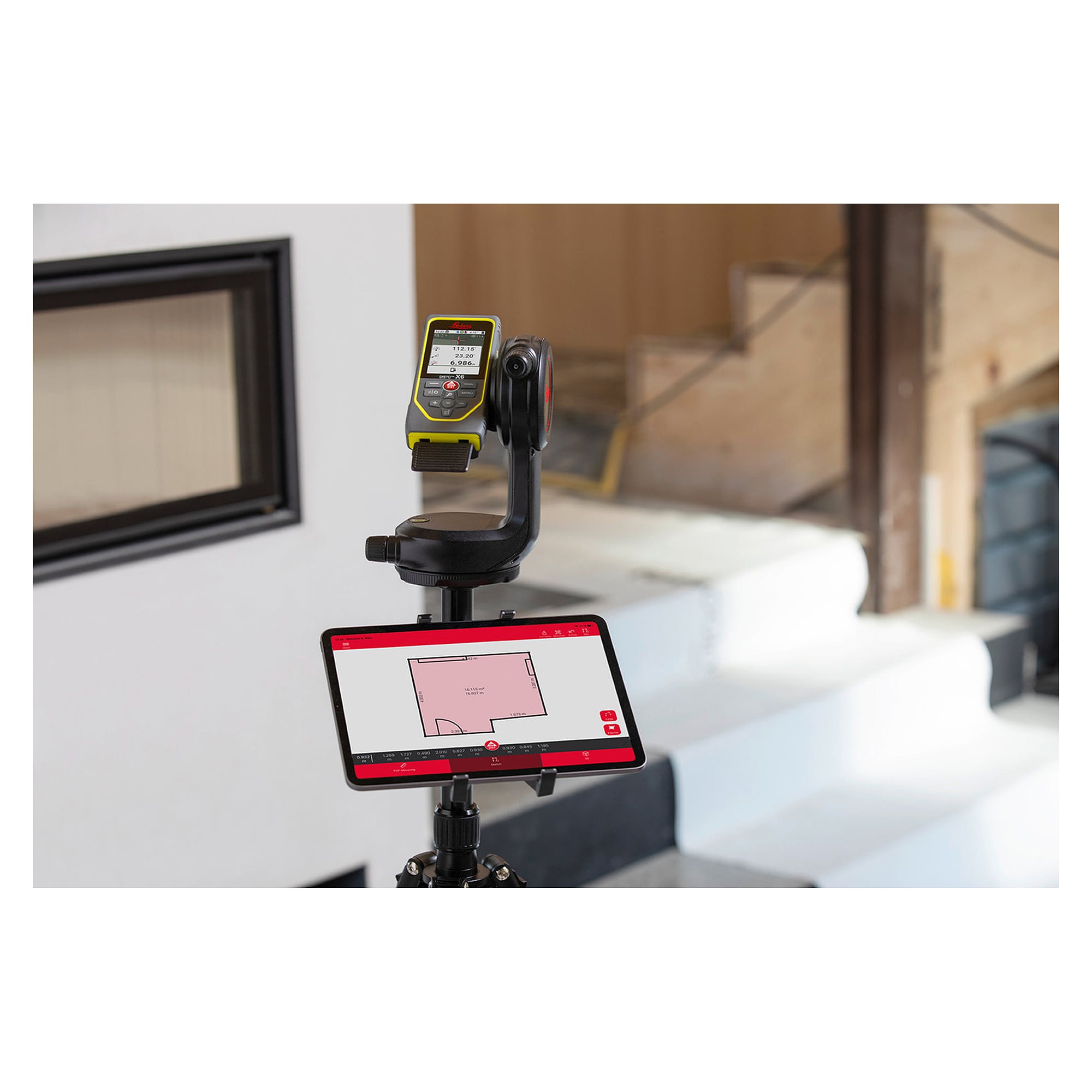

Aufmaß von Fassaden und Innenräumen mit unzugänglichen Punkten, Bestandsaufnahme für die CAD-Weiterverarbeitung, Grundriss- und Profilerfassung im Umbau, Maße an Rohrleitungen, Trägern und Fassadenelementen ohne Gerüst oder Leiter.

Kompatibilität und Lieferumfang

Der Adapter arbeitet mit dem Leica DISTO X6, Artikelnummer 950909. Für den X6 mit älterem DST 360 gibt es keine Austauschbarkeit, weil der DST 360-X speziell auf den X6 abgestimmt ist. Empfohlenes Stativ ist das Leica TRI 120, Artikelnummer 848788. Als Set aus DISTO X6, DST 360-X, TRI 120 und Zieltafel GZM 3 gibt es das P2P-Package mit der Artikelnummer 950878.

• Leica DST 360-X Adapter, 1 Stück
• Kurzanleitung, 1 Stück
• Schaumstoffeinlage zur Verwendung im Leica metaBox 165L, 1 Stück
