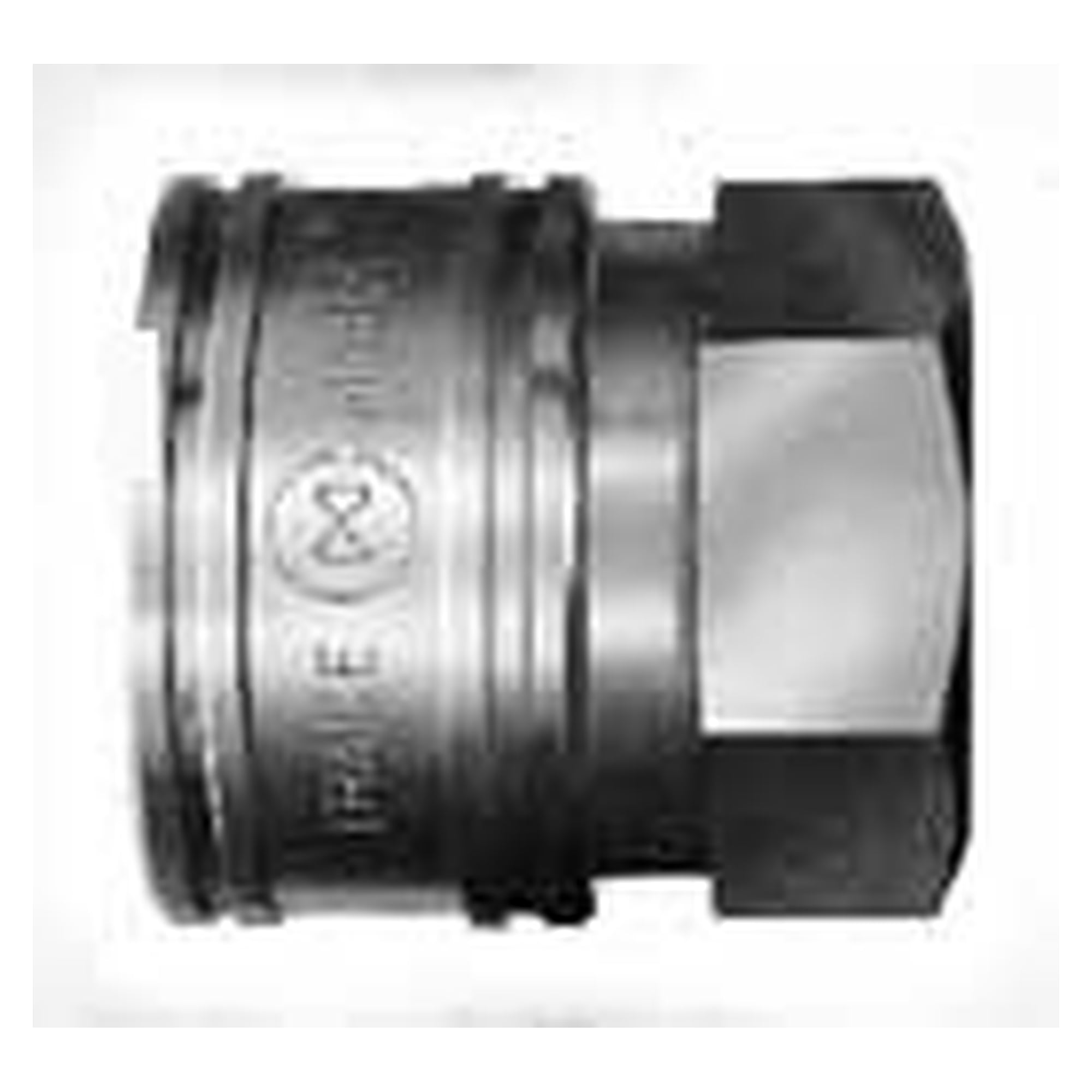

Schnellkupplung TSP-BV Cupla BV-3TSF, R 3/8, Messing - Nitto Kohki 354212035

Zähe Medien wie Fett verlieren an jedem Ventilsitz Druck. Die TSP Cupla von Nitto Kohki ist durchgehend offen gebaut und arbeitet je nach Baugröße und Werkstoff mit 1,5 bis 7,5 MPa (15 bis 76 kgf/cm²).

• Ventillose Bauart mit durchgehendem Querschnitt, das senkt den Druckverlust deutlich und erhöht den Durchfluss
• Betriebsdruck 1,5 bis 7,5 MPa (15 bis 76 kgf/cm²) je nach Baugröße und Körperwerkstoff
• Auch für hochviskose Medien wie Fett geeignet
• Freier Querschnitt der Verbindung von 7,0 mm² (ø3 mm) bis 1885 mm² (ø49 mm) über die Baugrößen 1/8" bis 2"
• Dichtungen NBR (SG) für -20 °C bis +80 °C, FKM (X-100) für -20 °C bis +180 °C und EPDM (EPT) für -40 °C bis +150 °C
• Ausführung für Gewebeschlauch ohne Schlauchschelle, die Mutter wird bis zum Anschlag am Tüllenfuß angezogen

Technische Daten laut Herstellerkatalog

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; T = Gewinde oder Tüllengröße

Modelle der Baureihe TSP CUPLA Socket with Ball Valve

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• Einteilige Bauweise aus TSP CUPLA Muffe und Kugelhahn.
• Der Abziehschutz verhindert ein unbeabsichtigtes Trennen im gekuppelten Zustand (bei geöffnetem Ventil).
• Der Hebel des Kugelhahns verriegelt die Schiebehülse und verhindert so, dass sich der Stecker im Betrieb löst.
• Das Muffenventil lässt sich öffnen und absperren, während Muffe und Stecker gekuppelt sind.
• Die Kugelhahn-Bauweise sorgt für einen hohen Durchfluss.
• Hochviskose Medien wie Fett können gefördert werden.
• Austauschbar mit dem Standard-TSP-CUPLA-Stecker derselben Größe.
• Kompakte Bauweise mit verbesserter Dichtheit: Die Verbindungsstelle zwischen einer Standard-TSP-CUPLA-Muffe und einem handelsüblichen Kugelhahn entfällt, wodurch die Dichtheit verbessert und die Baulänge um rund 30% verringert wird.

Baureihen im Vergleich

Die TSP CUPLA Muffe mit Kugelhahn ist zu wählen, wenn die Leitung an der Muffe abgesperrt und wieder geöffnet werden muss, während der Stecker gekuppelt bleibt; die durchgehende TSP CUPLA bietet das nicht. Sie ist für 1.0 MPa {10 kgf/cm2} ausgelegt, sodass Leitungen im Bereich von 1.5 bis 7.5 MPa {15 bis 76 kgf/cm2} von TSP CUPLA und SP CUPLA Type A oder mit den 3.5 MPa {35 kgf/cm2} der ZEROSPILL CUPLA oberhalb ihres Druckbereichs liegen. Das Ventil ist einseitig absperrend; muss beim Trennen beidseitig abgesperrt werden, kommen SP CUPLA Type A oder ZEROSPILL CUPLA mit beidseitig absperrendem Ventil in Frage.

Werkstoffe und Dichtungen

Einsatzbereiche

• Leitungen mit hochviskosen Medien wie Fett
• Hydraulikleitungen mit Öl
• Wasser-, Luft- und Gasleitungen im Anlagenbau
• Chemikalien- und Dampfleitungen mit passend gewähltem Dichtungswerkstoff
• Anschluss von Gewebeschläuchen aus Weich-PVC mit Gewebeeinlage über die N-Ausführung

Kompatibilität

Muffe und Stecker lassen sich unabhängig von der Anschlussart verbinden, sofern die erste Ziffer der Modellnummer übereinstimmt. Im gekuppelten Zustand kann das Medium in beide Richtungen fließen, und die Verbindung ist bis 0,13 Pa vakuumtauglich.

Normen und Konformität

Die Anschlussgrößen reichen von 1/8" bis 2" als Rc- oder R-Gewinde, als Schlauchtülle oder für Gewebeschlauch, die maximalen Anzugsmomente liegen je nach Größe und Werkstoff zwischen 5 Nm und 500 Nm, als Körperwerkstoffe stehen Messing, vernickelter Stahl und Edelstahl zur Verfügung, SUS316 auf Anfrage.

Sicherheits- und Einsatzhinweise

• Lesen Sie vor dem Einsatz unbedingt den Safety Guide am Ende des Katalogs und das dem Produkt beiliegende Instruction Sheet.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 83. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
