Vorformmatrize Stand-off mit Lock-in für radiale Bauteile Supercut/TS1 - Iteco 180600

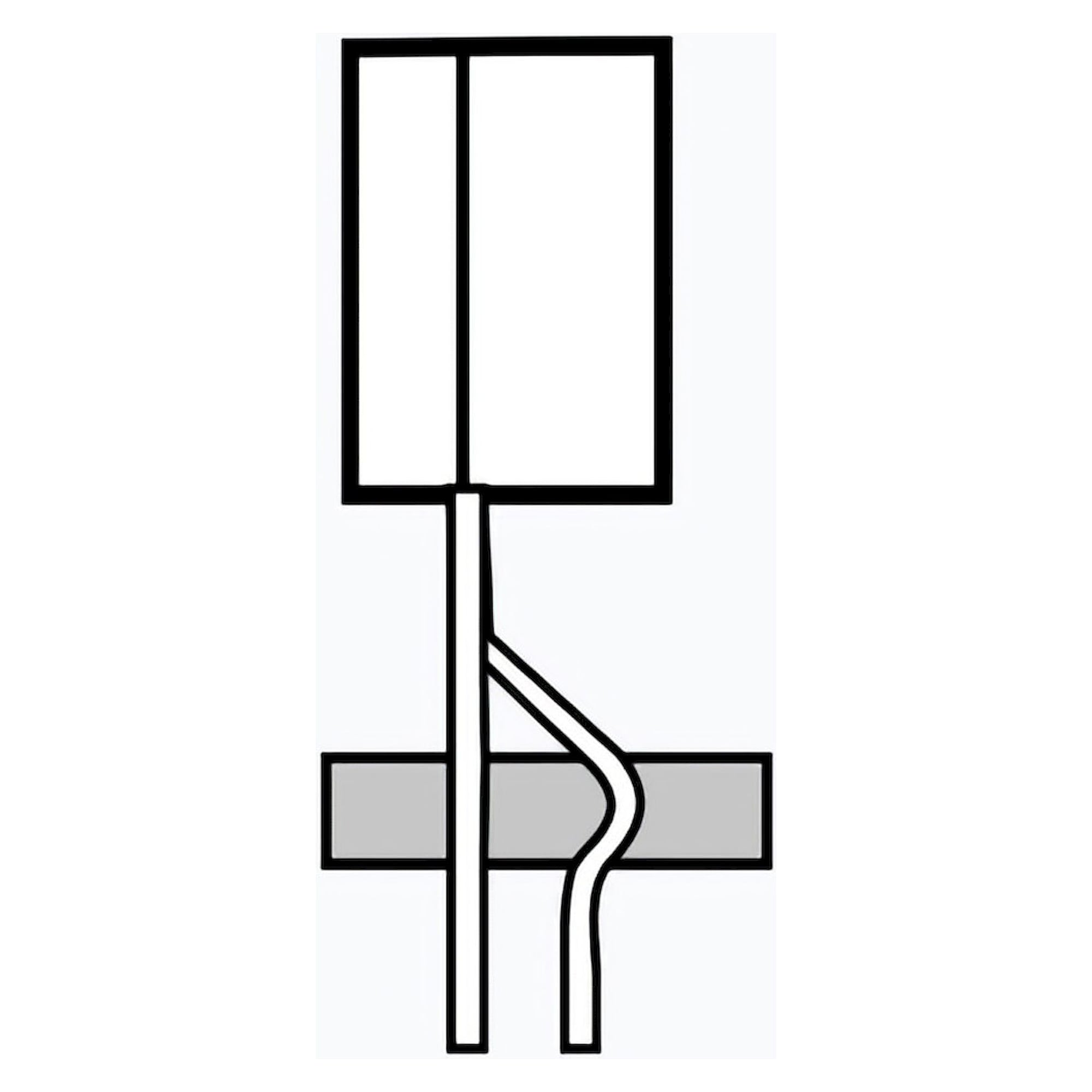

Wer lose radiale Bauteile von Hand bestückt, braucht Anschlussdrähte, die den Bauteilkörper auf Abstand halten und das Bauteil trotzdem in der Bohrung sitzen lassen. Diese Matrize für die Supercut/TS1 erzeugt beides in einem Pedalhub: eine Sicke oberhalb der Leiterplatte als definierter Abstandhalter und eine Abwinkelung unterhalb, die das Bauteil bis zum Löten festhält.

Vorteile im Betrieb

• Sicke oberhalb der Leiterplatte hält den Bauteilkörper auf gleichbleibendem Abstand, was Reinigung und Wärmeabfuhr unter dem Bauteil erlaubt
• Lock-in-Abwinkelung unter der Platine hält das Bauteil vor dem Lötbad in Position, auch wenn die Baugruppe gewendet wird
• Schneiden und Formen erfolgen im selben Hub, dadurch entfällt ein zweiter Arbeitsgang
• Ausgelegt auf die verstärkten Zylinder der Supercut/TS1 und damit auf Bauteile bis 140 mm Länge und 45 mm Rastermaß
• Taktleistung der Maschine von 2000 Stück pro Stunde bleibt mit dieser Matrize erhalten

Technische Daten

Typische Einsatzfälle

• Elektrolytkondensatoren, die mit Luftspalt über der Leiterplatte stehen sollen
• Widerstände und Induktivitäten mit Wärmeentwicklung
• Baugruppen, die vor dem Löten gewendet oder transportiert werden
• Kleinserien und Reparaturfertigung mit wechselnden Bauteiltypen

Kompatibilität und Lieferumfang

Die Matrize ist ausschließlich für die pneumatische Schneid- und Biegemaschine Supercut/TS1 (Iteco 7915.171) bestimmt. Die Maschine wird ohne Matrize geliefert, die Matrize ist getrennt zu bestellen. Ein Wechsel auf eine andere Formgebung dauert nur wenige Handgriffe, sodass eine Maschine mehrere Bauteilformen abdecken kann. Die gleiche Form gibt es unter der Nummer 160600 für die kleinere Supercut/RS4 (Iteco 7915.166) - die beiden Nummernkreise sind nicht untereinander tauschbar. Lieferumfang: ein kompletter Matrizensatz. Fertigung in Italien.
