Drehfeldrichtungsanzeiger 100-700 V AC, CAT IV, Phasenanzeige, ohne Batterie - Wiha 45221

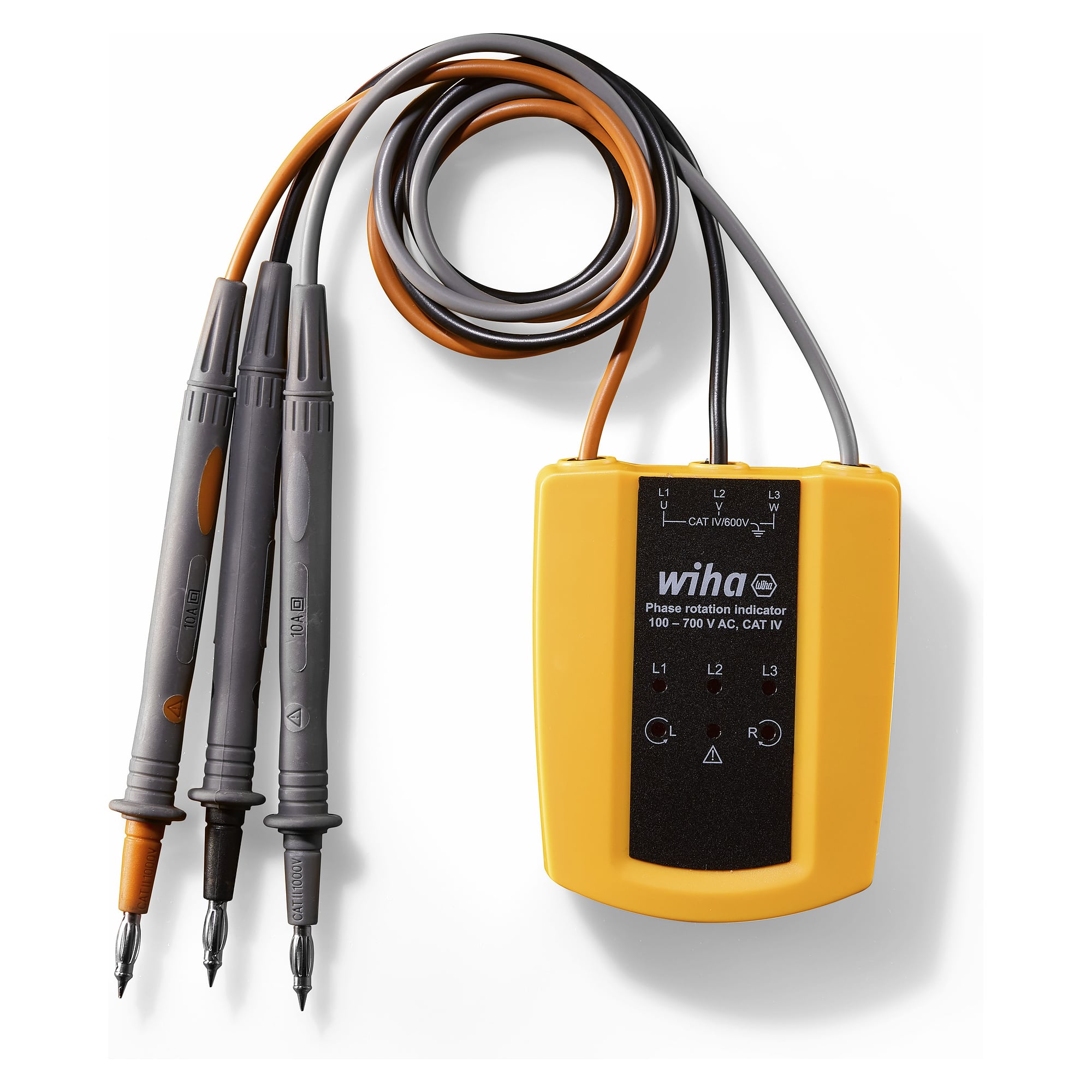

Der Wiha Drehfeldrichtungsanzeiger 45221 erkennt die Drehrichtung (Links- oder Rechtslauf) in einer Dreiphasenstromversorgung und zeigt gleichzeitig, welche der Phasen L1, L2 und L3 unter Spannung stehen - zuverlässig per LED-Anzeige. In Kombination mit den mitgelieferten Prüfspitzen bietet er große Flexibilität. Da das Gerät mit der Netzspannung selbst gespeist wird, entfällt der Batteriebetrieb vollständig.

Vorteile

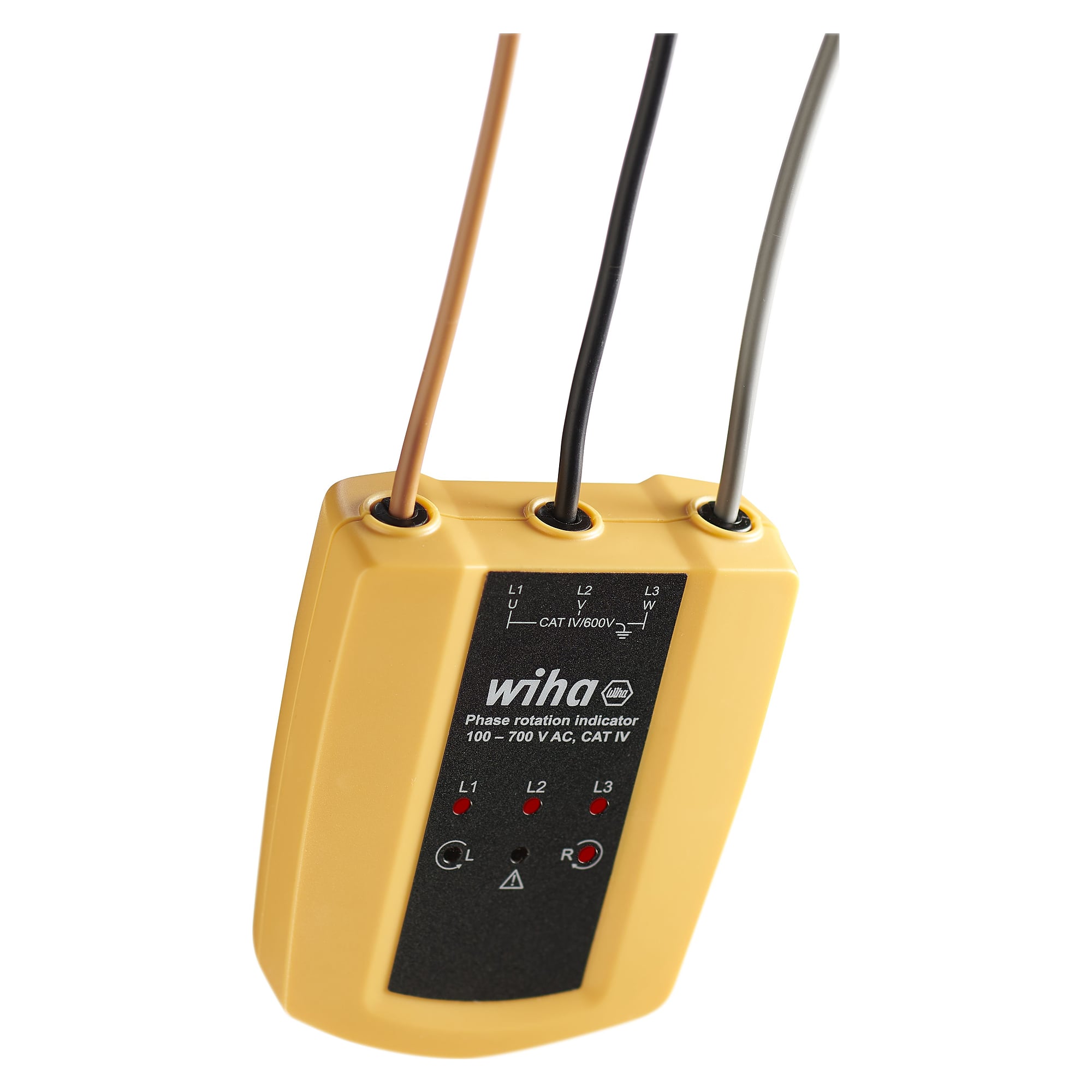

• Drehfeldanzeige (LED L, R) und Phasenanzeige (LED L1, L2, L3) in einem Gerät
• Kein Batteriebetrieb - gespeist durch die zu prüfende Netzspannung
• Geeignet für eMobility-Anwendungen
• Überspannungsschutz 600 V
• LED-Warnanzeige bei Fehler
• CAT IV 600 V / CAT III 1.000 V für höchste Sicherheitsanforderungen

Technische Daten

• Spannungsbereich: 100-700 V AC / DC
• Spannungsbereich Phase-Phase: 100-700 V
• Max. Eingangsspannung je Phase gegen Neutral: 400 V
• Stromaufnahme: 3,5 mA
• Messkategorie: CAT IV 600 V
• Überspannungsschutz: 600 V
• Schutzart: IP40
• Messleitungen: 3
• Betriebstemperatur: 0 bis 40 °C
• Maße: 192 x 119 x 39 mm
• Ohne Batterie

Anwendung

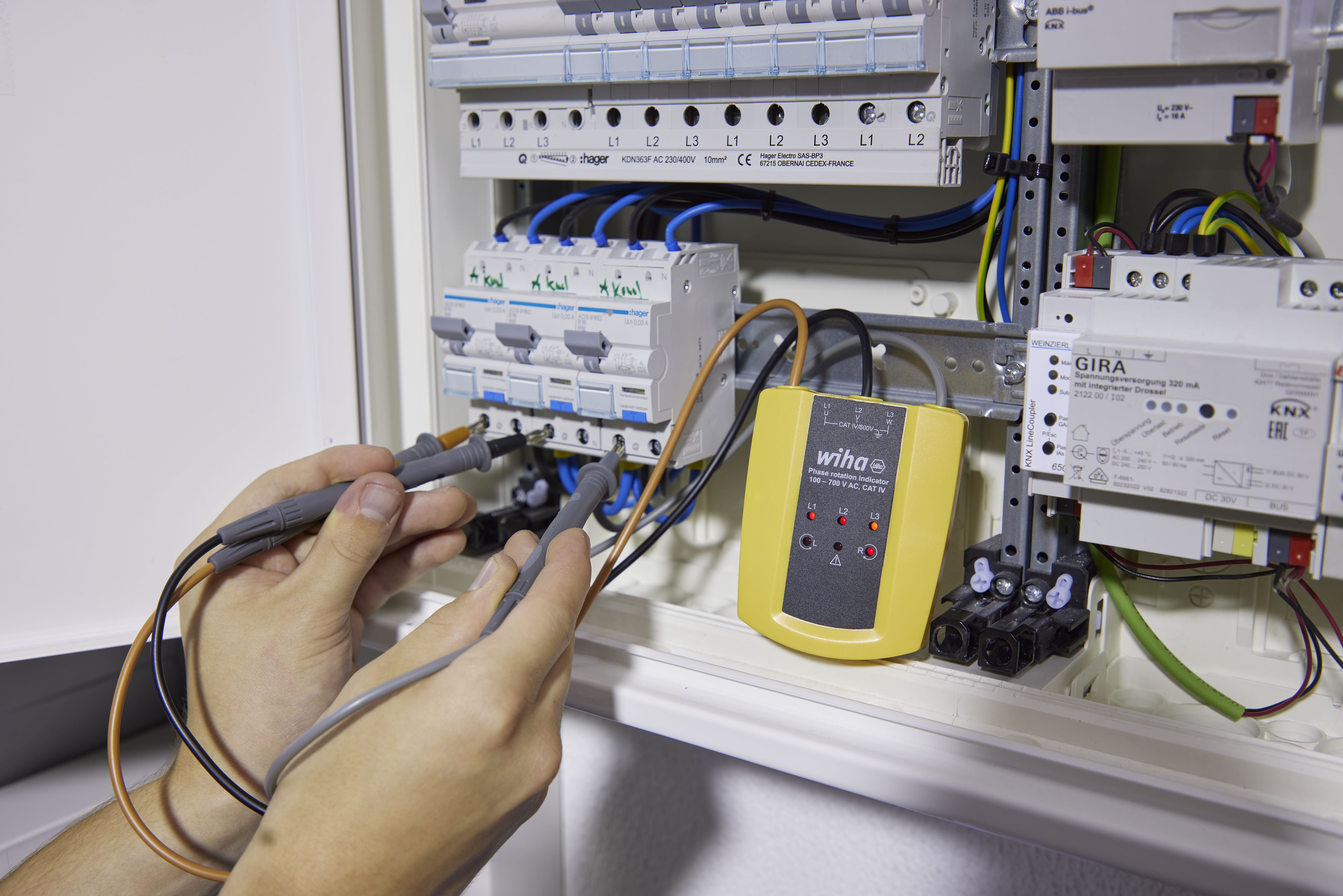

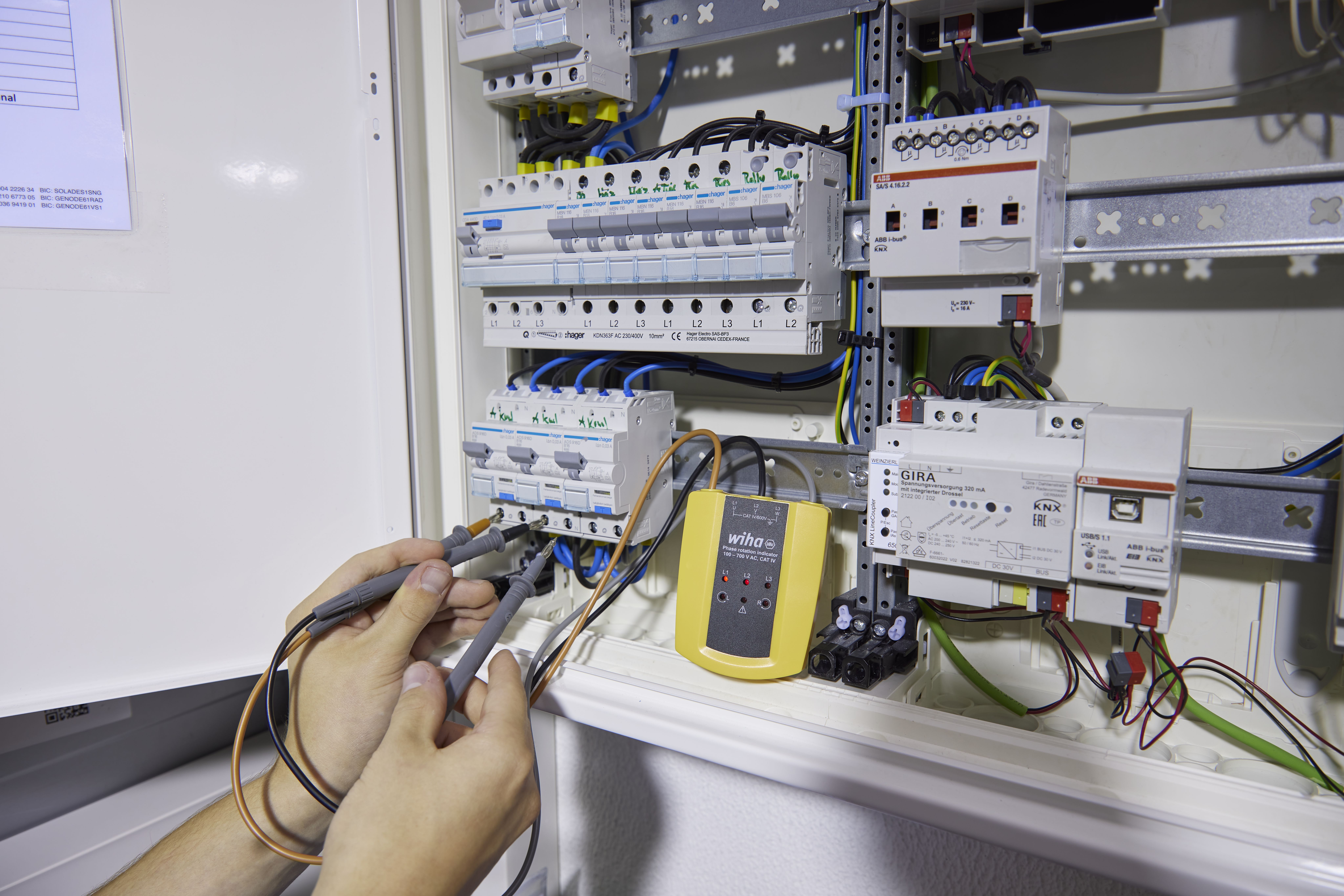

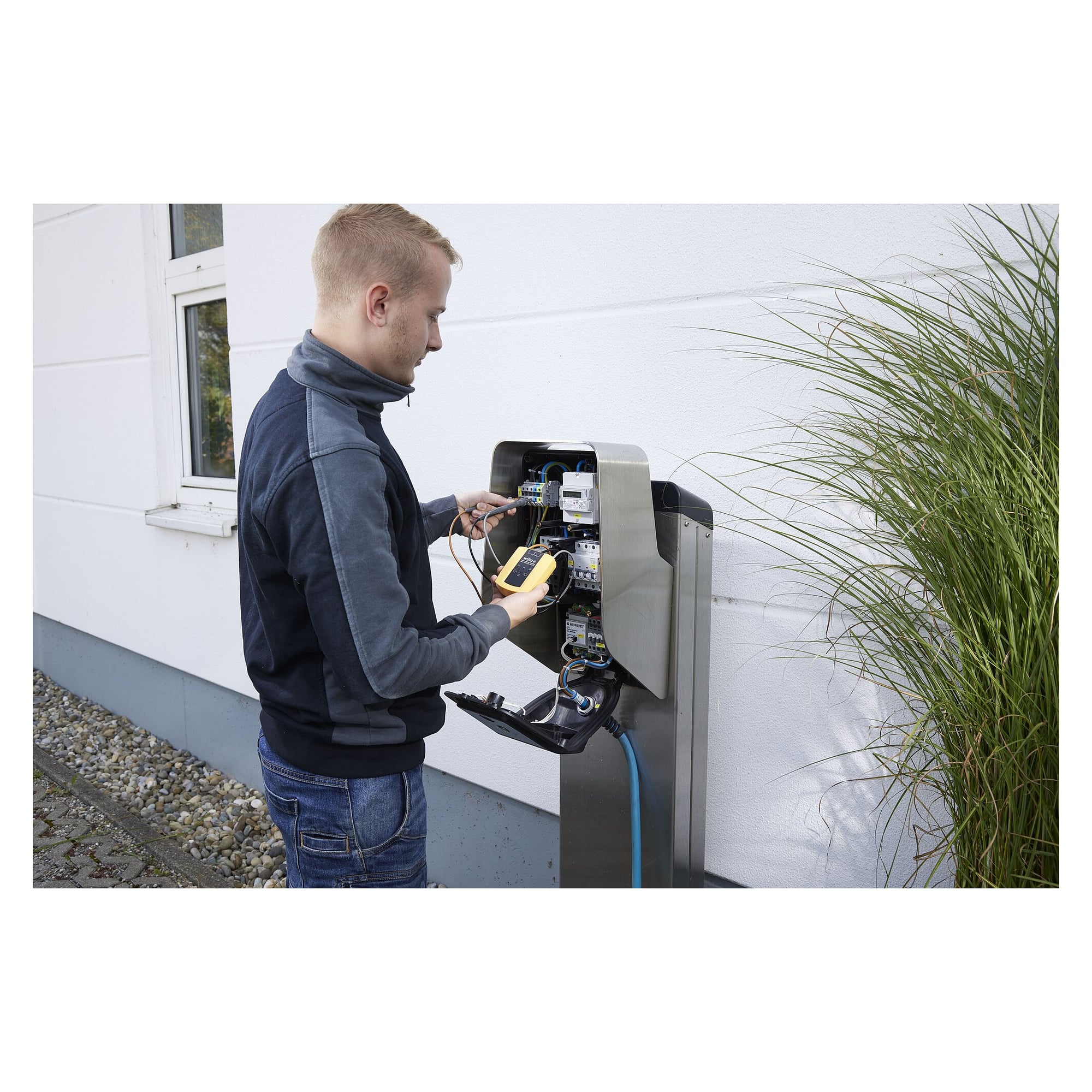

Einsetzbar zur Überprüfung elektrischer Verbindungen in Dreiphasensystemen, z. B. beim Anschluss von Motoren, Frequenzumrichtern und eMobility-Ladestationen. Geeignet für Arbeiten direkt an der Quelle von Niederspannungsinstallationen.

Normen: IEC/EN 61010-1, IEC/EN 61577-7, IEC/EN 611010-031, IP40. Herkunftsland: China (CN). HS-Code: 90303370.
