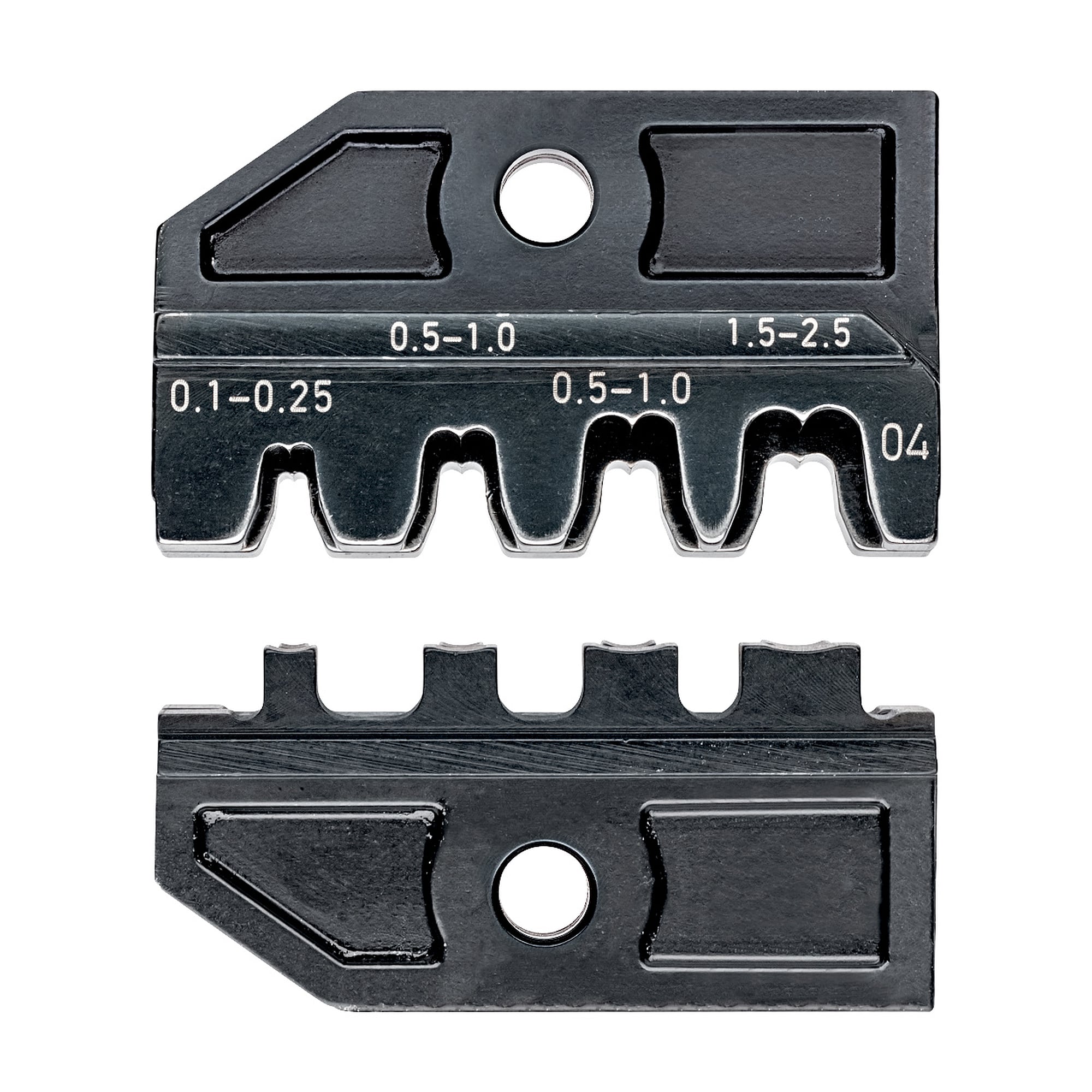

Crimpeinsatz für unisolierte, offene Flachsteckverbinder 2,8 und 4,8 mm, 0,1 bis 2,5 mm² - Knipex 97 49 04

Wer offene Flachsteckverbinder verarbeitet, braucht für jede Steckerbreite und jeden Querschnitt das passende Profil. Der Crimpeinsatz 97 49 04 bringt vier Crimpnester mit und deckt damit den Bereich von 0,1 bis 2,5 mm² für 2,8 mm und 4,8 mm Steckerbreite in einem Wechselteil ab.

Vorteile

• Vier Crimpnester in einem Einsatz, Nest 1 für 0,1 bis 0,25 mm² bei 2,8 mm Steckerbreite, Nest 2 für 0,5 bis 1,0 mm² bei 2,8 mm.
• Nest 3 für 0,5 bis 1,0 mm² bei 4,8 mm Steckerbreite, Nest 4 für 1,5 bis 2,5 mm² bei 4,8 mm.
• Gesamter Arbeitsbereich 0,1 bis 2,5 mm², das entspricht AWG 26 bis 14.
• Wechselteil für die manuellen und elektromechanischen KNIPEX Crimp-Systemzangen der Reihe 97 43, ein Zangenkörper deckt mit mehreren Einsätzen viele Kontaktarten ab.
• Die optional erhältliche Kontaktaufnahme 97 49 94 erleichtert die Führung der Kontakte beim Crimpvorgang.
• Mit 42 g und 50 x 10 mm bleibt der Einsatz im Koffer leicht zu bevorraten.

Technische Daten

Einsatzbereiche

Kabelkonfektion, Fahrzeug- und Maschinenverkabelung, Schaltschrankbau und Reparaturarbeiten an Steckerleisten mit offenen Flachsteckern. Für spezielle Kontaktserien von zum Beispiel Tyco Electronics, Molex oder JST ist der Einsatz nach Herstellerangabe nicht geeignet.

Normen und Konformität

Für dieses Produkt nennt der Hersteller keine Werkzeugnorm. Nach Herstellerangabe enthält der Crimpeinsatz keine besonders besorgniserregenden Stoffe im Sinne von REACH, die RoHS-Richtlinie ist nicht anzuwenden.
