Panelfilter F9 Vorfilter 270 x 270 x 44 mm für LAS 160.1 - ULT 4-00302

Der Panelfilter F9 ist die erste Filterstufe im Hauptfiltermodul K des Laserrauch-Absauggerätes LAS 160.1. Er nimmt Aerosole und Partikel aus dem Laserrauch auf und verhindert, dass sich die nachgeschaltete Kombinationsfilterkassette H13A frühzeitig zusetzt.

Vorteile

• Filterklasse F9, von ULT nach ISO 16890 als ISO ePM1 60 % eingestuft
• Kurze Wechselintervalle am günstigen Vorfilter halten die Standzeit der Kombinationsfilterkassette H13A lang
• Panelformat 270 x 270 x 44 mm, Wechsel als komplettes Panel über die Quick-Lock-Verschlüsse des Geräts
• ULT Originalersatzteil, in der Technischen Dokumentation ULT 160.1 als Ersatzfilter 4-00302 geführt

Technische Daten

Einbauort im Filteraufbau

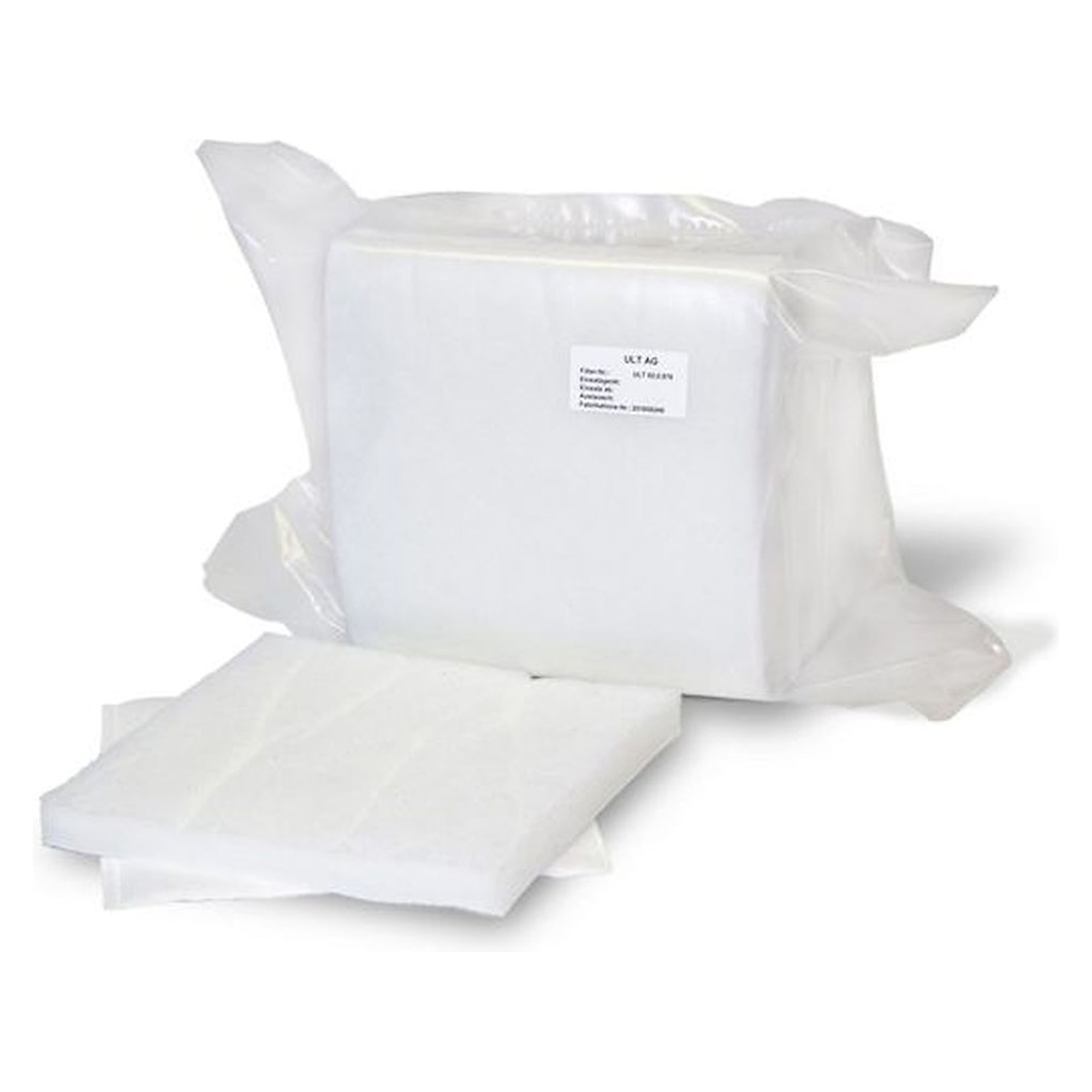

Filteraufbau K des LAS 160.1: Stufe 1 Panelfilter F9 4-00302, Stufe 2 Filtermatte M5-02 4-00238 mit ISO Coarse 85 % nach ISO 16890, Stufe 3 Kombinationsfilterkassette H13A 4-00002 aus Partikelfilter H13 nach DIN EN 1822 und Adsorptionsfilter A mit Aktivkohleschüttung. Der H13 Filter erreicht eine Partikelabscheiderate von 99,95 %.

Anwendungen

Lasergravieren, Lasermarkieren, Laserstrukturieren und Laserschneiden. Das LAS 160.1 MD.11 fördert maximal 190 m³/h bei maximal 3.200 Pa Unterdruck, der Nennarbeitspunkt liegt bei 80 m³/h und 1.900 Pa. Gewechselt wird der Vorfilter turnusmäßig oder sobald die Erfassungsleistung an der Absaugstelle nachlässt.

Kompatibilität und Lieferumfang

Belegt für das ULT Absauggerät LAS 160.1 MD.11 im Filteraufbau K. Geliefert wird ein Panelfilter F9 im Format 270 x 270 x 44 mm als Einzelstück. Filtermatte M5-02 und Kombinationsfilterkassette H13A werden separat bestellt, für den Filteraufbau K bietet ULT zusätzlich das Set Panel F9 plus Matte M5 unter 4-00307 an.
