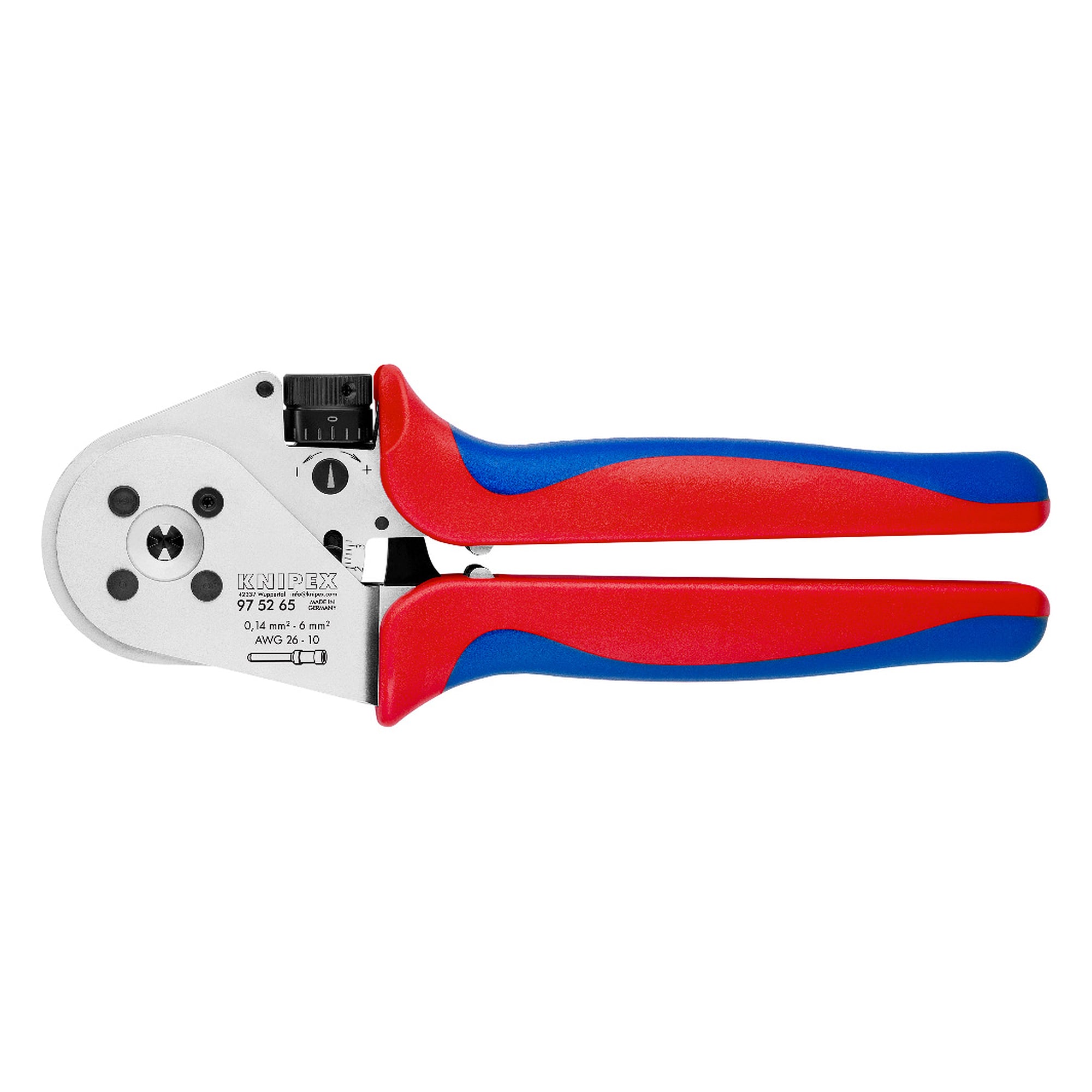

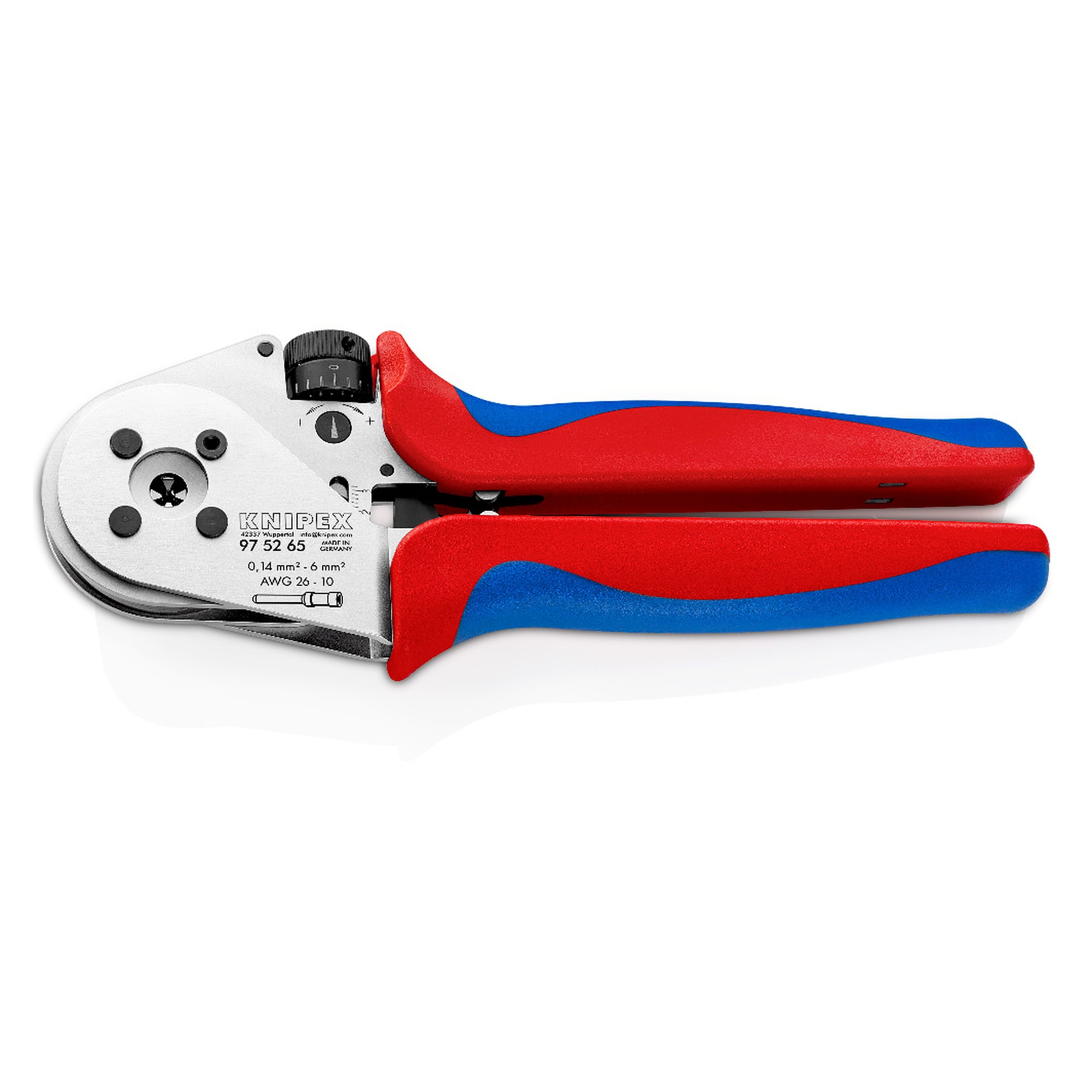

Vierdorncrimpzange für gedrehte Kontakte 0,14 - 6 mm² mit Kontaktaufnahme, im Koffer, 230 mm - Knipex 97 52 65

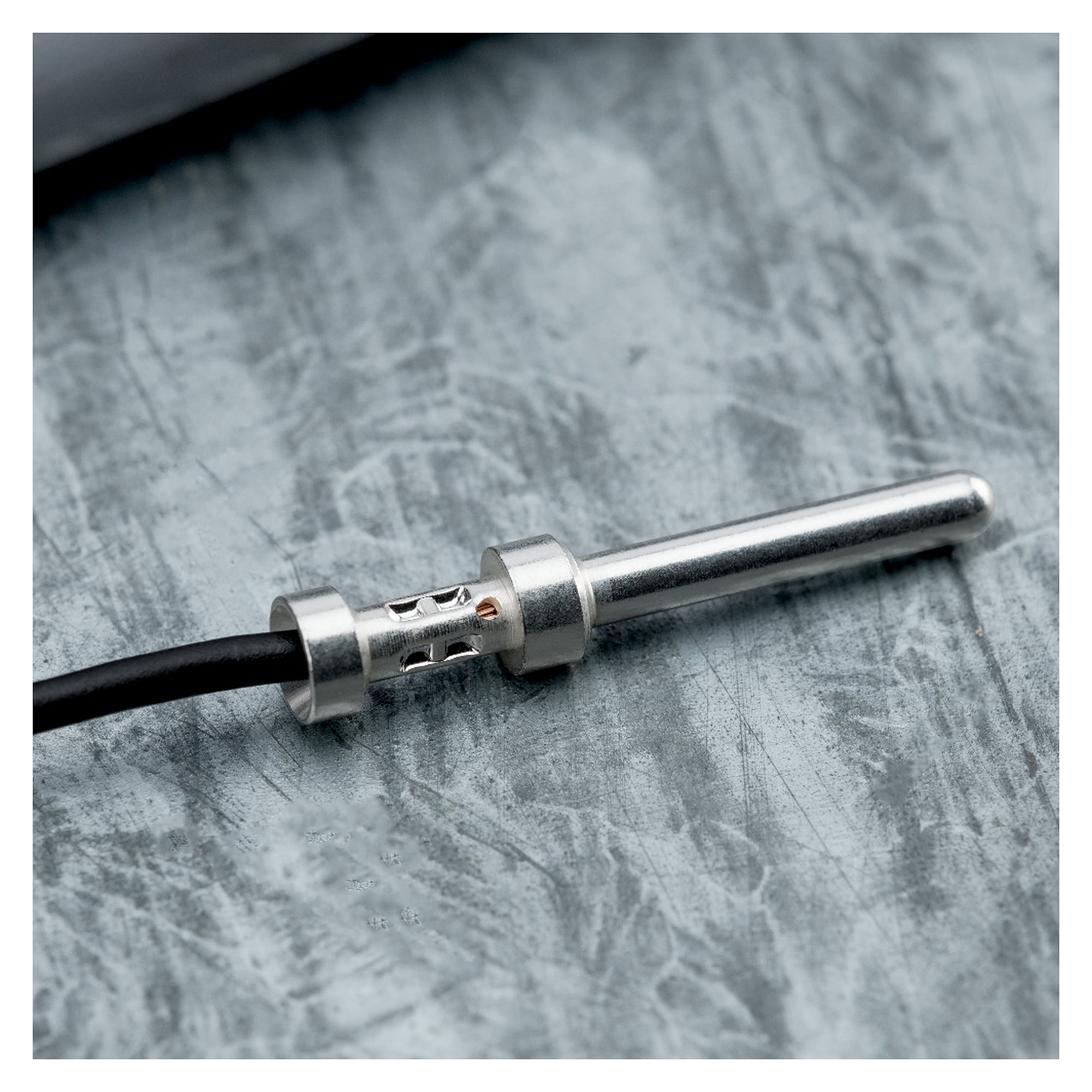

Eine gedrehte Kontaktbuchse ist erst dann sicher verpresst, wenn alle vier Dorne gleichzeitig und mit dem passenden Weg zustellen. Die Vierdorncrimpzange 97 52 65 stellt die Crimpdorne synchron zu und lässt sich am Stellrad in Schritten von 0,01 mm auf Querschnitte von 0,14 bis 6 mm² einstellen.

Vorteile

• Synchrone Zustellung der vier Crimpdorne, dadurch gleichmäßige Verpressung rund um den Kontakt.
• Crimpdornzustellung in Schritten von 0,01 mm über das Stellrad, feinstufig auf jeden Leiterquerschnitt von 0,14 bis 6 mm² abstimmbar.
• Auslösesperre nach IEC 60352 als Zwangssperre, die Zange öffnet erst nach vollendetem Crimphub und ist bei Bedarf entriegelbar.
• Montierte, auswechselbare Kontaktaufnahme mit Positionierhilfe, passend für gedrehte Stift- und Buchsenkontakte gängiger Hersteller.
• Grundeinstellung mit dem beiliegenden Prüfstift kontrollierbar, eine Tabelle nennt die Einstellwerte.
• Anwendungsbereich durch Austausch der Kontaktaufnahmen erweiterbar, die Zange bleibt bei wechselnden Kontaktsystemen nutzbar.

Technische Daten

Einsatzbereiche

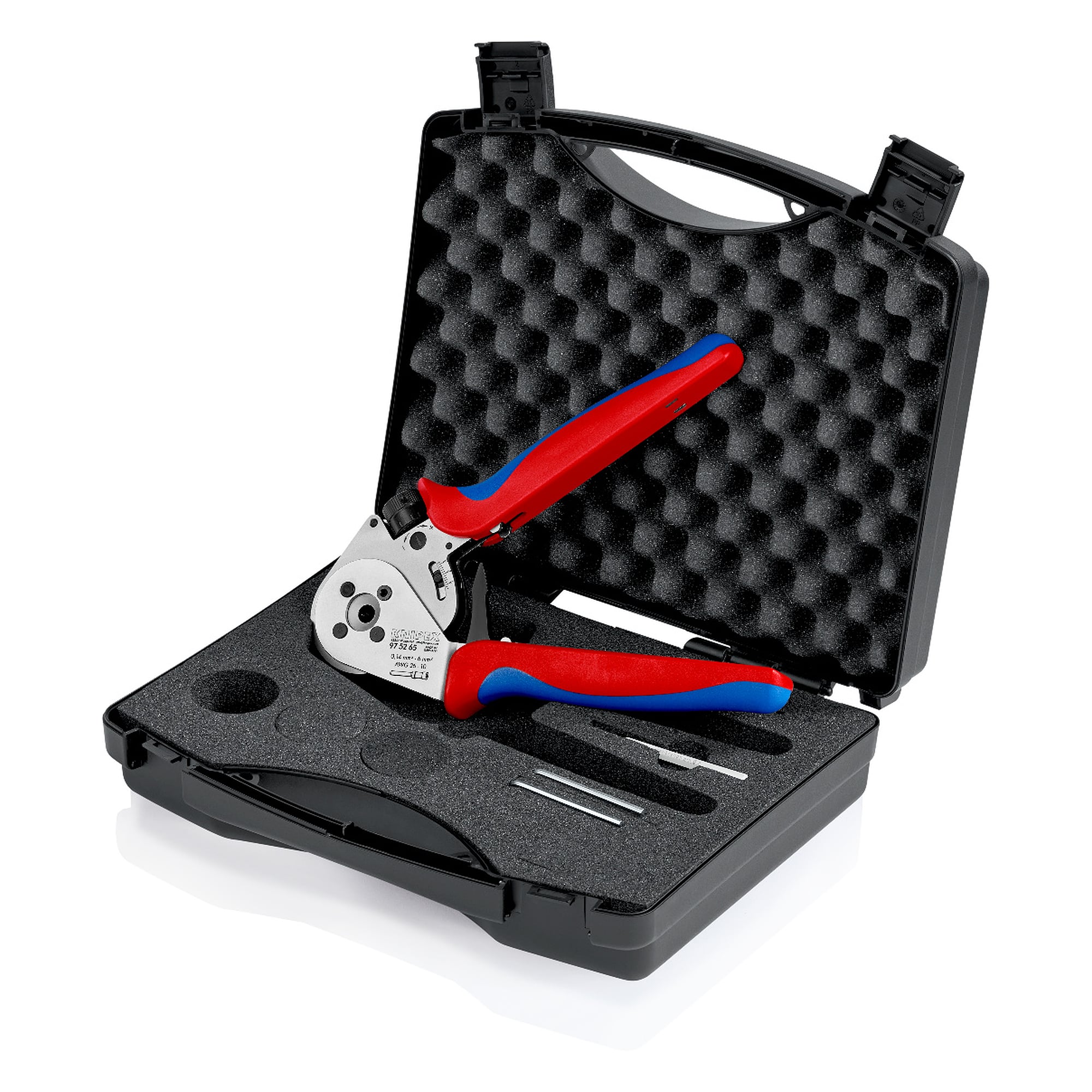

Steckverbinderkonfektion im Schaltschrank- und Maschinenbau, Instandhaltung und Prüffeld. Vorgesehen für gedrehte Kontakte von Harting, Ilme, Phoenix Contact, TE Connectivity, Amphenol, Walther und Weidmüller. Geliefert wird die Zange im Kunststoffkoffer mit Schaumstoffeinlage.

Normen und Konformität

Die Auslösesperre entspricht IEC 60352. Nach Herstellerangabe enthält das Produkt besonders besorgniserregende Stoffe im Sinne von REACH, die RoHS-Richtlinie ist nicht anzuwenden.
