Mobiles Laserrauch-Absauggerät 230 m³/h bei 1.000 Pa, EC-Gebläse - ULT LAS 0200.1-MD.20.50.6030

Laserprozesse wie Gravieren, Markieren, Schweißen, Strukturieren und Schmelzen setzen eine Mischung aus Aerosolen, Gasen und Nanopartikeln frei, die unmittelbar an der Entstehungsstelle erfasst werden muss. Das mobile ULT LAS 200.1 MD.20 arbeitet dafür mit einem EC-Gebläse mit hoher Druckreserve. Es liefert 230 m³/h bei 1.000 Pa im Mitteldruckbetrieb und 130 m³/h bei 5.000 Pa im Hochdruckbetrieb, maximal sind 320 m³/h und 9.000 Pa Unterdruck möglich.

Vorteile

• Zwei Nennarbeitspunkte, 230 m³/h bei 1.000 Pa und 130 m³/h bei 5.000 Pa, decken Hauben und enge Düsen mit einem Gerät ab.
• Unterdruckkonstanthaltung regelt wahlweise zwischen 150 und 1.000 Pa oder zwischen 150 und 5.000 Pa nach und gleicht zunehmende Filterbelegung sowie eine wechselnde Zahl von Erfassungsstellen aus.
• EC-Gebläse mit 0,75 kW läuft an 110 bis 240 V bei 50/60 Hz, damit ist das Gerät weltweit einsetzbar.
• Integrierte Schalldämmung hält den Schallpegel bei 47 bis 58 dB(A) im Bereich 50 bis 100 Prozent Luftleistung.
• LED-Statusring zeigt Standby, störungsfreien Betrieb und Störung an, die Partikelfilterbelegung meldet er bei 80 und 100 Prozent.
• Schutzart IP54 und Stahlblechgehäuse mit Pulverbeschichtung RAL 7035 Lichtgrau für den Fertigungsalltag.
• Mobil auf Geräterollen bei 390 x 400 x 620 mm und ca. 21 kg ohne Filterbestückung.

Technische Daten

Filteraufbau

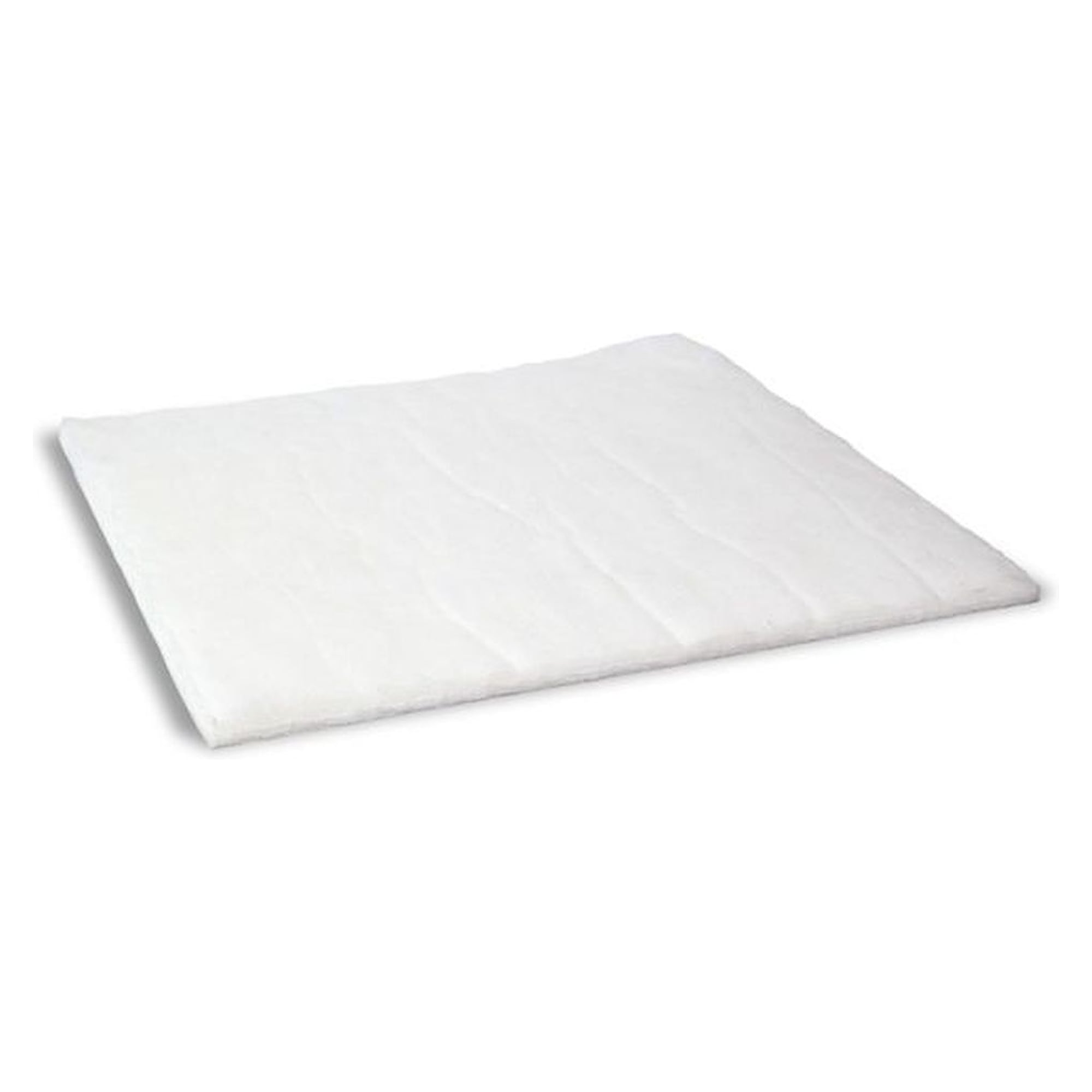

Der Laserrauch durchläuft mehrere Stufen. Ein vorgelagerter Streckmetallvorfilter aus Metallgestrick wirkt als Kondensationsfilter, bindet abgekühlte Aerosole und lässt sich im Industriewäscher reinigen und mehrfach verwenden. Darauf folgt die Vorfilterstufe, im Filteraufbau K aus Filtermatte G (ISO Coarse 85 % nach ISO 16890) und Panelfilter F (ISO ePM1 70 %), im Filteraufbau TK aus einem Taschenfilter F (ISO ePM1 80 %) mit sehr großem Speichervolumen für klebrige Laserrauche aus der Bearbeitung organischer Materialien. Den Abschluss bildet die Kombinationsfilterkassette H14A mit Partikelfilter H14 nach DIN EN 1822, der eine Partikelabscheiderate von 99,995 % erreicht, und einer Aktivkohleschüttung, die gas- und dampfförmige Anteile adsorbiert.

Umluft und Fortluft

Das gereinigte Reingas kann in den Arbeitsraum zurückgeführt werden, im Umluftbetrieb entstehen keine Wärmeverluste. Bei krebserzeugenden, erbgutverändernden oder fruchtbarkeitsgefährdenden Stoffen ist Umluftbetrieb nicht zulässig. Dafür liegt dem Gerät ein Abluftstutzen Ø 100 mm bei, über den das Reingas in ein zentrales Abluftsystem geleitet wird.

Bedienung und Schnittstelle

Bedien- und Anzeigeelemente sitzen frontseitig, sämtliche Schnittstellen auf der Geräterückseite. Über das Potentiometer wird entweder die Gebläsedrehzahl direkt eingestellt oder die Unterdruckkonstanthaltung in einem der beiden Modi gewählt. Die 8-polige M12-Schnittstelle bietet drei potentialfreie Kontakte mit 30 V und 100 mA für Betriebsmeldung, Partikelfilter nahezu gesättigt und Partikelfilter gesättigt, dazu zwei Eingänge mit 12 V und 5 mA für Fernsteuerung und Filterabreinigung sowie einen 12-V-Ausgang mit maximal 60 mA.

Anwendungen

Lasergravieren, Lasermarkieren, Laserschweißen, Laserschneiden, Laserstrukturieren und Laserschmelzen in Elektronikfertigung, Feinmechanik, Werkzeugbau und Beschriftungstechnik. Durch die stufenlose Regelung eignet sich das Gerät sowohl für einen einzelnen Laserarbeitsplatz als auch für mehrere Erfassungsstellen.

Kompatibilität und Lieferumfang

Dachseitig stehen ein Stutzen Ø 80 mm und zwei Stutzen Ø 50 mm zur Verfügung, damit lassen sich ein bis vier Einzelarbeitsplätze versorgen. Angeschlossen wird per Schlauch oder über eine Konsole zur Armmontage: ULT 200.1 S50 Konsole (3-00319) für Absaugarme System 50, ULT 200.1 S75 Konsole (3-00320) für System 75, dort zusammen mit der Reduzierung DN 80 auf DN 75 (3-00499). Flexible antistatische Absaugschläuche gibt es in DN 50, DN 80 und DN 100, dazu Bogen, Muffen und Y-Stücke. Als Schnittstellenzubehör sind ein Anschlusskabel M12 (3-00234) und ein Fußschalter Ein/Aus M12 (3-00235) mit je 3 m Länge erhältlich. Ein Nachfiltermodul U15 (3-01160) mit Partikelfilter U15 (6-11662) lässt sich nachträglich für die Filterung der Abluft montieren. Das Netzkabel EU (CEE 7/7) mit 3,00 m liegt bei, Ausführungen für die Schweiz, UK und die USA sind wählbar.

Ersatzfilter

Filteraufbau K: Streckmetallfilter (4-00301), Vorfilterset LAS K im Set zu 5 Stück (4-00604), Kombinationsfilterkassette H14A (4-00076). Filteraufbau TK: Streckmetallfilter (4-00301), Taschenfilter F im Set zu 5 Stück (4-00198), Leerrahmen für Taschenfilter (4-00079), Kombinationsfilterkassette H14A mit Matte (4-00080).

Konformität

Sämtliche Elektrokomponenten sind in UL- und CE-konformer Ausführung. Gefertigt von der ULT AG in Löbau, Deutschland. Partikelfilter H14 nach DIN EN 1822, Vorfilterklassen nach ISO 16890.
