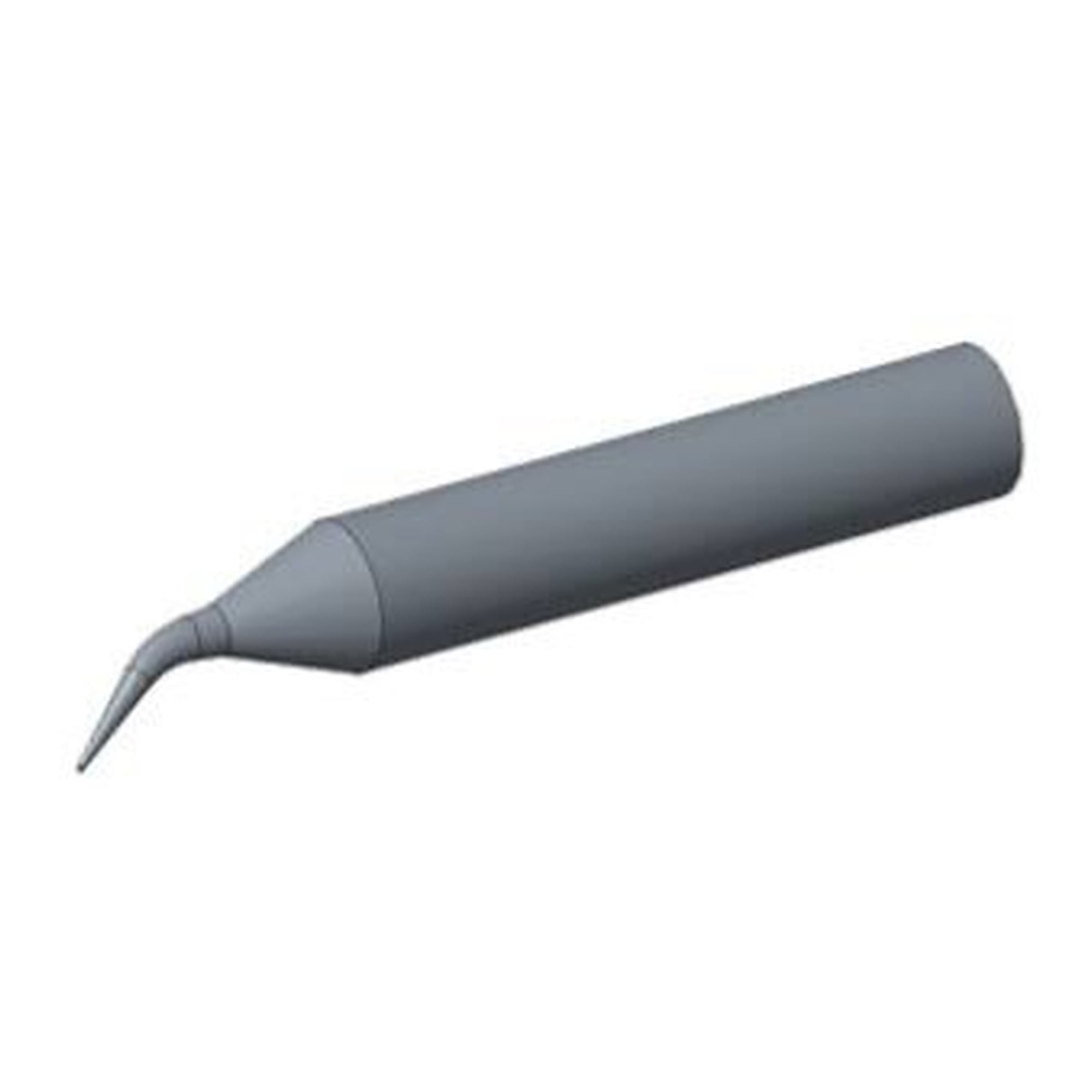

Pico-Entlötspitze konisch 0,1 mm RTWPS 001 C X HM für WTMT und WXMTS - Weller T0050115599

Die Pico-Entlötspitze RTWPS 001 C X HM übernimmt das Entlöten kleinster Bauteile mit freier Sicht auf die Lötstelle. Sie arbeitet mit 80 W bei 12 V, ist nach 5 Sekunden einsatzbereit und deckt einen Regelbereich von 100 bis 450 °C ab. Die Geometrie ist konisch und gebogen, die Spitzenbreite beträgt 0,1 mm.

Vorteile

• 80 W Gesamtleistung bei 12 V, damit erreicht die Spitze in 5 Sekunden die eingestellte Temperatur zwischen 100 und 450 °C
• Konisch Geometrie gebogen, Spitzenlänge 16,3 mm, Spitzenbreite 0,1 mm, Spitzendurchmesser 2,5 mm, passend für dicht bestückte Baugruppen, bei denen die Spitze seitlich angesetzt wird
• Wechsel über das Active-Tip-Cartridge-System ohne Werkzeug und ohne Abkühlen der Entlötpinzette
• Paarweise vorjustierte Spitzen, ein Nachrichten nach dem Wechsel entfällt, bei Bedarf sind ±80° Drehwinkel und ±1,2 mm Länge mit einem 1,5 mm Inbusschlüssel einstellbar
• Spitzenerkennung mit hinterlegter ID-Nummer, Tip-Offset und Tip-Lock für Rückverfolgbarkeit und feste Prozessparameter
• Kurzer Abstand zwischen Spitze und Griff sowie parallele Gleitblockführung für präzises Positionieren am Bauteil

Technische Daten

Einsatzbereiche

Rework und Reparatur in der Elektronikfertigung, im Labor und im Prüffeld. Die Spitzenform eignet sich für dicht bestückte Baugruppen, bei denen die Spitze seitlich angesetzt wird. Die Eigenschaftstabelle weist die Spitze als ESD gerecht aus.

Kompatibilität und Lieferumfang

Passendes Handstück sind die Entlötpinzetten WTMT und WXMTS. Der Wechsel erfolgt über das Active-Tip-Cartridge-System, ein zusätzliches Werkzeug ist dafür nicht nötig. Verkaufseinheit ist 1 Stück, die Verpackung misst 98 x 36 x 27 mm.

Normen und Konformität

Die Baureihe ist Mil-Spec-konform und erfüllt die IPC-Prüfvorgabe IPC TM-650 2.5.33 zur Messung elektrischer Überbeanspruchung durch Lötwerkzeuge.
